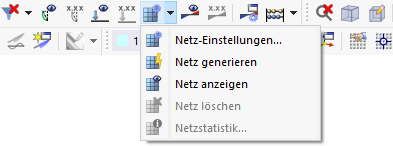

Um die Generierung des FE-Netzes zu starten, wählen Sie im Menü Berechnen die Funktion Netz generieren. Alternativ nutzen Sie den entsprechenden Eintrag in der Listenschaltfläche 'Netz'.
Das FE-Netz wird auch automatisch generiert, wenn Sie die Berechnung eines Lastfalls starten. Es ist jedoch ratsam, das generierte Netz vor der Berechnung zu kontrollieren. So stellen Sie sicher, dass eine ausreichende und "harmonische" Diskretisierung gegeben ist. Falls erforderlich, können Sie Verdichtungsbereiche ergänzen. Umgekehrt können Sie Bereiche, die für die Ergebnisauswertung wenig relevant sind, mit einem grobmaschigen FE-Netz versehen – beispielsweise als "Netzverdichtung" für diese Flächen mit einer größeren Maschenweite als der angestrebten Länge LFE. Dies verkürzt die Berechnungsdauer und erleichtert die Auswertung.

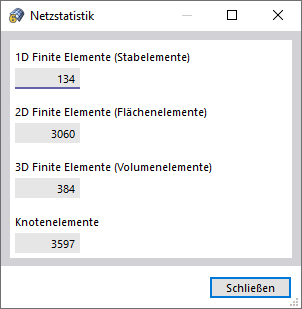

Nach der erfolgreichen Netzgenerierung können Sie im Menü Berechnen mit der Funktion Netzstatistik die Bilanz der FE-Netzes abrufen.
Die Statistik gibt die Art und Anzahl der generierten finiten Elemente an, die wiederum Rückschlüsse auf die Wahl der Gleichungslösermethode und die zu erwartende Berechnungszeit erlauben (siehe Kapitel Statikanalyse-Einstellungen ).
Wenn Sie die Modelldaten ändern, wird das FE-Netz automatisch gelöscht. Um das Netz manuell zu löschen, wählen Sie im Menü Berechnen die Funktion Netz löschen oder nutzen den entsprechenden Eintrag in der Listenschaltfläche (siehe Bild Listenschaltfläche 'Netz'). Damit werden auch alle eventuell vorhandenen Ergebnisse gelöscht.
