Windlast-Generierung auf CFD-Basis für jede Modellform
RWIND 3 dient der Windlastermittlung für Bauwerke. Neben dem 3D-Modell benötigt es lediglich eine Windlastbeschreibung. Das Programm legt alle anderen Parameter für die Strömungssimulation automatisch fest, wodurch die Analyse auf Knopfdruck erfolgt.
Das Programm RWIND 3 ist ein eigenständiges Programm, kann aber auch mit den Statikprogrammen RFEM und RSTAB interagieren.
Der übliche Workflow ist, dass das Modell in RFEM bzw. RSTAB erstellt wird und dann in RWIND eine Windanalyse mittels eines digitalen Windkanals durchgeführt wird. RWIND kann dabei optional nur im Hintergrund ausgeführt werden. Anschließend werden die, in RWIND ermittelten, Windlasten in RFEM und RSTAB übernommen.
RWIND eignet sich dabei nicht nur für Gebäude des Hochbaus, sondern sämtliche (auch komplexe) Strukturen.
Video: Berechnung von Windlasten mit CFD-Simulation

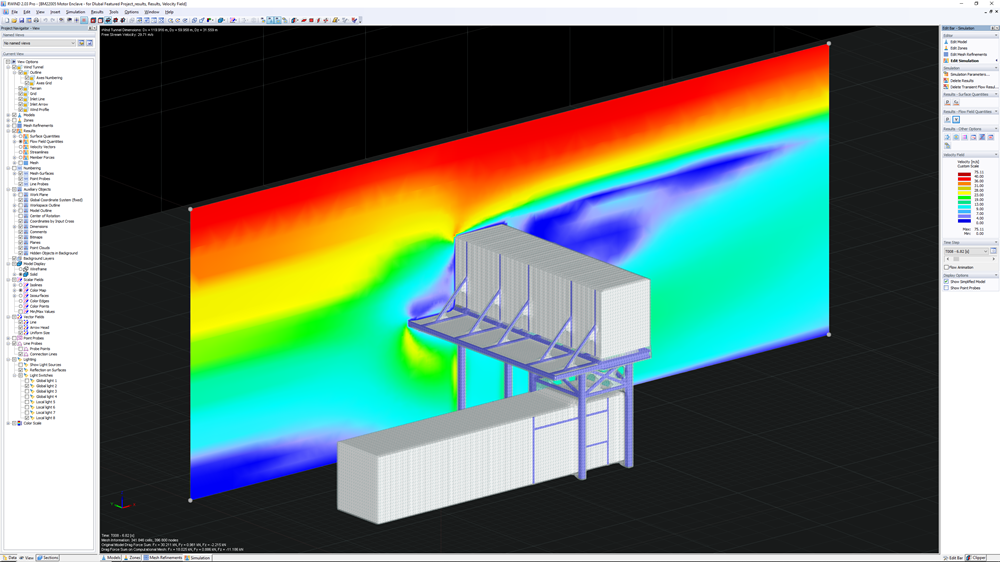

Containerkonstruktion im digitalen Windkanal in RWIND | © Modular Structural Consultants LLC
Berechnung von Windlasten mit CFD-Simulation
Berechnung von Windlasten mit CFD-Simulation
Video: Berechnung von Windlasten mit CFD-Simulation
Hauptmerkmale von RWIND 3
Anwendungsbeispiele von RWIND 3
Grafische Arbeitsbereich
Der grafische Arbeitsbereich nimmt den Hauptteil der Benutzeroberfläche ein. Dort können Sie das Modell erstellen, Lasten aufbringen und die Ergebnisse untersuchen. Wenn Sie auf den Würfel klicken oder ihn drehen (linke Maustaste gedrückt halten und Mauszeiger bewegen), können Sie die Ansicht steuern. Alternativ kann die Ansicht über die Mausfunktionen eingestellt werden.
Navigator
Der Navigator verwaltet die Dateidaten in einer Baumstruktur. Am unteren Rand befinden sich drei Reiter (nach der Berechnung vier). Damit können Sie zwischen den Reitern wechseln, die die Daten, Anzeige, Ansichten und Ergebnisse steuern.
Bearbeitungsleiste - Simulation
Die Bearbeitungsleiste - Simulation führt Sie durch die Einstellungen der Simulation, einschließlich der grundlegenden Steuerung der einzelnen Simulationsergebnisse. Im Fenster finden Sie das Ergebnisfeld, einen Verweis auf weitere Modelländerungen und Komponenten zur Bearbeitung der Ergebnisse.
Simulation Parameter
Die Dialogfenster Simulation Parameter führen Sie durch die Einstellungen der Wind-Simulation, wie zum Beispiel: Einstellung des instationären Strömungsverhaltens oder des Windprofils.
Intuitive Oberfläche
Genau wie bei RFEM und RSTAB basiert die Benutzeroberfläche von RWIND auf einem CAD-Konzept. Eine einfache Navigation und Steuerung der Simulationen wird durch einen Navigator mit einem Bearbeitungsfenster gewährleistet. Im Navigator finden Sie die Funktionen, die zur Steuerung der Modellanzeige, einschließlich der Ergebnisanzeige, benötigt werden. Das Bearbeitungsfenster ermöglicht es dem Anwender, Simulationsergebnisse zu steuern, ihre Eigenschaften zu definieren und einzelne Simulationen wie Strömungsanimation, Druck- oder Windgeschwindigkeitsfeldanzeige zu starten.
Zusätzlich bietet RWIND eine intuitive Benutzeroberfläche, die Anwendern eine unkomplizierte Steuerung und Anpassung ihrer Simulationen ermöglicht. Auch hier arbeitet Dlubal Software ständig an Aktualisierungen und Verbesserungen bestehender Funktionen. Einige hilfreiche Funktionen von RWIND sind:
RFEM 6 / RSTAB 9
Um die Körper in RWIND zu modellieren, finden Sie in RFEM eine spezielle Anwendung. Darin definieren Sie die zu analysierenden Windrichtungen über bezogene Winkelstellungen um die vertikale Modellachse.
RWIND 3
Bei RWIND kommt ein numerisches CFD-Modell (Computational Fluid Dynamics) zum Einsatz, um mithilfe eines digitalen Windkanals Windströme um Ihre Objekte zu simulieren.
RWIND 3 Basic
RWIND 3 Pro
Berechnung der stationären Strömungen
Instationäre Strömung
Modell der stationären Turbulenzströmung: RAS k-ε, k-ω

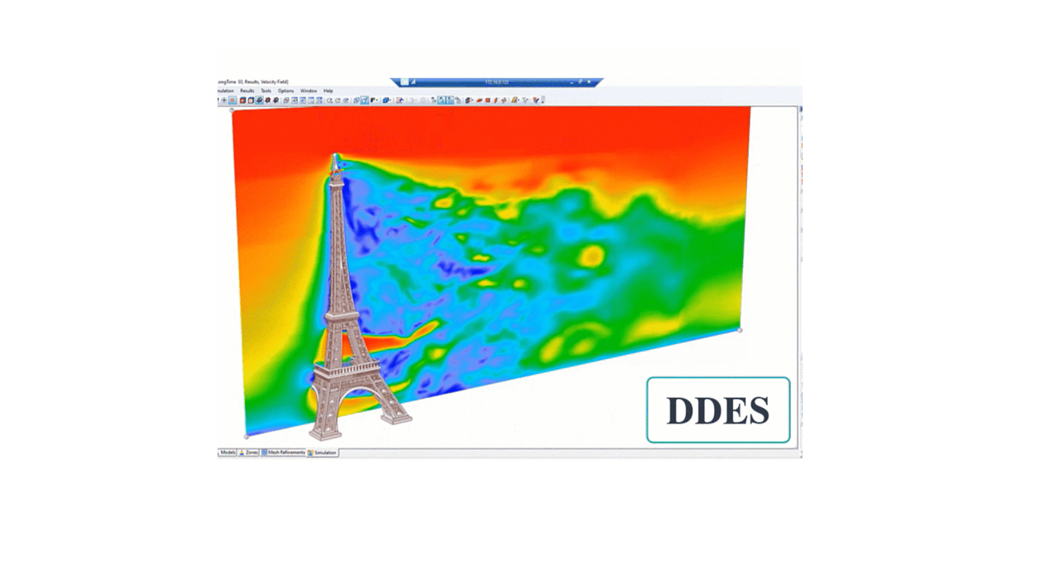

Modell für transiente Strömungsturbulenzen: Spalart-Allmaras DDES

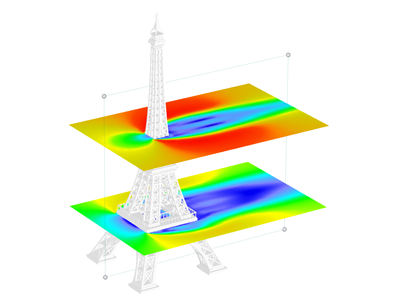

Trajektorien strömender Partikel in einer transienten Strömung
Durchlässigkeit, durchlässige Flächen
Mit RWIND 2 Pro gelingt es Ihnen völlig problemlos, eine Durchlässigkeit auf eine Fläche anzuwenden. Alles, was Sie brauchen, ist die Definition des Darcy-Koeffizienten D, des Trägheitskoeffizienten I und der Länge des porösen Mediums in Strömungsrichtung L, und schon kann eine Druckrandbedingung zwischen der Vorder- und Rückseite einer porösen Zone definiert werden. Dank dieser Einstellung erhalten Sie eine Strömung durch diese Zone mit einer zweiteiligen Ergebnisausgabe auf beiden Seiten des Zonenbereichs.
Objekttyp der Punktwolke
Modelleditor (Modellerstellung, Modellreparatur,...)
Objektfunktionen bearbeiten
Geländeeditor
Hilfsobjekte

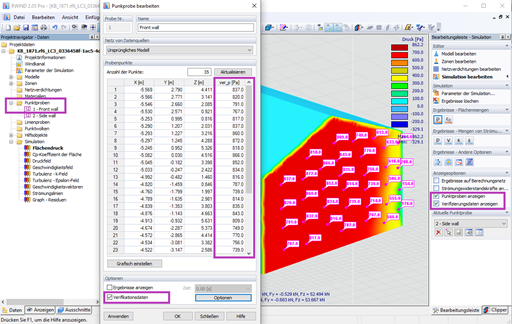

Nachweisdaten in Proben
Webshop
Konfigurieren Sie Ihr individuelles Programmpaket und erfahren Sie alle Preise online!
Berechnen Sie Ihren Preis
Gesamtbetrag 3.300,00 USD
Der Preis ist gültig für Vereinigte Staaten.
.png?mw=320&hash=3c6cc03aa6f556e5f77ab307d4cee7f2c0e050d0)
Veranstaltung
Dauer: 00:55:10 min
Dauer: 00:00:25 min
Dauer: 00:00:09 min
Veranstaltung
Dauer: 00:59:45 min
Dauer: 01:03:11 min
Dauer: 01:01:40 min
Dauer: 01:00:55 min

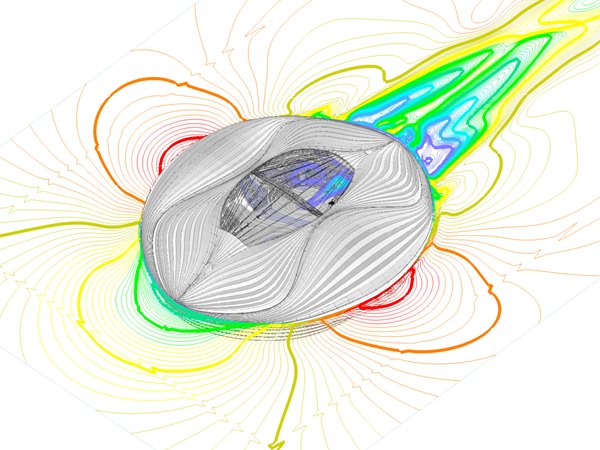

Die vorliegende Untersuchung, die im Journal of Structural Design and Construction Practice von ASCE veröffentlicht wurde, nutzt RWIND, um die fortschreitende Beschädigung der Zugmembran des Millennium Dome unter dem Sturm Eunice zu untersuchen. Sie zeigt, wie umgebende Strukturen die Windlasten erheblich verstärken und dadurch die Anfälligkeit leichter architektonischer Systeme erhöhen.
In diesem Artikel wird untersucht, inwieweit numerische Windkanäle mit Hilfe von numerischer Strömungsmechanik (Computational Fluid Dynamics, CFD) herkömmliche Windkanaltests vollständig ersetzen können. Es werden beide Ansätze hinsichtlich der Kosten, der Genauigkeit und der praktischen Anwendung verglichen. Die Analyse hebt die Stärken und Grenzen der einzelnen Methoden hervor und kommt zu dem Schluss, dass nur validierte und verifizierte CFD-Simulationen eine zuverlässige Alternative zu herkömmlichen Windkanaltests darstellen können.
Wenn windinduzierte Flächendruckwerte auf einem Gebäude vorhanden sind, können sie auf ein Tragwerksmodell in RFEM 6 angesetzt, von RWIND 2 verarbeitet und als Windlasten bei der Statikanalyse in RFEM 6 verwendet werden.
Mit RWIND 2 und RFEM 6 ist es nun möglich, Windlasten aus experimentell gemessenen Winddruckwerten auf Oberflächen zu berechnen. Grundsätzlich stehen zwei Interpolationsverfahren zur Verfügung, um punktuell gemessene Drücke auf den Flächen zu verteilen. Durch entsprechende Methoden- und Parametereinstellungen kann die gewünschte Druckverteilung erreicht werden.
Wenn Ihnen experimentell ermittelte Flächendrücke für ein Modell zur Verfügung stehen, können diese in RFEM 6 auf ein Tragwerksmodell angesetzt, von RWIND 2 verarbeitet und als Windlasten für die statische Analyse in RFEM 6 verwendet werden.
Wie Sie die experimentell ermittelten Werte ansetzen, erfahren Sie in diesem Fachbeitrag aus der Knowledge Base: Statische Analyse mit Windlasten aus experimentell gemessenen Druckwerten unter Verwendung von RWIND 2 und RFEM 6

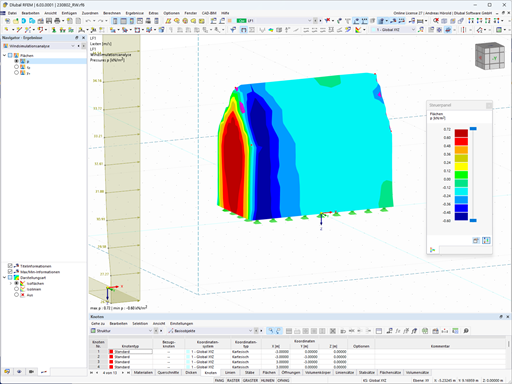

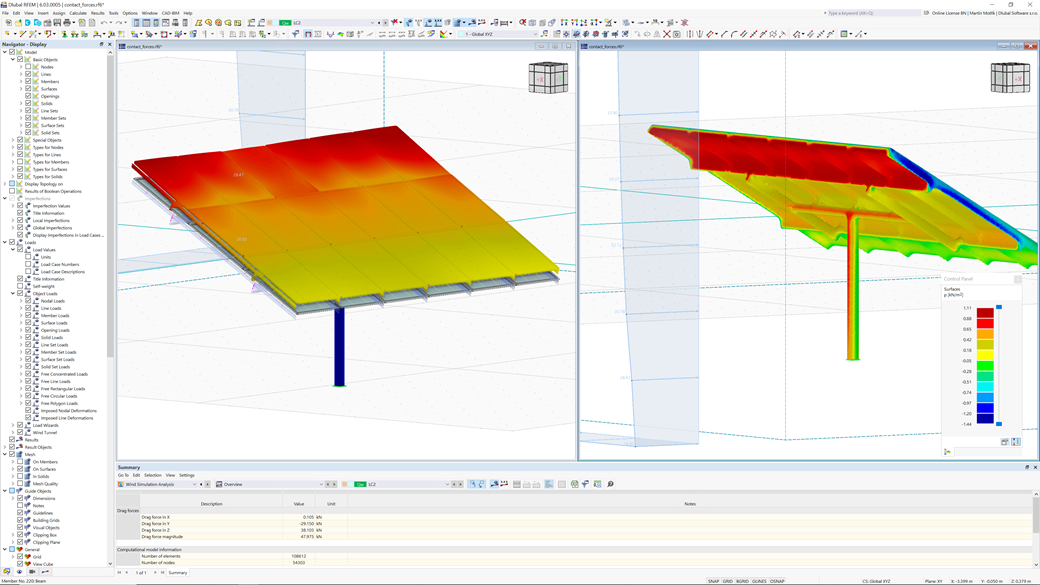

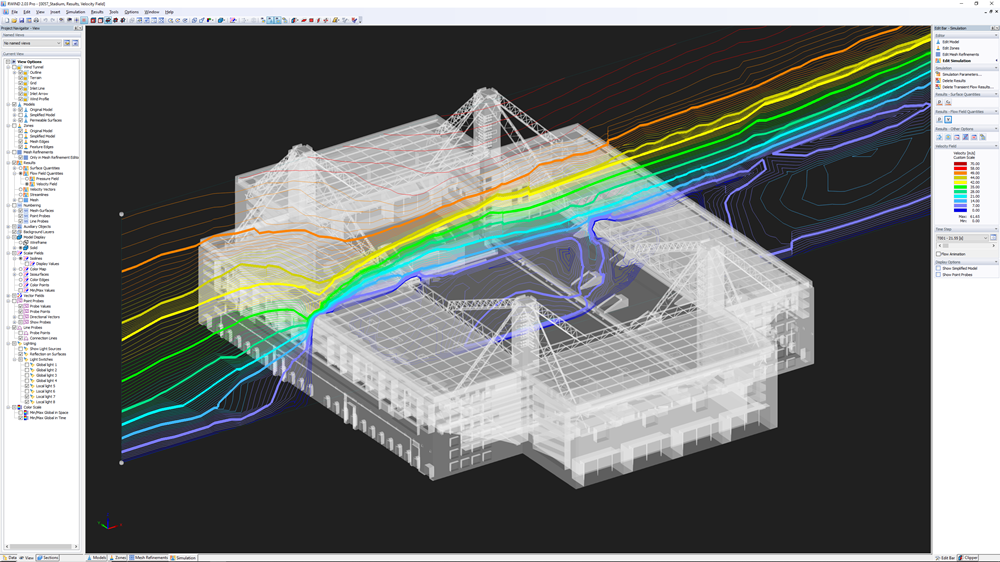

Die RWIND-Ergebnisse können Sie sich direkt im Hauptprogramm anzeigen lassen. Wählen Sie im Navigator - Ergebnisse aus der oberen Liste den Ergebnistyp "Windsimulationsanalyse".
Derzeit sind folgende Ergebnisse verfügbar, die sich auf das RWIND-Berechnungsnetz beziehen:
- Flächendruck
- Cp-Koeffizient der Fläche
- Wandabstand y+ (stationäre Strömung)

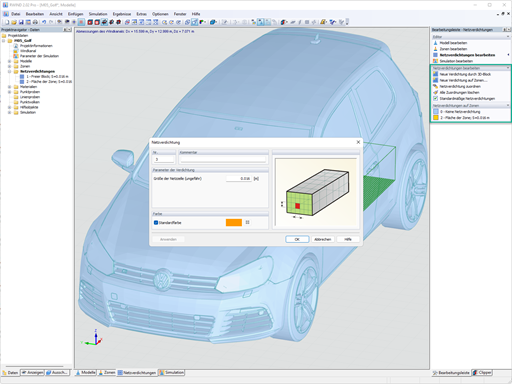

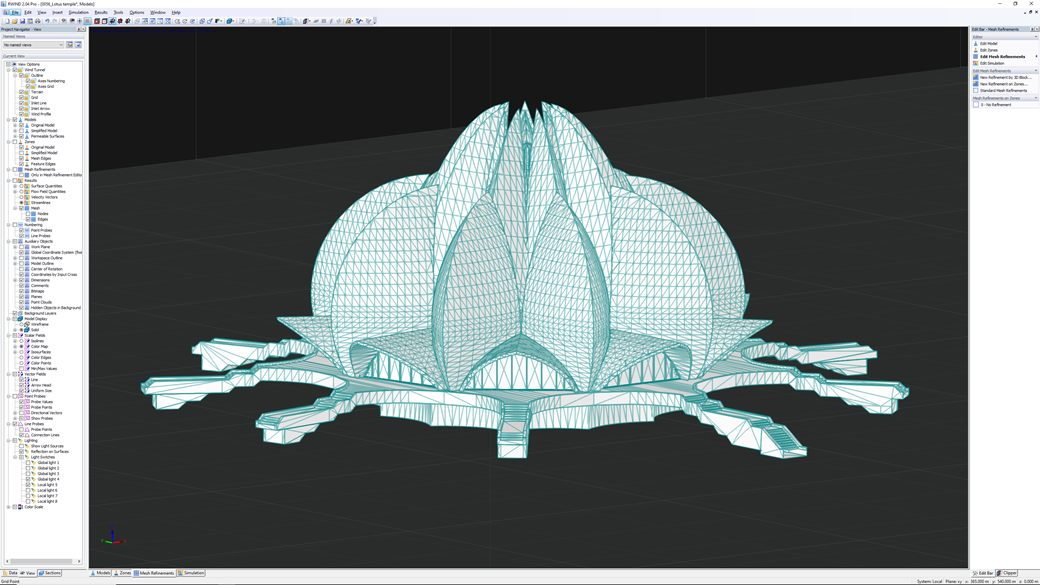

Kennen Sie schon den Editor zur Steuerung von Netzverdichtungen? Er wird Ihnen bei Ihrer Arbeit eine große Hilfe sein! Wieso? Ganz einfach – Er stellt Ihnen folgende Optionen zur Verfügung:
- Grafische Visualisierung von Bereichen mit Netzverdichtungen
- Netzverdichtung von Zonen
- Deaktivierung der standardmäßigen 3D-Volumennetzverdichtung mit Transversion in entsprechende manuelle 3D-Netzverdichtungen
Diese Optionen helfen Ihnen dabei, auch bei Modellen mit unüblichen Abmessungen eine passende Regel für die Vernetzung des Gesamtmodells zu formulieren. Nutzen Sie den Editor, um kleine Modelldetails an großen Gebäuden oder detaillierte Netzbereiche im Nachlaufbereich des Modells effizient zu definieren. Sie werden begeistert sein!
Bei RWIND Basic kommt ein numerisches CFD-Modell (Computational Fluid Dynamics) zum Einsatz, um mithilfe eines digitalen Windkanals Windströme um Ihre Objekte zu simulieren. Der Simulationsprozess ermittelt aus dem Strömungsergebnis um das Modell die spezifischen Windlasten, welche auf Ihre modellierten Strukturoberflächen einwirken.
Für die Simulation selbst ist ein 3D-Volumennetz verantwortlich. RWIND Basic führt dafür eine automatische Vernetzung auf Basis von frei definierbaren Steuerparametern durch. Für die Berechnung der Windströme stehen Ihnen in RWIND Basic ein stationärer und in RWIND Pro ein transienter Löser für inkompressible turbulente Strömungen zur Verfügung. Aus den Strömungsergebnissen werden je Zeitschritt resultierende Oberflächendrücke auf das Modell extrapoliert.
