Leistungsstark, einfach und intuitiv
Das erfolgreiche Dlubal-Statikprogramm RFEM ist die beste Wahl für anspruchsvolle Statiker und Berechnungsingenieure. Dieses 3D-FEM-Programm wird allen Anforderungen im modernen Ingenieurbau gerecht. Die ausgefeilte Eingabetechnik sorgt für eine rasche Einarbeitung und ermöglicht Ihnen die effiziente und intuitive Modellierung von einfachen sowie komplexen Strukturen.

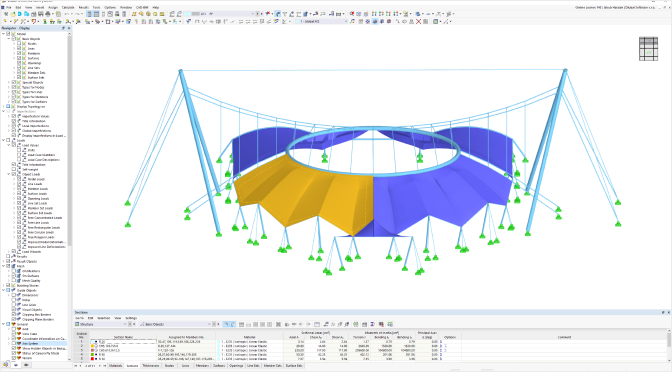

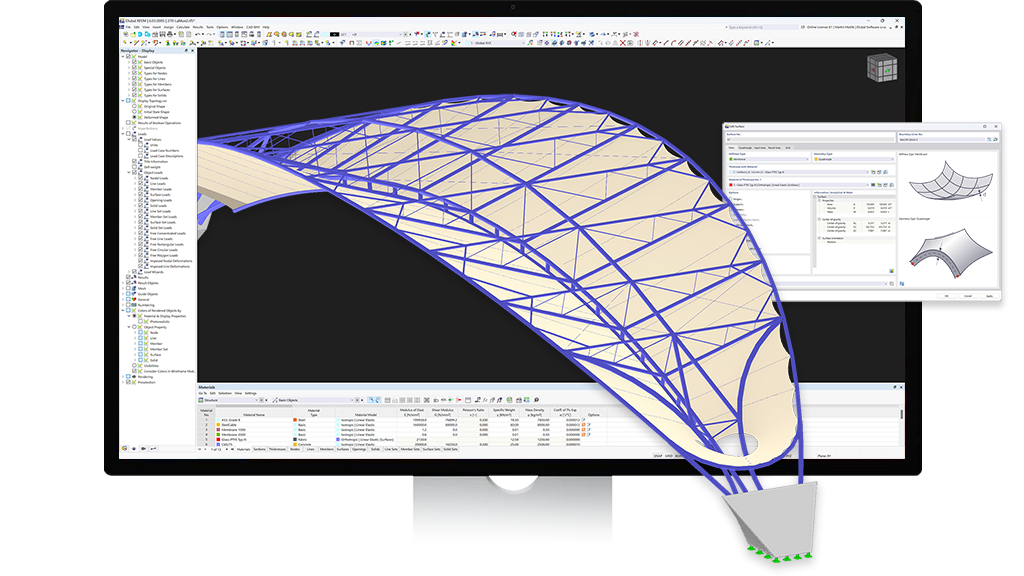

Das erfolgreiche Baustatik-Programm RFEM 6 von Dlubal bildet die Basis einer modular aufgebauten Programmfamilie, die Sie nach Ihren eigenen Anforderungen auswählen und kombinieren können. Im Hauptprogramm RFEM können Sie Struktur, Materialien und Einwirkungen ebener sowie räumlicher Platten-, Scheiben-, Schalen- und Stabtragwerke definieren. Auch Mischsysteme sind möglich, ebenso wie die Behandlung von Volumen- und Kontaktelementen.

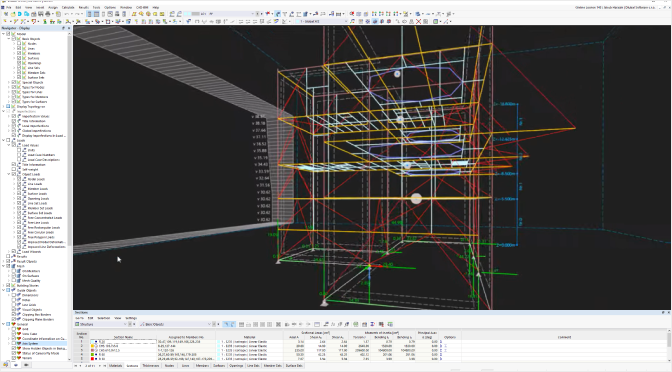

RFEM liefert für Sie Berechnungen von Verformungen, Schnittgrößen, Spannungen, Lagerkräften und Sohlspannungen. Die Lastassistenten erleichtern Ihnen den Ansatz von Wind-, Schneelasten und anderen Umwelteinflüssen. Durch Add-Ons, die direkt im Programm integriert sind, können Sie problemlos weitere Analysen und Bemessungen nach verschiedenen Normen durchführen (zum Beispiel im Stahlbeton-, Stahl- und Holzbau).
Schließen Sie sich unserem begeisterten Kundenkreis an und stellen Sie sich Ihr eigenes Programmpaket zusammen, das genau auf Ihre individuellen Bedürfnisse und Projekte abgestimmt ist. Eine spätere Aufrüstung ist jederzeit möglich.
Video: Einführung in RFEM 6 | 3D-Finite-Elemente-Software

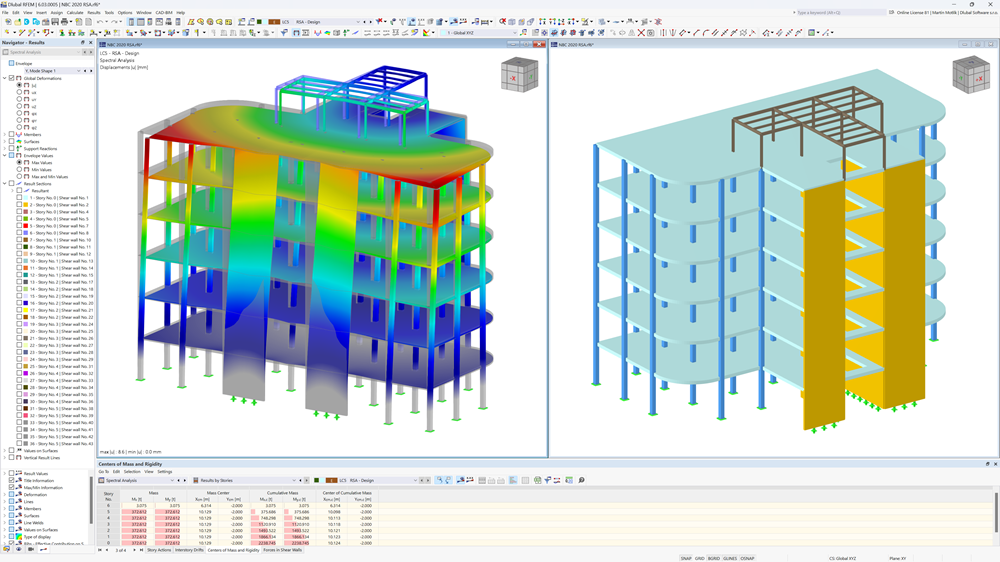

Antwortspektrenverfahren für RFEM 6

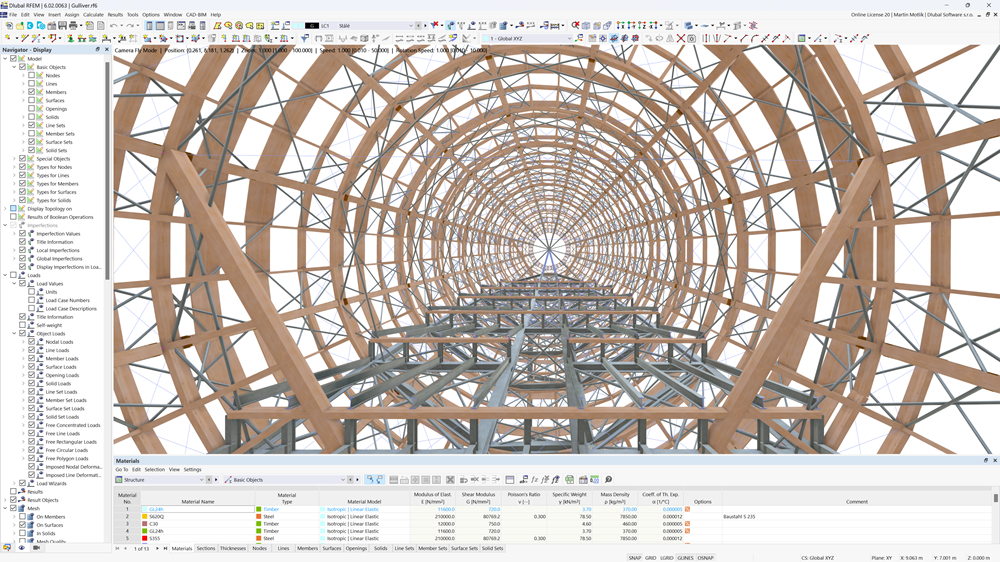

Holzbemessung für RFEM 6 | © Ing. Zbyněk Šrůtek | www.timberdesign.cz

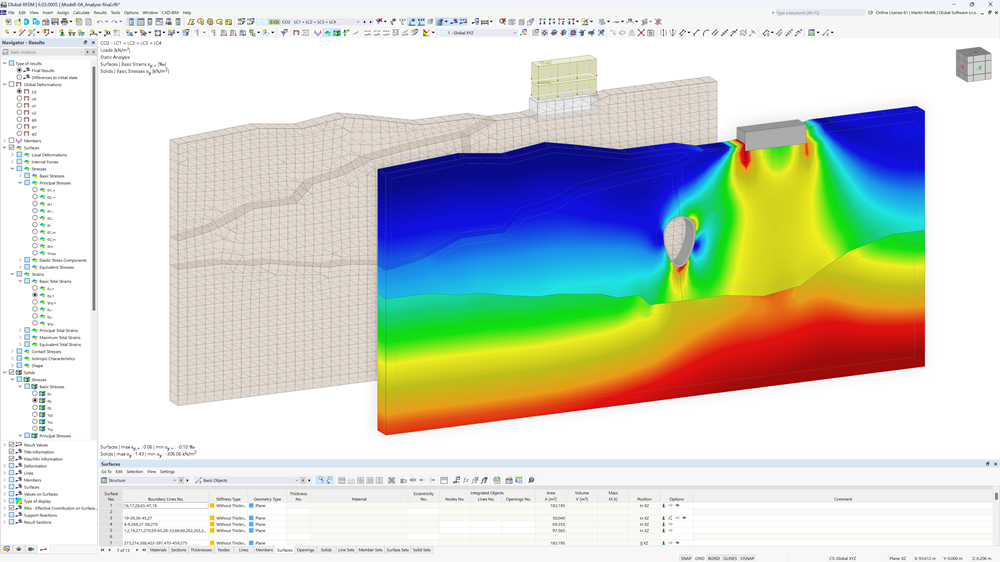

Geotechnische Analyse für RFEM 6
Video: Einführung in RFEM 6 | 3D-Finite-Elemente-Software

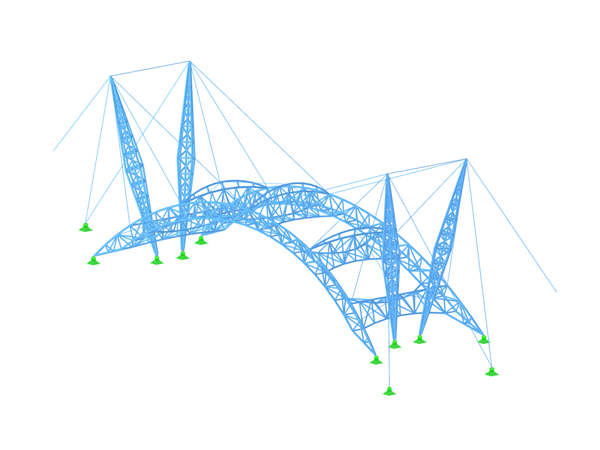

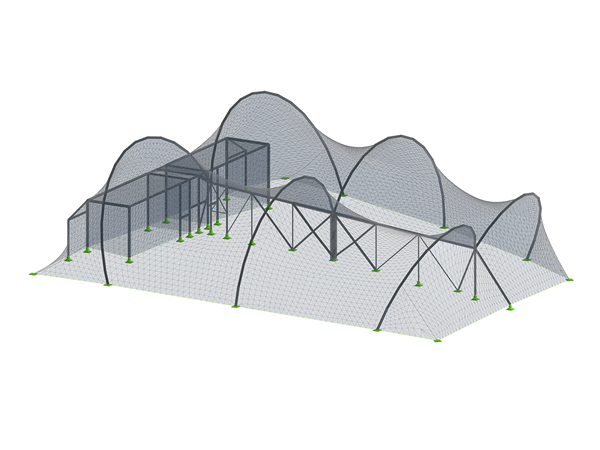

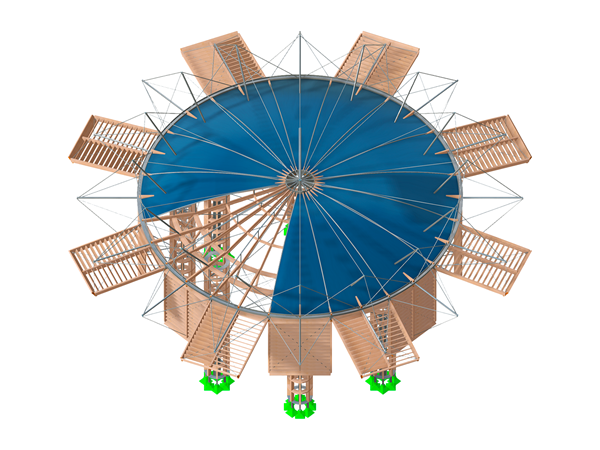

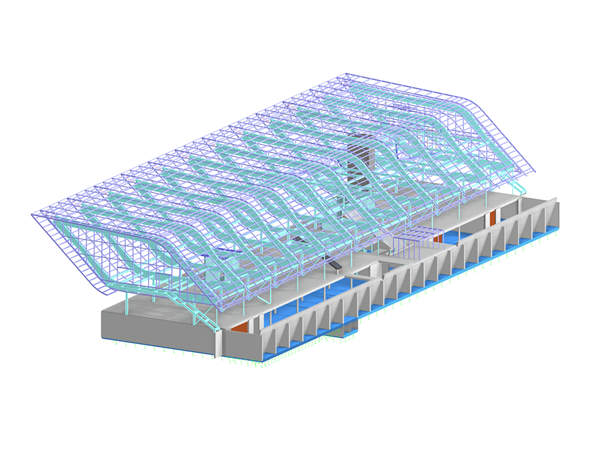

Entworfen mit RFEM 6
_2.png?mw=800&hash=98751c4df9def513ea91da983a141a21b6004a54)

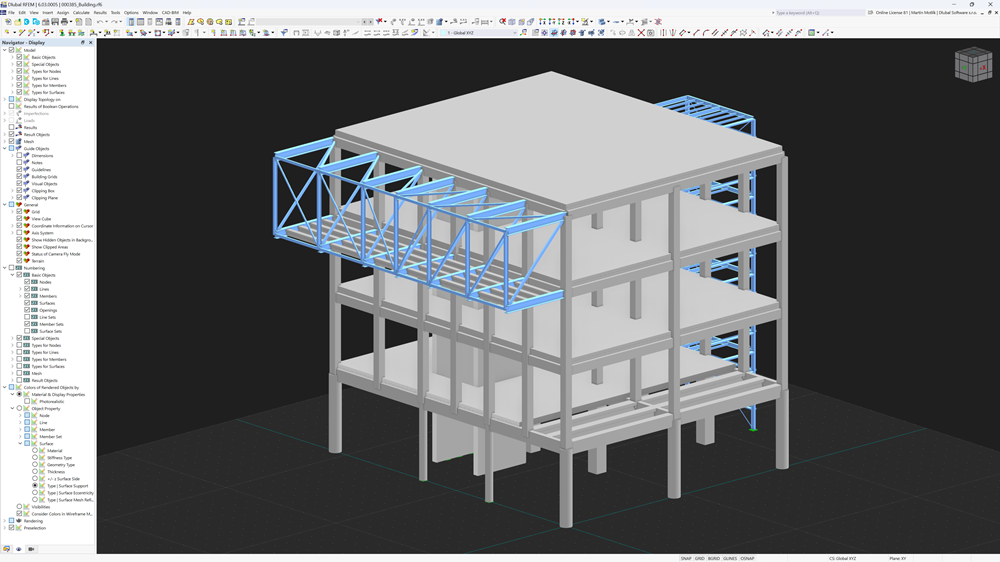

Grafischer Arbeitsbereich
Der grafische Arbeitsbereich bildet den zentralen Teil der Benutzeroberfläche. In diesem Bereich erstellen Sie das Modell, definieren Lasten und werten Ergebnisse aus. Durch Anklicken oder Drehen des Würfels (linke Maustaste gedrückt halten und Mauszeiger bewegen) steuern Sie intuitiv die Ansicht. Alternativ können Sie die Ansicht auch direkt über die Mausfunktionen anpassen.
Navigator
Der Navigator verwaltet die Modelldaten übersichtlich in einer Baumstruktur. Am unteren Rand befinden sich drei Reiter (nach der Berechnung vier), mit denen Sie bequem zwischen den Bereichen Daten, Anzeige, Ansichten und Ergebnisse wechseln können.
Tabellen
In den Tabellen werden die Daten übersichtlich in Form einer Tabellenkalkulation verwaltet. Über die Listen der Hauptkategorien und deren zugehörige Unterkategorien können Sie gezielt eine bestimmte Tabelle auswählen.
Steuerpanel
Im Steuerpanel befindet sich eine Legende, die die Orientierung innerhalb der Modellergebnisse erleichtert. Zusätzlich bietet das Steuerpanel grundlegende Steuerelemente, mit denen Sie die Darstellung der Ergebnisse individuell anpassen und optimieren können.
Moderne Benutzeroberfläche

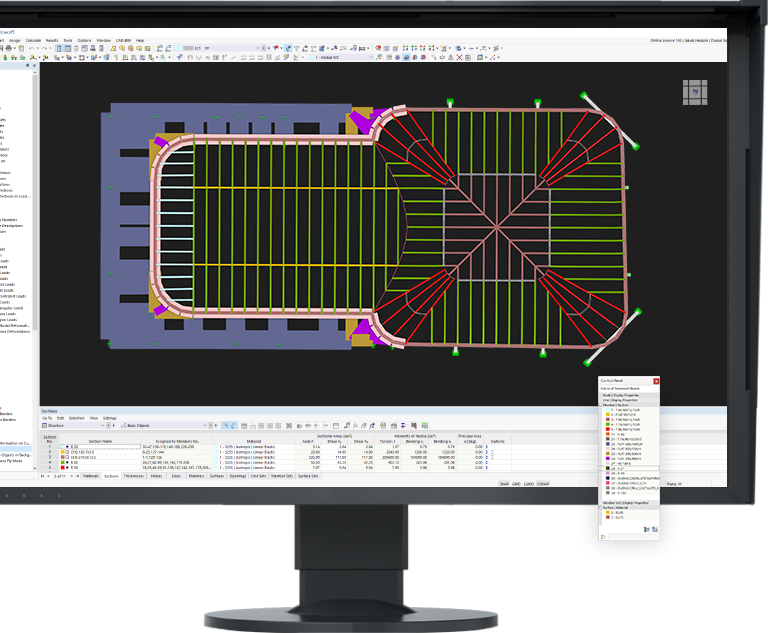

Eine wesentliche Stärke der Dlubal-Programme ist ihre intuitive und einfach zu erlernende Benutzeroberfläche – RFEM 6 macht hierbei keine Ausnahme. Erstellen und bearbeiten Sie Ihre Struktur komfortabel in einer CAD-ähnlichen Umgebung oder übersichtlich mithilfe von Tabellen.
Ein Rechtsklick auf Grafik- oder Navigatorobjekte öffnet Kontextmenüs, mit denen Sie diese Objekte schnell erstellen oder anpassen können. Dank der intuitiven Bedienung definieren Sie Struktur- und Belastungsobjekte innerhalb kürzester Zeit.
Weitere Highlights der Programmoberfläche sind beispielsweise:
Herausragende Software
Ihr macht große Fortschritte bei Dlubal-Software, nicht nur bei RFEM, sondern auch bei den Add-Ons, Codes usw. Es ist schön zu sehen, was Dlubal für eine herausragende Software für Statiker geworden ist. Besonders gut finde ich, dass mit Dlubal auch Membran- und Seilnetzstrukturen modelliert werden können. Ein ganz großes Lob!
Benutzerfreundliche Software
Im Allgemeinen gefällt mir RFEM, weil ich es sehr benutzerfreundlich finde, es erleichtert zwar sich wiederholende Arbeit sehr, aber gleichzeitig kann man alle Parameter steuern und einstellen.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
RFEM 6
Um die Körper in RWIND zu modellieren, finden Sie in RFEM eine spezielle Anwendung. Darin definieren Sie die zu analysierenden Windrichtungen über bezogene Winkelstellungen um die vertikale Modellachse.
RWIND 3

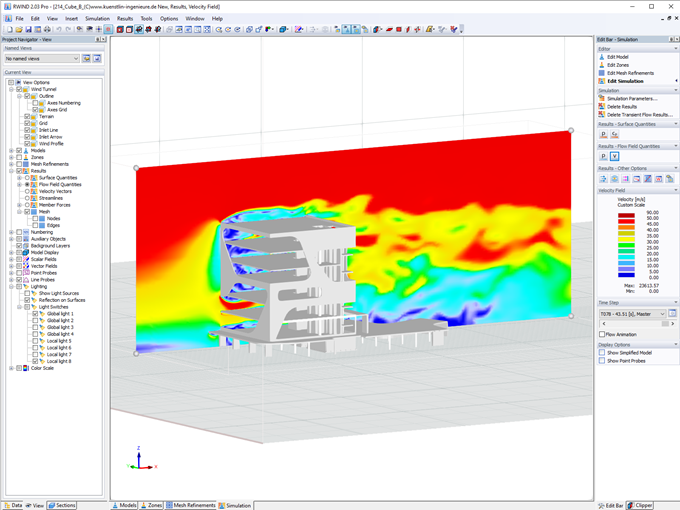

Bei RWIND kommt ein numerisches CFD-Modell (Computational Fluid Dynamics) zum Einsatz, um mithilfe eines digitalen Windkanals Windströme um Ihre Objekte zu simulieren.
Ergebnisauswertung und Ausdruckprotokoll

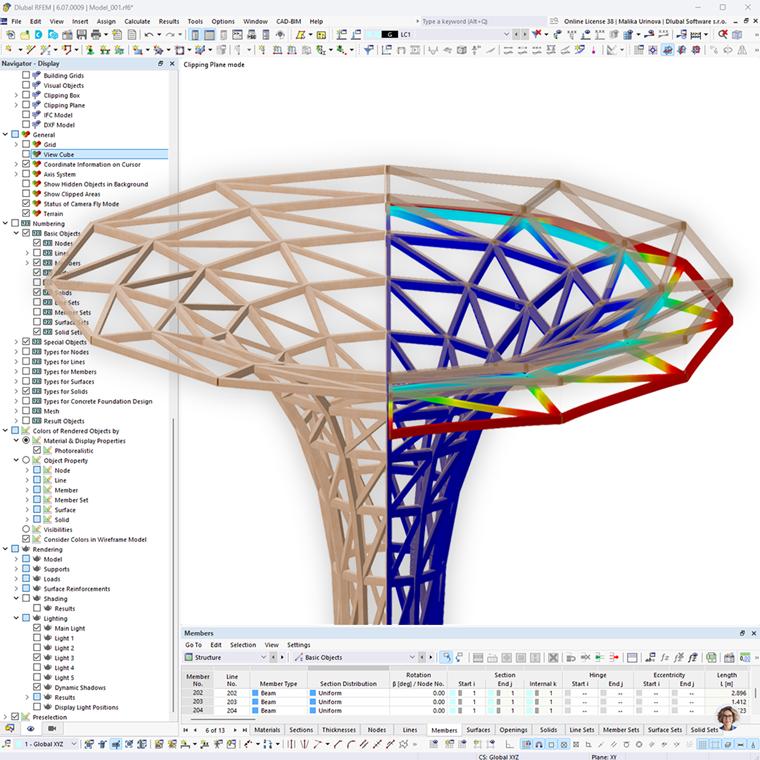

Ihre Ergebnisse und Daten in RFEM 6 werden anschaulich präsentiert und komfortabel gespeichert. Schnittgrößen, Verformungen und Lagerkräfte sind übersichtlich in Tabellen und Grafiken direkt am Modell verfügbar. Sie können Ihre Ergebnisse gezielt nach verschiedenen Filterkriterien auswählen. Alle Daten sind in einem mehrsprachigen Ausdruckprotokoll festgehalten, dessen Inhalt Sie mühelos anpassen und als Vorlage speichern können. Darüber hinaus haben Sie die Möglichkeit, Grafiken, Texte, MathML-Formeln und PDF-Dokumente problemlos in das Protokoll zu integrieren. Weitere Features zur Ergebnisausgabe sind:
Zentrale Organisation der Projekte, Kundendaten, Blöcke usw.

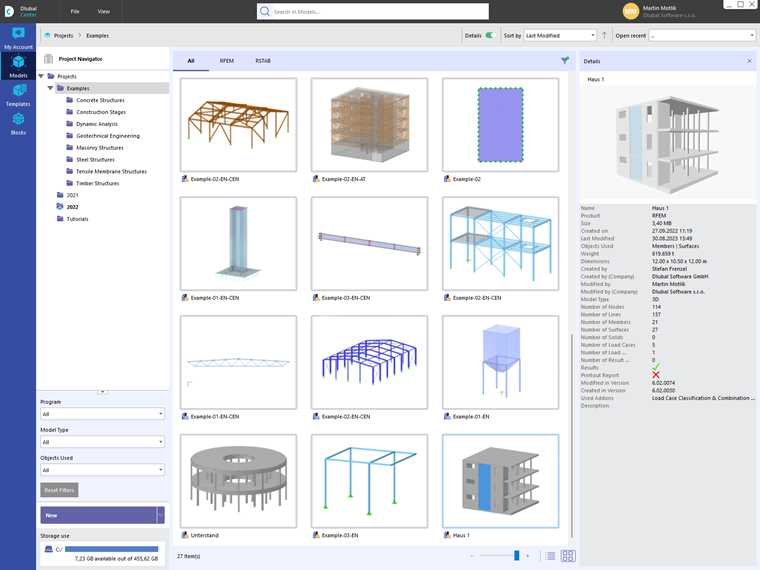

Das Dlubal Center sorgt dafür, dass Ihre Planungen schnell und effizient ablaufen. Hier werden unter anderem Ihre Projekte und Modelldateien an einer zentralen Stelle verwaltet. Detailangaben und Grafiken erleichtern Ihnen die Zuordnung aller Modelle und ermöglichen eine unkomplizierte und übersichtliche Auftragsbearbeitung. Zudem werden im Dlubal Center Ihre Kundendaten inklusive der lizenzierten Programme und Add-Ons usw. organisiert.
Schnelle und einfache Lastgenerierung

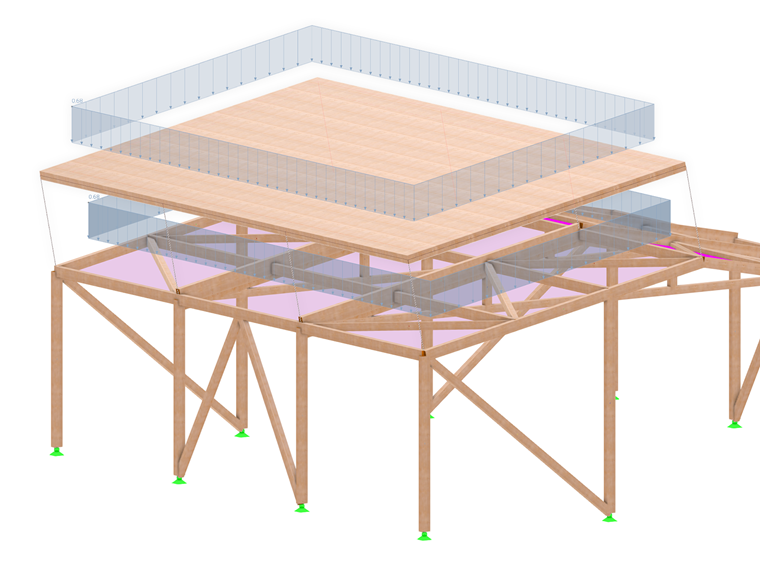

Bei der Lastgenerierung in RFEM stehen Ihnen standardmäßig eine Vielzahl von hilfreichen Tools zur Verfügung, um Ihren Arbeitsprozess zu erleichtern. Das Programm beinhaltet zum Beispiel Tools zur Generierung von Wind-, Schnee-, Öffnungslasten und anderen, sowie zur Umwandlung von Flächenlasten in Stablasten.
Automatische Bildung von Lastkombinationen
Effizientes und unkompliziertes Arbeiten steht bei Dlubal-Programmen im Mittelpunkt. RFEM kann für Sie daher ganz automatisch Einwirkungs- und Lastkombinationen sowie Bemessungssituationen nach Eurocode und weiteren internationalen Normen bilden. Dabei folgt es den entsprechenden Kombinationsregeln. In einer übersichtlichen Maske können Sie zum Beispiel auch Lastfälle kopieren oder addieren. Zudem lassen sich die Lastfälle und Kombinationen auch problemlos in den Tabellen steuern.
