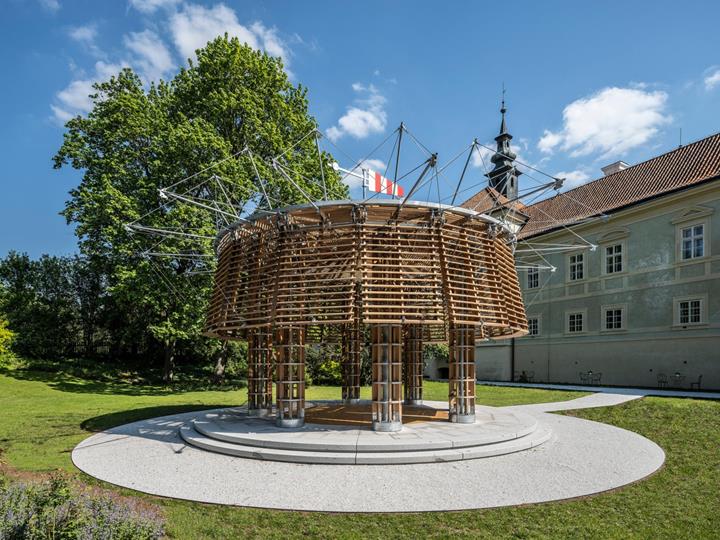

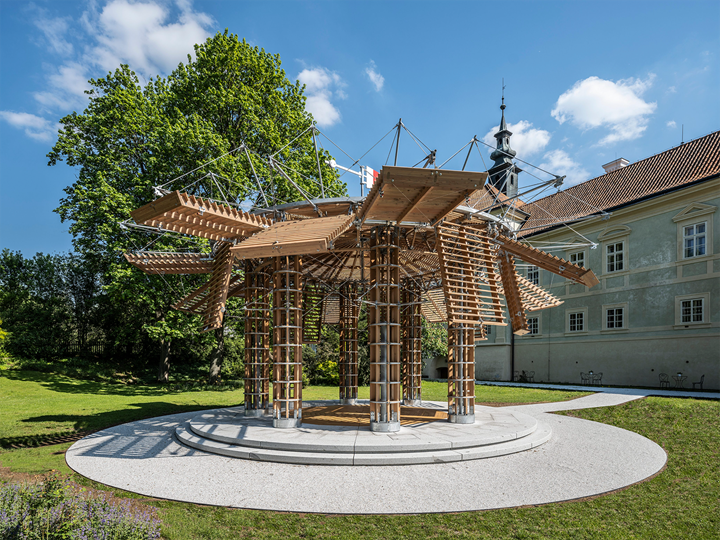

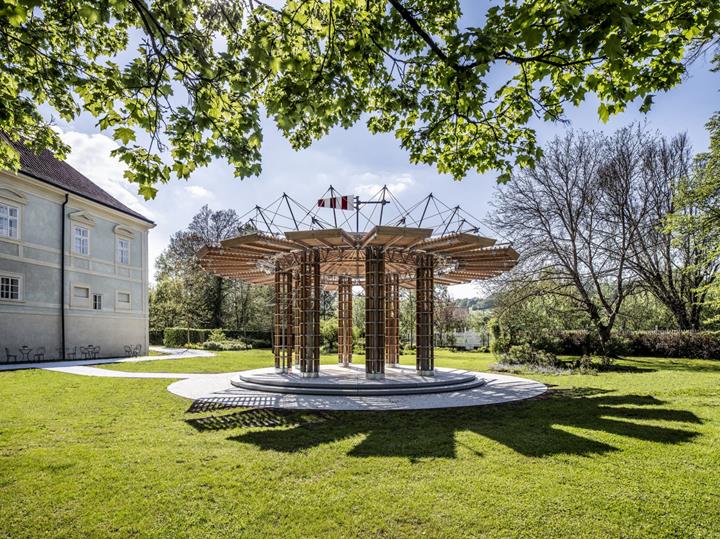

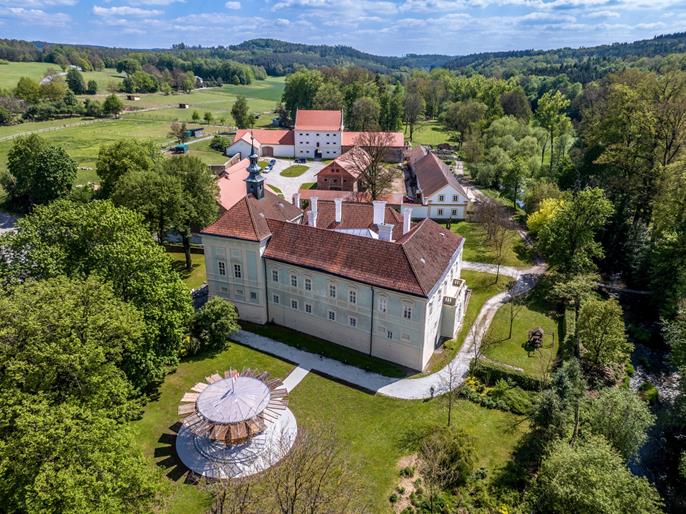

Kinetischer Pavillon am Schloss Radíč

Der kinetische Pavillon in den Gärten von Schloss Radíč in der Nähe von Sedlčany ist eine moderne Hommage an die römische Architektur. Inspiriert vom Tempel der Göttin Vesta auf dem Forum Romanum, kombiniert er die traditionelle achteckige Säulenbasis mit der innovativen Verwendung von Holz anstelle von Marmor. Diese kinetische Struktur trägt zu seiner Einzigartigkeit bei und verbindet auf eindrucksvolle Weise die Geschichte mit einem modernen Ansatz.

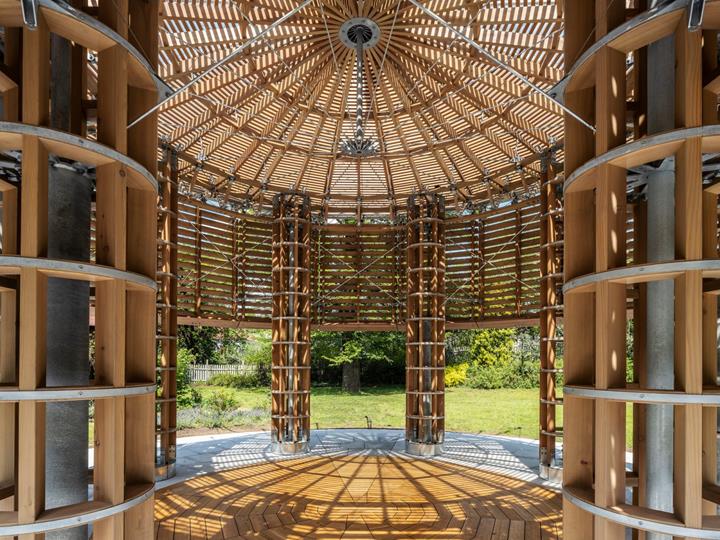

Modell 005074 | Holzkonstruktion des kinetischen Pavillons am Schloss Radíč, Tschechische Republik
308x
Holzkonstruktion des kinetischen Pavillons am Schloss Radíč, Tschechische Republik

Über das Projekt

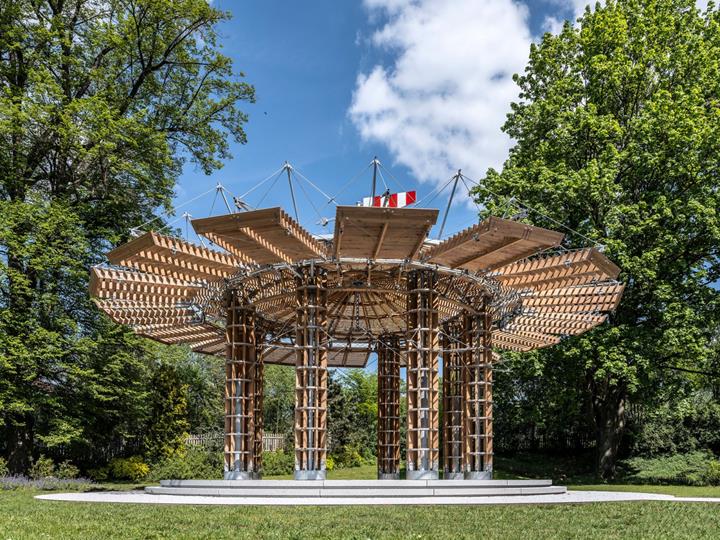

Der achteckige, kinetische Pavillon basiert auf der Struktur zweier sich überschneidender Quadrate, die die Anordnung von Boden, Stützen und Dach beeinflussen. Er hat transparente Stützen, ein Dach aus Holz und ist mit 16 beweglichen Paneelen ausgestattet. Diese ermöglichen es, das Aussehen des Pavillons zu verändern, sich an das Wetter anzupassen sowie Licht und Atmosphäre im Raum zu steuern. Der ferngesteuerte Hebemechanismus der Paneele sorgt für einen beeindruckenden Moment und verleiht dem Gebäude einen lebendigen und wechselnden Charakter.

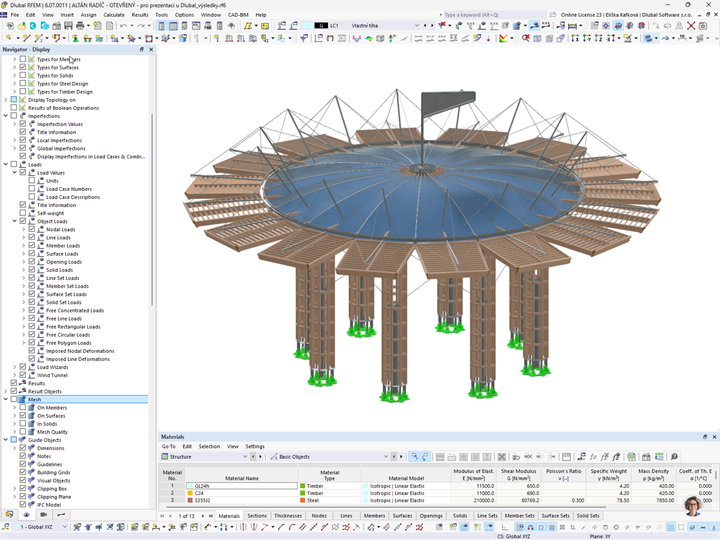

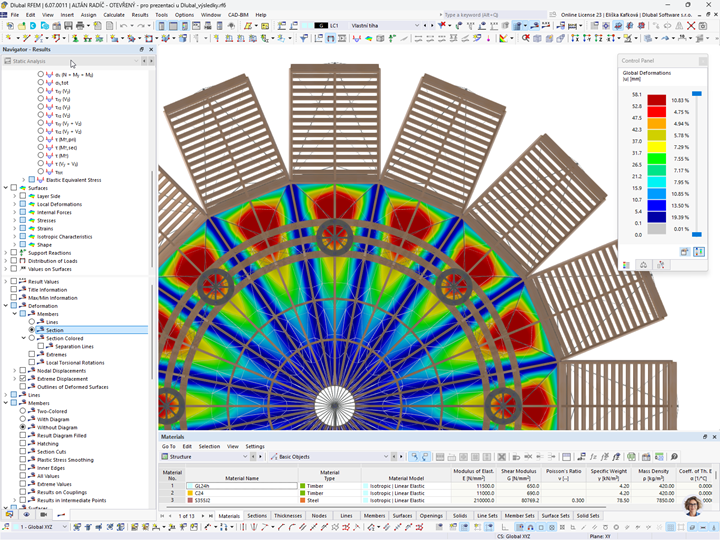

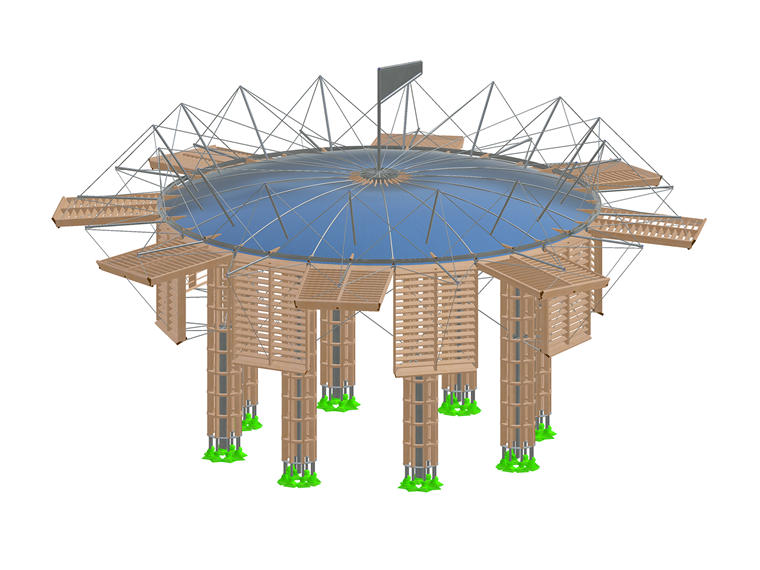

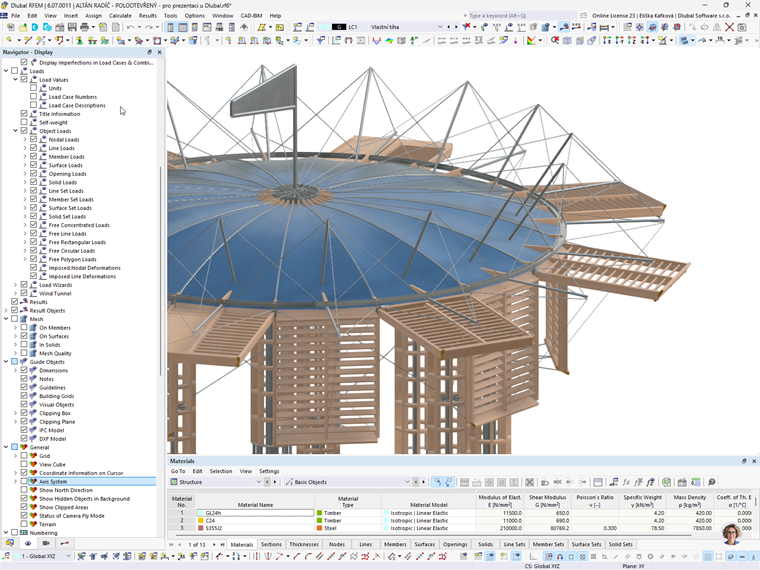

Modell in RFEM 6 | Holzkonstruktion des kinetischen Pavillons am Schloss Radíč, Tschechische Republik
Holzkonstruktion des kinetischen Pavillons am Schloss Radíč in Bewegung, detailliert in RFEM 6

Bautechnische Lösung

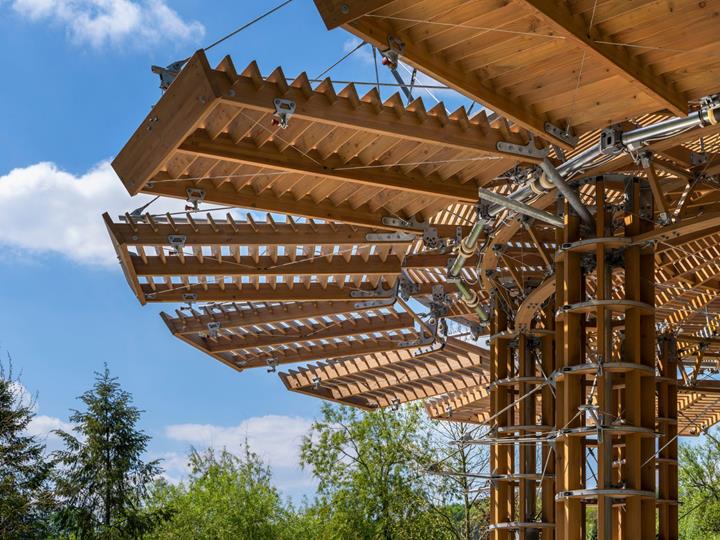

Die Stabilität dieser Struktur wird durch vier Stahlstützen sichergestellt, die in einem ringförmigen Betonfundament verankert sind. Dieses ist im Inneren der sichtbaren Holzsäulen verborgen und erreicht eine Höhe von ca. 2 m (6,6 ft). Diese Höhe bietet ausreichenden Platz für den freien Zugang der Besucher zum Pavillon sowie für das Stahlseil-System über ihren Köpfen, das mit dem Kreis in den Säulenköpfen verbunden ist und die Steifigkeit der gesamten Struktur ermöglicht. Der Ring ist als dreieckiges Raumfachwerk gestaltet, an dem Sparren befestigt sind, die zur Mitte der Struktur gerichtet werden. Zusammen mit den Zugstangen aus Stahl bilden sie eine aufrechte Dachkonstruktion. Diese trägt auch die sich drehende Windfahne. Der Pavillon ist mit einer Membran aus transparenter ETFE-Folie bedeckt.

Lösungen mit Dlubal Software

Die Konstruktion wurde in RFEM 6 mit den Add-Ons "Holzbemessung", "Stahlbemessung" und "Formfindung" für die statische Bemessung von Holz, Stahl und Membranen entworfen. Das Schnittmuster wurde ebenfalls direkt in RFEM bemessen. Die Windlasten wurden mit RWIND berechnet.

Ort Schloss Radíč
Tschechische Republik
Lösung der statischen Konstruktion im Projekt TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek, Česká Skalice, Tschechien
Architektur Huť architektury Martin Rajniš s.r.o.
Prof. Ing. Arch. Martin Rajniš
MgA. David Kubík
Ing. Arch. Tomáš Kosnar
Ing. Arch. Jáchym Daniel

TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek, Česká Skalice, CR

Projektspezifikationen

Modelldaten

Anzahl Knoten 2223
Anzahl Linien 2994
Anzahl Stäbe 2949
Anzahl Flächen 17
Anzahl Volumenkörper 0
Anzahl Lastfälle 15
Anzahl Lastkombinationen 182
Anzahl Ergebniskombinationen 0
Gesamtgewicht 3,263 t
Abmessungen (metrisch) 11,239 x 6,848 x 11,239 m
Abmessungen (imperial) 36.87 x 22.47 x 36.87 feet

Haben Sie irgendwelche Fragen?

Veranstaltungen
Videos
Modelle zum Herunterladen
Technische Fachbeiträge

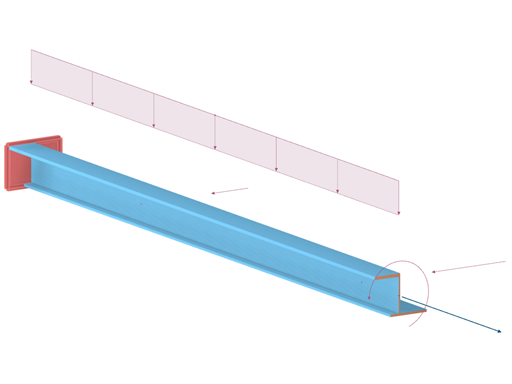

KB 1962 | Unsymmetrischer Querschnitt aus Stahl unter kombinierter Beanspruchung
Dieser Artikel geht auf den plastischen Nachweis von dünnwandigen Stahlquerschnitten mit dem Teilschnittgrößenverfahren ein. Nach kurzer Zusammenfassung der Grundlagen wird die Anwendung des Verfahrens anhand eines Beispiels gezeigt.

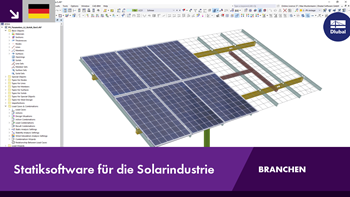

Berechnung und Konstruktion einer Solaranlage auf einem Gebäudedach mit RFEM 6
Dieser Artikel beleuchtet die sieben größten Herausforderungen im Bereich der Bauwerksplanung, mit denen Ingenieure in der Solarindustrie konfrontiert sind. Er untersucht auch, wie die Softwarelösungen von Dlubal dazu beitragen, diese Herausforderungen zu bewältigen, um effiziente, zuverlässige und konforme Designs von Solaranlagen zu gewährleisten.

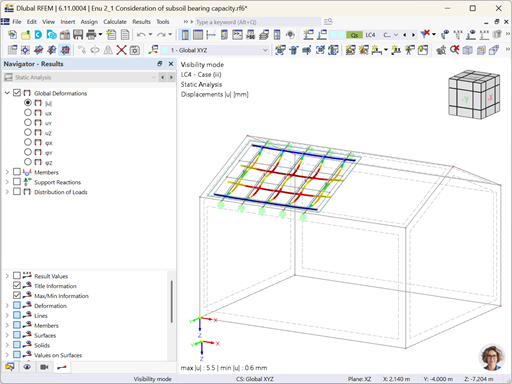

In RFEM 6 wird das Einzugsgebiet für Pfützenbildungslasten berechnet und die Zuordnung für die statische Berechnung und Sicherheitsbewertung dargestellt.
Der Artikel erläutert, wie der Lasttyp Pfützenbildung in RFEM 6 die Ansammlung von Regenwasser auf Flächen simuliert, dabei Flächenverformungen berücksichtigt und die Lastverteilungen iterativ anpasst. Auf diese Weise wird eine genaue Modellierung der Auswirkungen auf die strukturelle Integrität ermöglicht.

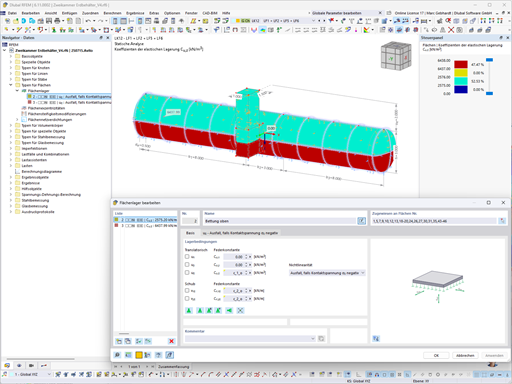

KB 001968 | Eingebetteter Zweikammerbehälter unter Auftrieb
Dieser Fachartikel geht auf die Simulation eines Zweikammerbehälters ein, welcher vollständig im Erdreich eingebettet ist. Der Behälter besteht aus glasfaserverstärktem Kunststoff sowie einem Einstiegsschacht und zusätzlichen Verstärkungen aus nichtrostendem Stahl. Die Lagerung erfolgt bereichsweise konstant und nichtlinear (Ausfall unter Zug). Es wird auf die Belastungen aus Füllung, anstehendem Erdreich und Auftrieb eingegangen. Des Weiteren wird die Optimierung der Bauteile aufgezeigt.
Screenshots
Produkt-Features

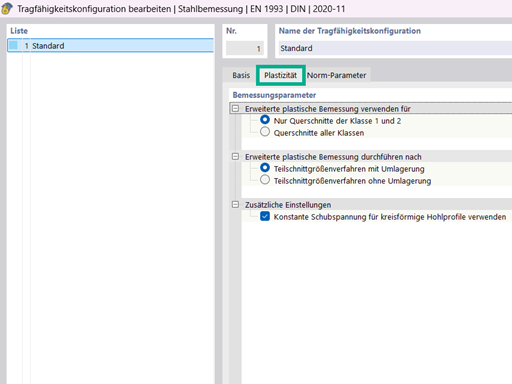

Optionen für teilschnittgrößenbasierte plastische Nachweise nach EC 3.

Im Add-On Stahlbemessung steht Ihnen das Teilschnittgrößenverfahren mit und ohne Umverteilung von Prof. Kindmann für die Stahlbemessung nach EN 1993-1-1 zur Verfügung.

Mit dem Verfahren können plastische Querschnittsnachweise auch in Fällen, die nicht explizit im Eurocode geregelt sind (z. B. Interaktion mit Wölbbimoment), geführt werden. Das Verfahren lässt sich in der Tragfähigkeitskonfiguration für die Stahlbemessung aktivieren.

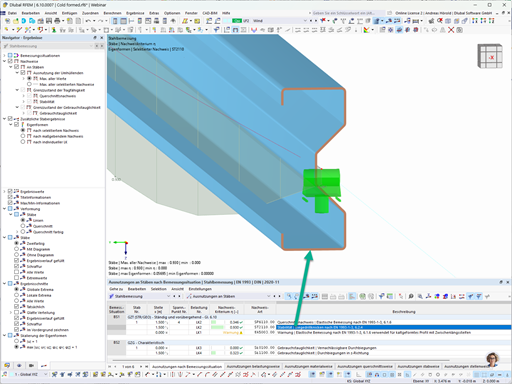

Stabilitätsanalyse von kaltgeformtem Sigma-Profil gemäß EN 1993-1-3
