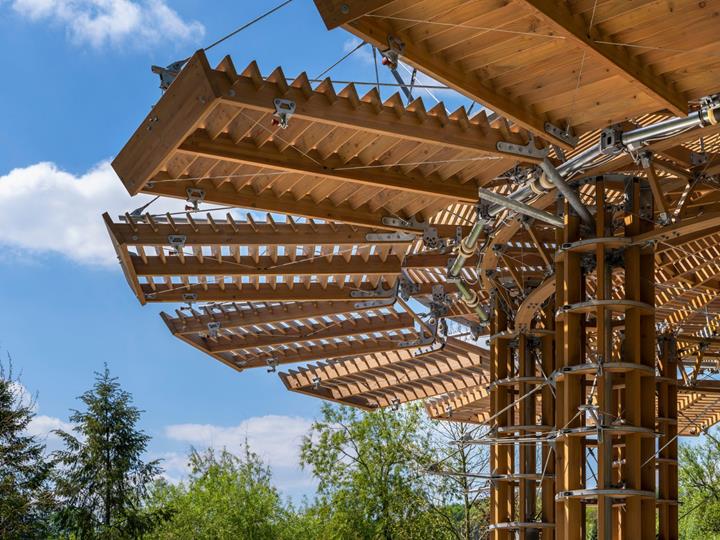

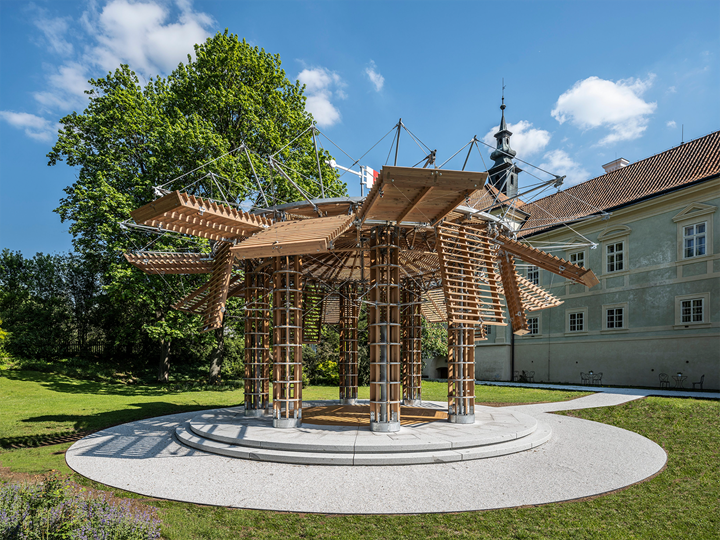

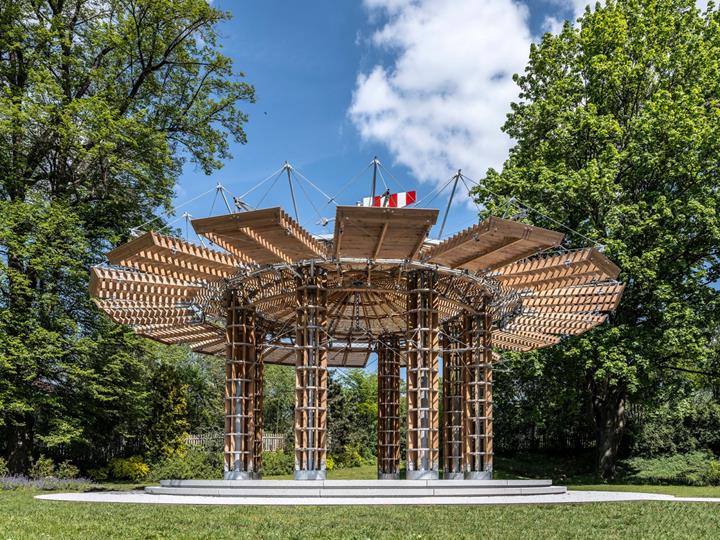

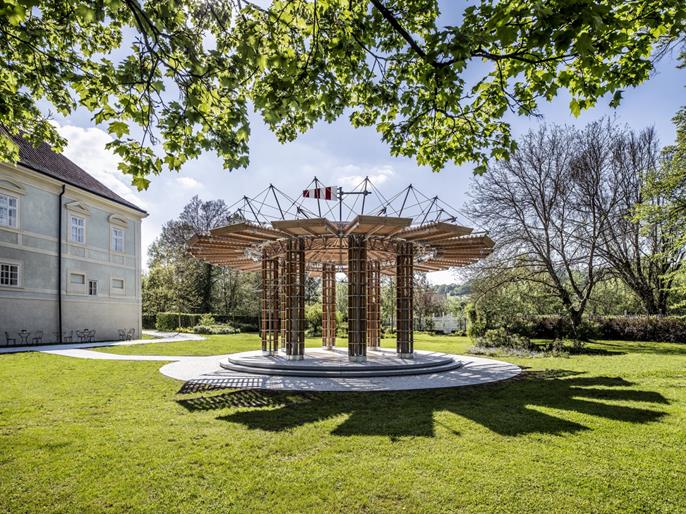

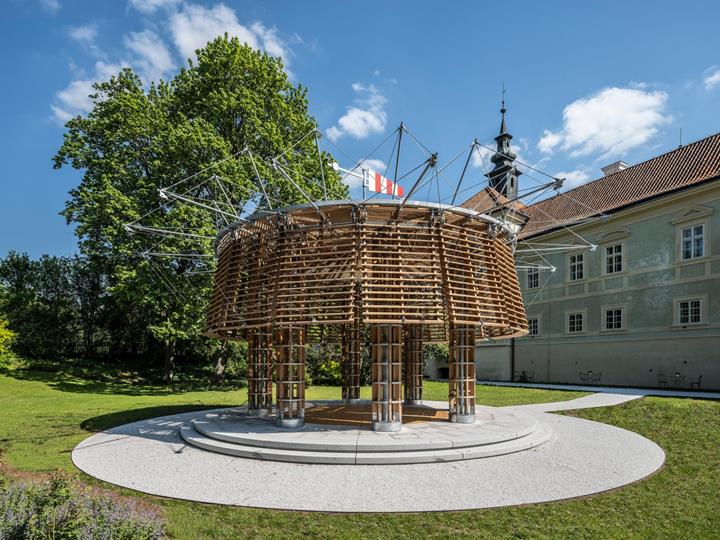

Восьмиугольный кинетический павильон имеет в основании конструкцию двух перекрывающихся квадратов, что влияет на перекрытие, колонны и кровлю. Павильон имеет деревянные колонны и кровлю, а также оснащён 16 подвижными панелями. С их помощью можно изменять внешний вид павильона, адаптироваться к погоде и управлять освещением и окружающей атмосферой в пространстве. Подъемный механизм панелей управляем
Конструктивное решение проекта

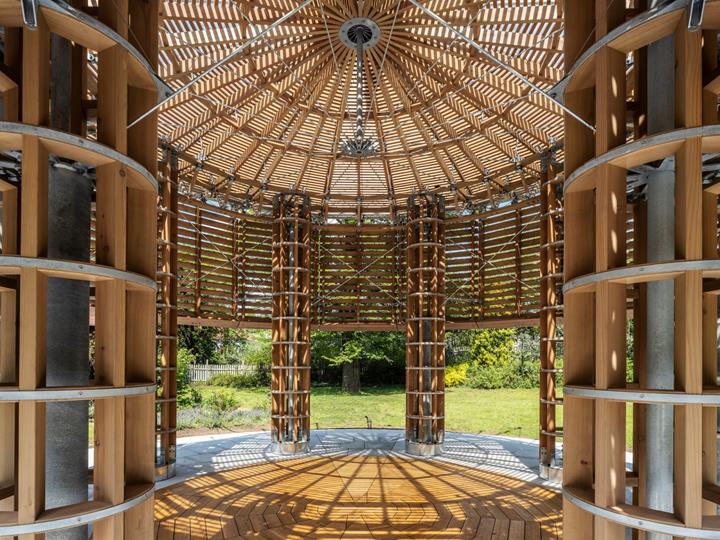

Устойчивость конструкции обеспечивается четырьмя стальными колоннами, закрепленными в бетонном кольцевом фундаменте, которые достигают высоты 2 метров, скрытых внутри видимых деревянных колонн. Данная высота позволяет создать достаточное пространство для посетителей, чтобы войти в беседку без ограничений, и в то же время над их головами имеется пространство для системы стальных тросов, которые соединены с круглым кольцом на оголовке колонны и, таким образом, которые вместе обеспечивают жесткость всей конструкции. Круглое кольцо было выполнено в виде треугольной пространственной балки со стропильными полками, ориентированными к центру конструкции. Они в сочетании со стальными анкерными стяжками образуют конструкцию кровли, которая также поддерживает вращающийся флюгер. Конструкция павильона затем покрыта мембраной из прозрачной мембраны ETFE.
Решения с помощью Dlubal Software

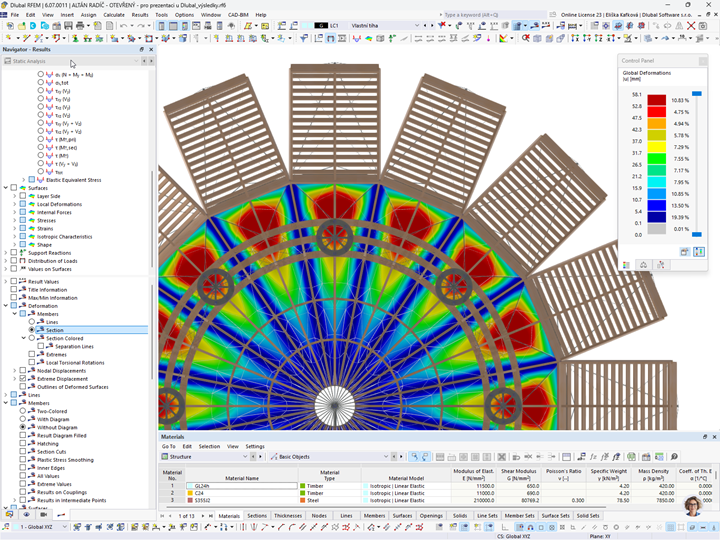

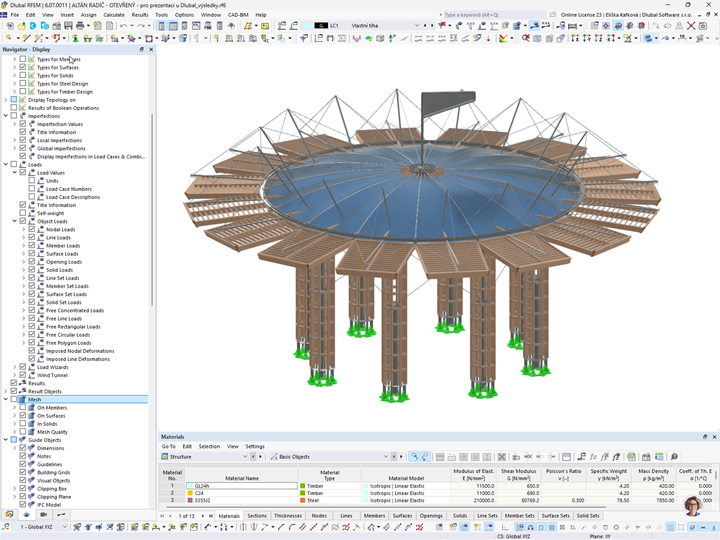

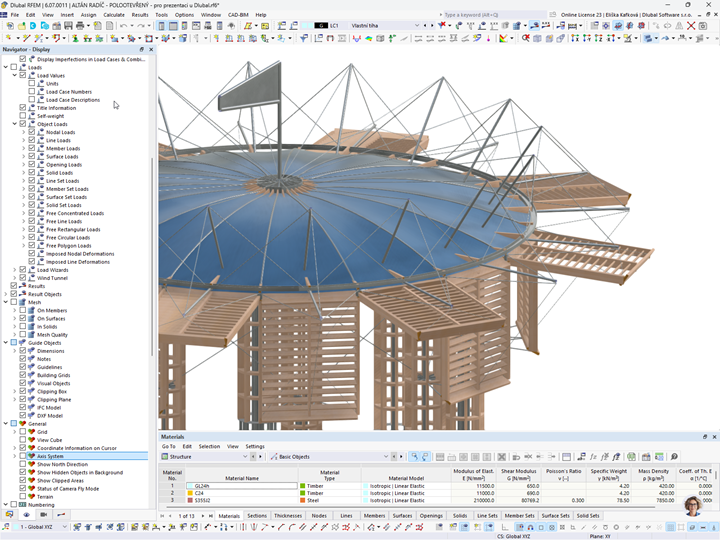

Конструкция была спроектирована в RFEM 6 с использованием аддонов Расчёт деревянных конструкций, Расчёт стальных конструкций и Поиск формы для расчёта деревянных, стальных и мембранных конструкций. Расчёт раскройной формы был также выполнен непосредственно в RFEM. Ветровая нагрузка была рассчитала с помощью программы RWIND.

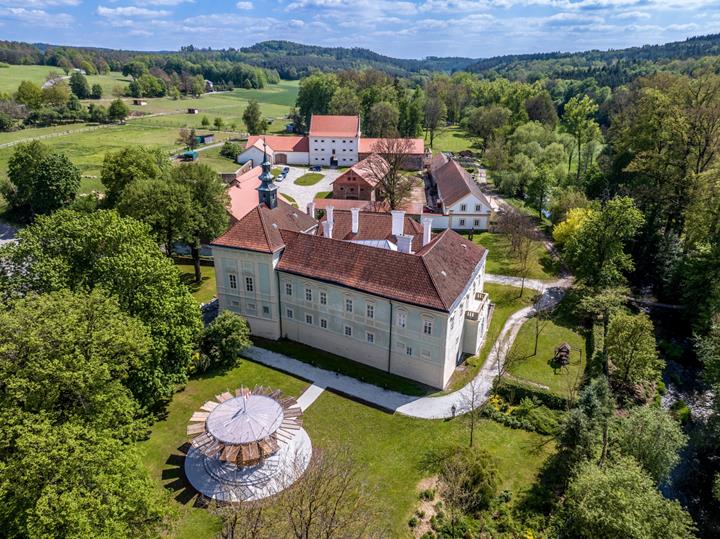

| Место | Замок Радич Чешская республика |
| Конструктивное решение проекта | TIMBER DESIGN s.r.o. Ing. Zbyněk Šrůtek, Česká Skalice, ČR |
| Архитектурный проект | Huť architektury Martin Rajniš s.r.o. Prof. Ing. arch. Martin Rajniš MgA. David Kubík Ing. arch. Tomáš Kosnar Ing. arch. Jáchym Daniel TIMBER DESIGN s.r.o. Ing. Zbyněk Šrůtek, Ческа Скалице, Чехия |
