Стыки и соединения из стали по МКЭ
  • Аддон для RFEM 6
  • Соединения

Стыки и соединения из стали по МКЭ

Аддон «Стальные соединения» для RFEM задаёт новые стандарты в расчёте стальных соединений всех форм и типов нагрузок с помощью специальных моделей КЭ и материалов. Моделирование происходит полностью в фоновом режиме, что дает вам полный контроль через интуитивно понятный и простой в использовании интерфейс.

Рассчитывайте, подбирайте размеры и проектируйте стальные конструкции и их соединения с помощью одного мощного пакета программ. RFEM, дополненный аддонами «Расчёт стальных конструкций» и «Стальные соединения», позволяет выполнять точный и соответствующий нормативам расчёт стальных стержней и стальных соединений по Еврокоду и американской норме ANSI/AISC 360. Попробуйте в работе последовательный и интегрированный процесс проектирования от начала и до конца.

Скачать иконку Скачать бесплатную пробную версию
Subnavigation
01
Обзор
02
CBFEM
03
Характеристики
04
Результаты
05
Нормативы
06
Примеры
Icon representing RFEM 6, a finite element analysis software application.

Зачем использовать две программы для расчёта конструкций, если достаточно одной?

Оптимизируйте расчёт и проектирование стальных соединений с помощью RFEM и аддона «Стальные соединения». Это мощное комплексное решение позволяет избежать подверженного ошибкам и трудоёмкого импорта данных, такого как перенос стержней, эксцентриситетов и сочетаний нагрузок. Воспользуйтесь преимуществами автоматического и последовательного обновления ваших расчётов при каждом изменении модели — эффективно и всё из одного источника.

Повысьте эффективность и точность при моделировании и расчёте стальных соединений

  • Повышение эффективности: Не требуется импорт или экспорт данных, что экономит ваше время и деньги
  • Автоматические обновления при изменении конструкции
  • Максимальная прозрачность благодаря полностью видимой и настраиваемой подмодели
  • Невероятная гибкость благодаря готовым и редактируемым шаблонам
  • Высококачественная 3D-визуализация для впечатляющих презентаций как модели соединения, так и отдельных соединений в целой модели
  • Функции точного измерения и определения размеров для точек компонентов соединения

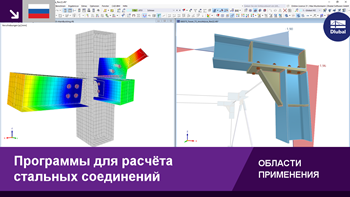

Видео: Проектирование и расчёт стальных соединений по методу КЭ

Основные функции аддона «Стальные соединения»

Вычисление начальной жёсткости Sj,ini Модель пластического материала для расчёта сварных швов Расчет по AISC 360 и EN 1993-1-8
Преимущества стальных соединений для RFEM 6

Оцените преимущества комплексного решения!

  • Нет необходимости в сложном импорте данных из внешних программ.
  • Стальные соединения любого типа, формы и нагрузки.
  • Автоматическое обновление при изменениях конструкции, нагрузок и сочетаний нагрузок.
  • Согласованное и унифицированное инженерное программное обеспечение для всех областей расчёта и проектирования конструкций.
  • Множество предустановленных шаблонов соединений.
  • Высококачественная 3D визуализация соединений, как по отдельности, так и в пределах всей конструкции.
  • Поворотная жёсткость: Автоматическая интеграция рассчитанных начальных жёсткостей Sj,ini в общую конструкцию.
  • Без эффекта «чёрного ящика»: Полная прозрачность благодаря подробному анализу моделей RFEM, созданных в фоновом режиме.
  • Возможность отделить созданную модель RFEM от аддона, чтобы изменить и рассчитать её индивидуально как модель RFEM.
  • Единый расчёт соединений и стержней.
  • Нет необходимости иметь дело с несбалансированными внутренними силами при импорте нагрузок из внешних программ.
  • Полное программное решение для всех областей расчёта конструкций, поддерживаемое опытным коллективом из 20 инженеров службы техподдержки.
Значок "Отзывы пользователей"

Узнайте, что наши пользователи говорят о продуктах Dlubal!

Значок опоры

Откройте для себя Dlubal в прямом эфире и зарезервируйте онлайн-демонстрацию продуктов!

Скачать иконку

Попробуйте бесплатную версию для тестирования на 90 дней

Расчёт и проектирование стальных соединений по EN 1993-1-8 и AISC 360

Программное обеспечение Dlubal для расчёта и проектирования стальных соединений задаёт новые стандарты проектирования металлоконструкций. Оно поддрживает все типы соединений, их формы и нагрузки – болтовые, сварные или в форме стальных фундаментных плит с анкерными болтами. Автоматизированное создание конечно-элементных RFEM-моделей в фоновом режиме обеспечивает точные и эффективные расчеты для всех рассматриваемых сценариев выхода из работы.

Аддон Стальные соединения поддерживает подрробный расчёт стальных пластин, болтов, сварных швов и фундаментных стальных плит по нормам ЕN 1993-1-8 и AISC 360 и обеспечивая соответствие международным нормативам.

Дополнительная информация

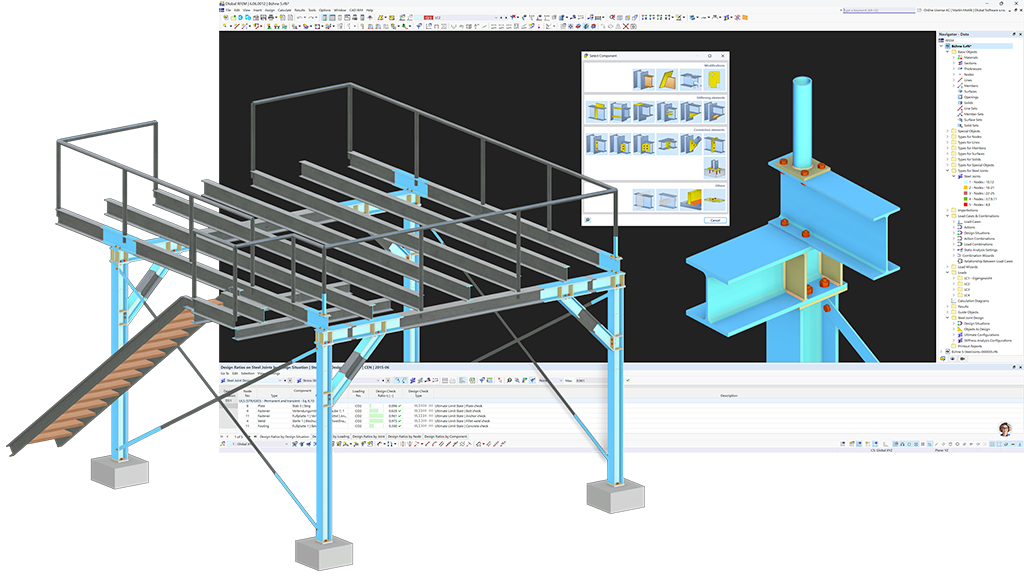

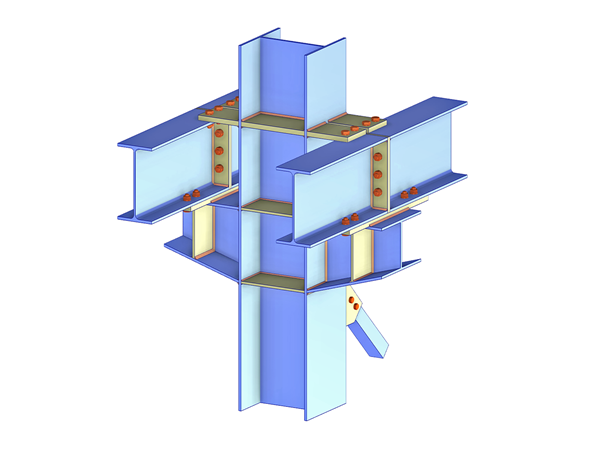

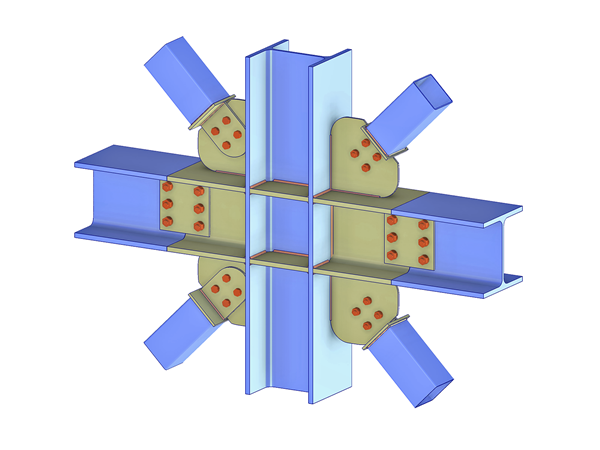

Стальная конструкция с несколькими типами соединений
Значок "Стальные соединения"
Стальная конструкция с несколькими соединениями, включая цветовой градиент для визуализации коэффициентов использования соединения пластин

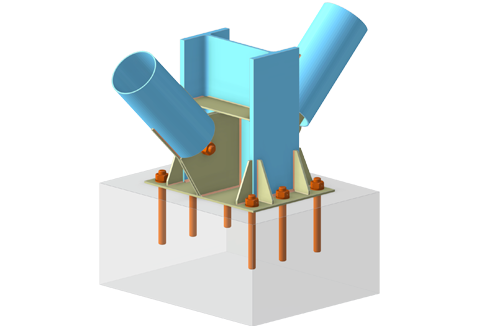

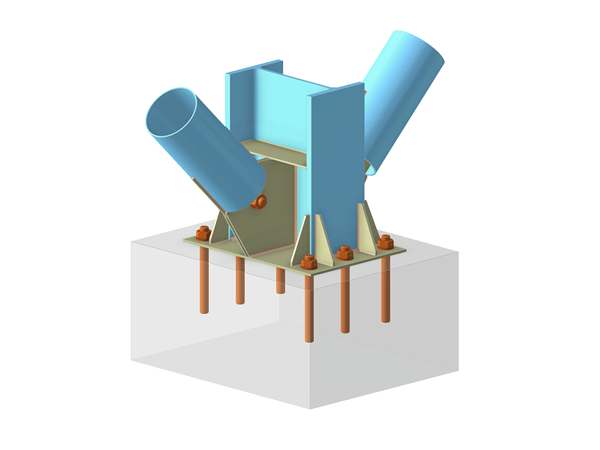

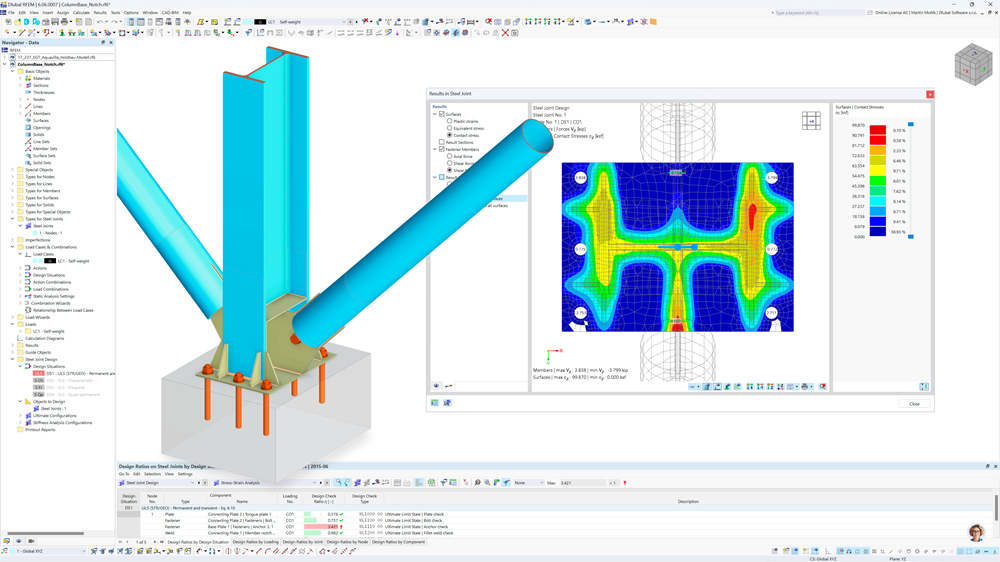

Соединения подколонников и бетонных блоков для фундаментов стальных колонн

Компонент «Опорная плита» соединяет выбранный эталонный элемент с бетонным блоком. Этот компонент позволяет определять анкеры различных диаметров и классов в ортогональной схеме.

Сталевое соединение включает специализированный узел в подсети, который моделирует взаимодействие стали и бетона с учётом анкерного эффекта. Результаты этого подсети используются для расчёта бетонного блока (контактное напряжение между опорной плитой и её нелинейной опорой) и анкеров (внутренние усилия в элементах конструкции).

Расчётные проверки выполняются следующим образом: проверка взаимодействия стали и бетона и проверка расчёта анкера.

Дополнительная информация

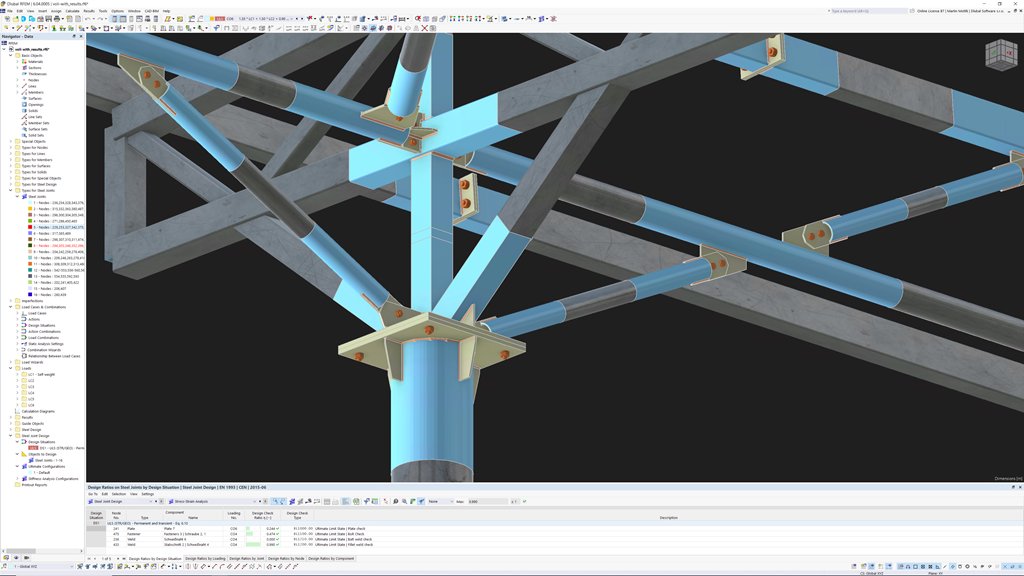

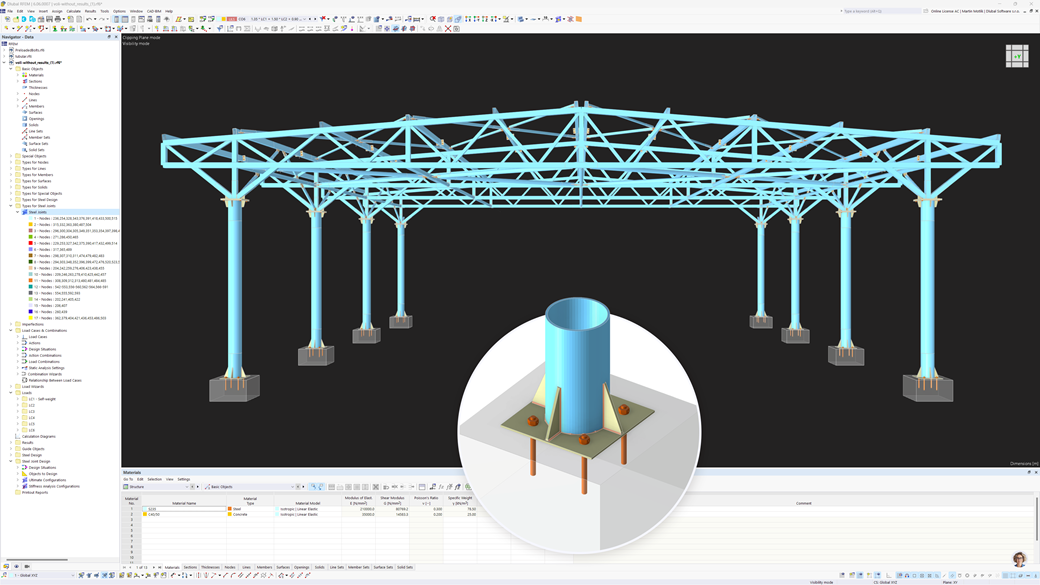

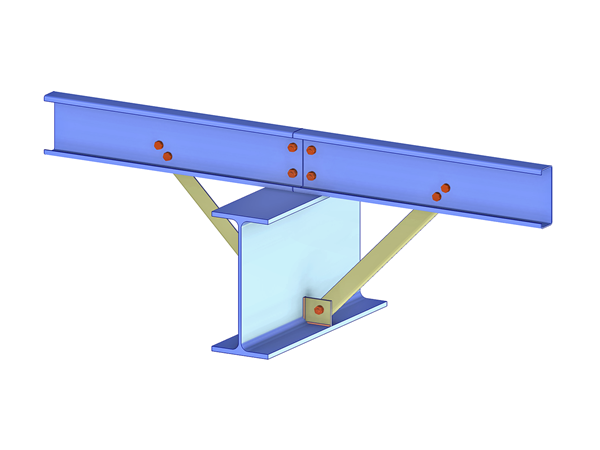

Стальная конструкция кровли с соединениями
Значок "Стальные соединения"

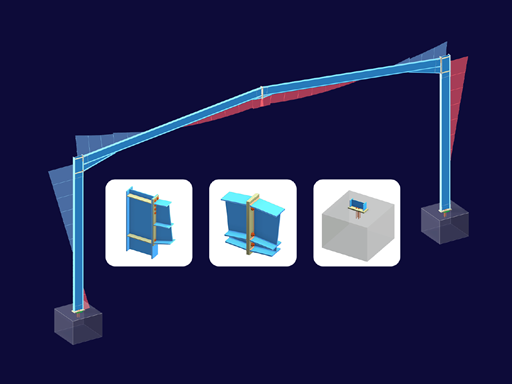

Все в одном: Соединения опорных плит и бетонных блоков, а также другие соединения в единой модели
Ключевые функции модуля Узлы стальных конструкций
  • Полужёсткие шарниры с анализом начальной жёсткости

    Эта новая возможность позволяет инженерам выйти за рамки традиционных допущений о жёстких или шарнирных соединениях, предлагая более точный и гибкий способ представления поведения балочных узлов. Возможность моделирования жёсткости узла через продвинутый анализ начальной жёсткости делает процесс проектирования более реалистичным и оптимизированным, открывая путь к более безопасным и экономичным проектам.

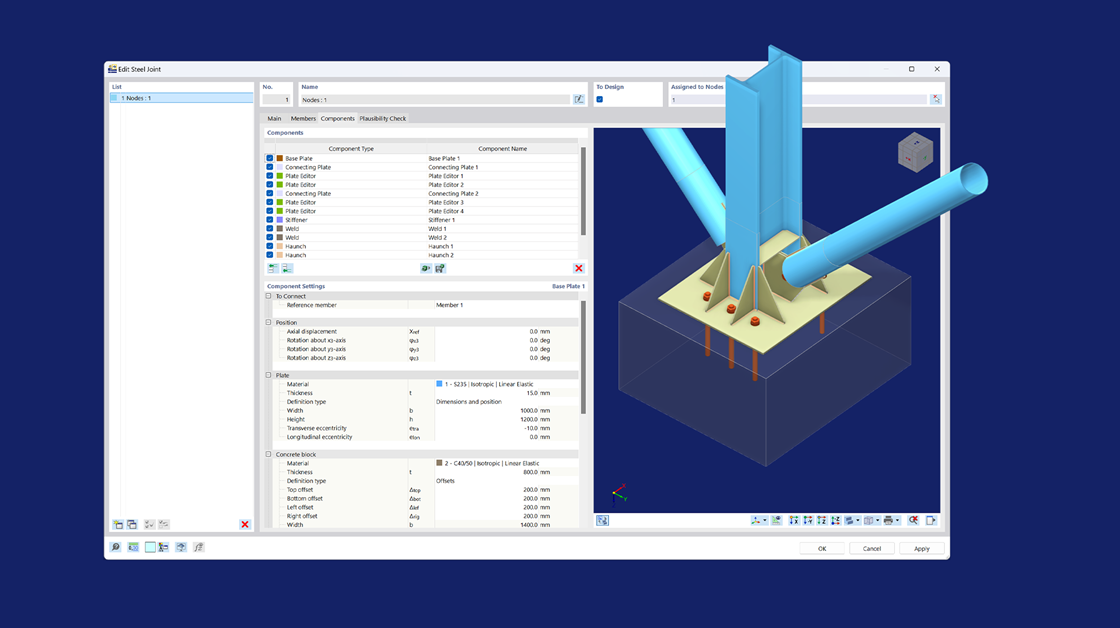

  • Компонентный метод конечных элементов

    Компонентный метод конечных элементов (CBFEM) — это точный и эффективный подход к проектированию стальных соединений, полностью соответствующий стандартам EN 1993-1-8 и AISC 360. Интеграция в RFEM 6 упрощает рабочие процессы, позволяя выполнять все требования к расчёту конструкций на единой платформе.

  • Библиотека соединений в Dlubal Center

    В Dlubal Center есть обширная библиотека с соединениями для модуля Steel Joints.

    Вы можете напрямую получить доступ к этой библиотеке из модуля и назначить предопределенные соединения соответствующим узлам. Вы также можете сохранять пользовательские соединения в библиотеке в Dlubal Center.

RFEM 6 analysis of semi-rigid hinges with initial stiffness shown

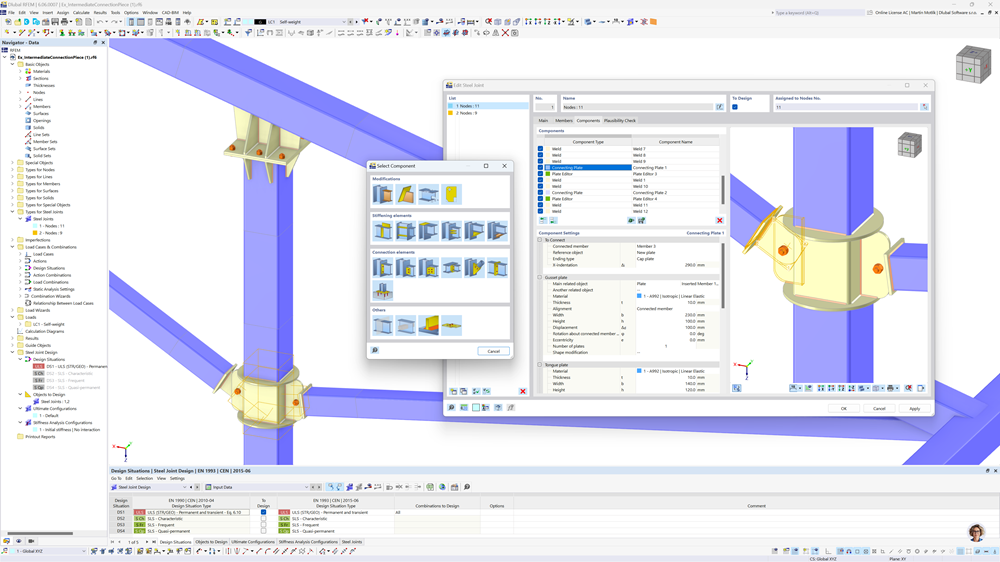

"RFEM 6 dialog box displaying the steel joint component library."

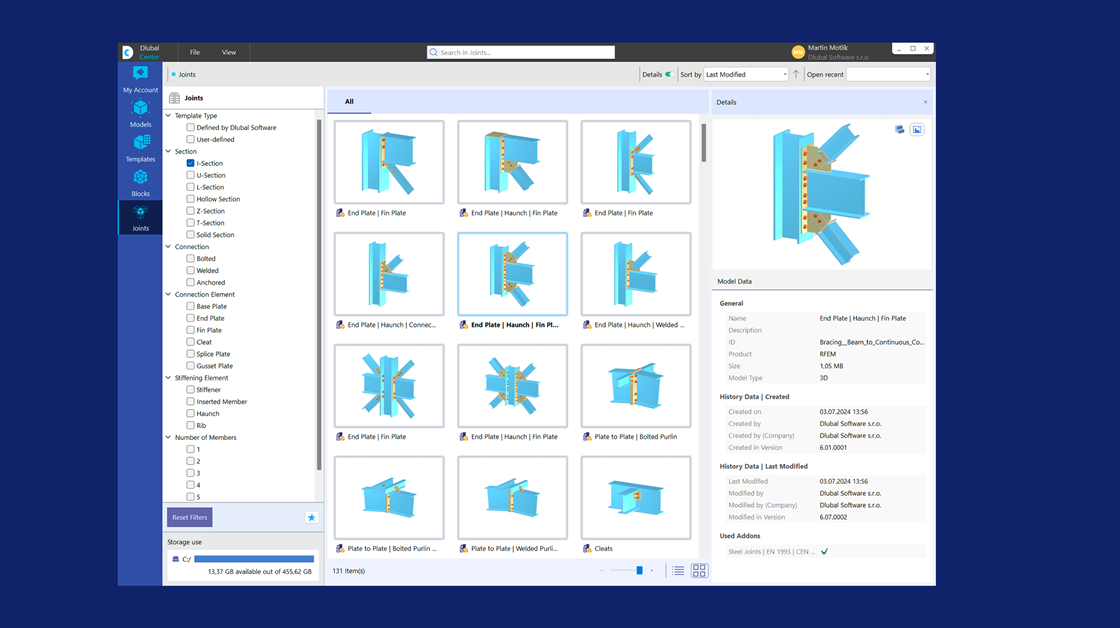

Steel joints blocks displayed in Dlubal Center software interface.

Анализ устойчивости стальных соединений

Для расчёта на устойчивость стальных соединений требуется аддон Устойчивость конструкций для RFEM. Он создаёт специальную расчётную модель для каждого соединения и вычисляет критическое значение коэффициента и соответствующие формы потери устойчивости для всех сочетаний нагрузок. Рассчитываемые критические коэффициенты сравниваются с коэффициентом устойчивости 15.0 по EN 1993-1-1, раздел 5, с возможностью регулирования этого значения. Результаты визуализируются через формы потери устойчивости.

Созданная расчётная модель для анализа устойчивости может быть сохранена вместе с результатами как отдельная модель RFEM и использована повторно.

Подробнее

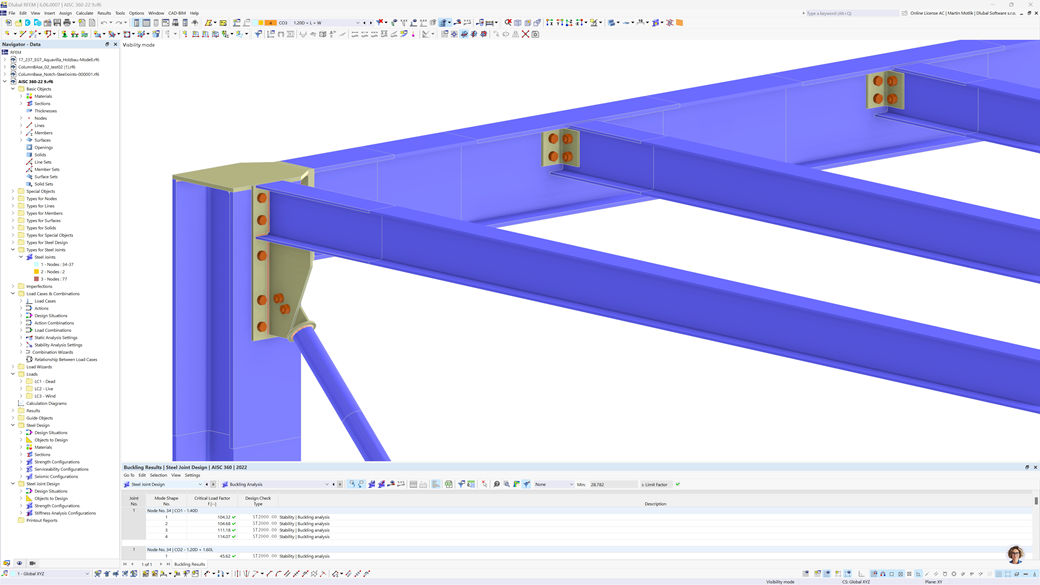

Расчёт на устойчивость

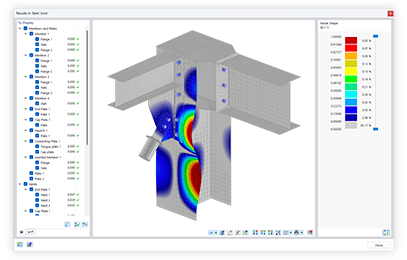

Расчет устойчивости стальных соединений при потере устойчивости
Результаты расчёта на устойчивость: форма потери устойчивости и наименьшие коэффициенты критической нагрузки соединения

Преднапряжённые болты

Предварительно напряженные болты повышают прочность и жесткость соединения, предотвращают относительную деформацию и улучшают сопротивление усталости.

Аддон «Стальные соединения» позволяет учитывать предварительное напряжение болтов при расчете всех компонентов.

Предварительное напряжение можно легко активировать в параметрах болта с помощью флажка. Это влияет как на анализ напряжений и деформаций, так и на анализ ж1сткости.

Подробнее

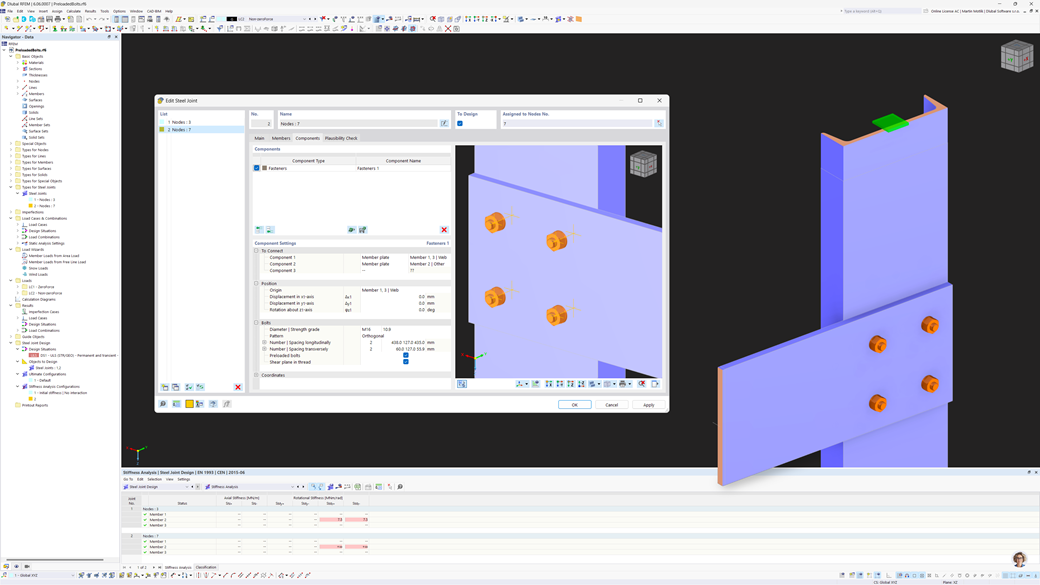

Предварительно растянутые болты | Диалог
Диалоговое окно «Изменить стальной узел», Вкладка «Компоненты» | Флажок для активации преднапряжённых болтов

Модели для скачивания | Аддон «Стальные соединения»

Стальной узел для конструкции подкранового пути

Стальной узел для конструкции подкранового пути

Конструкция подкранового пути усилена сварными соединениями с помощью диагоналей. Несущие двутавровые балки для крана и L-образные диагонали моделируются в качестве сборных профилей.

Модель 004373 | Заглушка в соединении стыковой плиты с распоркой

Соединение заглушки с плитой с усилением

Ein mehrstöckiges Stahlgebäude mit stabilem Rahmen widersteht Schwerkraft- und lateralen Lasten. При этом заглушки в накладках с элементами жесткости можно использовать в точках пересечения балок и колонн.

Модель 004361 | Соединение раскоса

Соединение раскоса

Связь - это короткий диагональный конструктивный элемент, расположенный у незакрепленного пояса балки или колонны для предотвращения потери устойчивости плоской формы изгиба.

Стальное соединение колонны с железобетонным фундаментом

Стальное соединение колонны с железобетонным фундаментом

Модель RFEM стального соединения между двутавровой колонной с соединенными диагоналями из стали CHS и железобетонным фундаментом колонны.

Другие модели

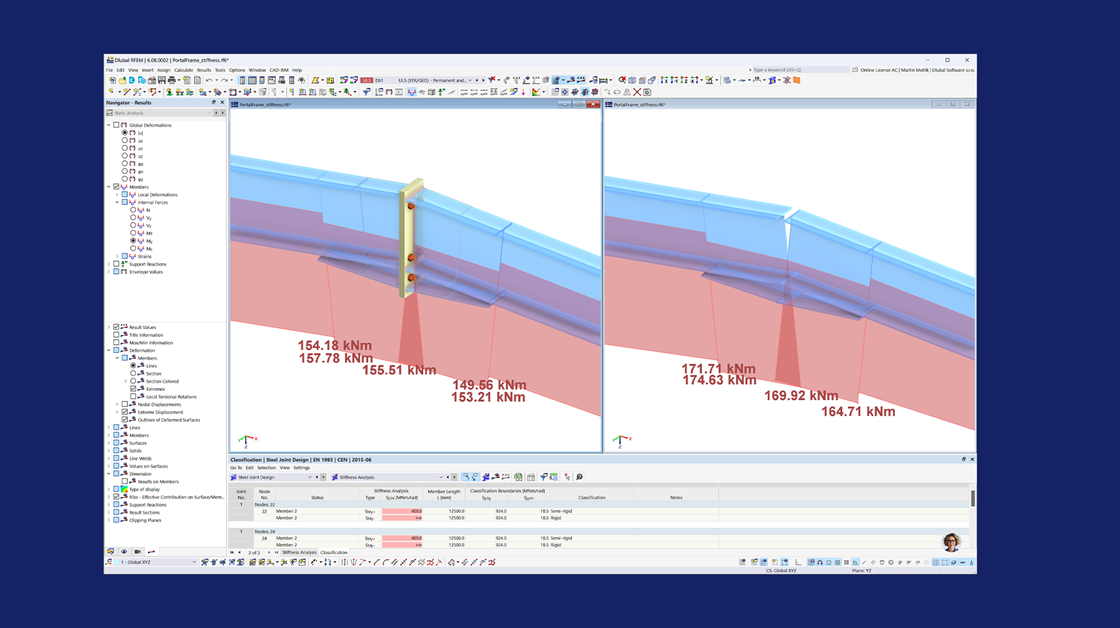

Расчёт начальных жёсткостей Sj,ini и автоматическая передача в конструкцию

Начальная жёсткость Sj,ini является решающим параметром для оценки, может ли соединение быть охарактеризовано как жёсткое, деформируемое или шарнирное.

В аддоне Стальные соединения можно определить начальные жёсткости Sj,ini по Еврокоду (EN 1993-1-8 раздел 5.2.2) и AISC (AISC 360-16 кл. B3.4) в зависимости от усилий N, My и/или Mz.

Опциональная автоматическая передача начальных жёсткостей позволяет напрямую передавать их в качестве жёсткостей узловых шарниров в RFEM. После этого осуществляется перерасчёт всей конструкции, и полученные усилия автоматически передаются как нагрузки в расчёт и проектирование моделей соединений.

Этот автоматизированный итерационный процесс устраняет необходимость в ручном экспорте и импорте данных, что снижает объём работы и минимизирует потенциальные источники ошибок.

Подробнее

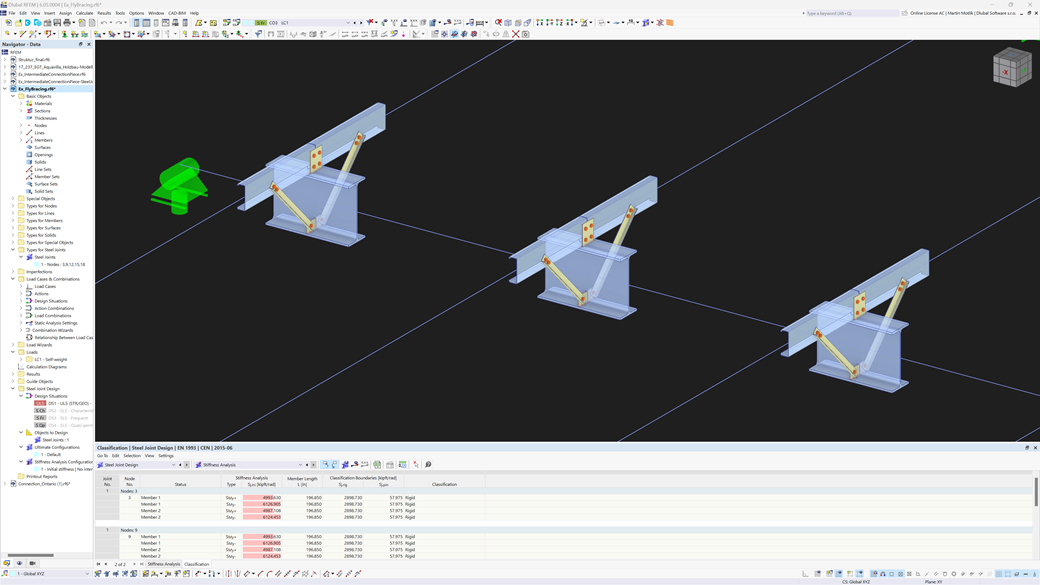

Расчёт начальной жёсткости Sj,ini

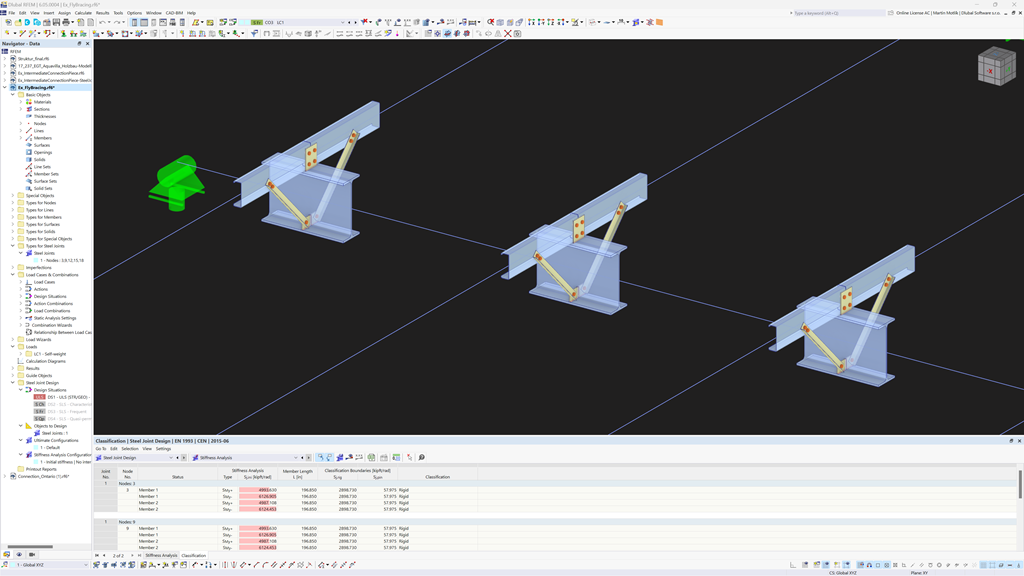

Модель с несколькими стальными соединениями | Таблица с вычисленной начальной жёсткостью Sj,ini и классификацией

Сварные швы в стальных соединениях

Аддон Стальные соединения позволяет задавать различные типы и геометрию сварных швов, такие как угловые и стыковые швы. В автоматически создаваемой расчетной модели сварные швы моделируются с учетом реальности. Сварной шов моделируется как поверхность, внецентренно соединённая с обеих сторон с соединяемыми листами (поверхностями). Этой поверхности шва присваивается особая пластическая модель материала, разработанная в RFEM специально для сварных швов.

Расчет сварных швов проводится в соответствии с действующими нормами, такими как Еврокод и AISC.

Подробнее

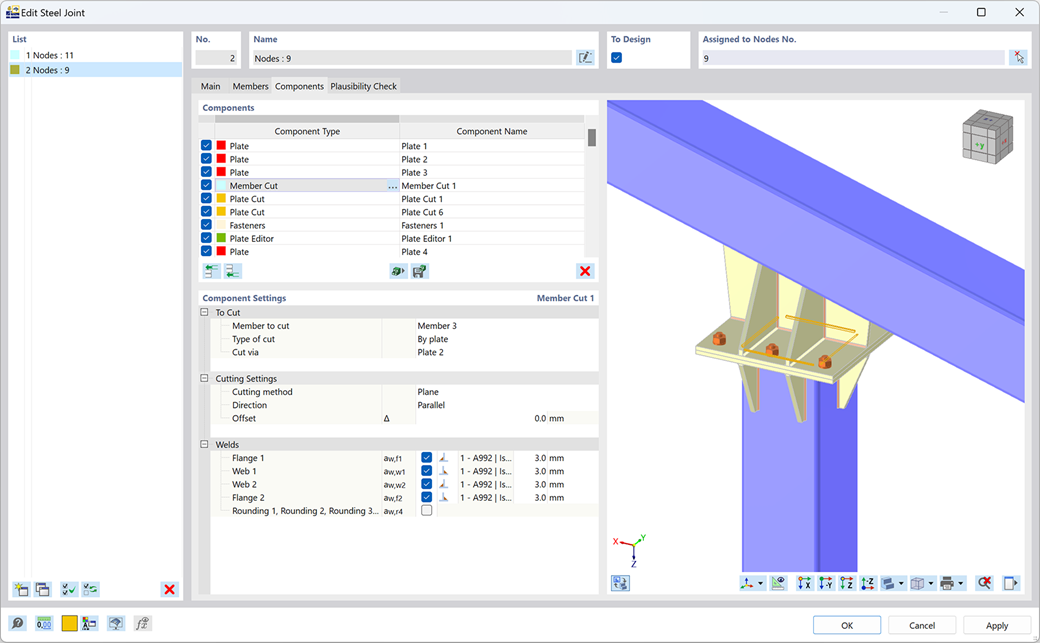

База данных компонентов | Стальные соединения
Задание сварных швов в аддоне "Стальные соединения"

Расчёт стальных соединений по нормативам различных стран

Аддон «Стальные соединения» использует для расчёта стальных соединений нормы EN 1993‑1‑8 (Еврокод 3, включая национальные приложения), а также американскую норму ANSI/AISC 360‑22. Затем выпускаются и другие нормативы.

Нормы, поддерживаемые в настоящее время в аддоне Стальные соединения

Флаг Европейского Союза EN 1993-1-8: Еврокод 3: Расчёт стальных конструкций
EN-US | Флаг AISC 360-22 (норма США)
EN-US | Флаг AISC 360-16 (норма США)

Интернет-магазин

Составьте свой индивидуальный пакет программ и узнайте все цены онлайн!

В интернет-магазин

Рассчитать стоимость

2 670,00 USD
+0,00 USD
Стальные соединения для RFEM 6
Общая сумма 2 670,00 USD

Цена действительна для Соединенные Штаты.

Отличная профессиональная поддержка

Я бы хотел поблагодарить всех сотрудников компании Dlubal за отличную, комплексную и профессиональную поддержку и пожелать им много успехов в их дальнейшей работе!

Мощная, просто использовать, просто освоить...

Мы внедрили в свою работу программы Dlubal и не оглядываемся назад. Мощная, удобная в использовании, лёгкая в освоении, с невероятно простым выводом результатов (после настройки).

Первые шаги в RFEM 6

Вы еще не работали с RSECTION или работаете с ней редко? Здесь вы найдете полезные советы и рекомендации, которые помогут вам начать работу с программами Dlubal.

Подробнее
Начало работы в интерфейсе RFEM 6 с ясными меню и панелями инструментов Скриншот, показывающий начальный интерфейс пользователя RFEM 6 с параметрами настройки

Расчётные модели для скачивания

Ознакомьтесь с широким спектром моделей для расчёта конструкций для RFEM, RSTAB, RSECTION и RWIND. Идеально подходит для учебных пособий или как образец для технического вдохновения.

Скачать модели
Загружаемые шаблоны технических моделей для точного анализа конструкций. Мобильное отображение с моделями расчёта конструкций, доступными для скачивания, с видимыми миниатюрами и названиями.
События

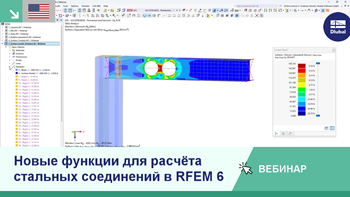

Видеоролики
Модели для скачивания
Статьи из базы знаний

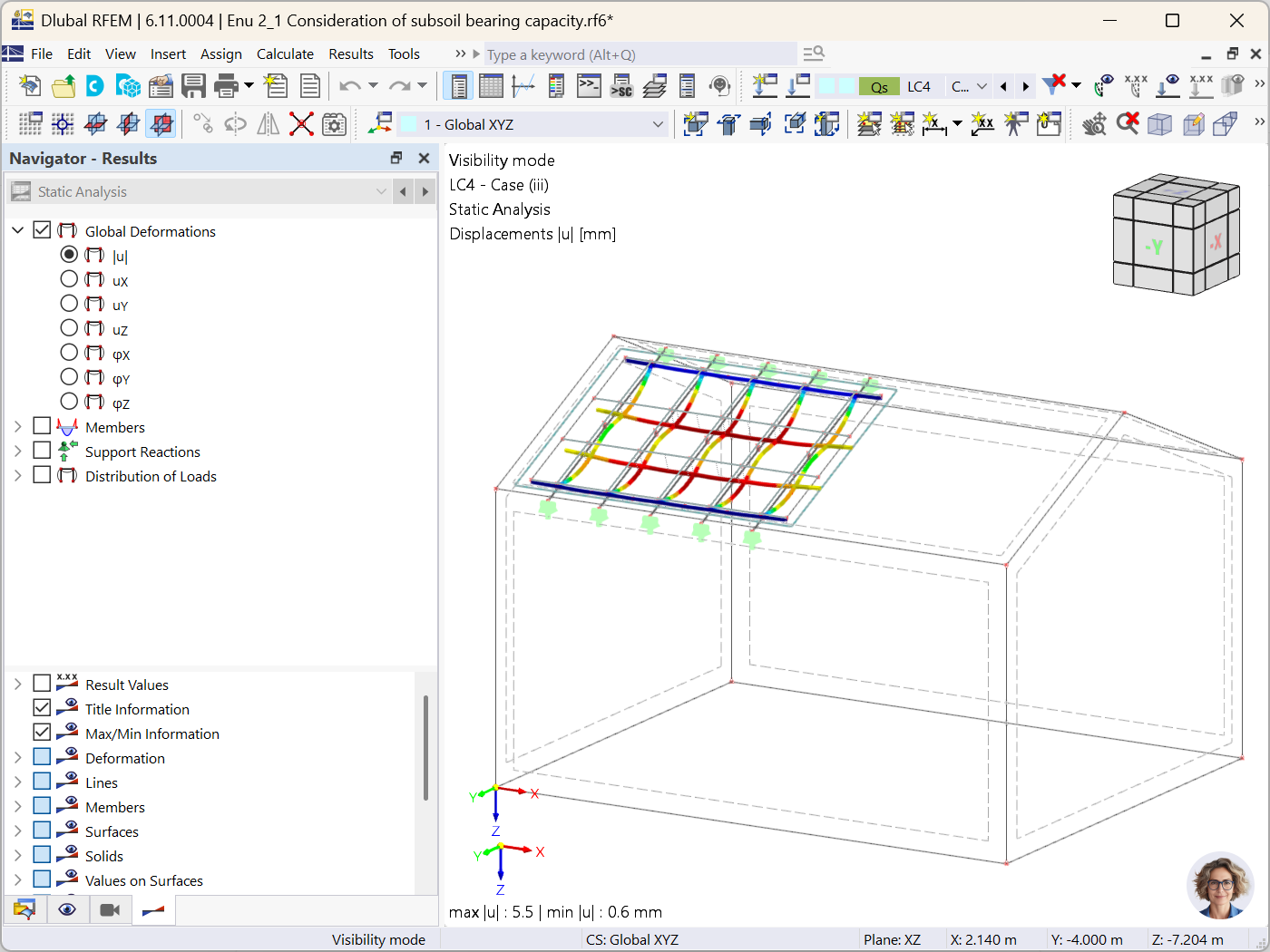

Программа RFEM 6 для расчёта солнечной установки на крыше здания.
Эта статья освещает семь основных задач структурного проектирования, с которыми сталкиваются инженеры в солнечной индустрии. Она также исследует, как программные решения Dlubal помогают справиться с этими задачами, обеспечивая эффективные, надежные и соответствующие нормативам проекты систем солнечной энергии.

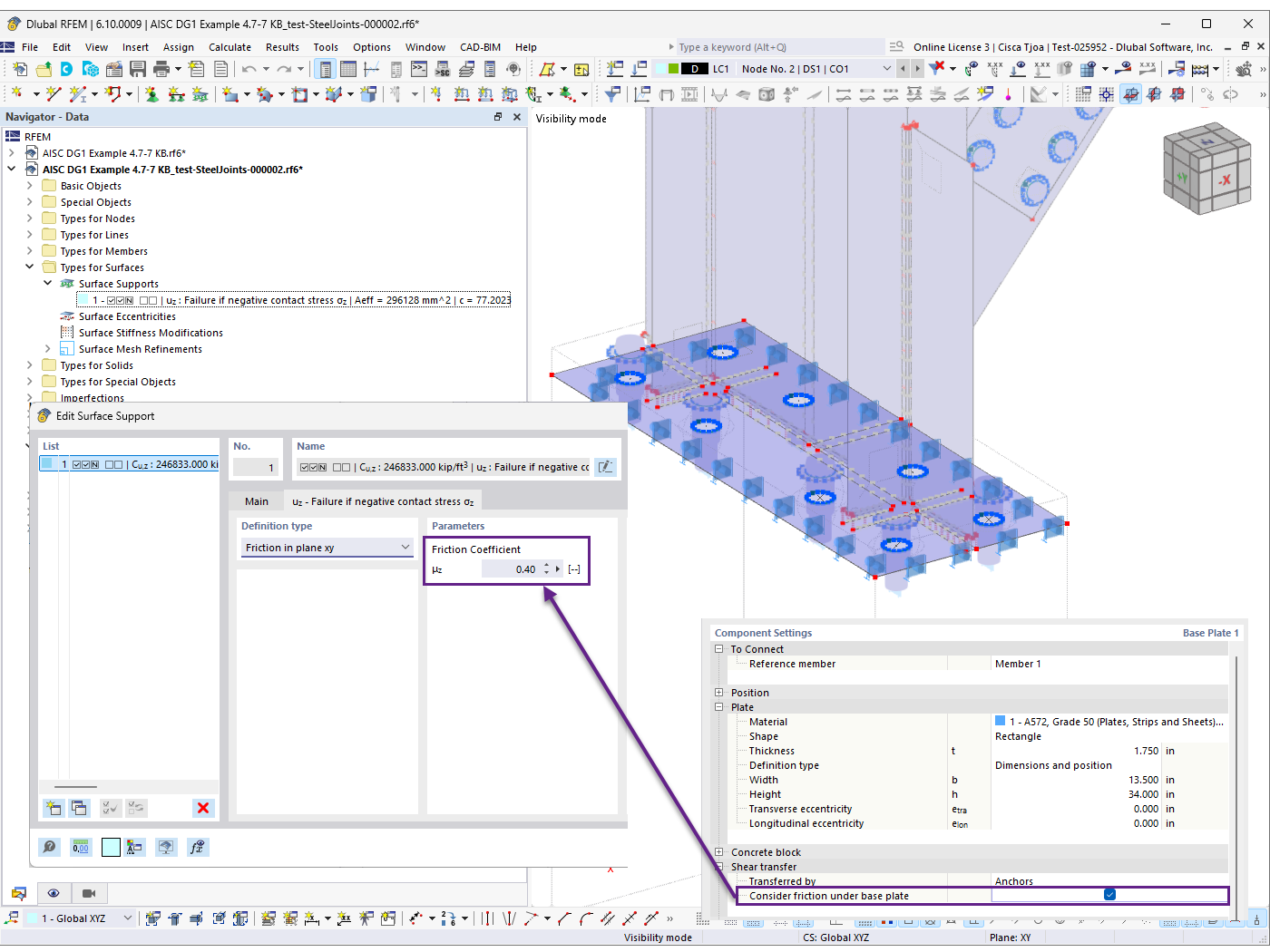

KB 001958 | AISC Base Connection Design Subject to Tension and Shear in RFEM 6
В этой статье представлено проектирование соединения основания, подверженного "растяжению и сдвигу". Пример из AISC Design Guide 1 используется для проверки результатов модели RFEM.

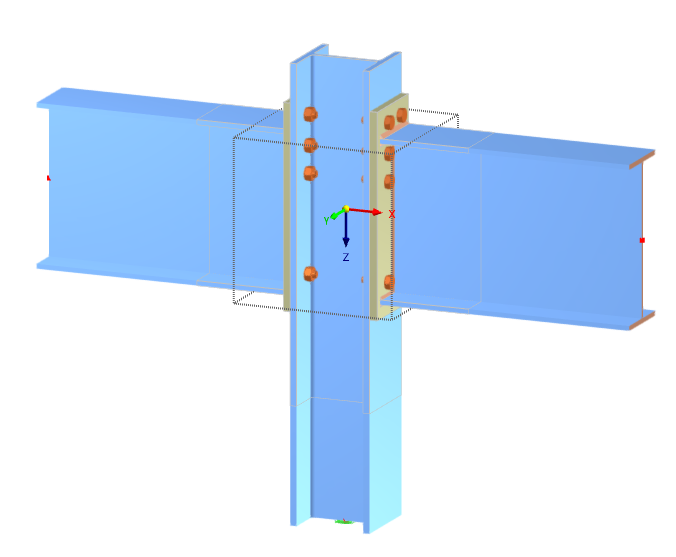

Показано стальное соединение с чёткими деталями соединения между стальными элементами.
Эта статья изучает некоробчатое соединение с болтами на торцевой пластине, которое является распространенным стальным конструктивным соединением, используемым в строительстве. Аналитические расчеты на основе руководящих принципов Еврокода 3 сравниваются с результатами, полученными с помощью дополнительного модуля Steel Joints в RFEM 6. Основное внимание уделяется оценке точности и надежности метода CBFEM в моделировании структурного поведения и реакций нагрузки в стальных конструкциях. Это исследование направлено на углубление понимания того, насколько хорошо программное обеспечение FEM выполняет свои функции, предоставляя практические советы для специалистов в области строительного проектирования.
Модель с интегрированными стальными узлами, демонстрирующая взаимодействие соединений и конструкции в расчёте
В нашей статье исследуется важность учета взаимодействия конструкция с узлом при моделировании и расчете, а также то, как это сделать в RFEM 6.
Скриншоты

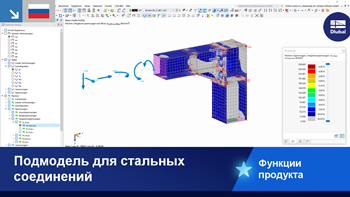

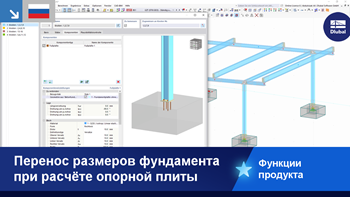

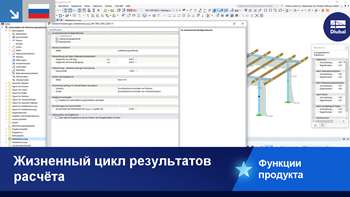

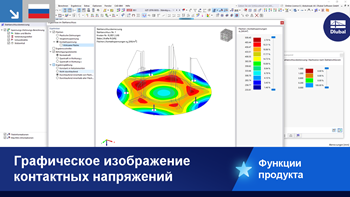

Функции продуктов

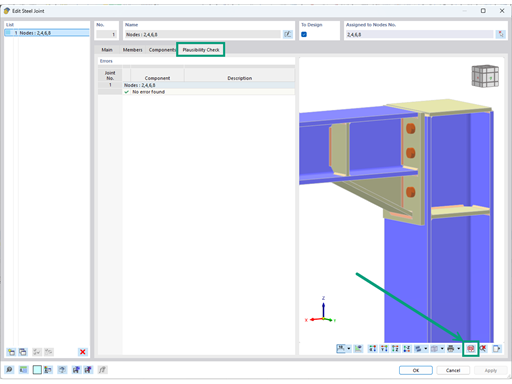

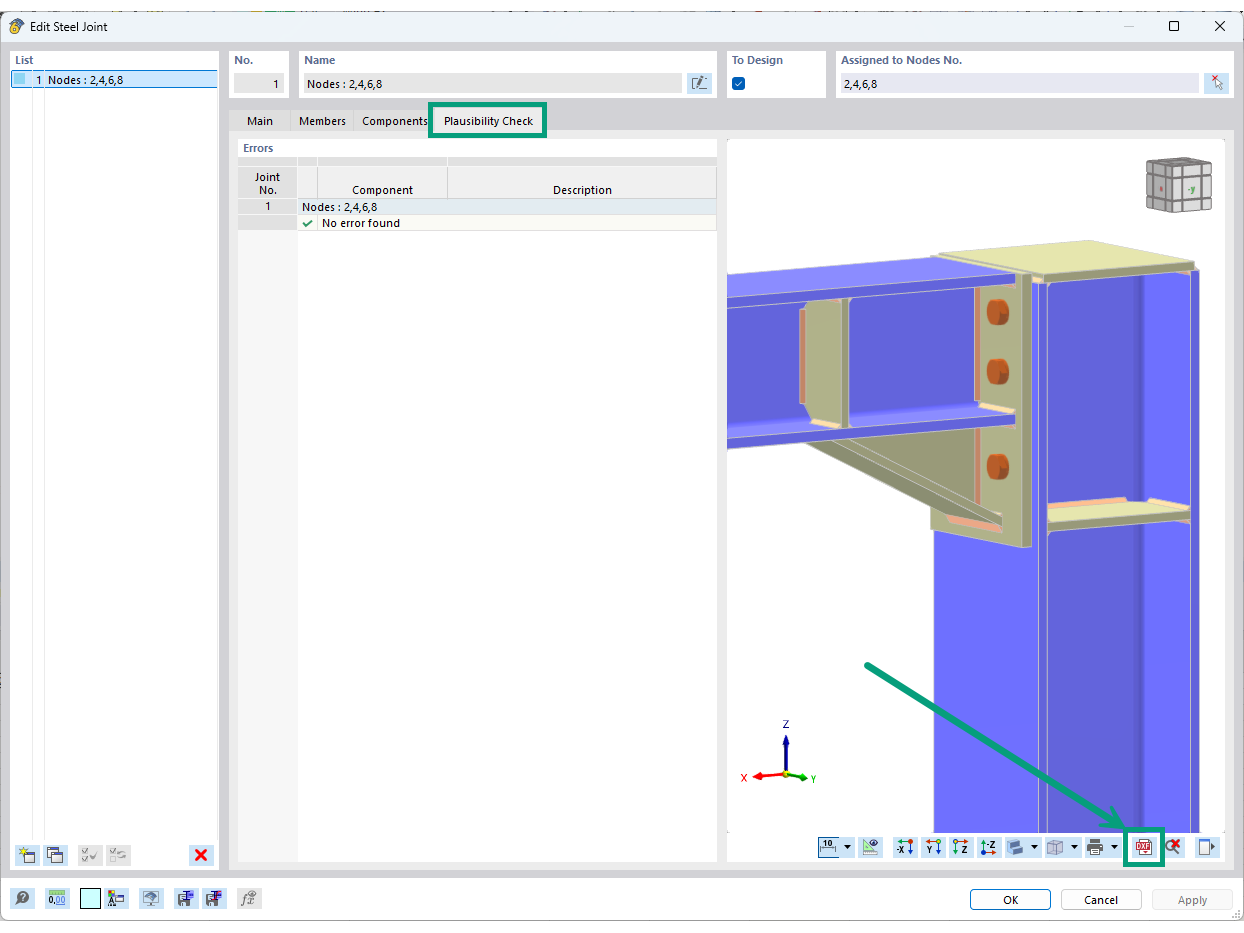

Изображение файла 3D-DXF стального соединения для использования в CAD-программах.

В надстройке Стальные соединения у вас есть возможность создать DXF-файл из геометрии соединения. Создаются 3D-линейные модели, которые могут быть считаны и обработаны в CAD-программах.

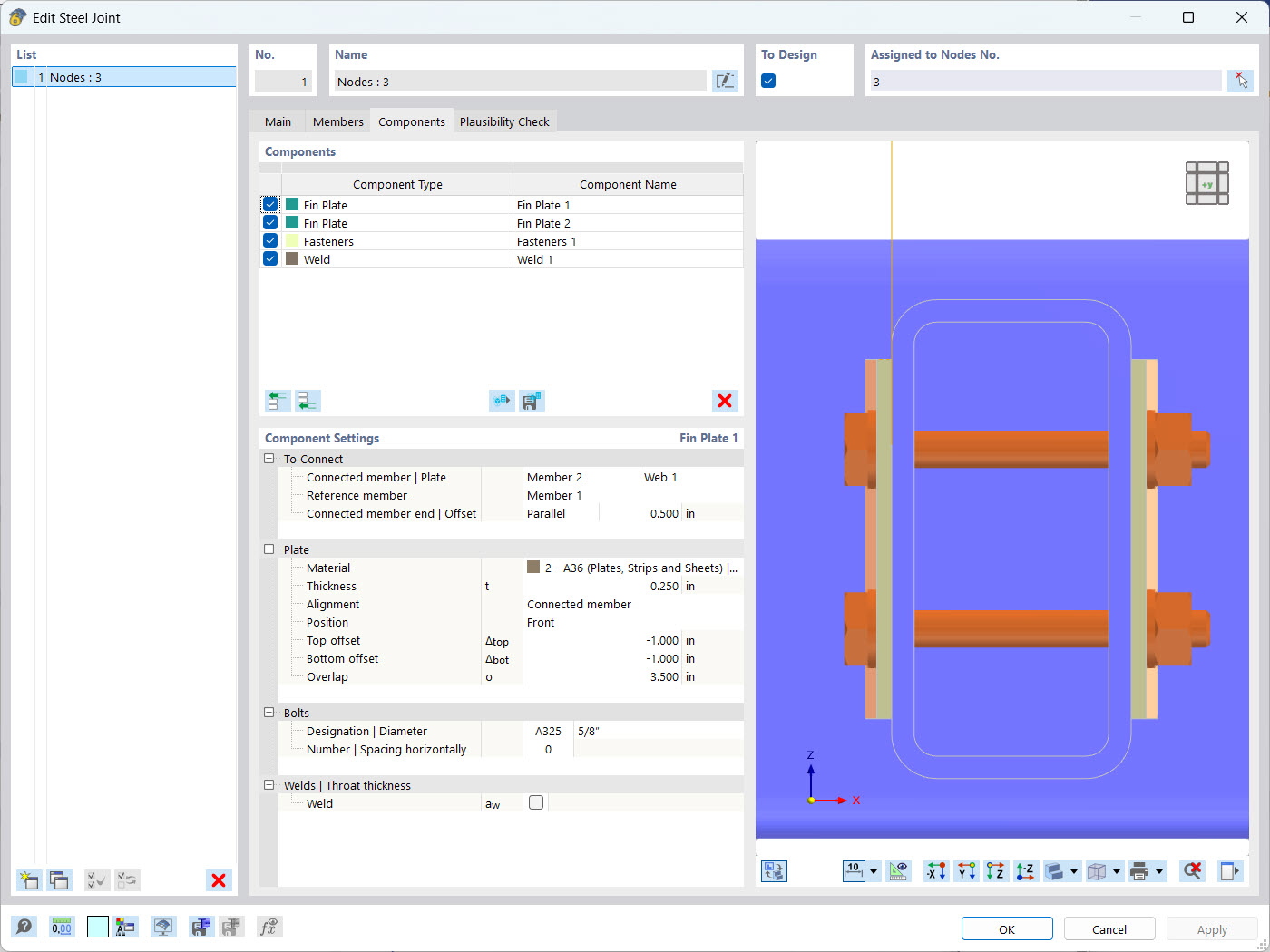

Прямоугольный полый профиль с болтами в качестве соединительных элементов

Дополнение Сталевые Соединения позволяет производить расчет несущей способности сквозных болтов в соединениях с полыми профилями (HSS) в соответствии со стандартами AISC 360 и EN 1993.

При активированной опции 'Проверка стержня сквозного болта' несущая способность сквозного болта определяется на основании уравнения AISC 360 J7-1. Он рассматривается как стержень, проходящий полностью через нестабилизированную конструкцию HSS. Дополнительно проверяется стойкость на вырыв в соответствии с разделом J3.11b стандарта AISC.

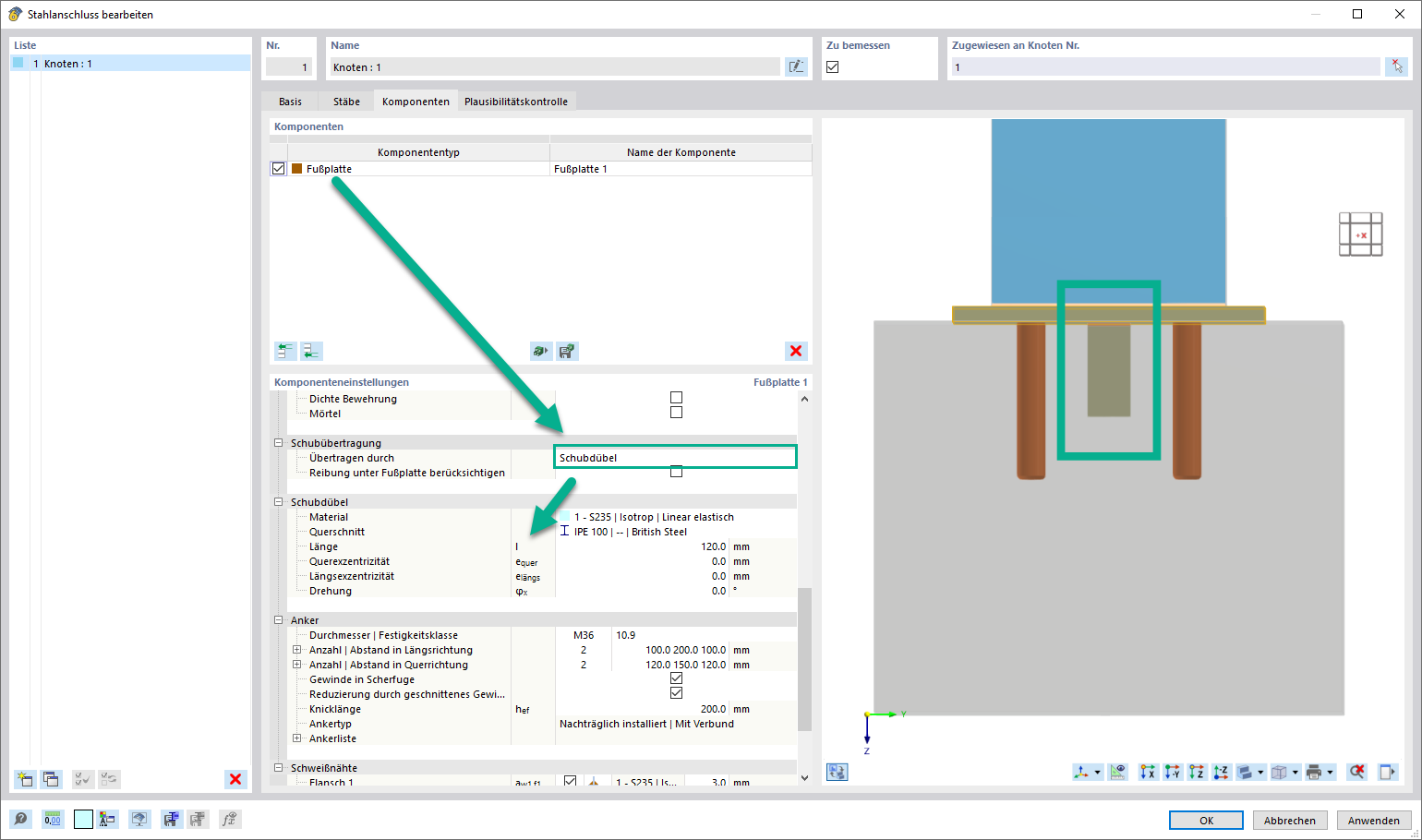

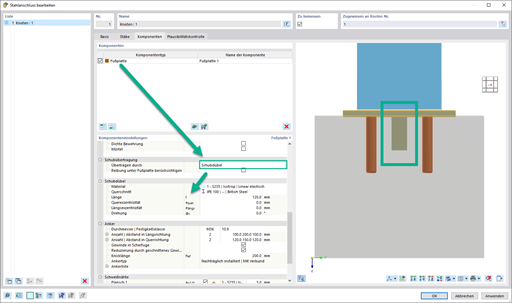

Перенос поперечной силы от опорной платы к бетонному блоку с помощью шпонок для сдвига.

В надстройке стальные соединения у вас есть возможность учитывать передачу сдвига между опорной плитой и бетонным блоком посредством сдвигового штифта.

Вам доступны, например, нормированные и тонкостенные I-, H-, U-, T-, L- и крестообразные профили, а также плоская сталь. Штифты могут быть расположены по центру опорной плиты или эксцентрично.

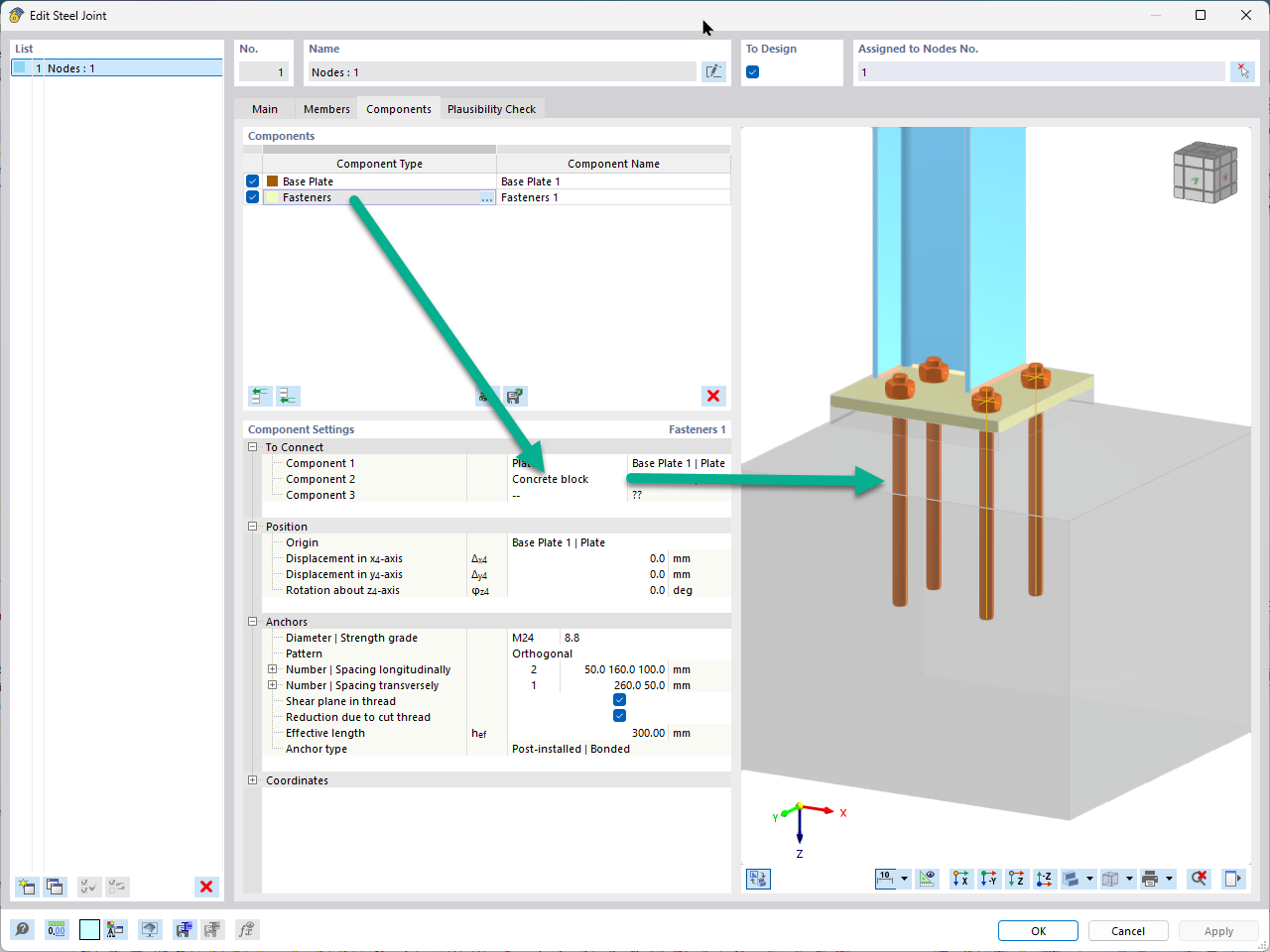

Подробный вид анкеров в бетоне в модуле Стальные соединения
