Стальные соединения - характеристики

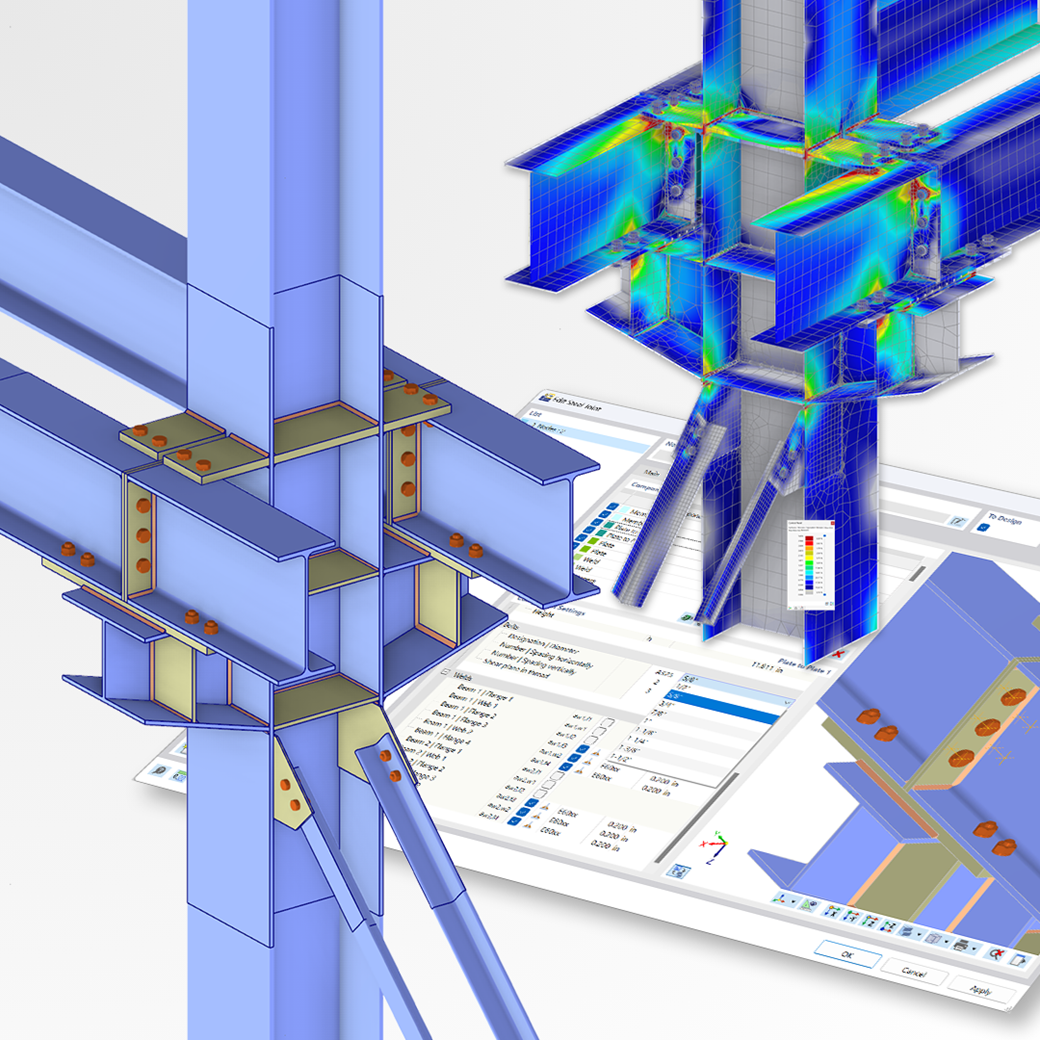

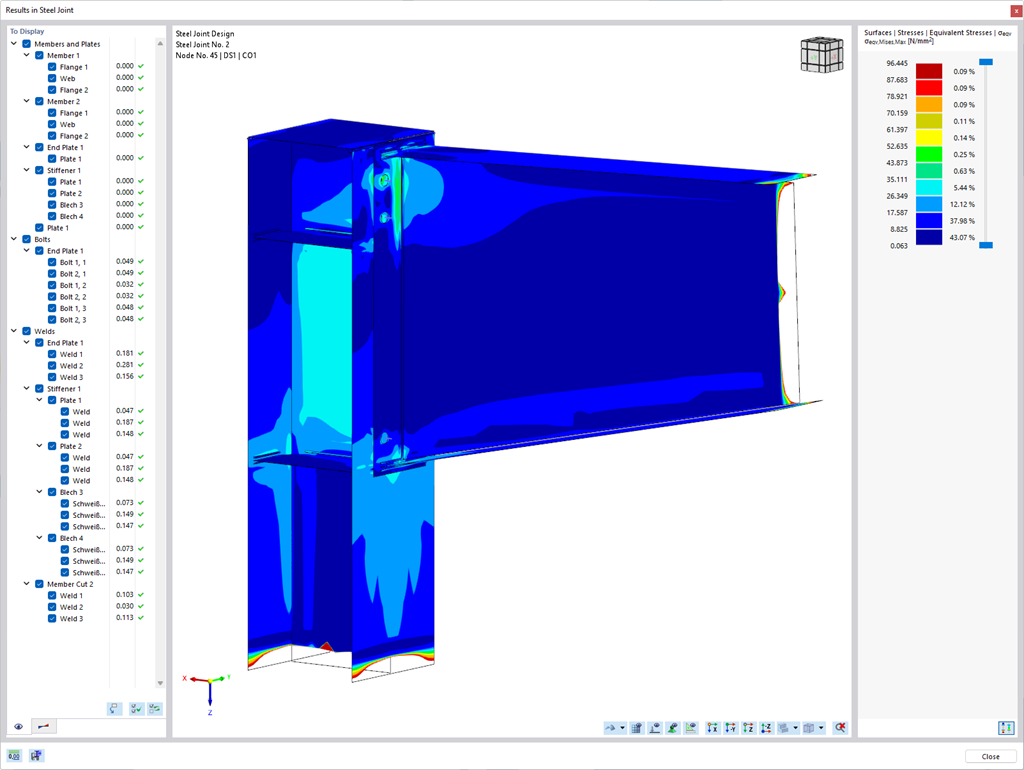

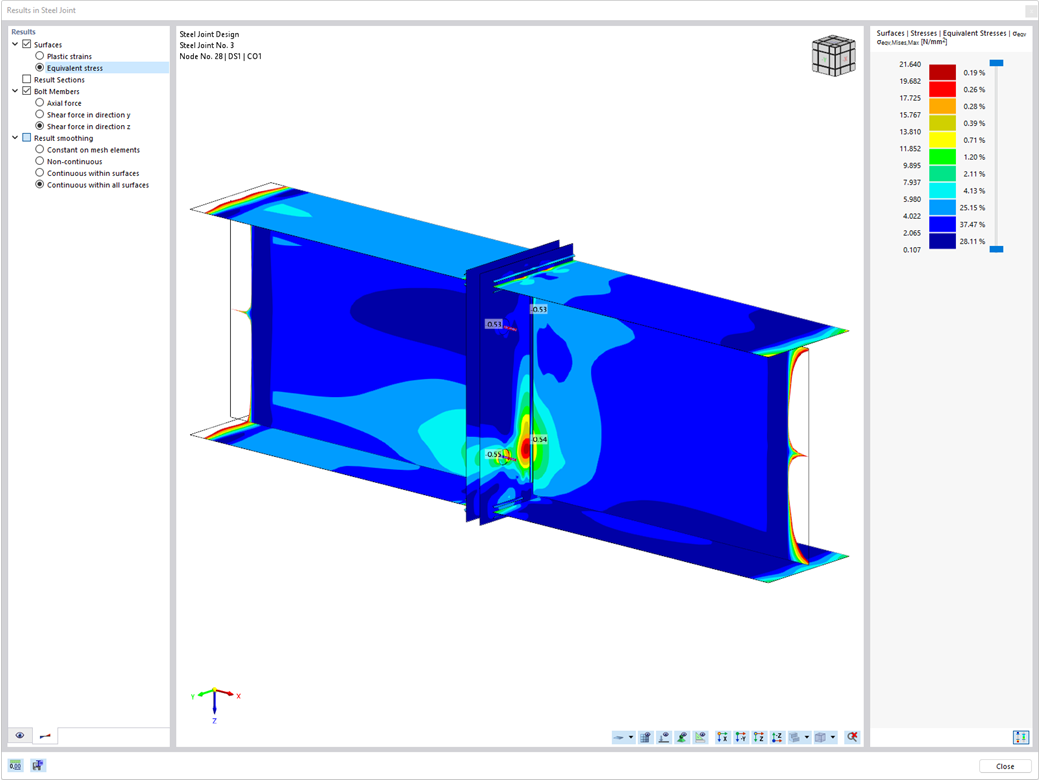

• Автоматическое создание расчетных моделей КЭ: аддон автоматически создает в фоновом режиме конечно-элементную модель (КЭ) стального соединения.
• Учет всех внутренних сил: расчетные проверки включают все внутренние силы (N, V_y, V_z, M_y, M_z, M_T) и не ограничиваются плоскими нагрузками.
• Автоматическая передача нагрузки: все сочетания нагрузок автоматически передаются в расчетную модель соединения. Нагрузки передаются непосредственно из RFEM, таким образом, ручной ввод данных не требуется.
• Эффективное моделирование: аддон экономит время при моделировании сложных случаев соединений. Созданную расчетную модель КЭ можно сохранить для дальнейшего использования для собственных расчётов.

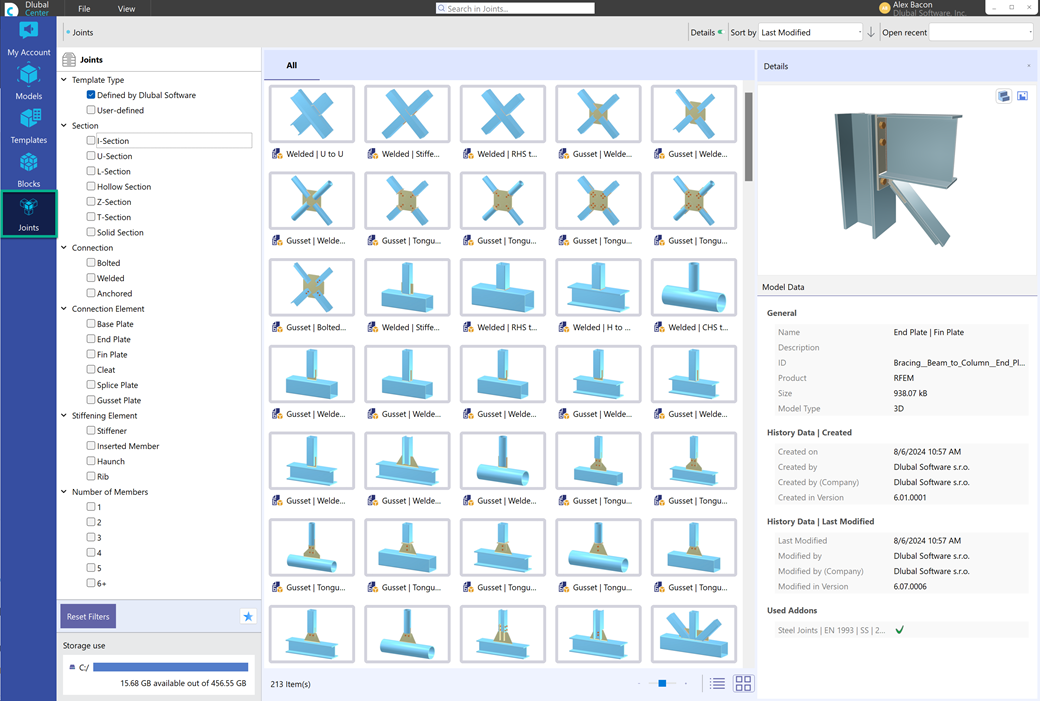

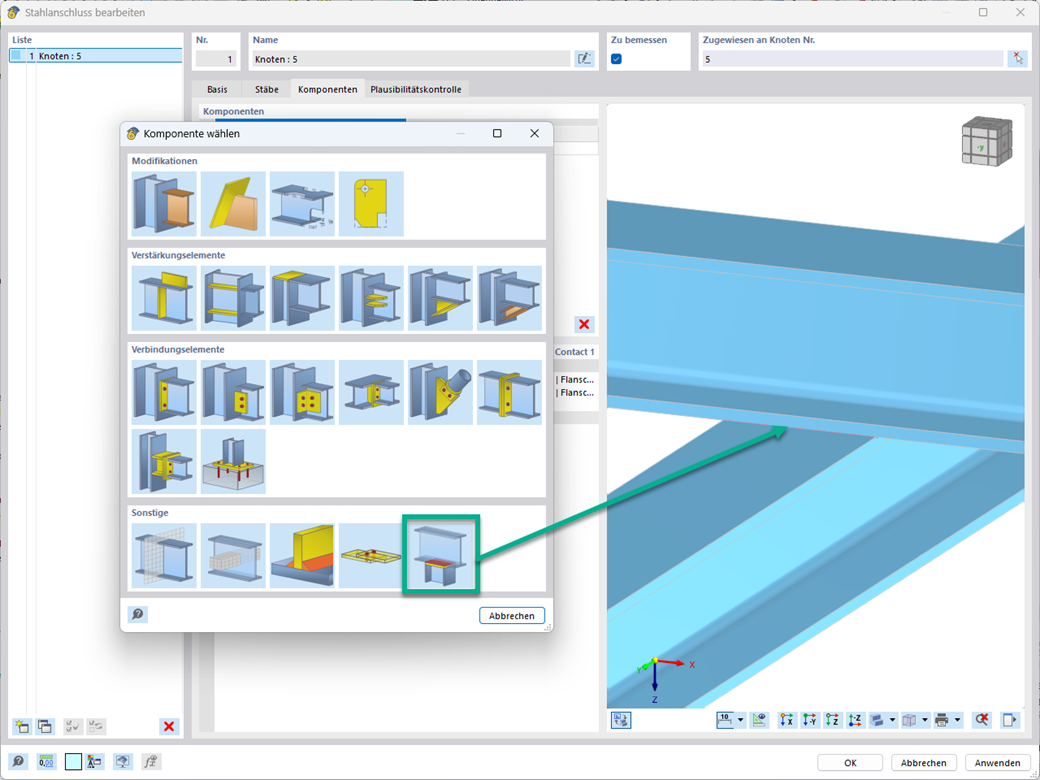

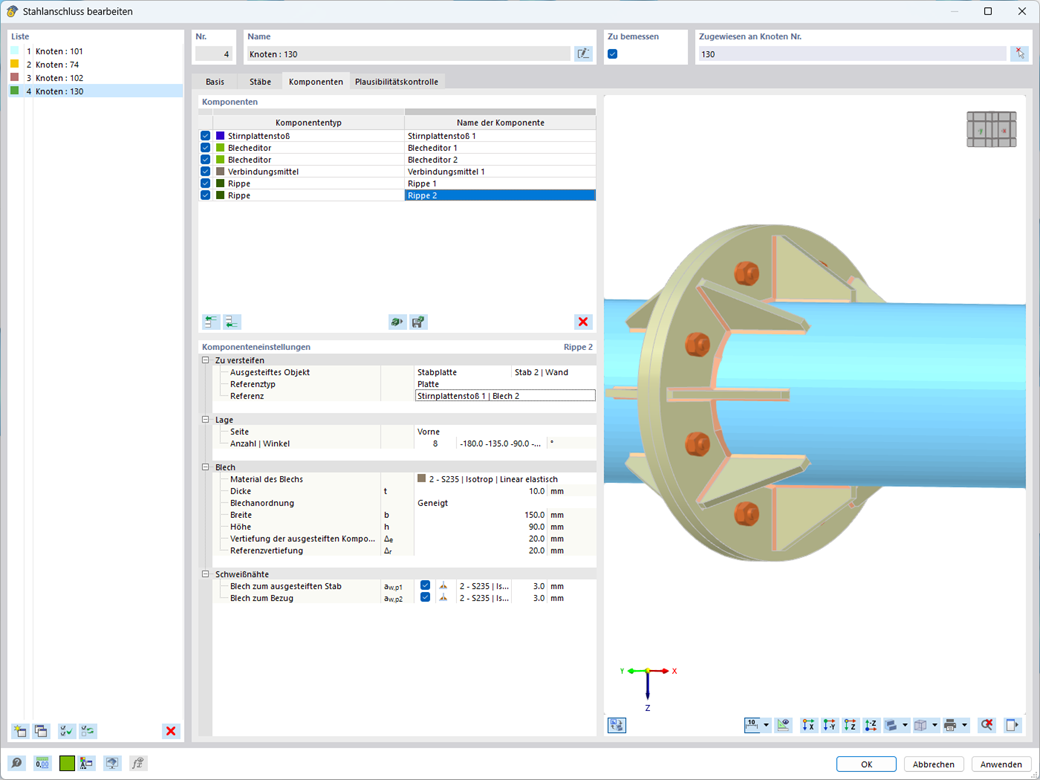

• Расширяемая база данных: имеется обширная и расширяемая база данных с предопределенными шаблонами стальных соединений.

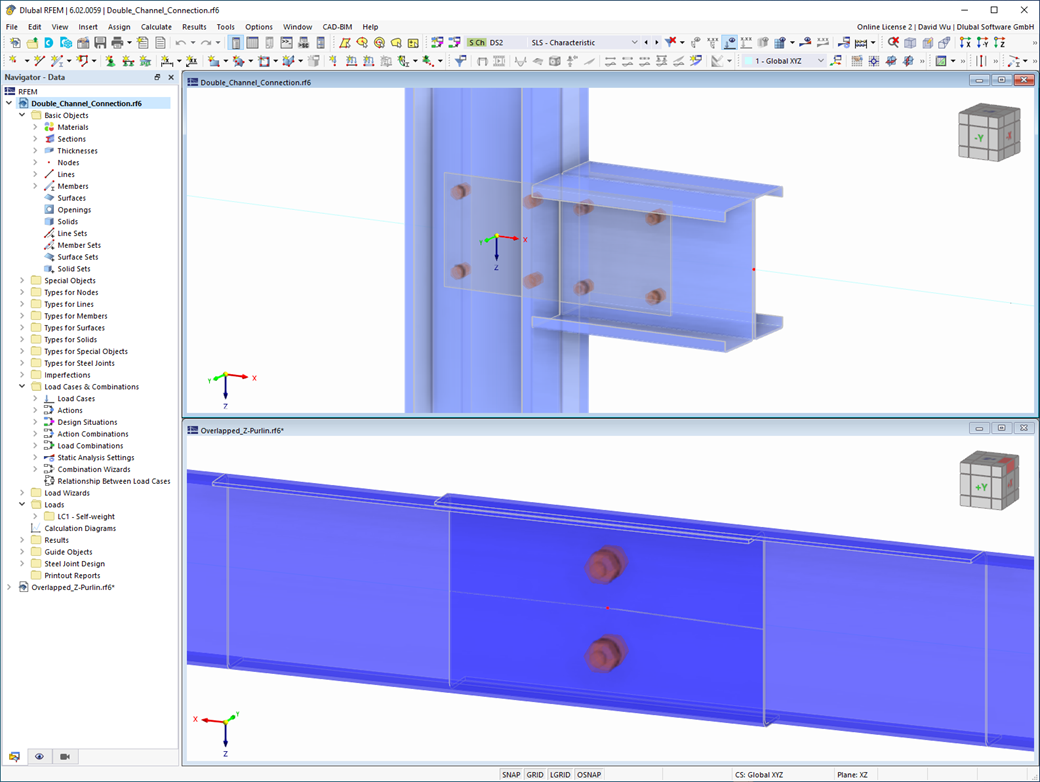

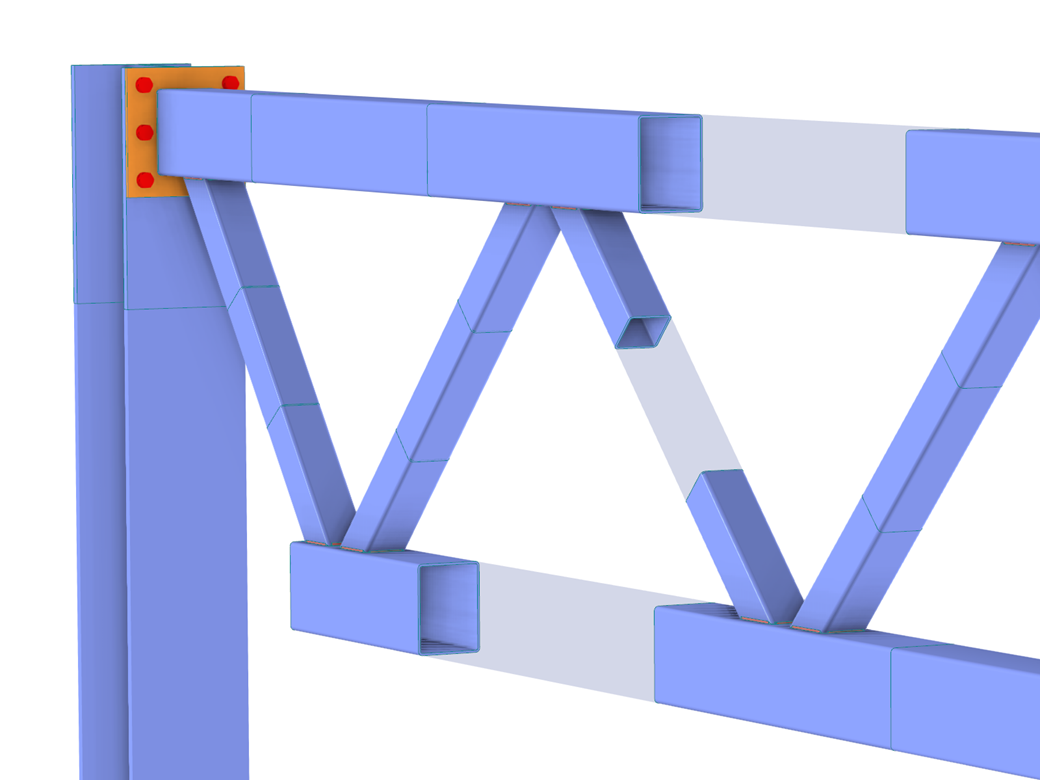

• Широкая применимость: аддон подходит для соединений любого типа и формы и совместим практически со всеми прокатными, сварными, сборными и тонкостенными сечениями.

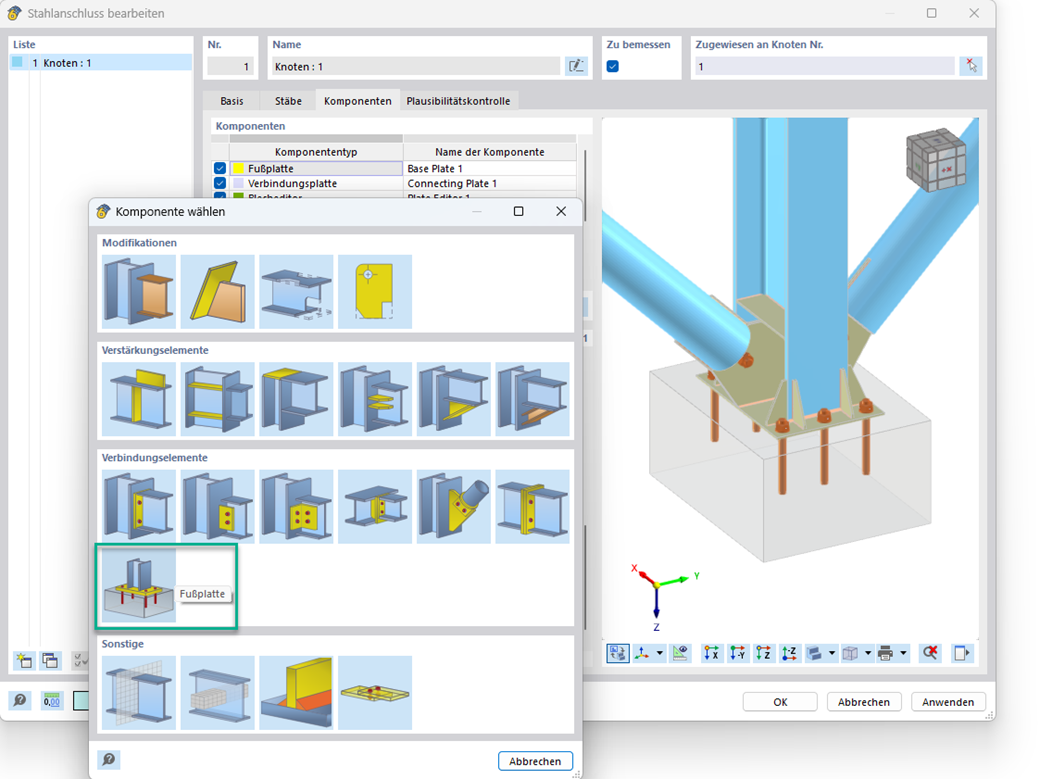

Компонент «Опорная плита» позволяет рассчитывать соединения опорной плиты с помощью забетонированных анкеров. В этом случае рассчитываются пластины, швы, анкеровки и взаимодействие стали с бетоном.

• Расчет элементов соединения выполняется в соответствии с AISC 360-16 и Еврокодом EN 1993-1-8.

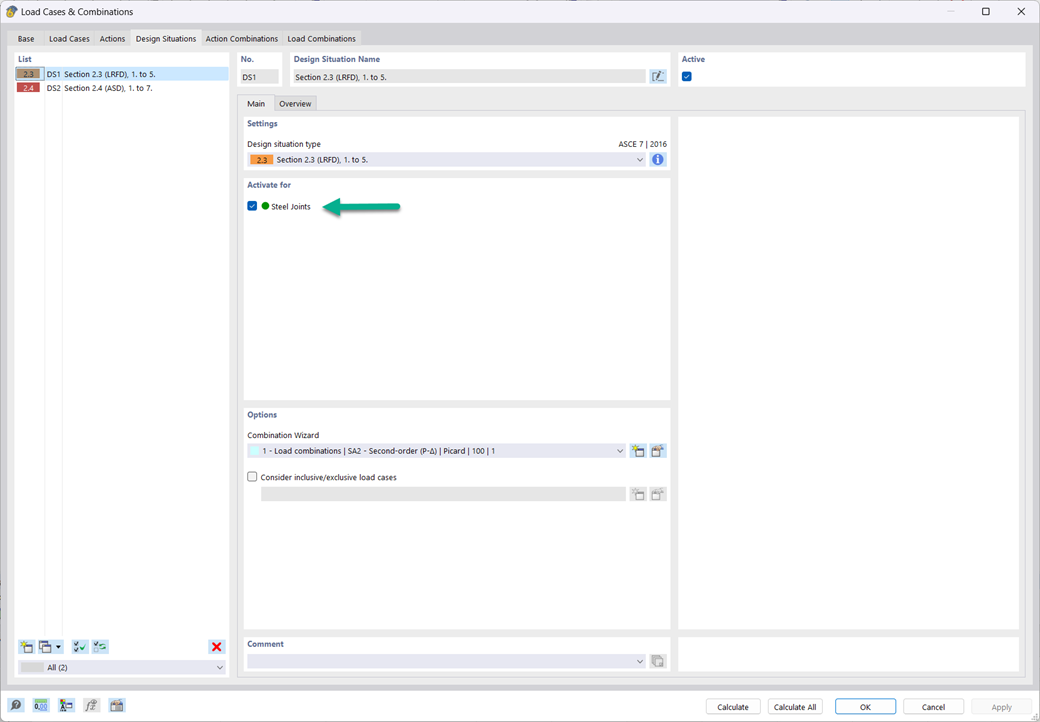

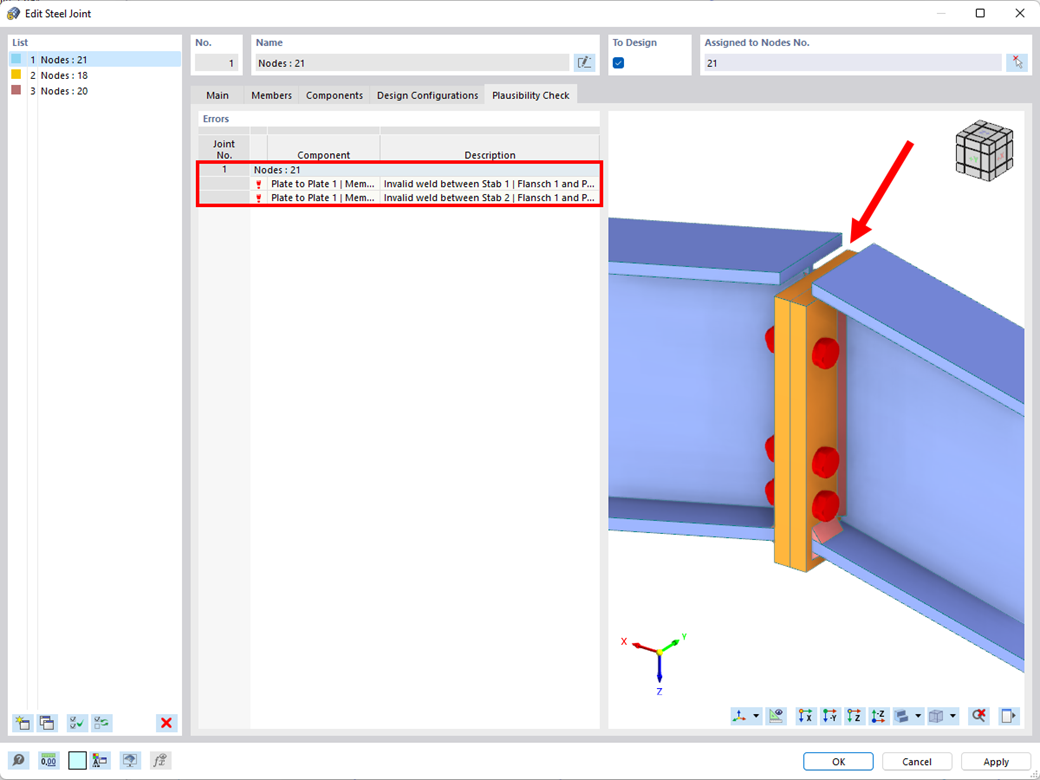

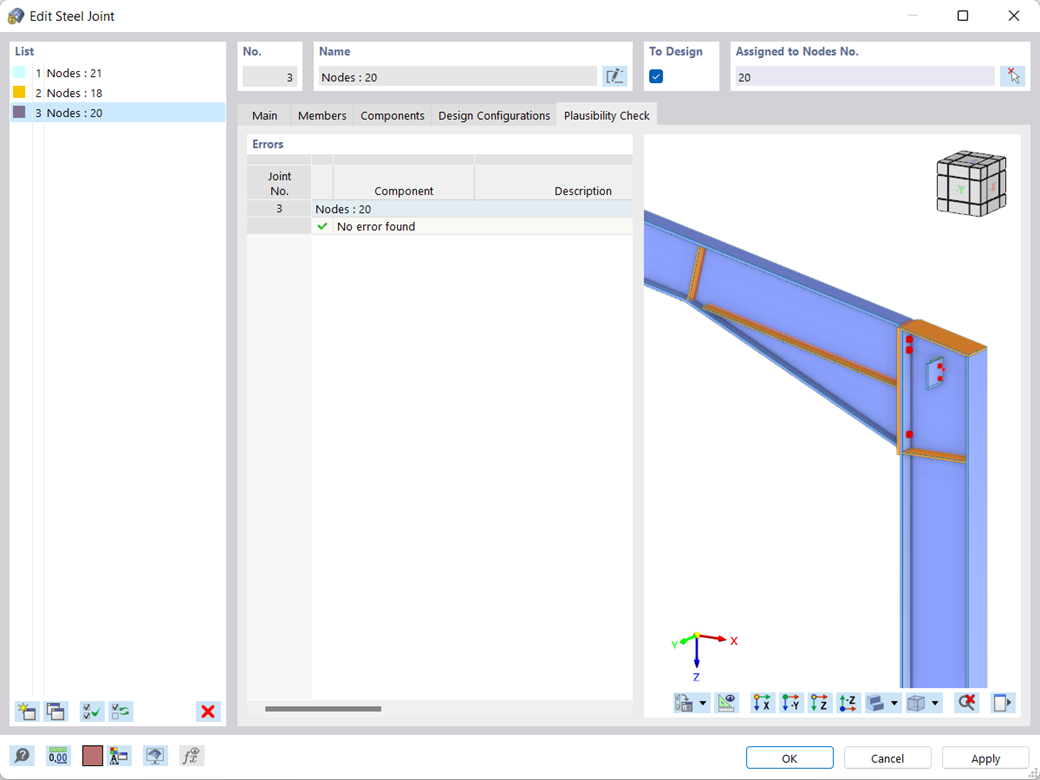

• После активации аддона, необходимо в диалоговом окне «Загружения и сочетания» активировать расчётные ситуации для стальных соединений.
• Для расчета устойчивости соединений (потеря устойчивости) требуется аддон «Устойчивость конструкции».
• Расчет можно запустить с помощью таблицы или значка в верхней строке.

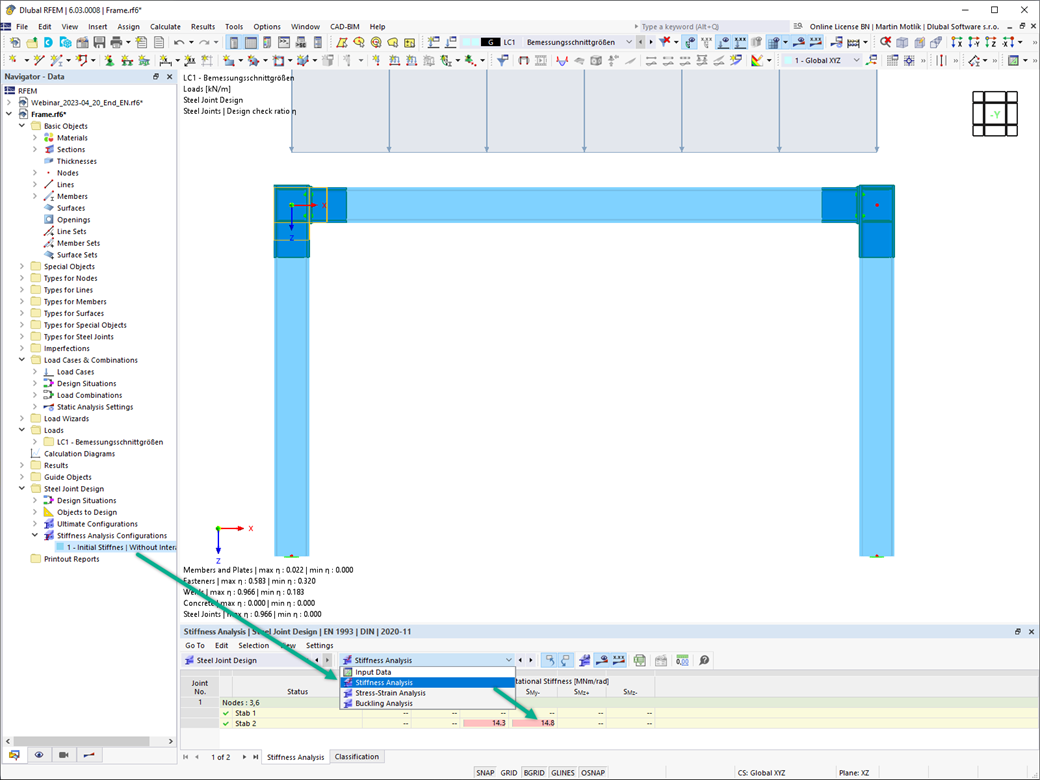

Начальная жесткость S_j,ini является решающим параметром для оценки того, можно ли охарактеризовать соединение как жесткое, нежесткое или шарнирное.

В аддоне «Стальные соединения» можно рассчитать начальные значения жёсткости S_j,ini по Еврокоду (EN 1993-1-8, раздел 5.2.2) и AISC (AISC 360-16 кл. E3.4) по отношению к внутренним силам N, M_y и/или M_z.

Опция автоматической передачи начальных жесткостей позволяет их передавать в RFEM напрямую в качестве жесткостей шарниров на концах стержней. Затем вся конструкция пересчитывается, а результирующие внутренние силы автоматически принимаются в качестве нагрузок при расчёте и проектировании моделей соединений.

Автоматизированный процесс итерации исключает необходимость ручного экспорта и импорта данных, уменьшая объем работы и минимизируя потенциальные источники ошибок.

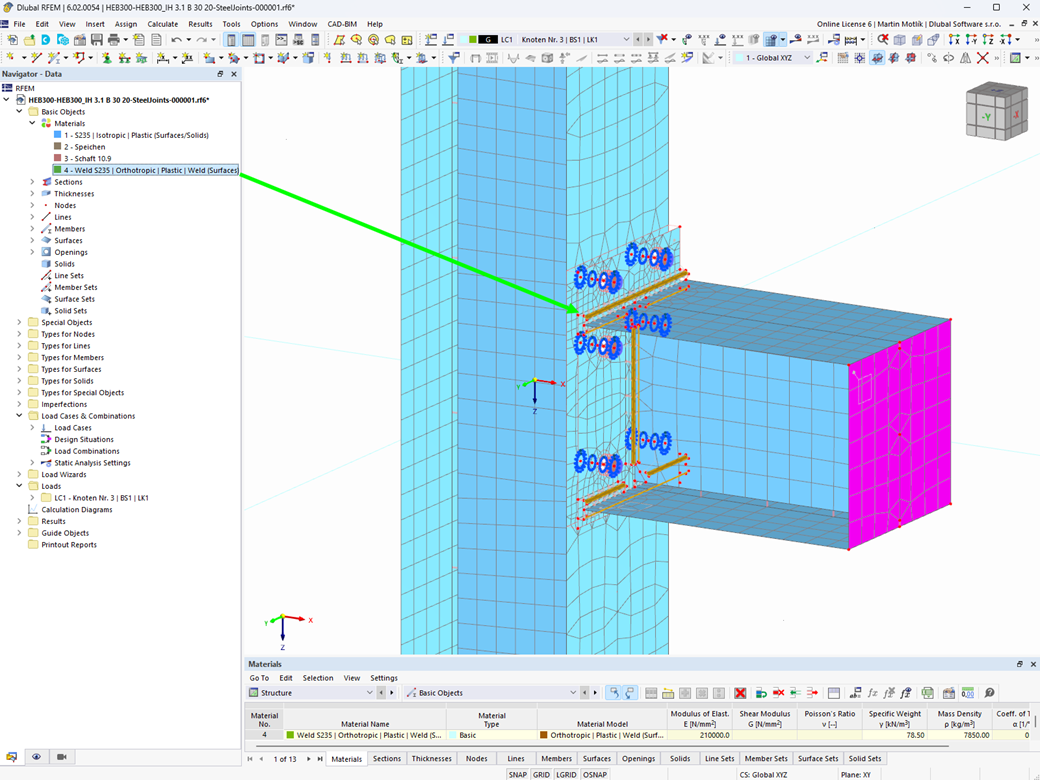

Расчёт сварных швов становится компьютерной игрой. Благодаря специально разработанной модели материала «Ортотропная | Пластический | Сварной шов (поверхности)» можно пластически рассчитать все составляющие напряжений. Напряжение τ_{perpendicular} также учитывается пластически.

Используя эту модель материала, можно реалистично и экономично рассчитывать сварные швы.

С помощью компонента «Редактор стержней» вы можете изменять одну или несколько пластин стержней в аддоне Стальные соединения.

Вы можете использовать операции скоса, паза, скругления и отверстия различных форм. Вы можете использовать две операции «Паз» и «Скос» для нескольких пластин стержней.

Таким образом можно, например, делать пазы в полках двутавров (см. рисунок).

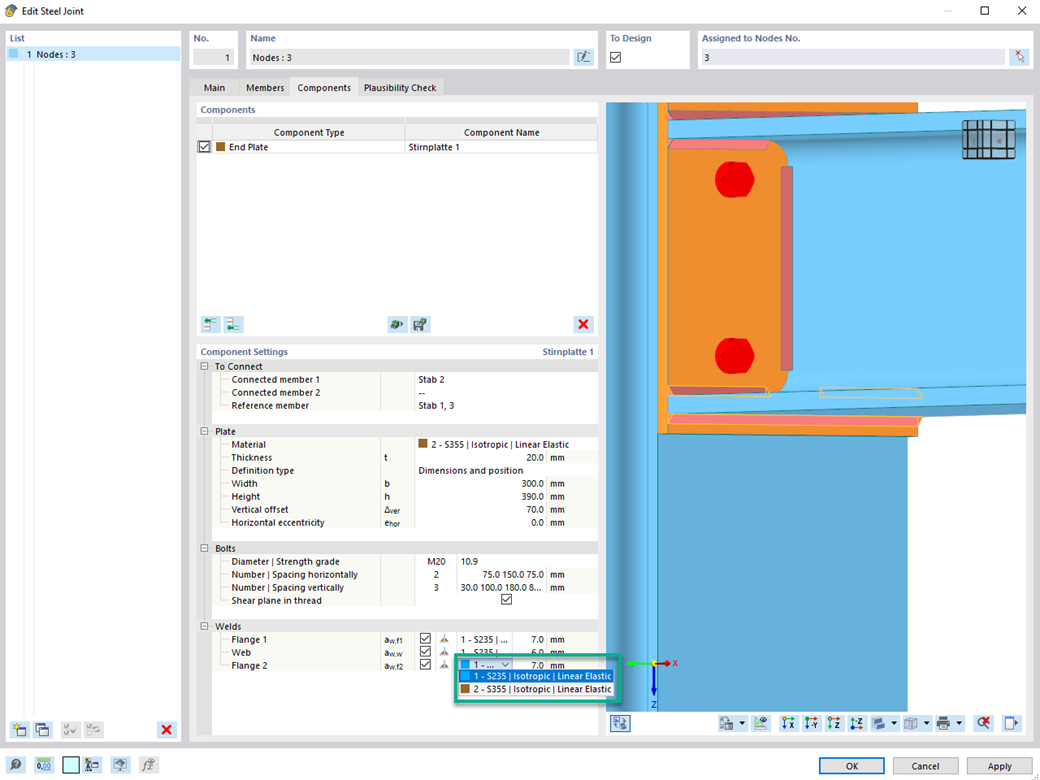

Если сварной шов соединяет две пластины из разных материалов, можно выбрать в поле со списком в аддоне Стальные соединения, какой из этих материалов следует использовать для сварного шва.

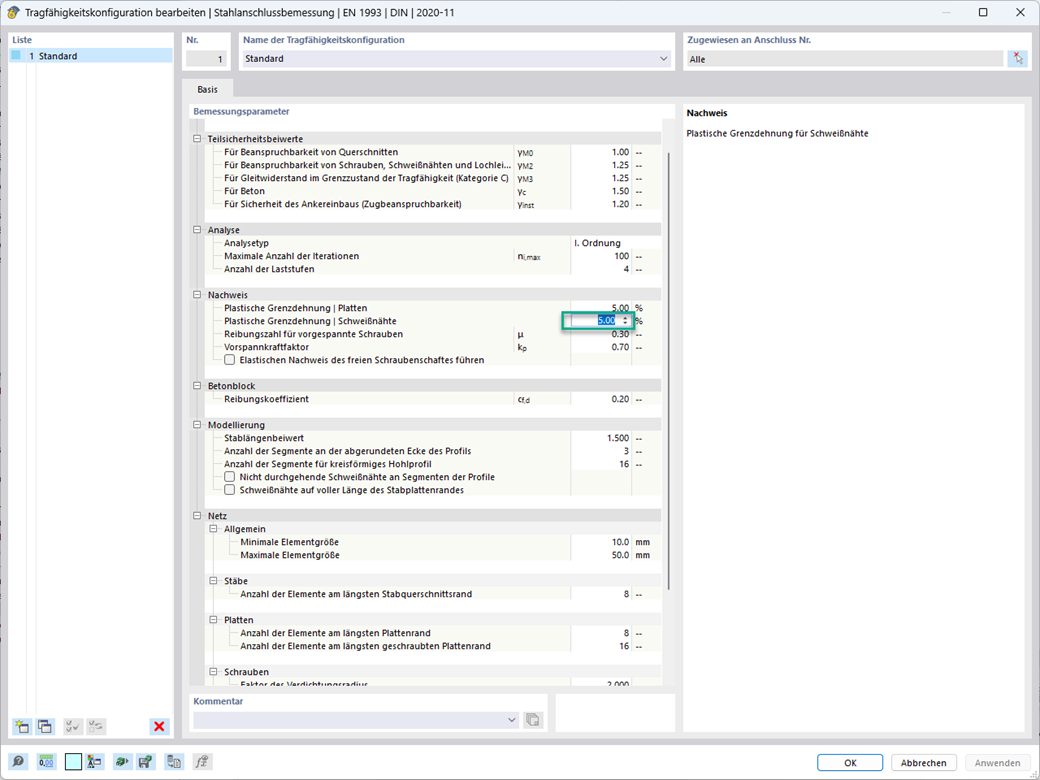

В предельной конфигурации для расчёта стальных соединений у вас есть возможность изменить предельную пластическую деформацию для швов.

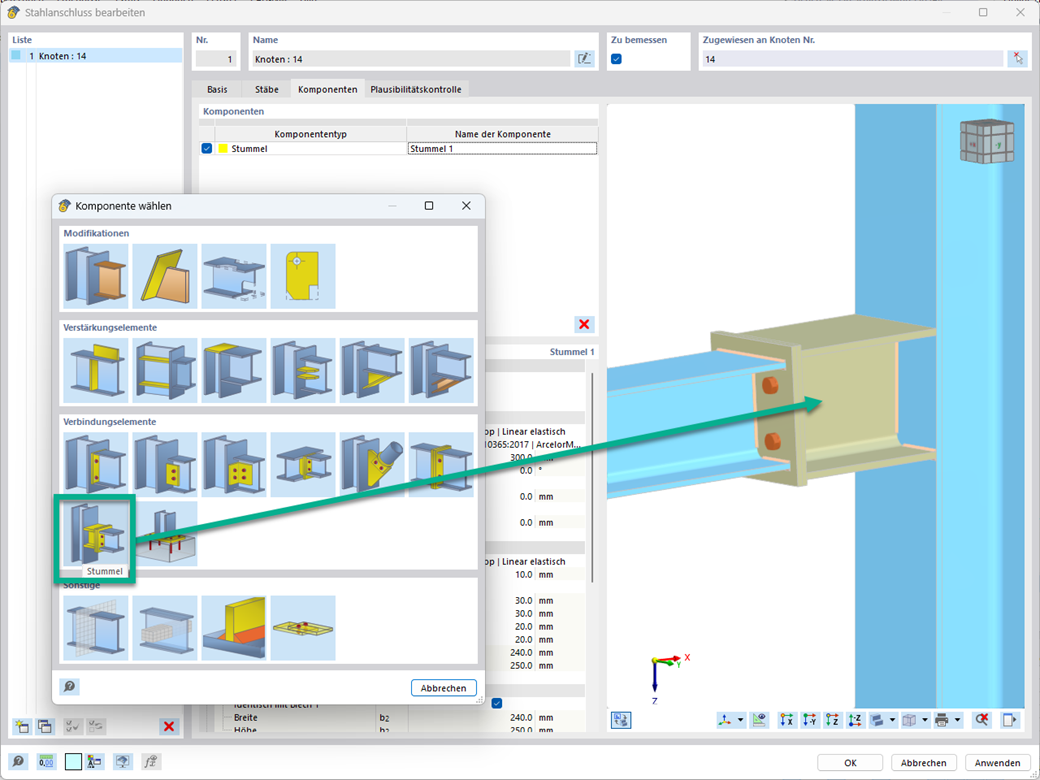

Компонент «Заглушка» доступен в аддоне Стальные соединения. Она позволяет удлинить стержень с помощью соединения прогона с другим стержнем (заглушкой) и соединить его с компонентом-ориентиром.

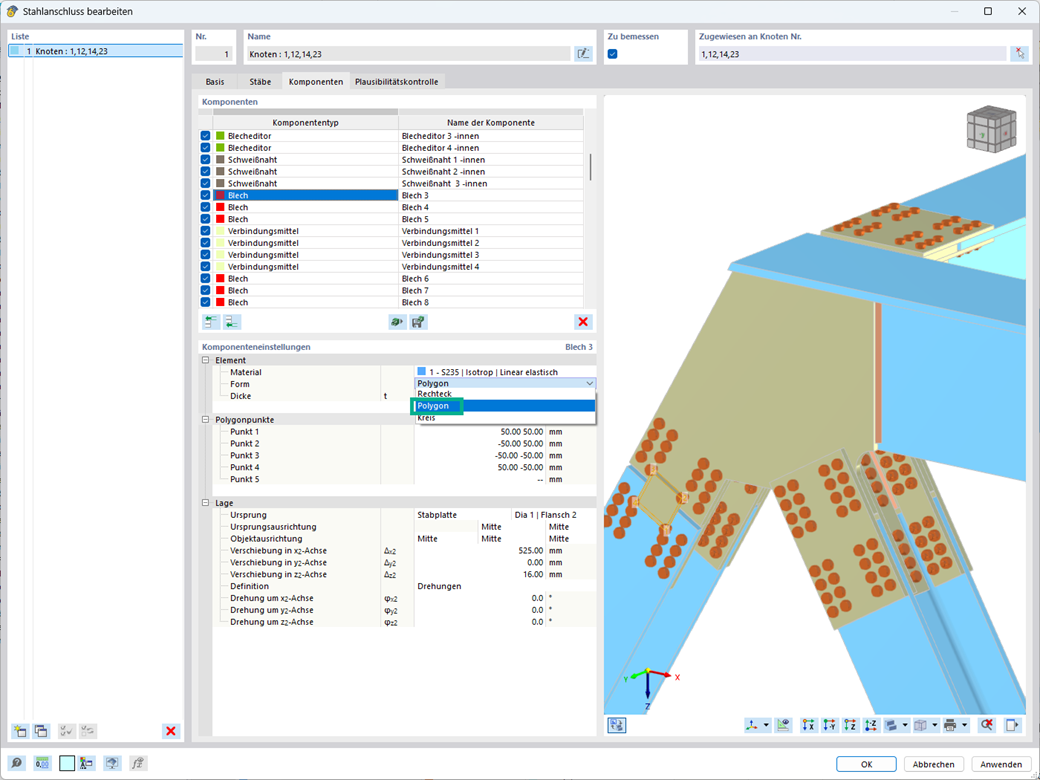

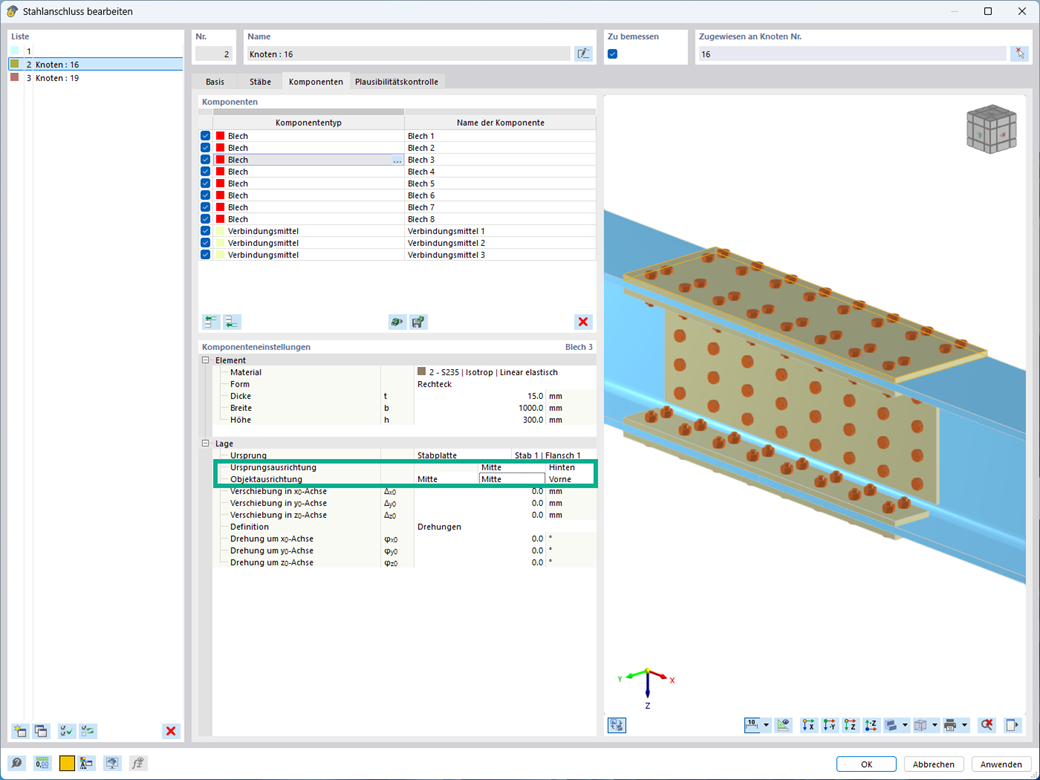

В аддоне Стальные соединения вы можете расположить пластины в различных геометрических формах. Кроме форм «Прямоугольник» и «Круг», в программе доступна также форма «Многоугольник». Многоугольная форма задается вводом координат точки.

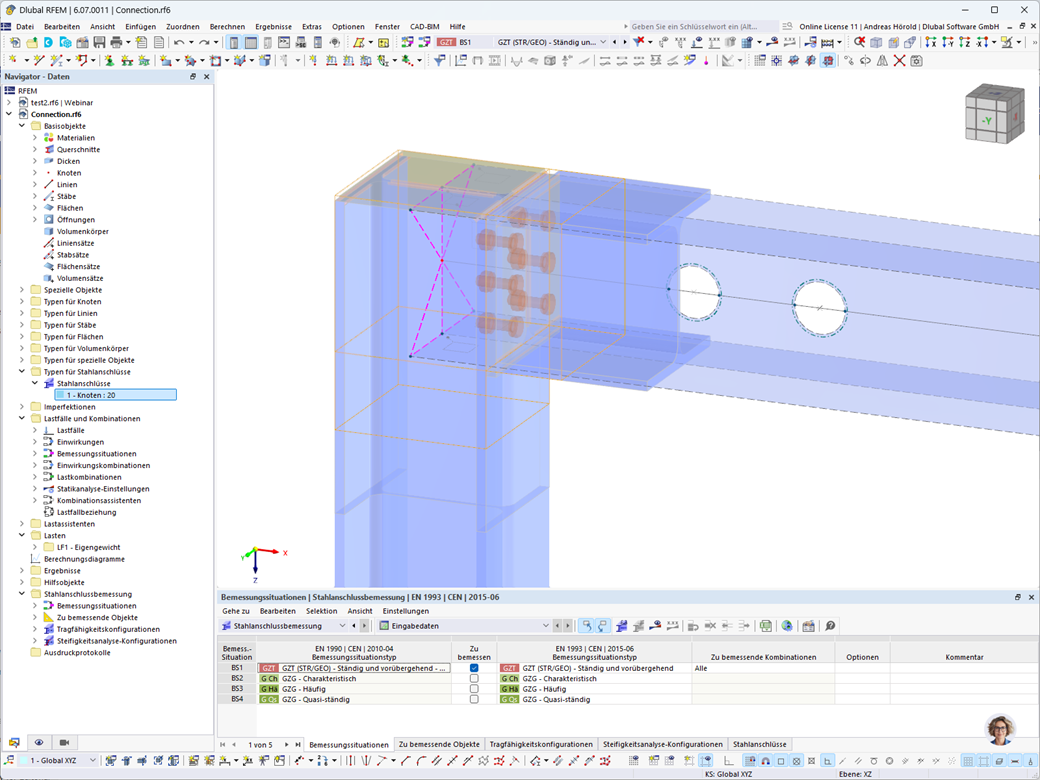

В аддоне Стальные соединения вы можете использовать не только обычные типы стержней «Балка», «Ферма» и т. д., но и тип стержня «Результирующая балка», а также сечения из элементов поверхности. Для результирующей балки следует выбрать подходящее сечение, а в модели поверхности должны быть заданы все отверстия для стержней с помощью редактора стержней.
