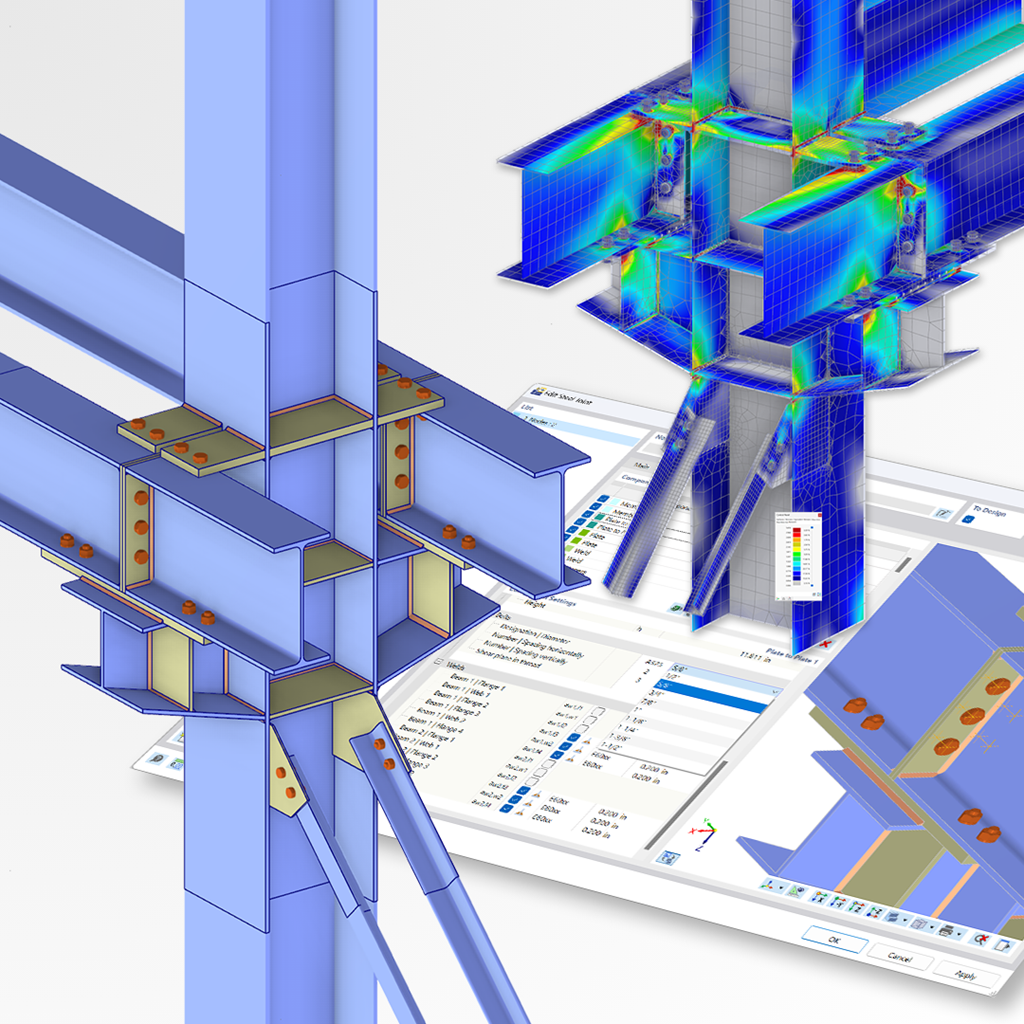

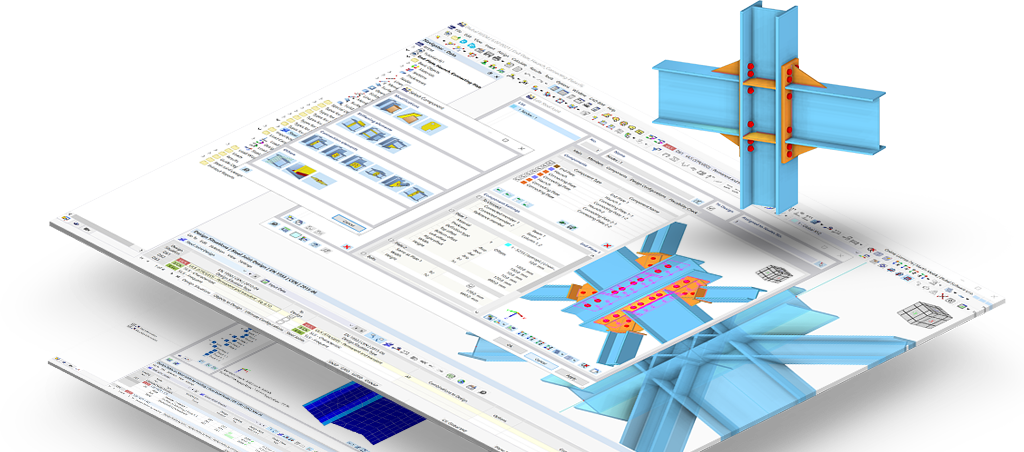

Caratteristiche dell'add-on Giunti acciaio
Caratteristiche in breve
- Generazione automatica di modelli di analisi EF: l'add-on crea automaticamente un modello agli elementi finiti (EF) del collegamento in acciaio sullo sfondo.
- Considerazione di tutte le forze interne: il calcolo e le verifiche includono tutte le forze interne (N, Vy, Vz, My, Mz, MT) e non si limitano ai carichi planari.
- Trasferimento automatico del carico: tutte le combinazioni di carico vengono trasferite automaticamente al modello di analisi EF del collegamento. I carichi vengono trasferiti direttamente da RFEM, quindi l'immissione manuale dei dati non è necessaria.
- Modellazione efficiente: l'add-on consente di risparmiare tempo durante la modellazione di situazioni di collegamento complesse. Il modello di analisi EF creato può anche essere salvato e ulteriormente utilizzato per le proprie analisi dettagliate.
- Libreria estensibile: è disponibile una libreria ampia ed estensibile con modelli di collegamenti in acciaio predefiniti.
- Ampia applicabilità: l'add-on è adatto per collegamenti di qualsiasi tipo e forma, compatibile con quasi tutte le sezioni trasversali laminate, saldate, composte e in parete sottile.

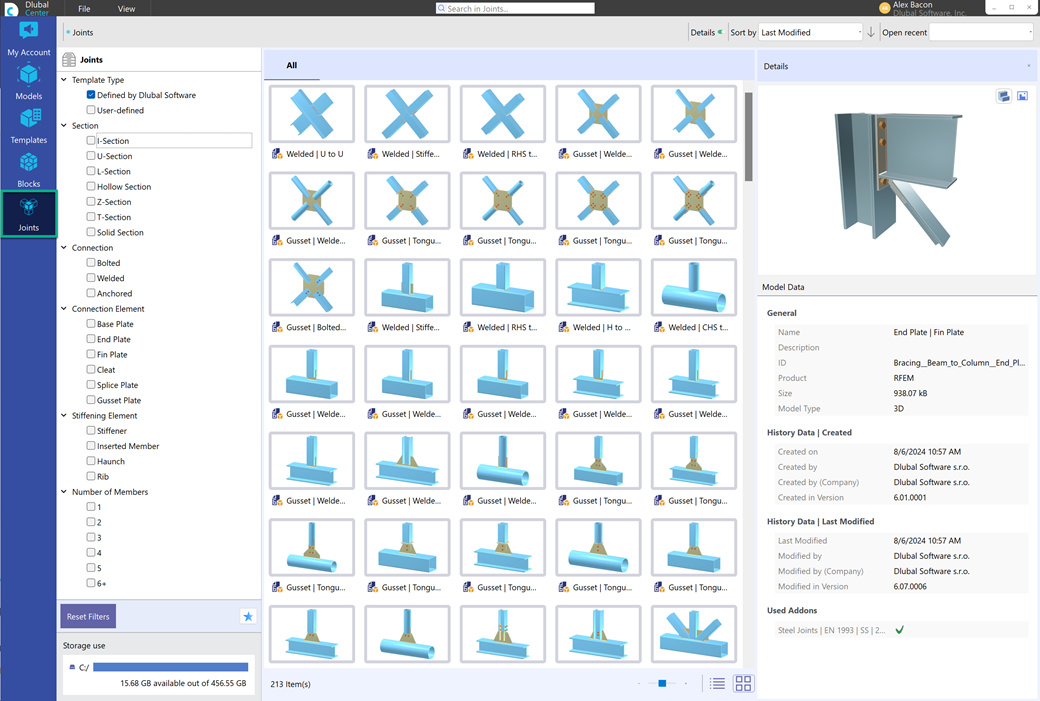

Libreria dei collegamenti nel Dlubal Center
Nel Dlubal Center, c'è una vasta libreria con collegamenti disponibili per l'add-on Giunti acciaio.
Diese Bibliothek können Sie direkt aus dem Add-On erreichen und vordefinierte Anschlüsse den entsprechenden Knoten zuweisen. Zudem haben Sie die Möglichkeit, eigens definierte Anschlüsse in der Bibliothek im Dlubal Center abzulegen.
Novità: Componente "Piastra di base" per collegamenti del blocco di fondazione
Il componente "Piastra di base" consente di progettare collegamenti della piastra di base con tirafondi gettati in opera. In questo caso, vengono analizzati piastre, saldature, ancoraggi e interazione acciaio-calcestruzzo.

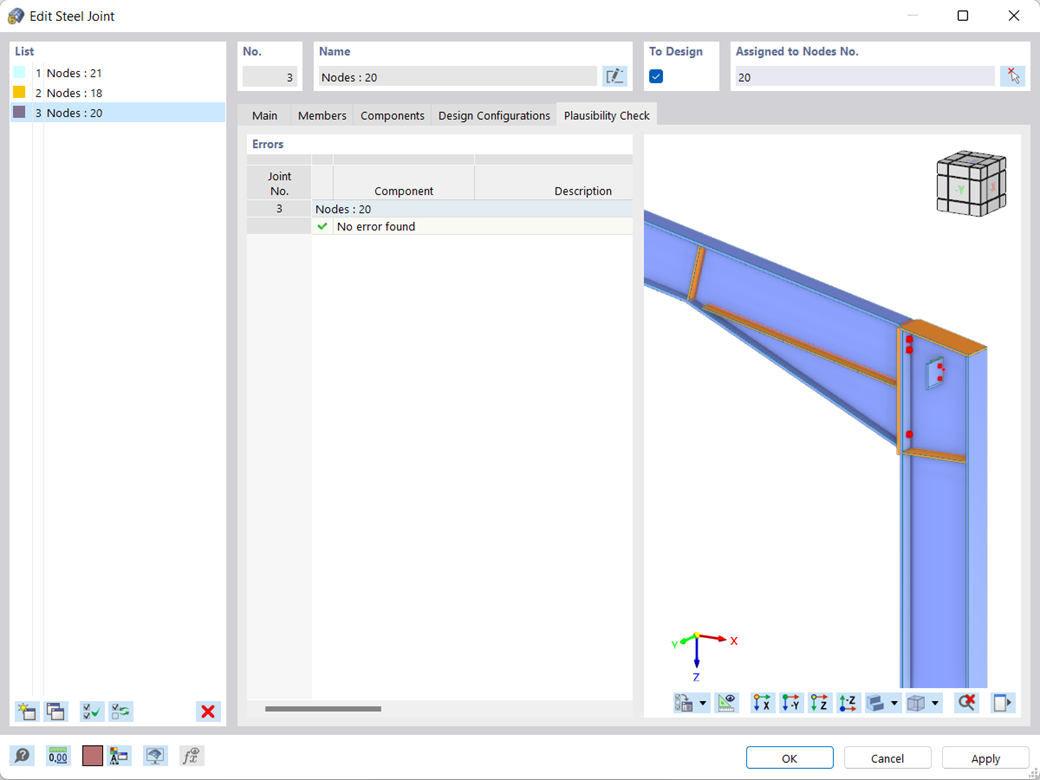

Verifica di plausibilità e verifica di collisione del collegamento

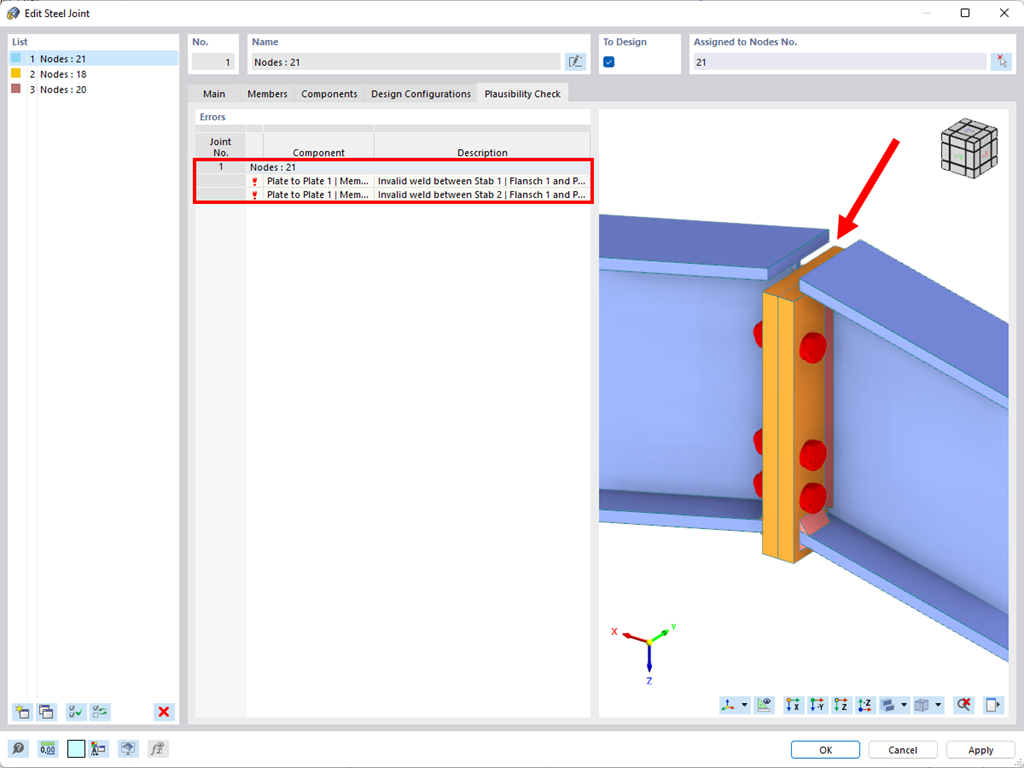

- Parallelamente all'input, il programma esegue un controllo di plausibilità per rilevare rapidamente l'input mancante o le collisioni.
- In caso di errore, viene visualizzato un messaggio di errore che descrive il problema.
Situazioni di progetto per giunti in acciaio
- La verifica dei componenti di collegamento viene eseguita secondo AISC 360-16 e Eurocodice EN 1993-1-8.
- Dopo aver attivato l'add-on, le situazioni di progetto per i giunti in acciaio devono essere attivate nella finestra di dialogo "Casi di carico e combinazioni".
- L'add-on "Stabilità della struttura" è necessario per la verifica della stabilità del collegamento (instabilità).
- Il calcolo può essere avviato tramite la tabella o l'icona nella barra superiore.

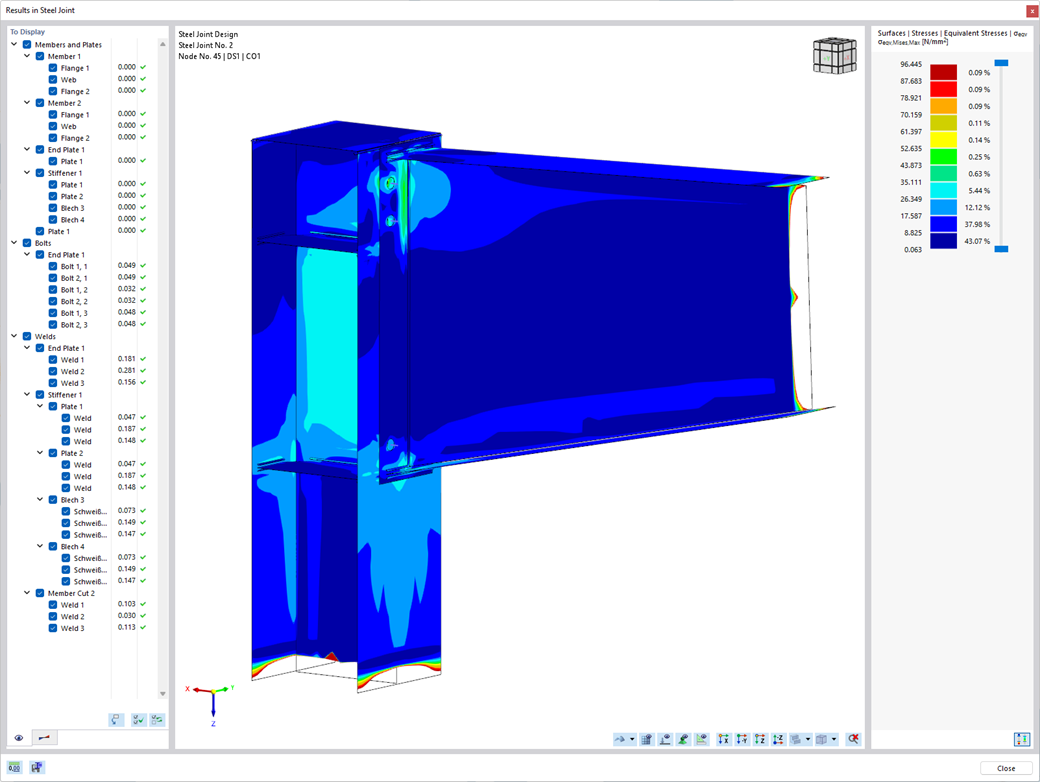

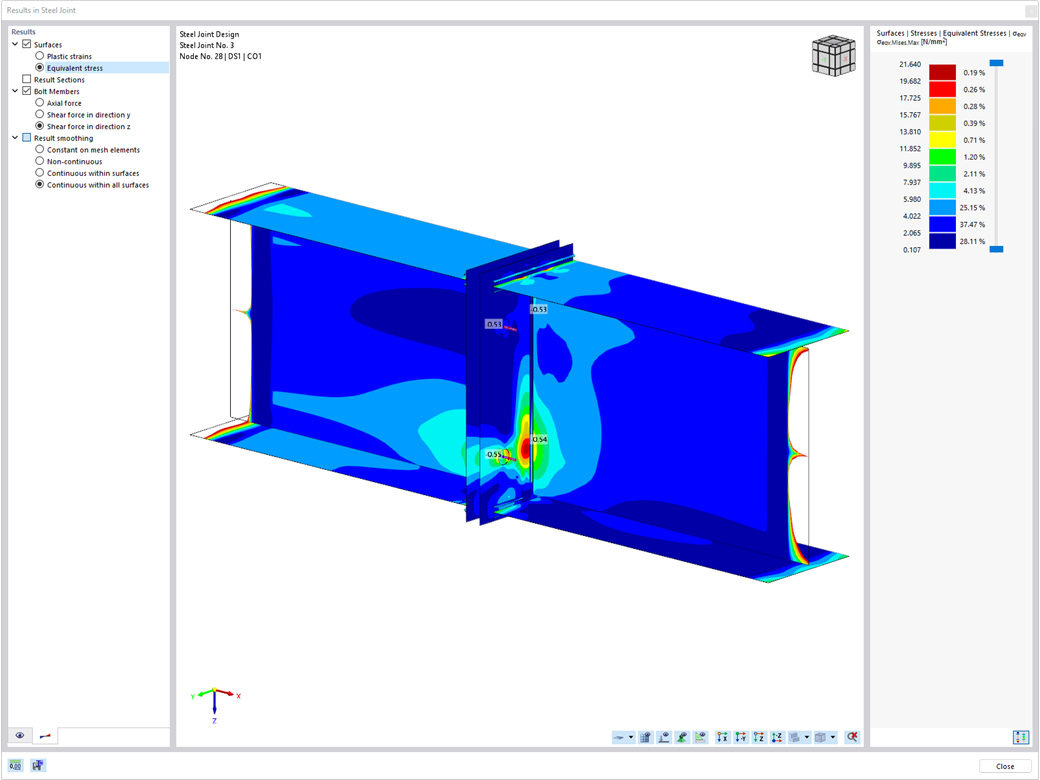

Verifica secondo AISC 360 e EN 1993-1-8
Il programma ti supporta: Determina le forze dei bulloni sulla base del modello di analisi EF e le valuta automaticamente. L'add-on esegue la verifica della resistenza del bullone per casi di rottura come trazione, taglio, foro e punzonamento, secondo la norma e mostra chiaramente tutti i coefficienti richiesti.
Vuoi eseguire la verifica delle saldature? Le saldature sono modellate come elementi di superficie elastico-plastico e le loro tensioni sono lette dal modello di analisi EF. I criteri di plasticità sono impostati per rappresentare la rottura secondo AISC J2-4, J2-5 (resistenza delle saldature) e J2-2 (resistenza del metallo di base). La verifica può essere eseguita utilizzando i coefficienti parziali di sicurezza dell'Appendice nazionale selezionata della EN 1993-1-8.
Le piastre nel collegamento sono progettate plasticamente confrontando la deformazione plastica esistente con la deformazione plastica ammissibile. L'impostazione predefinita è 5% secondo EN 1993-1-5, Appendice C, ma può essere modificata in base alle specifiche definite dall'utente, nonché 5% per AISC 360.

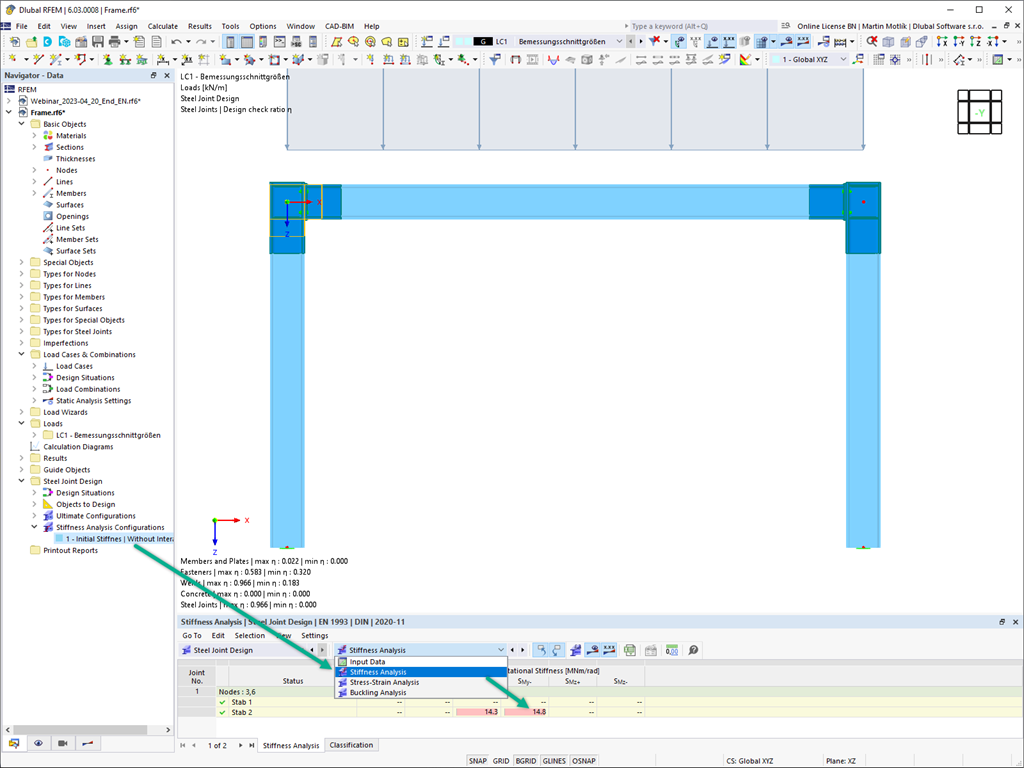

Calcolo delle rigidezze iniziali Sj,ini e trasferimento automatico alla struttura globale
La rigidezza iniziale Sj,ini è un parametro decisivo per valutare se un collegamento può essere caratterizzato come rigido, non rigido o incernierato.
Nell'add-on "Giunti acciaio", è possibile calcolare le rigidezze iniziali Sj,ini secondo l'Eurocodice (EN 1993-1-8 Sezione 5.2.2) e AISC (AISC 360-16 Cl. E3.4) in relazione alle forze interne N, My e/o Mz.
Il trasferimento automatico opzionale delle rigidezze iniziali consente un trasferimento diretto come rigidezze delle cerniere delle estremità delle aste in RFEM. Quindi, l'intera struttura viene ricalcolata e le forze interne risultanti vengono automaticamente adottate come carichi nel calcolo e nella verifica dei modelli di collegamento.
Questo processo di iterazione automatizzato elimina la necessità di esportazione e importazione manuale dei dati, riducendo la quantità di lavoro e riducendo al minimo le potenziali fonti di errore.
Video esplicativo: Calcolo della rigidezza iniziale Sj,iniVerifica di giunti in acciaio per sezioni composte e in parete sottile

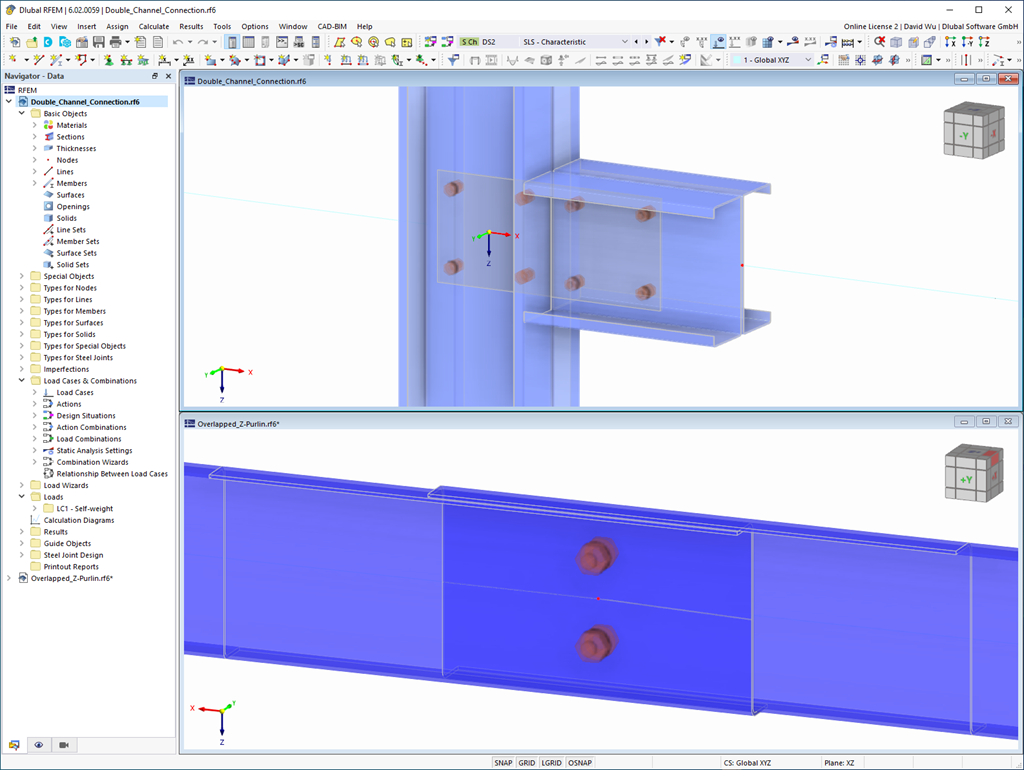

Nell'add-on Giunti acciaio, è possibile progettare collegamenti di aste con sezioni trasversali composte. Inoltre, è possibile eseguire le verifiche del giunto per quasi tutte le sezioni trasversali in parete sottile della libreria di RFEM.
Vai al video esplicativoModello di materiale plastico per la verifica delle saldature
Qui, la verifica delle saldature diventa molto più semplice. Utilizzando il modello di materiale appositamente sviluppato "Ortotropo | Plastico | Saldatura (Superfici)", è possibile calcolare plasticamente tutte le componenti delle tensioni. La tensione τperpendicolare è anche considerata plasticamente.
Utilizzando questo modello di materiale, è possibile verificare saldature in modo più realistico ed efficace.
Video esplicativoComponente "Piastra di collegamento"
Utilizzando il componente "Piatto di collegamento", è possibile creare automaticamente un nuovo fazzoletto nell'add-on Giunti acciaio. In questo modo si salvano i componenti separati, e si considerano automaticamente gli altri elementi come una piastra di copertura e una piastra scorrevole, comprese le loro dimensioni.

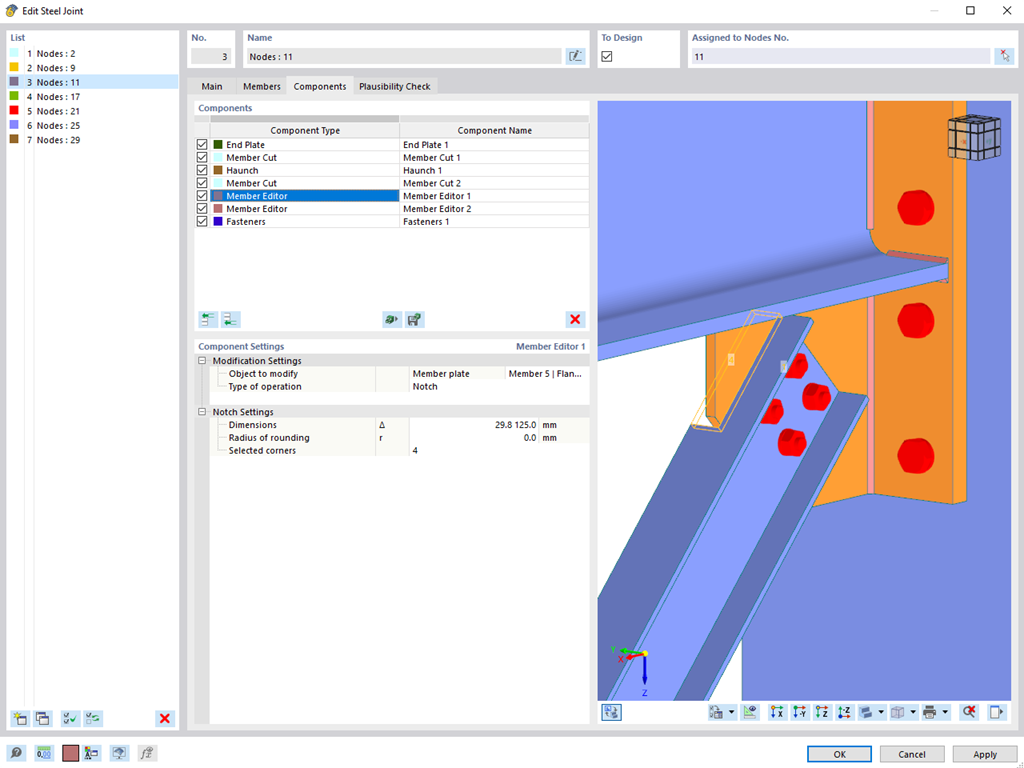

Vai al video esplicativoComponente "Editor asta"
Il componente "Editor aste" consente di modificare piastre di aste singole o multiple nell'add-on Giunti acciaio.
È possibile utilizzare le operazioni di smusso, intaglio, arrotondamento e foro con più forme. È possibile utilizzare le due operazioni "Intaglio" e "Smusso" per più piastre di aste.
In questo modo, è possibile intagliare le ali dalle sezioni a I, ad esempio (vedi immagine).

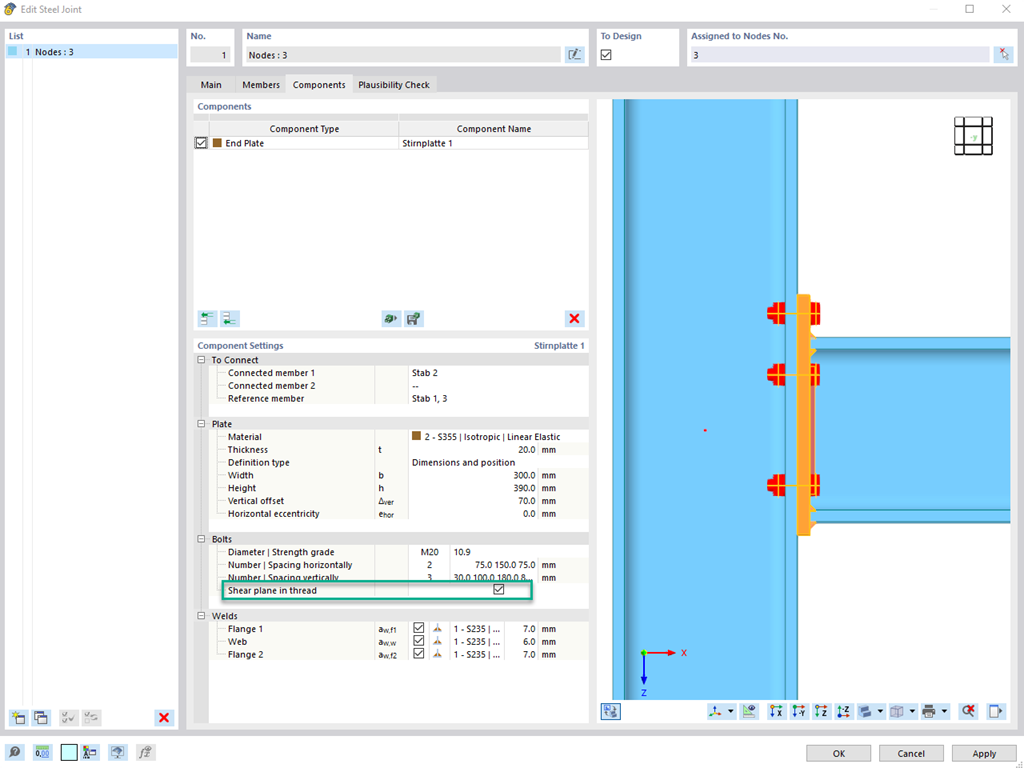

Vai al video esplicativoResistenza a taglio dei bulloni
Per determinare la resistenza a taglio dei bulloni, è possibile specificare nell'add-on Giunti acciaio se nel piano di taglio vi è una parte di gambo con o senza filettatura.
Vai al video esplicativoMateriale della saldatura
Se un cordone di saldatura collega due piastre di diverso materiale, è possibile selezionare da una casella combinata nell'add-on Giunti acciaio quale dei due materiali deve essere utilizzato per il cordone di saldatura.
Vai al video esplicativoCollegamento di sezioni cave rettangolari
Nel caso di sezioni trasversali rettangolari, di solito è possibile ottenere un collegamento diretto utilizzando saldature. Tuttavia, puoi anche collegarli ad altre sezioni trasversali allo stesso modo. Inoltre, altri componenti come le piastre terminali aiutano a collegare le sezioni trasversali rettangolari ad altri componenti strutturali.

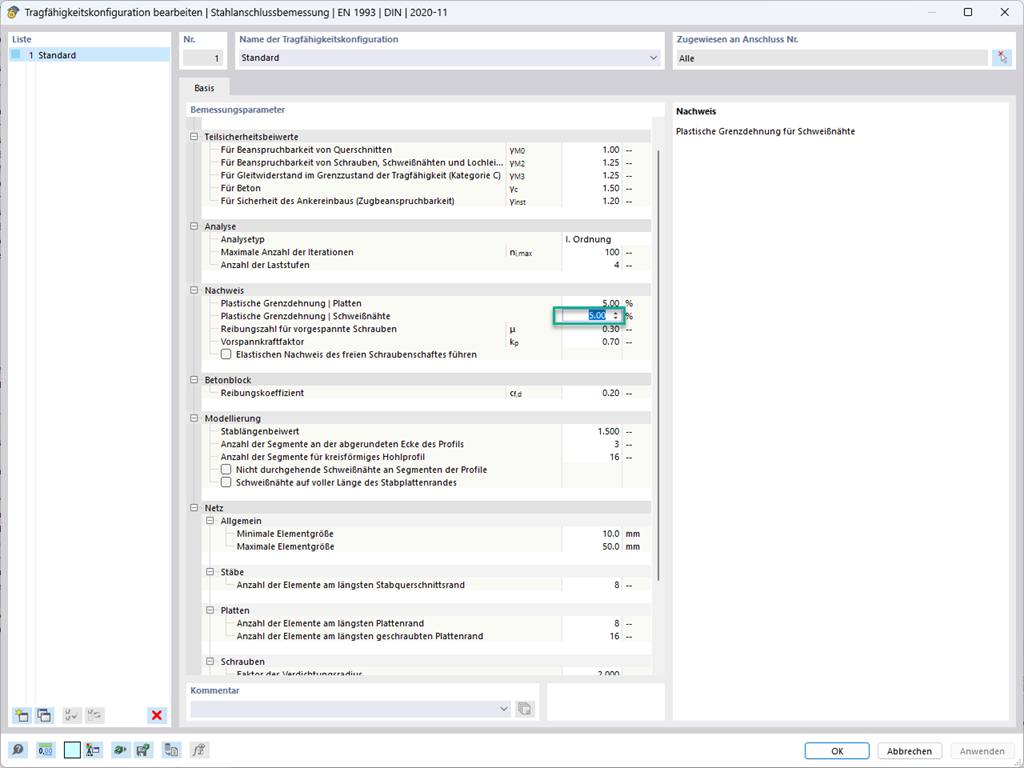

Deformazione plastica limite per saldature
Nella configurazione ultima per la verifica del giunto acciaio, si ha la possibilità di modificare la deformazione plastica ultima per le saldature.

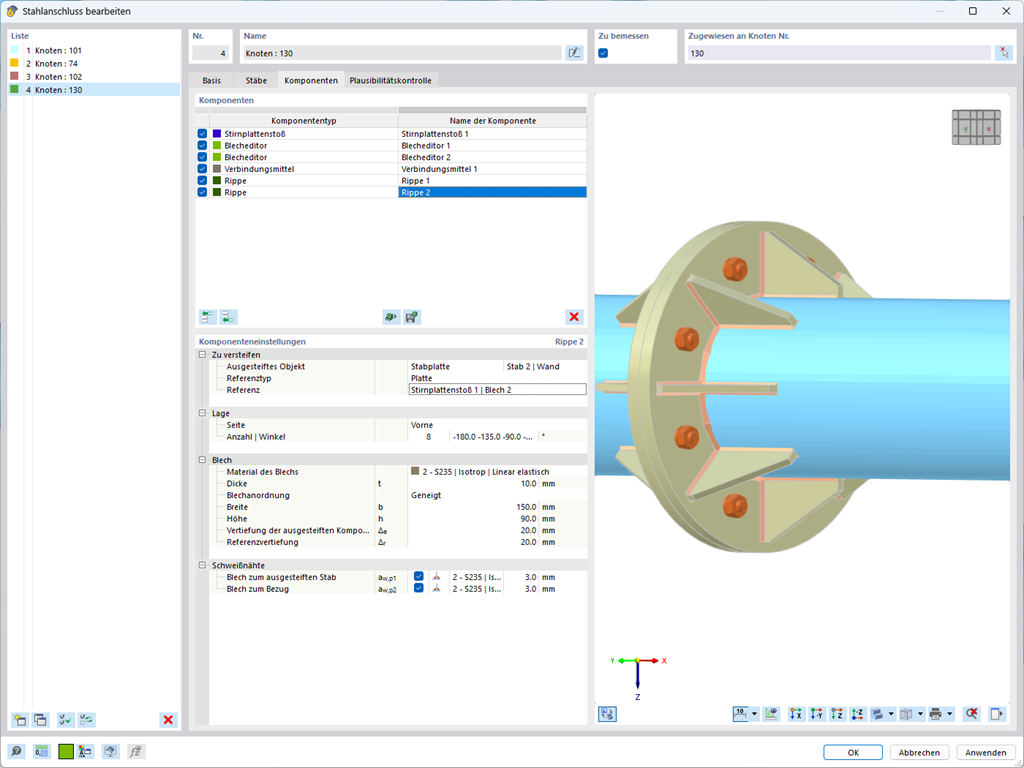

Modello di nervatura
L'add-on Giunti acciaio offre la possibilità di definire più nervature su un'asta o su una piastra contemporaneamente. La distribuzione può essere eseguita secondo un modello ortogonale e polare.
Composizione "Stummel"
Il componente "Stubo" è disponibile nell'add-on Giunti acciaio. Consente di estendere un'asta utilizzando un giunto ad arcareccio con un'altra asta (stub) e di collegarla a un componente di riferimento.

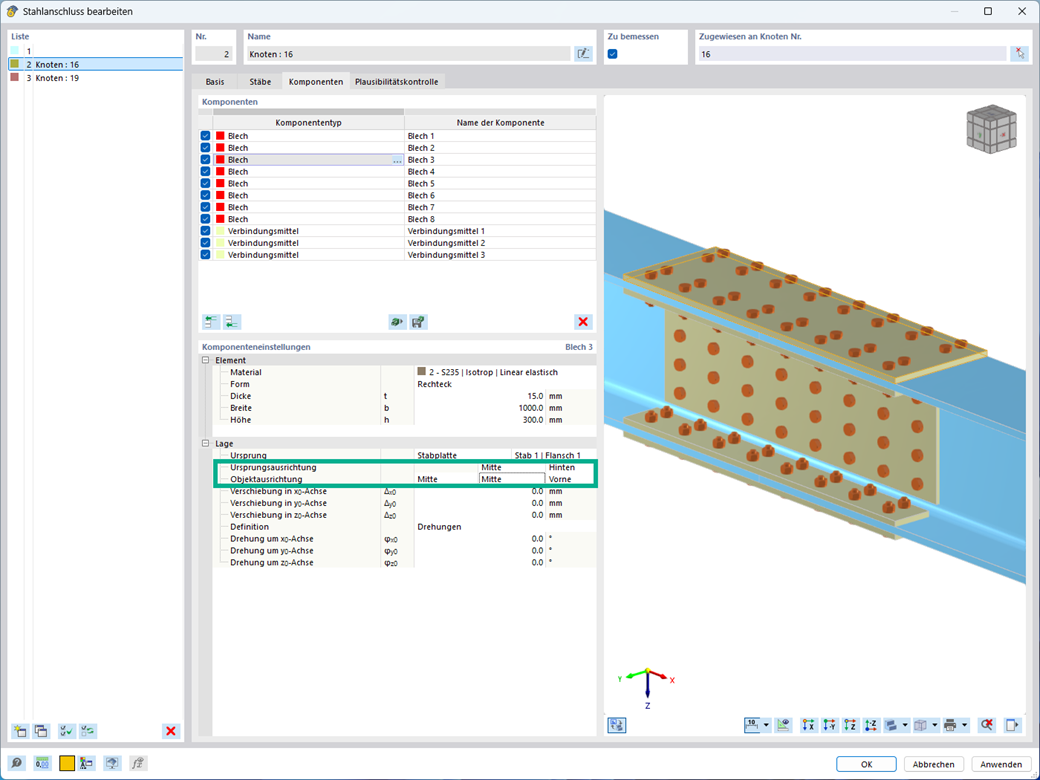

Posizionamento relativo degli oggetti
Nell'add-on Giunto acciaio, è possibile disporre gli oggetti con un riferimento relativo ad altri oggetti.

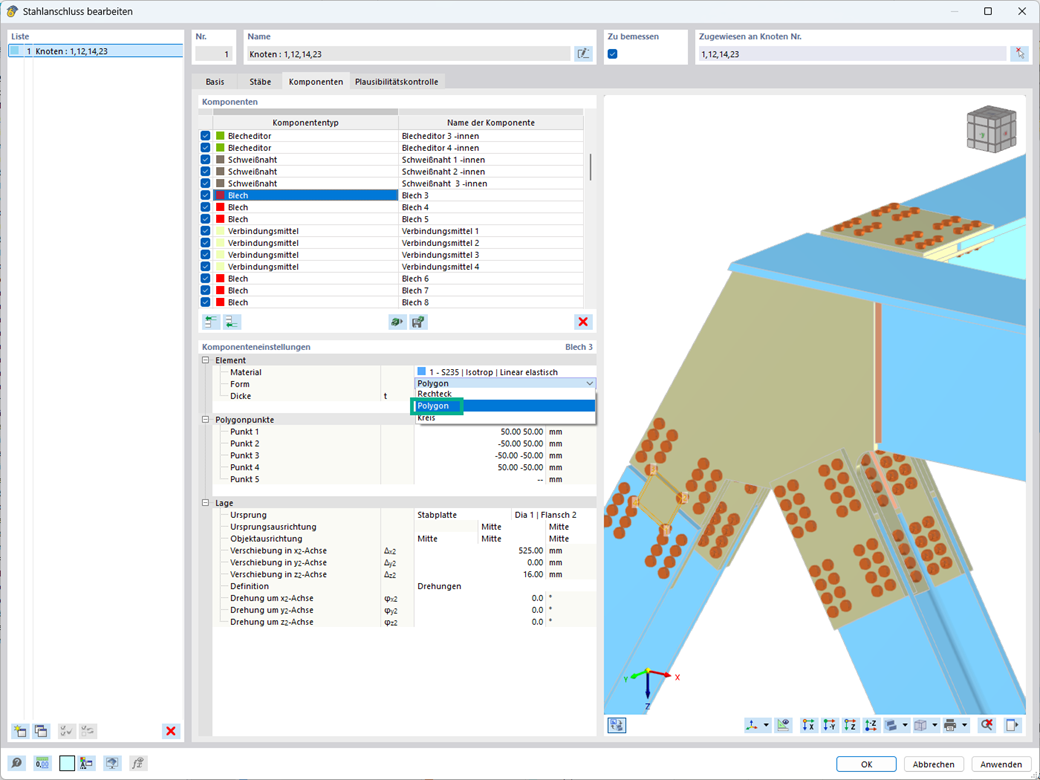

Componente "piastra" con forma a geometria poligonale
Nell'add-on Giunti acciaio, è possibile disporre piastre con varie forme geometriche. Oltre alle forme "Rettangolo" e "Cerchio", è disponibile anche la forma "Poligono". La forma poligonale è definita inserendo le coordinate del punto.

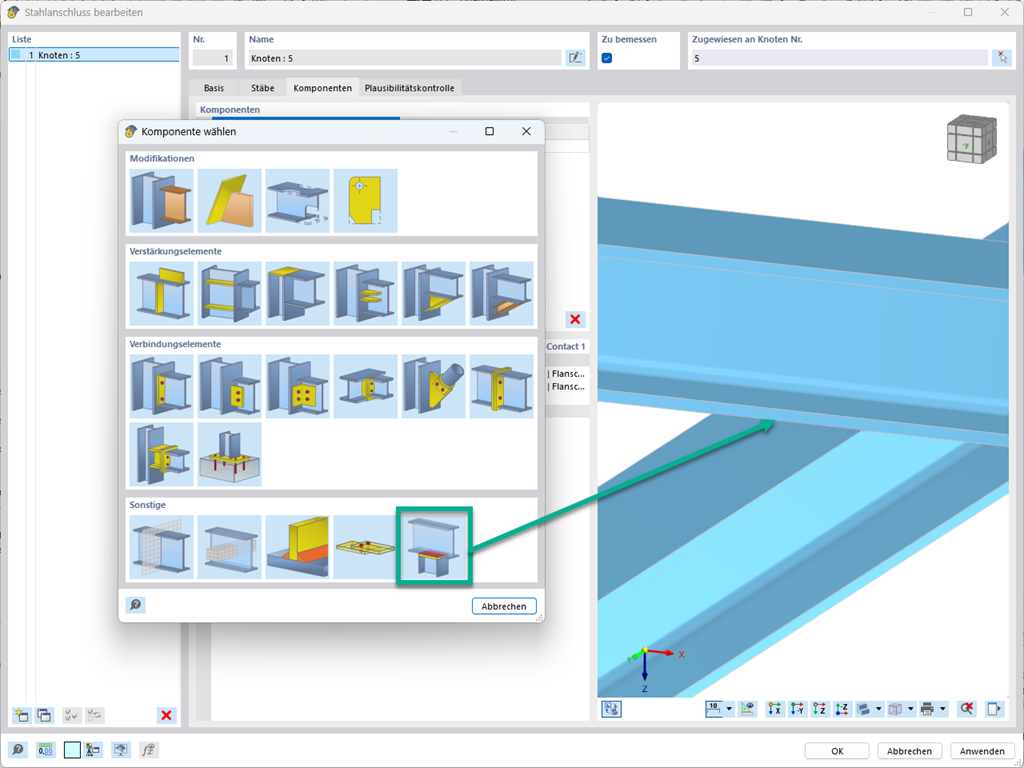

Componente "Contatto tra superfici"
Il componente 'Contatto tra superfici' nell'add-on Giunti acciaio consente di considerare un contatto a pressione tra due piastre/aste parallele. In questo caso, è possibile considerare l'attrito tra le superfici

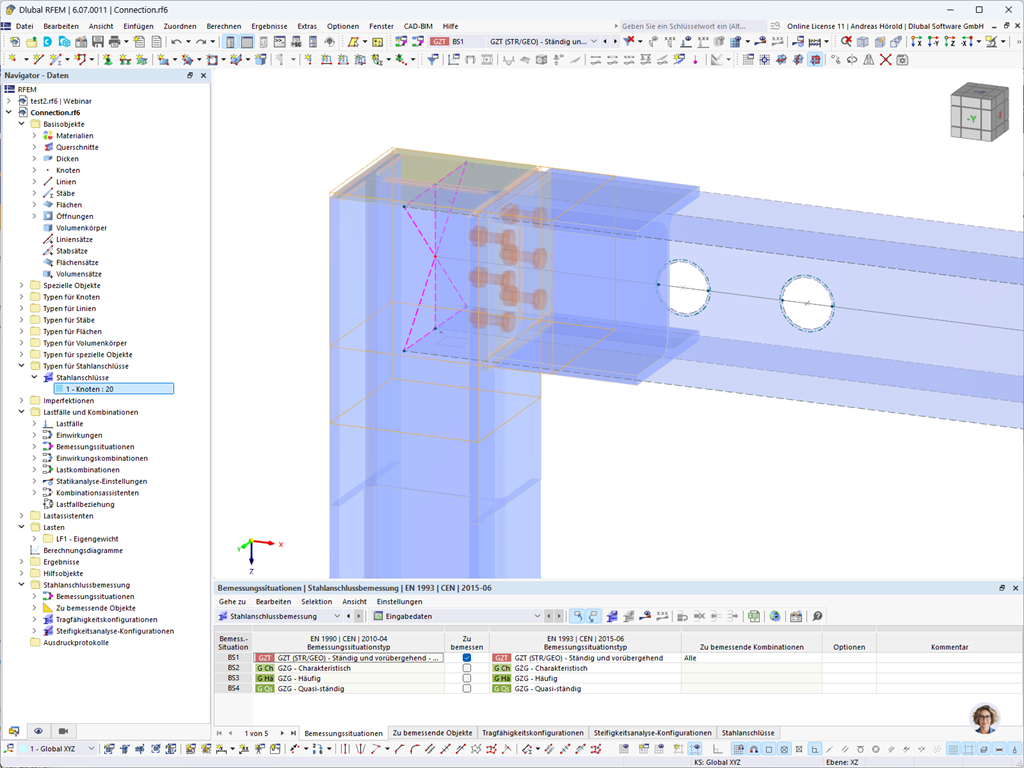

Verifica di giunti in acciaio su modelli di aste e superfici "Trave risultante".
Nell'add-on Giunti acciaio, è possibile utilizzare non solo i soliti tipi di aste di "Trave", "Biella" e così via, ma anche il tipo di asta di "Trave risultante", nonché sezioni trasversali da elementi di superficie. È necessario selezionare una sezione trasversale adatta per la trave risultante e quindi definire eventuali aperture dell'asta nel modello di superficie utilizzando l'editor dell'asta.
