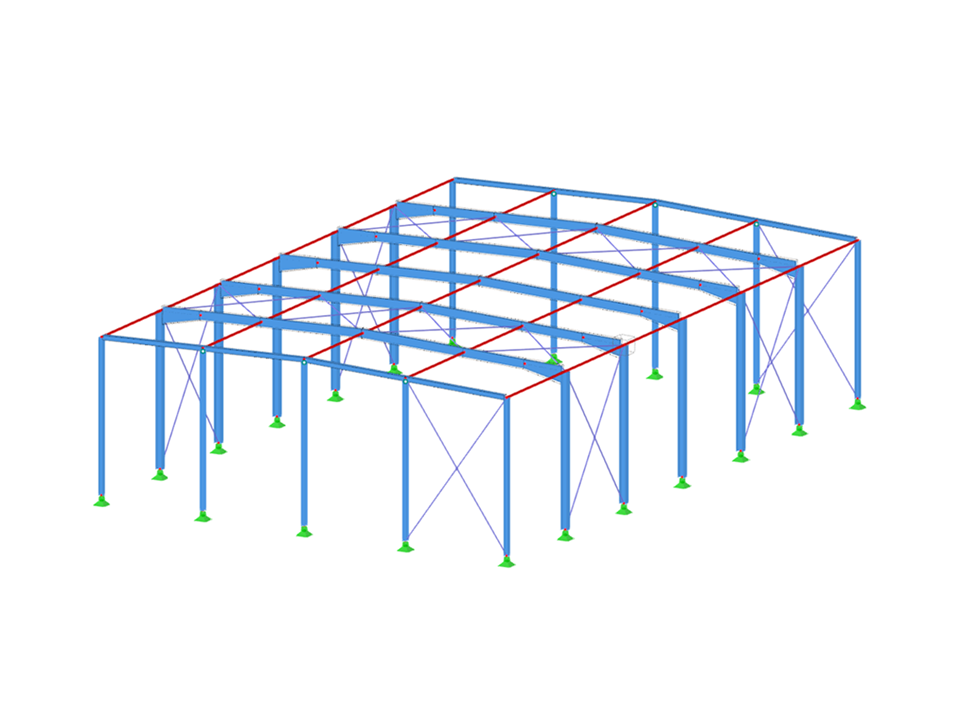

Capannone in acciaio
Numero di nodi | 71 |
Numero di linee | 116 |
Numero di aste | 116 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 11 |
Nr. di combinazioni di carico | 32 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 17,474 t |
Dimensioni (metriche) | 23.000 x 14.419 x 50.000 m |
Dimensioni (imperiali) | 75.46 x 47.31 x 164.04 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
