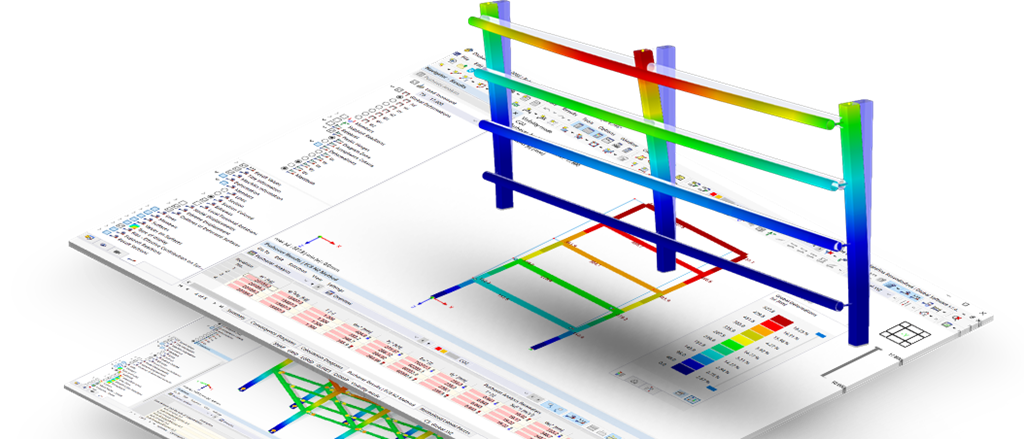

Analisi pushover per RFEM 6

• Considerazione del comportamento dei componenti non lineari utilizzando cerniere plastiche standard per acciaio (FEMA 356, EN 1998-3) e del comportamento non lineare dei materiali (muratura, acciaio bilineare, curve di lavoro definite dall'utente)

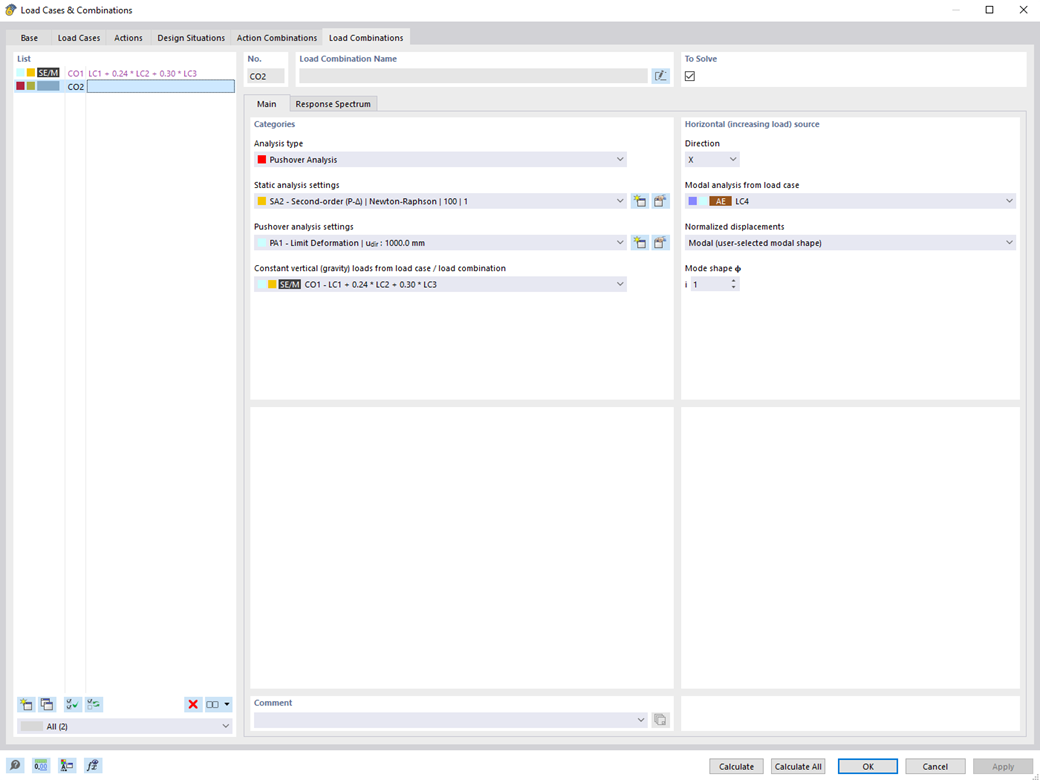

• Importazione diretta delle masse da casi di carico o combinazioni per l'applicazione di carichi verticali costanti
• Specifiche definite dall'utente per la considerazione dei carichi orizzontali (standardizzati alla forma modale o distribuiti uniformemente lungo l'altezza delle masse)

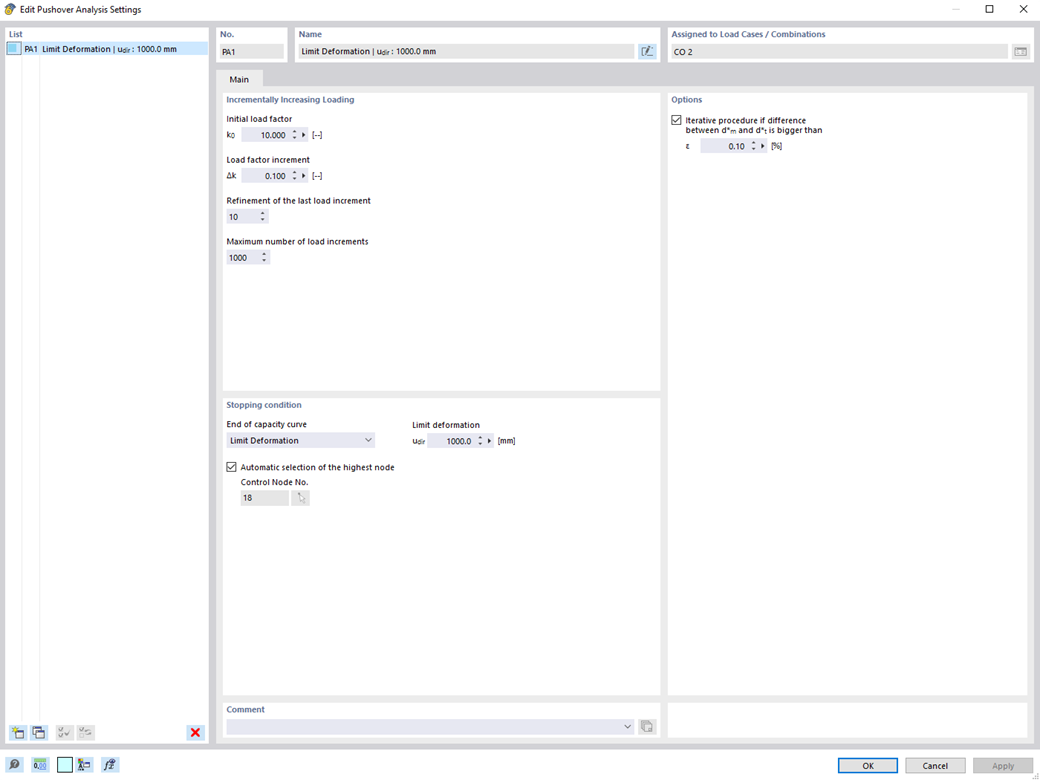

• Determinazione di una curva di pushover con criterio limite di calcolo selezionabile (un collasso o una deformazione limite)
• Trasformazione della curva pushover nello spettro di capacità (formato ADRS, sistema a un grado di libertà)
• Bilinearizzazione dello spettro di capacità secondo EN 1998-1:2010 + A1:2013

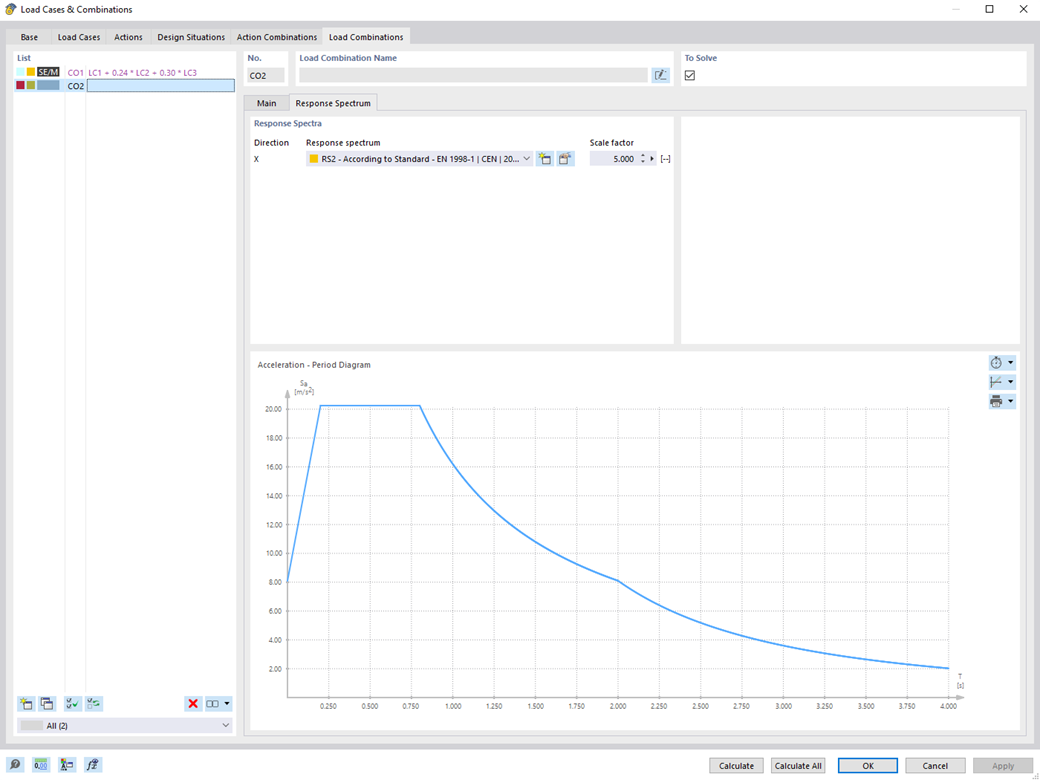

• Trasformazione dello spettro di risposta applicato nello spettro richiesto (formato ADRS)
• Determinazione dello spostamento obiettivo secondo EC 8 (il metodo N2 secondo Fajfar 2000)
• Confronto grafico della capacità e dello spettro richiesto

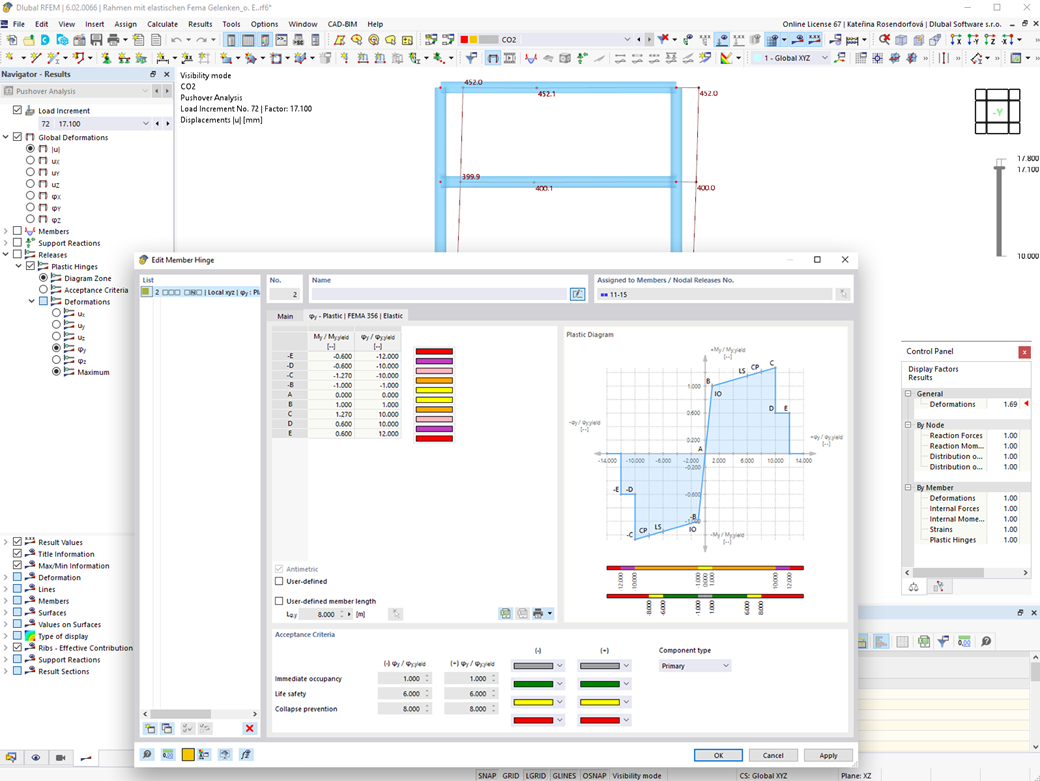

• Valutazione grafica dei criteri di accettazione di cerniere plastiche predefinite

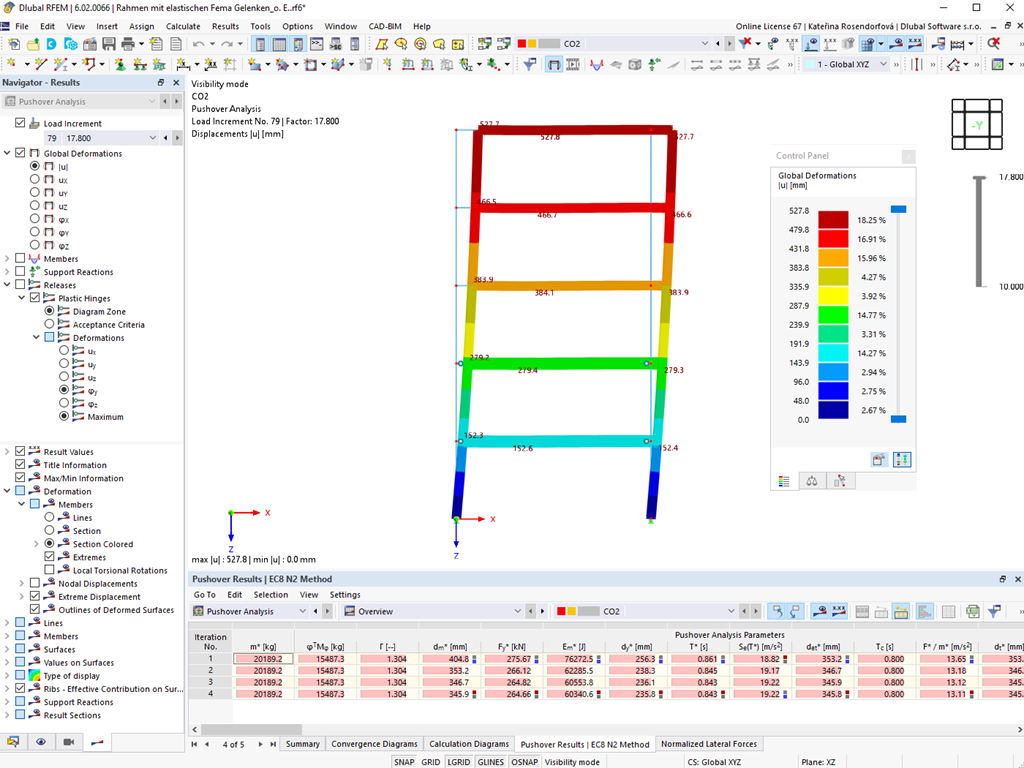

• Visualizzazione dei risultati dei valori utilizzati nel calcolo iterativo dello spostamento obiettivo

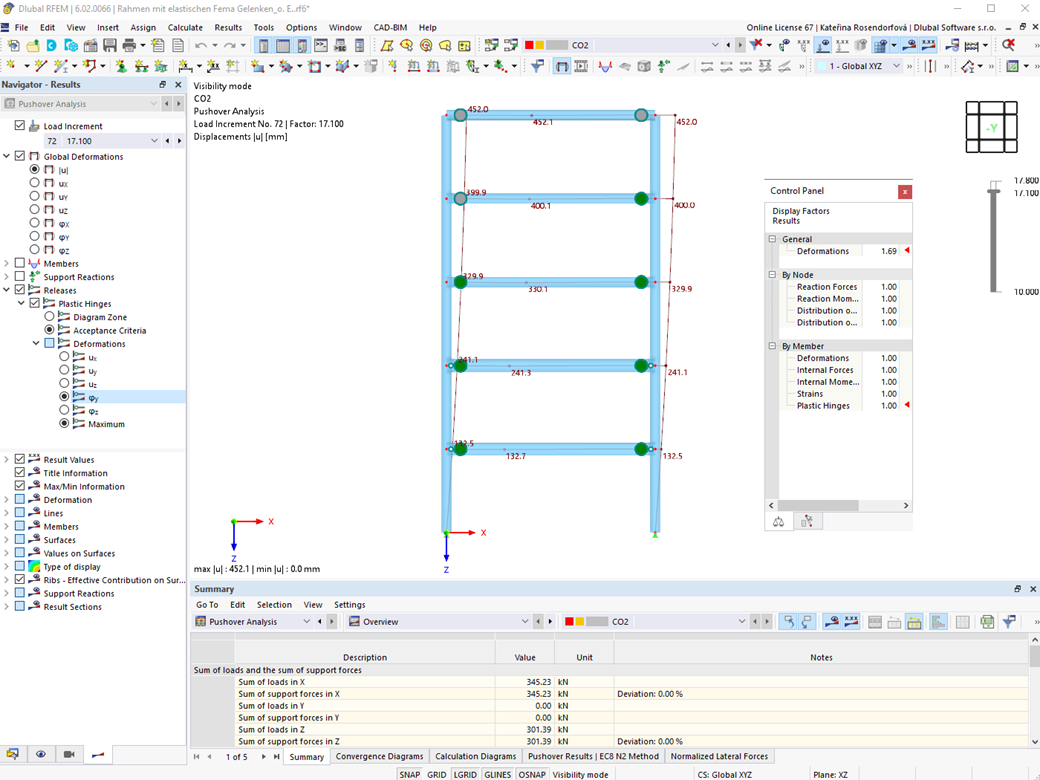

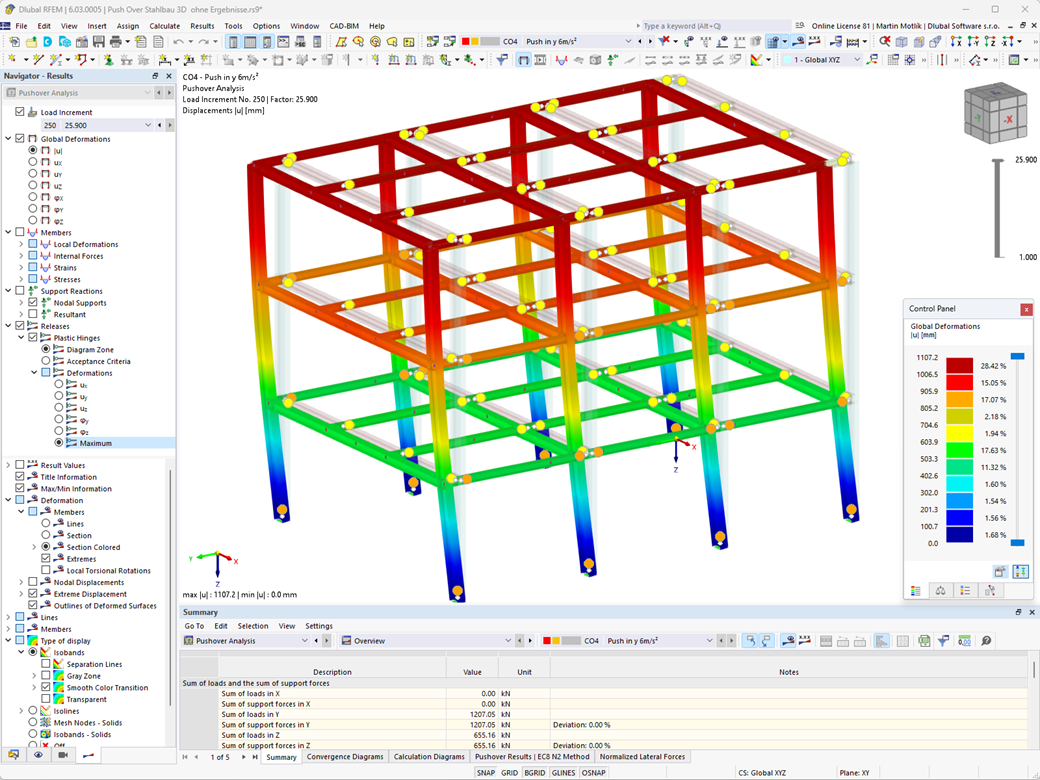

• Accesso a tutti i risultati dell'analisi strutturale nei singoli livelli di carico

Durante il calcolo, il carico orizzontale selezionato viene aumentato in step di carico. Un'analisi statica non lineare viene eseguita per ogni step di carico fino al raggiungimento della condizione limite specificata.

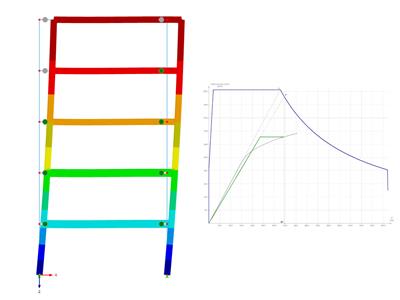

I risultati dell'analisi pushover sono esaustivi. Da un lato, la struttura viene analizzata per il suo comportamento a deformazione. Questo può essere rappresentato da una linea di forza-deformazione del sistema (una curva di capacità). D'altra parte, l'effetto dello spettro di risposta può essere visualizzato nel grafico ADRS (Acceleration-Displacement Response Spectrum). Lo spostamento finale è determinato automaticamente nel programma sulla base di questi due risultati. Il processo può essere valutato graficamente e in tabelle.

I singoli criteri di accettazione possono quindi essere analizzati graficamente e interpretati (per lo step di carico successivo dello spostamento obiettivo, ma anche per tutte le altre fasi di carico). I risultati dell'analisi statica sono disponibili anche per i singoli step di carico.
