Анализ деформационной несущей способности нелинейных систем
Диаграммный метод расчёта | Характеристики
- Учет нелинейной работы компонентов с помощью стандартных пластических шарниров для стали (FEMA 356, EN 1998‑3) и нелинейной работы материала (каменная кладка, сталь - билинейные, пользовательские рабочие кривые)
- Прямой импорт масс из загружений или сочетаний нагрузок для приложения постоянных вертикальных нагрузок
- Пользовательские спецификации для учета горизонтальных нагрузок (стандартизованных по собственной форме или равномерно распределенных по высоте масс)
- Определение кривой зависимости с выбором предельного критерия расчета (смятие или предельная деформация)
- Преобразование кривой зависимости в спектр несущей способности (формат ADRS, система с одной степенью свободы)
- Билинейризация спектра несущей способности по норме EN 1998‑1:2010 + A1:2013
- Преобразование примененного спектра реакций в требуемый спектр (формат ADRS)
- Определение целевого перемещения по EC 8 (метод N2 по Fajfar 2000)
- Графическое сравнение несущей способности и требуемого спектра
- Графическая оценка критериев приемлемости предварительно заданных пластических шарниров
- Отображение результатов значений, используемых в итеративном расчёте целевого перемещения
- Доступ ко всем результатам расчета конструкций в отдельных уровнях нагрузки
Диаграммный метод расчёта | Ввод данных
Диаграммный метод расчёта управляется недавно представленным типом анализа в сочетаниях нагрузок. Здесь у вас есть доступ к выбору распределения и направления горизонтальной нагрузки, выбору постоянной нагрузки, выбору желаемого спектра реакций для определения целевого перемещения и настройкам диаграммного метода расчёта для его применения.
В настройках диаграммного метода расчёта можно изменить приращение возрастающей горизонтальной нагрузки и указать условие остановки расчёта. Кроме того, можно легко настроить точность итеративного определения целевого смещения.
Диаграммный метод расчёта | Вычисление и результаты
В ходе расчета выбранная горизонтальная нагрузка будет постепенно увеличиваться. Статический нелинейный расчет выполняется для каждого шага нагрузки до достижения заданного предельного условия.

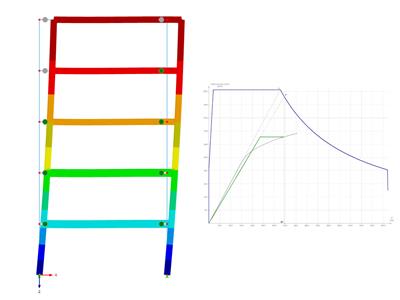

Результаты диаграммного метода расчёта весьма обширны. С одной стороны, конструкция анализируется на ее деформационное поведение. Это может быть представлено в виде кривой зависимости деформации от силы (кривая несущей способности). Во втором случае эффект спектра реакций можно отобразить также в изображении ADRS (спектр реакций при ускорении-смещении). На основе этих двух результатов программа автоматически определяет целевое перемещение. Процесс можно оценить графически и в таблицах.
Затем отдельные критерии приемлемости могут быть оценены в графическом виде и оценены (для следующего шага нагрузки целевого перемещения, но также для всех других шагов нагрузки). Результаты статического расчета также доступны для отдельных шагов нагрузки.
