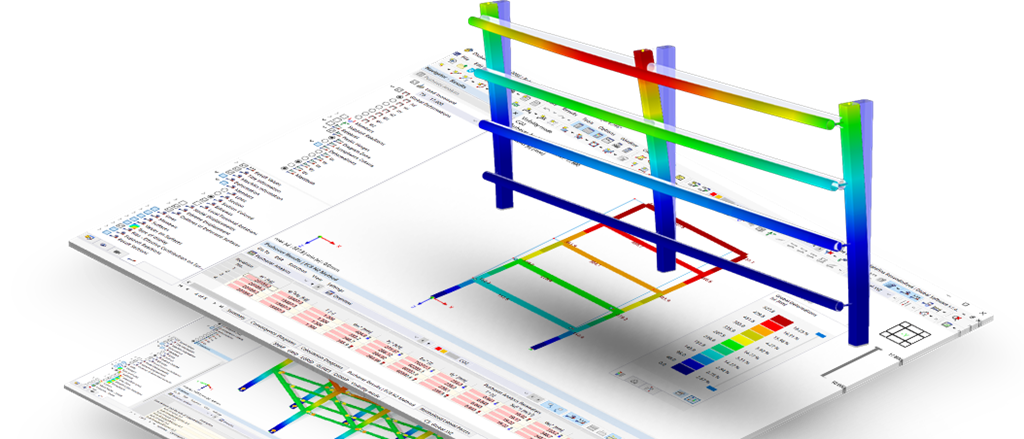

Análise pushover para o RFEM 6

• Consideração do comportamento de componente não linear utilizando articulações de plástico padrão para aço (FEMA 356, EN 1998-3) e comportamento de material não linear (alvenaria, aço - bilinear, curvas de trabalho definidas pelo utilizador)
• Importação direta de massas de casos ou combinações de carga para aplicação de cargas verticais constantes
• Especificações definidas pelo utilizador para a consideração de cargas horizontais (padronizadas para uma forma própria ou uniformemente distribuídas sobre a altura das massas)
• Determinação de uma curva pushover com critério limite selecionável para o cálculo (colapso ou deformação limite)
• Transformação da curva pushover em espectro de capacidade (formato ADRS, sistema de um grau de liberdade)
• Bilinearização do espectro de capacidade de acordo com EN 1998‑1:2010 + A1:2013
• Transformação do espectro de resposta aplicado no espectro necessário (formato ADRS)
• Determinação do deslocamento objetivo de acordo com o EC 8 (método N2 de acordo com Fajfar 2000)
• Comparação gráfica da capacidade e do espectro necessário
• Avaliação gráfica dos critérios de aceitação de articulações plásticas predefinidas
• Apresentação dos resultados dos valores utilizados no cálculo iterativo do deslocamento de destino
• Acesso a todos os resultados da análise estrutural nos níveis de carga individuais

Durante o cálculo, a carga horizontal selecionada é aumentada por incrementos de carga. É realizada uma análise estática não linear para cada intervalo de carga até atingir a condição limite especificada.

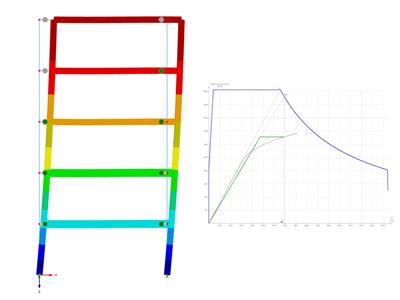

Os resultados da análise pushover são vastos. Por um lado, a estrutura é analisada quanto ao seu comportamento de deformação. Isto pode ser representado por uma linha de força-deformação do sistema (uma curva de capacidade). Por outro lado, o efeito de espectro de resposta pode ser apresentado na visualização ADRS (espectro de resposta de aceleração-deslocamento). O deslocamento de destino é determinado automaticamente no programa com base nestes dois resultados. O processo pode ser avaliado graficamente e em tabelas.

Os critérios de aceitação individuais podem então ser avaliados graficamente (para o próximo incremento de carga do deslocamento fixado, mas também para todos os outros incrementos de carga). Os resultados da análise estática também estão disponíveis para os intervalos de tempo individuais.
