Modelo da informação da construção (BIM)

A Dlubal Software tinha como objetivo permitir ao utilizador planear de acordo com o modelo da informação da construção (BIM). Essa missão foi sem dúvida um sucesso! Devido às inúmeras interfaces disponíveis nos programas de cálculo estrutural RFEM e RSTAB, pode trocar dados de forma fácil e cómoda com os softwares mais utilizados do setor (por exemplo, programas CAD).

O RFEM e o RSTAB não entram em conflito com outros softwares, antes pelo contrário. Existem interfaces para muitos outros programas e alguns deles são apresentados a seguir.

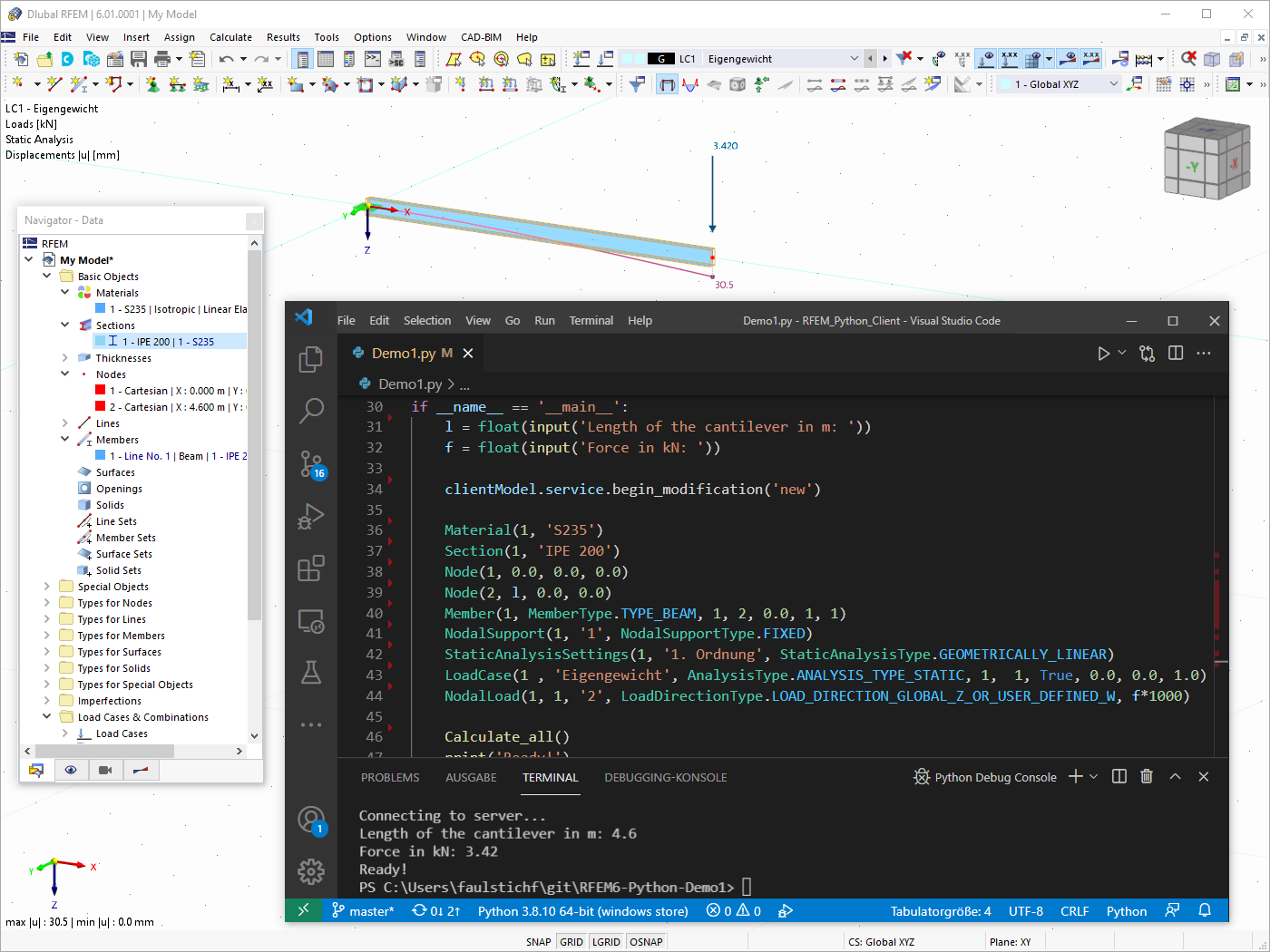

A tecnologia leva-o mais longe, mesmo no seu trabalho diário com o RFEM/RSTAB. Com os novos serviços web de tecnologia API, pode criar as suas próprias aplicações de ambiente de trabalho ou baseadas na web através do controlo de todos os objetos incluídos no RFEM 6/RSTAB 9. Estão à sua disposição bibliotecas completas e inúmeras funções. Desta forma, pode facilmente realizar as suas próprias verificações, assim como modelações eficazes de estruturas paramétricas, processos de otimização e automatização utilizando as linguagens de programação Python e C#. O software da Dlubal torna o seu trabalho mais fácil e prático. Veja por si mesmo!

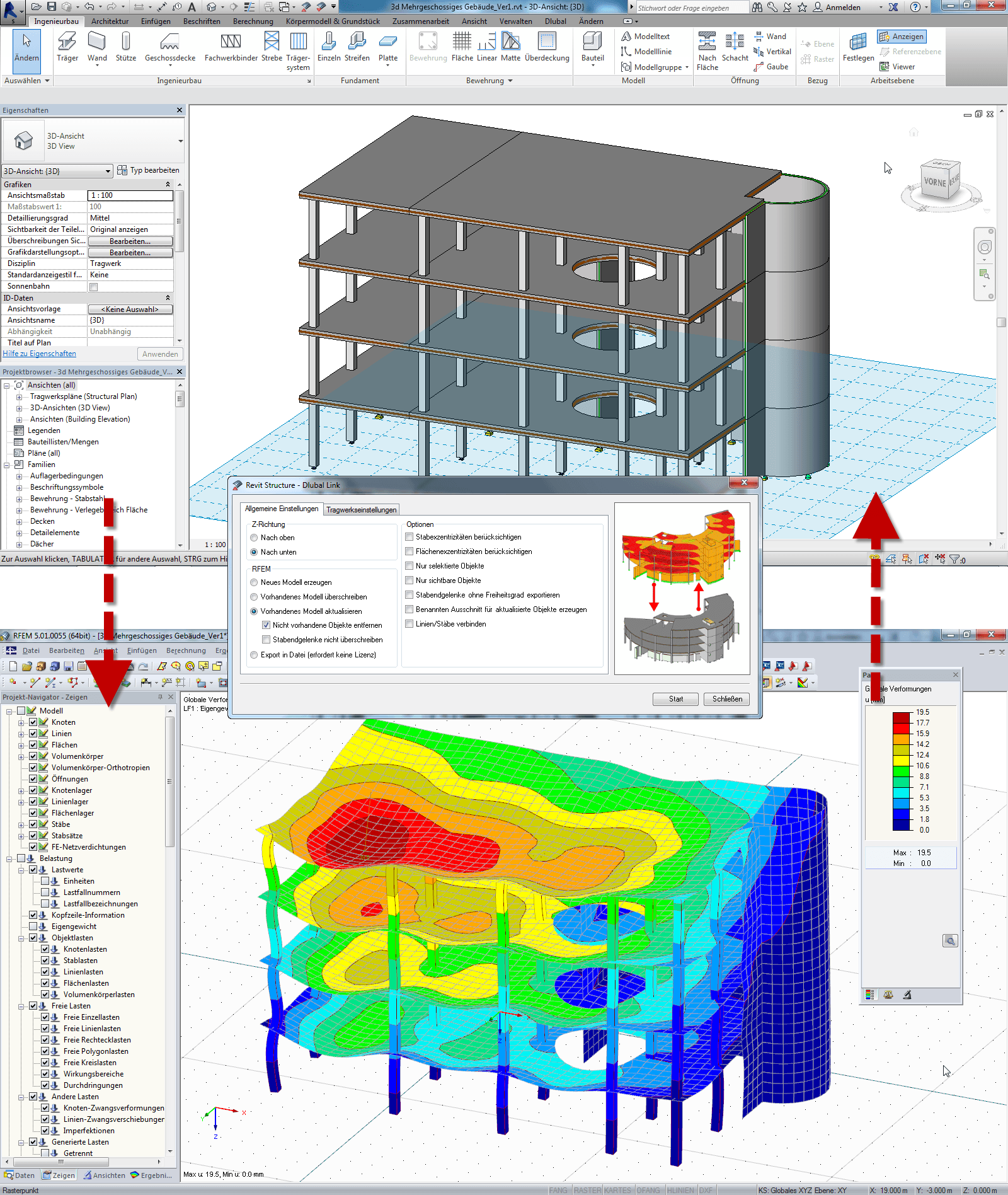

Gosta de trabalhar com o Autodesk Revit e gostaria que houvesse uma interface com o software da Dlubal? Então o seu desejo já se tornou realidade! A interface bidirecional direta do RFEM 6/RSTAB 9 com o Autodesk Revit torna as coisas mais fáceis para si: Uma estrutura criada no RFEM/RSTAB pode ser visualizada no Revit e preparada para o engenheiro de cálculo. Da mesma forma, é possível calcular e dimensionar um modelo Revit no RFEM/RSTAB. As modificações subsequentes podem até ser alinhadas facilmente tanto no modelo do Revit como no do RFEM/RSTAB. Parece um sonho? Então, viva isso e leia mais em:

O software da Dlubal também dispõe de interfaces para o software BIM Tekla, o que facilita a troca de dados. Entre o RFEM 6/RSTAB 9 e o Tekla Structures, tem três opções: Os modelos de pórticos podem ser transferidos com base em ficheiros em ambas as direções através da interface stp. Um modelo de análise gerado e executado no Tekla Structures pode ser transferido para o RFEM/RSTAB através de uma interface direta. Além disso, os modelos físicos podem ser trocados e alinhados em ambas as direções através de outra interface direta.

Provavelmente já está familiarizado com a troca de dados através de DXF. Além disso, o RFEM 5/RSTAB 8 permite também uma troca direta com o AutoCAD da Autodesk. Parece demasiado bom para ser verdade? De facto, é a realidade. Esta interface utiliza a mais recente tecnologia .NET. Além disso, pode iniciar a troca de dados diretamente no RFEM/RSTAB. O resto funciona por si próprio.

Os ficheiros ASF permitem exportar uma armadura dimensionada no módulo Dimensionamento de betão para o RFEM 6. Estas podem depois ser apresentadas sob a forma de contornos da armadura e imagens a cores da armadura de MEF no Allplan.

E não é tudo. Além disso, a empresa Allbau Software GmbH oferece o plug-in Allplan2Dlubal, o qual permite gerar automaticamente a partir de um modelo Allplan um modelo de placas e barras para o software da Dlubal. Afinal de contas, a cooperação torna tudo melhor e facilita o seu trabalho diário enquanto utilizador.

Os rinocerontes são considerados teimosos e inflexíveis. O Rhino é claramente uma exceção. A interface bidirecional entre o RFEM 6 e o Rhino permite a transferência de vários tipos de linhas e superfícies (plano, superfície de rotação e NURBS).

A interface igualmente bidirecional do Grasshopper permite exportar e importar dados do modelo, casos de carga e combinações, bem como as próprias cargas. Em vez de instabilidade, encontra aqui uma ligação estável com a qual não pode construir, mas que permite planear com antecedência.

O software da Dlubal também inclui interfaces para software de código aberto como o SAF. Isso irá facilitar muito o seu trabalho. O RFEM 6 e o RSTAB 9 suportam a troca de dados utilizando o Structural Analysis Format (SAF). Os programas de cálculo estrutural possibilitam tanto a importação como a exportação. O SAF é baseado no MS Excel. É um formato de ficheiro destinado a facilitar a troca de modelos estruturais entre diferentes aplicações de software. Uma coisa podemos garantir: é, sem dúvida, uma mais valia para qualquer engenheiro de estruturas.

A interface SDNF permite importar e exportar dados, tais como, materiais, secções, barras e superfícies do RFEM 6 e RSTAB 9. Dies ermöglicht Ihnen einen dateibasierten Datenaustausch mit Programmen, wie bspw. Tekla Structures oder Advance Steel.

A cooperação é a chave do sucesso deste setor. Através da interface IFC e do "modelo CAD/BIM", pode importar ficheiros IFC assim como transformá-los em elementos de barras ou superfícies. Juntamente com a empresa Dietrich’s, otimizamos a importação para que as secções e os materiais corretos sejam atribuídos automaticamente aos elementos da barra. Analisar estruturas é divertido!

Para transferir estruturas de barras puras (incluindo cargas, casos de carga, combinações de cargas e imperfeições), pode utilizar a interface de produto da DSTV para estruturas de aço no RFEM 6/RSTAB 9.

A interface DSTV permite a troca de dados entre o RFEM 6/RSTAB 9 e programas, tais como 'Bentley ProStructure 3D', 'Tekla Structures', 'Bocad', 'Intergraph Frameworks ', 'Graitec Advance Steel', 'Cadwork' e muitos outros.

O MS Excel é um clássico no que toca ao tratamento ou à preparação de valores de tabela. Implementámos para si uma ligação direta ao Microsoft Excel no RFEM 6/RSTAB 9. Assim, pode exportar as tabelas do RFEM 6/RSTAB 9 individualmente ou todas de uma só vez diretamente para uma folha de cálculo Excel. Além disso, as tabelas do Excel podem ser transferidas para o RFEM 6/RSTAB 9. Esforçamo-nos constantemente para lhe oferecer ainda mais opções no RFEM/RSTAB.

De certeza que já está familiarizado com o formato DXF. O DXF é um dos formatos de troca de dados mais comuns em termos de CAD. Os ficheiros DXF tanto podem ser importados como exportados sem qualquer esforço.

O software da Dlubal tem muitas interfaces diferentes. Uma delas é a interface IFC (Industry Foundation Classes). Esta encontra-se dividida em diversas áreas, as chamadas "Vistas". Além disso, coexistem diferentes versões do formato IFC. Aqui tem de olhar com mais atenção. A versão 4.0 é suportada tanto para a importação como para a exportação. No entanto, a versão anterior 2x3 só é suportada para importação. Independentemente da direção da troca de dados, é possível processar o StructuralAnalysisView assim como o ReferenceView (vista de coordenação).

Ao importar a ReferenceView, é possível converter objetos IFC individuais em elementos nativos do programa RFEM. Também é possível utilizar as tabelas de conversão para adaptar as descrições de perfis e materiais. A exportação na ReferenceView permite apresentar a estrutura em visualizadores IFC e programas CAD. Por outro lado, a StructuralAnalysisView permite transferir o modelo estrutural incluindo o carregamento. Como pode ver, são inúmeras as opções disponíveis.

A interface direta do RFEM 6/RSTAB 9 para o BricsCAD oferece a possibilidade de importar e exportar nós e linhas.

Trabalha com aplicações Bentley? Não tem problema, porque a implementação da interface ISM no RFEM 5/RSTAB 8 permite a troca de modelos, por exemplo, com o ProSteel, ProConcrete. E como é melhor dois do que um: A interface funciona em ambas as direções. O núcleo da tecnologia ISM é o ISM Viewer V8i, que pode ser obtido gratuitamente na Bentley.

Entre outras coisas, este permite exportar componentes de superfície, tais como paredes e lajes ou secções com secções variáveis, para o ProSteel e o ProConcrete. Uma função adicional particularmente útil do ISM Viewer é a opção de saída de resultados num documento PDF 3D. Experimente!

O formato CIS/2 do NIST é particularmente popular em países de língua inglêsa quando se trata de troca de dados. Também pode tirar proveito. Além dos dados estruturais das estruturas de barras, também é possível importar informações sobre cargas, casos de carga, combinações de cargas e combinações de resultados para o RFEM 5/RSTAB 8. Funciona de forma muito simples e fácil.

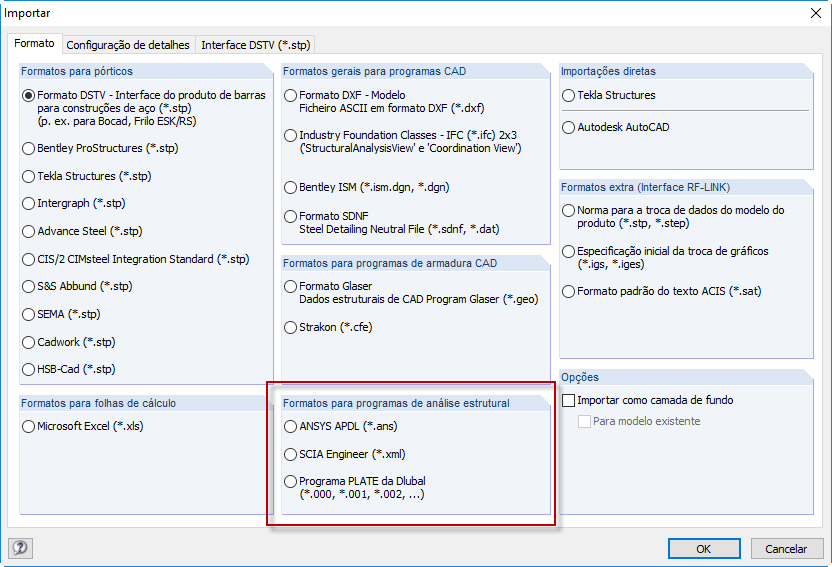

O software da Dlubal funciona lado a lado com outros programas de cálculo estrutural. Um deles é o programa de cálculo estrutural SCIA Engineer. Para a troca de dados com o RFEM 5/RSTAB 8 foi implementada a importação de ficheiros XML. Utilizamos todas as possibilidades para lhe fornecer cada vez mais interfaces.

Uma outra interface no RFEM 5/RSTAB 8 permite exportar modelos para o programa CAD cadwork. Mas também é possível importar modelos do cadwork. Além da geometria do modelo é também possível transferir informações sobre secções, materiais, apoios e acoplamentos rígidos. Veja por si mesmo como é fácil:

O software SEMA para estruturas de madeira e pórticos já é popular. Foi por isso que lhe oferecemos uma interface para a transferência de estruturas SEMA 3D. O modelo SEMA pode ser transferido para o RFEM 5/RSTAB 8 nos formatos DXF ou DSTV (STP). E o melhor: Neste último caso, é possível transferir não só dados padrão, tais como a geometria estrutural, mas também informações sobre secções, materiais, apoios e acoplamentos rígidos. Veja por si mesmo:

Esta interface bidirecional direta permite a troca de dados entre o RFEM 5/RSTAB 8 e o Hilti PROFIS Engineering ...

As cargas de apoio do RFEM/RSTAB são transferidas para o Hilti PROFIS Engineering ... Segue-se o dimensionamento das cavilhas e das placas de ancoragem. Os resultados do dimensionamento das cavilhas não se perderão. Estes podem ser importados como comentários para o RFEM/RSTAB.

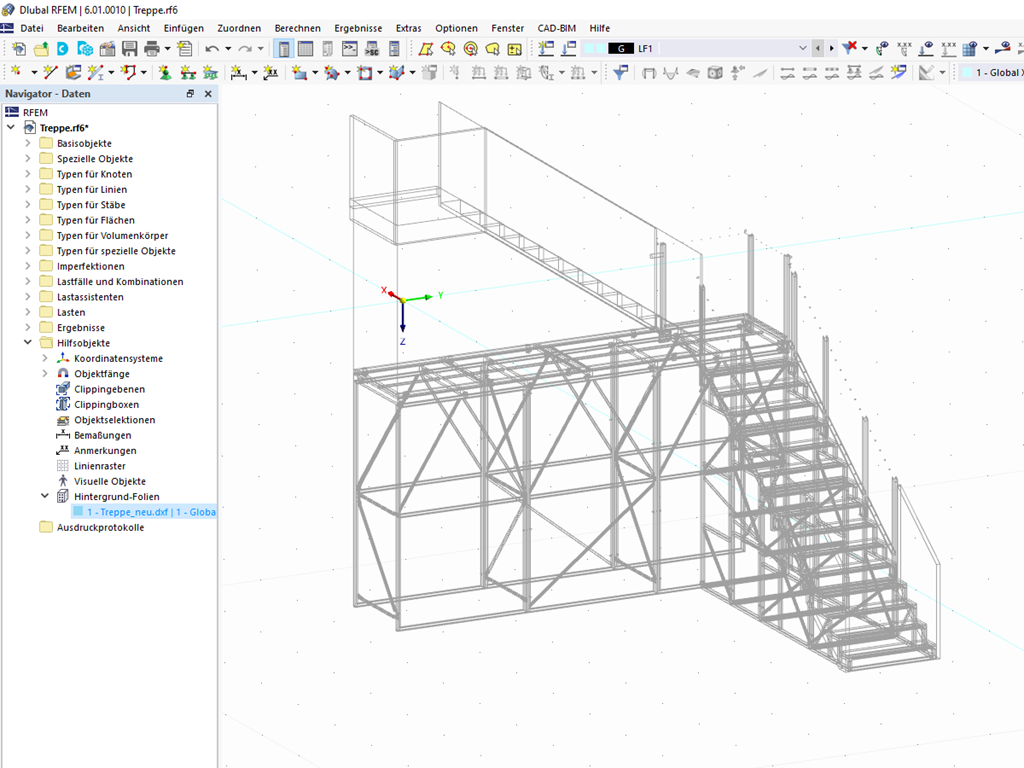

Para simplificar a modelação, utilize as camadas de fundo armazenadas na janela de trabalho do RFEM 6/RSTAB 9 para a introdução de objetos gráficos. Essas camadas são geradas a partir de um ficheiro DXF importado. Leia mais sobre este assunto:

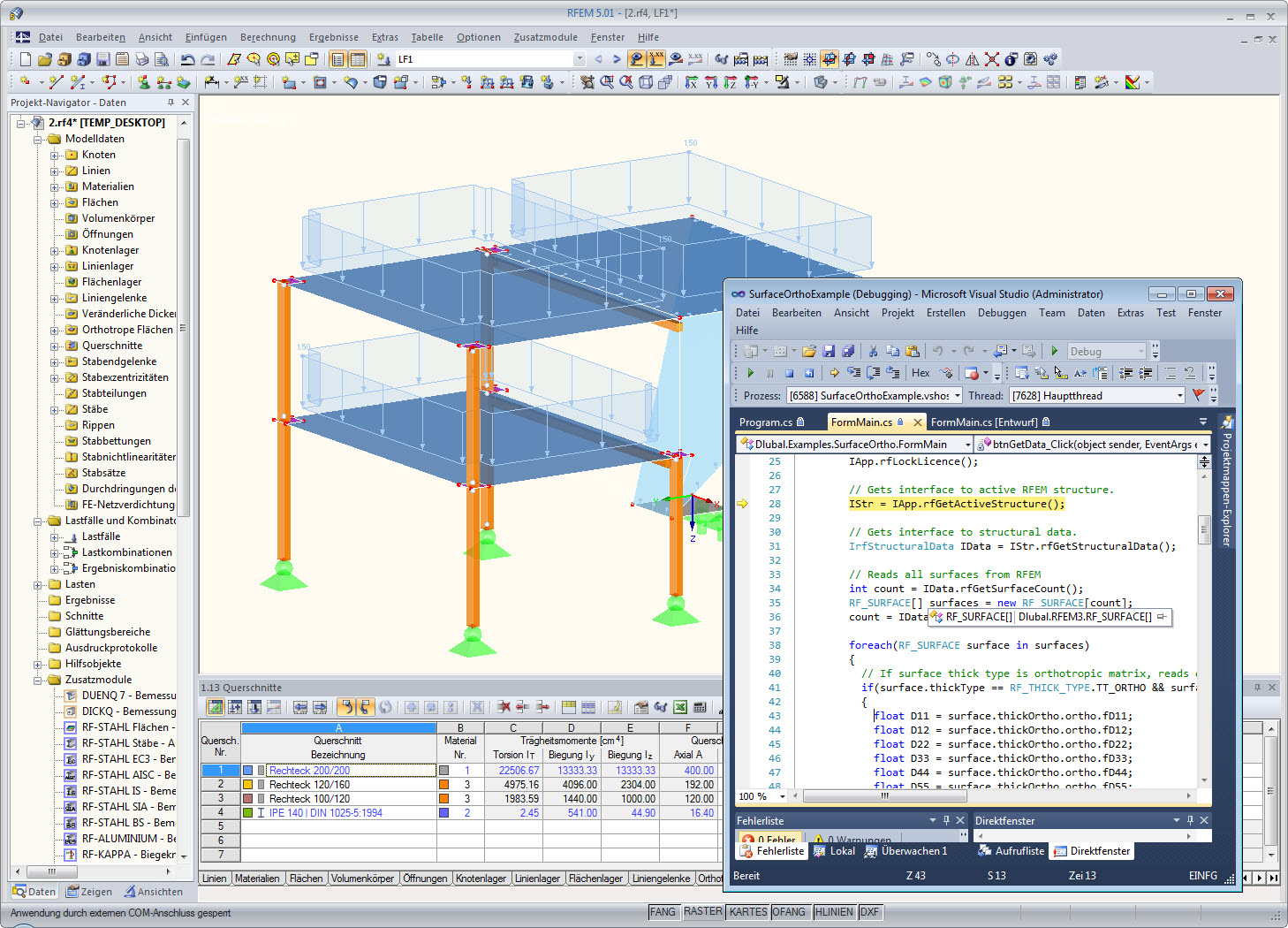

A base destas interfaces programáveis é a tecnologia COM. Qual é a vantagem para si? Assim, pode programar as suas próprias macros de entrada ou programas de pós-processamento. Leia aqui mais sobre este assunto:

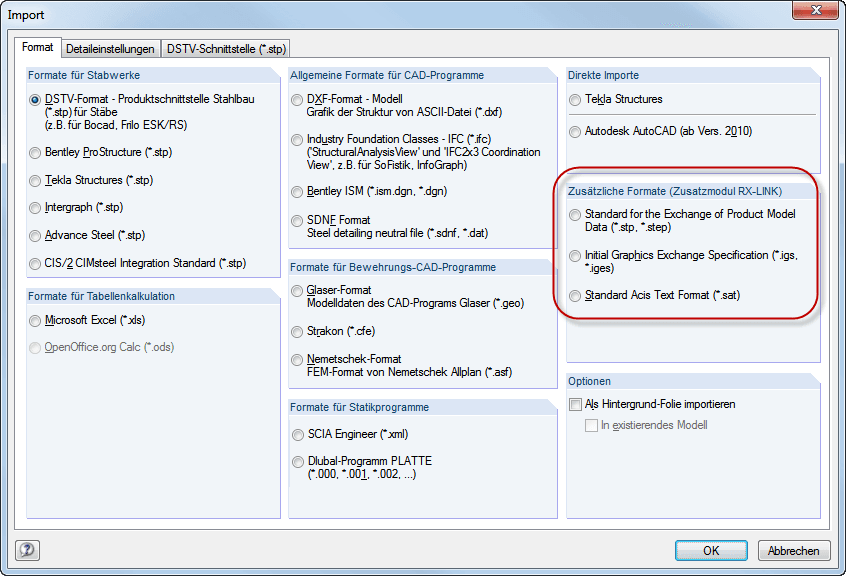

Instalação bem-sucedida do RF-LINK? Estão disponíveis adicionalmente as seguintes interfaces para a importação no RFEM 5:

• Standard ACIS Text Format (*.sat)
• Initial Graphics Exchange Specification (*.igs, *.iges)
• Standard for the Exchange of Product Model Data (*.stp, *.step)
