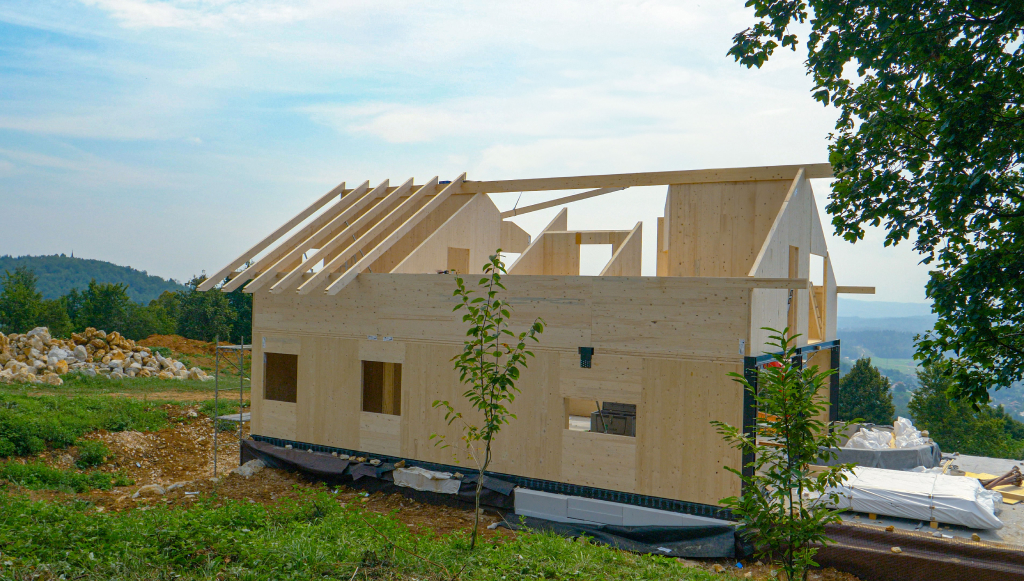

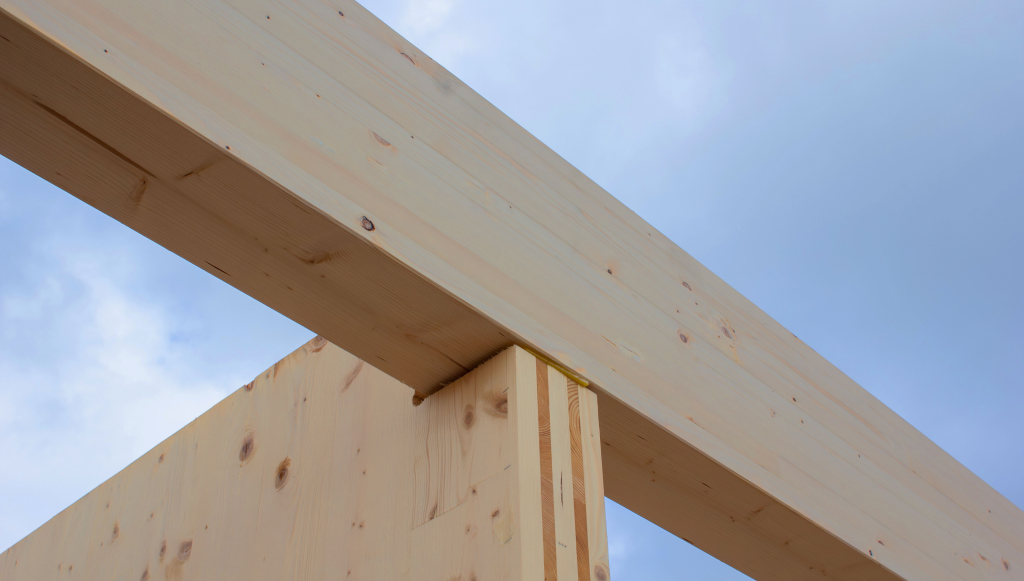

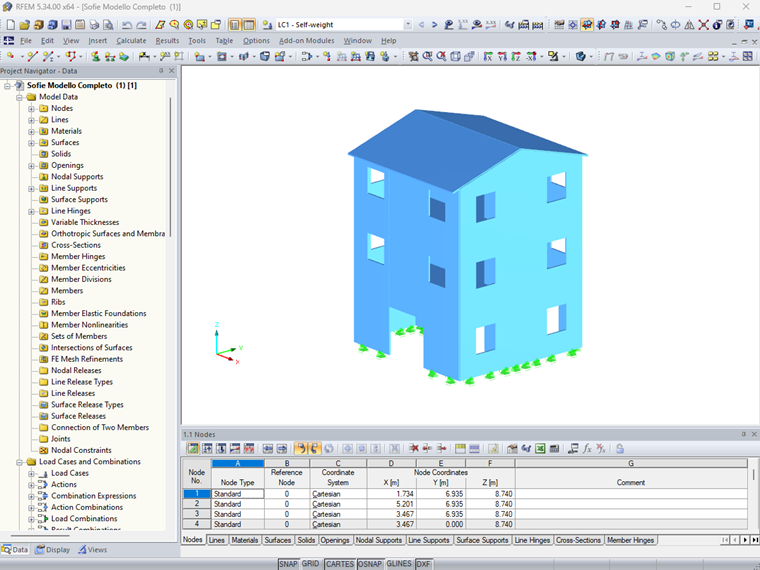

Estruturas laminadas, sandwich e madeira laminada cruzada (CLT)

• Verificações gerais de tensões
• Saída gráfica e numérica das tensões e das relações de cálculo completamente integradas no RFEM
• Dimensionamento flexível com diferentes composições de camadas
• Alta eficiência devido ao reduzido número de dados de entrada necessário
• Flexibilidade devido às opções de configuração detalhadas para as bases do cálculo e a extensão do cálculo
• Com base no modelo de material selecionado e das camadas contidas no mesmo, é gerada uma matriz de rigidez geral local da superfície no RFEM. Estão disponíveis os seguintes modelos de materiais:
  • Ortotrópico
  • Isotrópico
  • Definido pelo utilizador
  • Híbrido (para combinações de modelos de materiais)
• Opção para guardar estruturas de camadas frequentemente utilizadas numa base de dados
• Determinação de tensões de base, de corte e equivalentes
• Além disso, para as tensões de base, o RF-LAMINATE apresenta também as tensões de acordo com a DIN EN 1995-1-1, assim como a interação dessas tensões na tabela de resultados.
• Verificação de tensões para elementos estruturais de todo o tipo de forma
• Tensões equivalentes calculadas de acordo com diferentes métodos:
  • Hipótese de alteração da forma (von Mises)
  • Teoria de tensão de corte máxima (Tresca)
  • Critério de tensão principal máxima (Rankine)
  • Critério de deformação principal (Bach)
• Cálculo das tensões de corte transversais de acordo com Mindlin, Kirchhoff ou especificações definidas pelo utilizador
• Verificação do estado limite de utilização por comprovação dos deslocamentos de superfície
• Especificações definidas pelo utilizador para deformações limite
• Possibilidade de considerar acoplamentos de camadas
• Resultados detalhados dos componentes e relações de tensões individuais em tabelas e gráficos
• Saída de tensões para cada camada no modelo
• Lista de partes das superfícies dimensionadas
• Possibilidade de acoplamentos de camadas sem corte

Após o dimensionamento, o RF-LAMINATE apresenta as tensões máximas, relações de tensões e deslocamentos, ordenados por casos de carga, superfícies e pontos da grelha. A relação de cálculo pode ser relacionada a um qualquer tipo de tensão. A posição atual é destacada com uma cor diferente no modelo estrutural do RFEM.

Além da avaliação de resultados em tabelas no módulo, é também possível representar as tensões e as relações de tensões graficamente na janela de trabalho do RFEM. As cores e os valores atribuídos no painel podem ser ajustados.

Os casos de carga, os grupos de carga e as combinações de cargas podem ser combinados em vários casos de dimensionamento para verificação dos estados limite último e de utilização. Primeiro, são selecionadas as superfícies relevantes para o dimensionamento através da função de seleção, seguido da definição do modelo de material apropriado.

A composição de camadas, a partir da qual é calculada a rigidez da superfície, pode variar. Os parâmetros definidos pelo modelo do material selecionado podem ser ajustados. A matriz 3*3 das camadas pode igualmente ser modificada. Desta maneira, o RF-LAMINATE assegura uma seleção completamente livre na geração de rigidezes.

As tensões limite de cada camada são definidas através do material selecionado. Também estes valores podem ser definidos pelo utilizador.
