RF-TIMBER Pro

O RF-TIMBER Pro permite realizar a verificação de tração, estabilidade, estado limite de utilização e resistência ao fogo para barras de madeira de acordo com as normas selecionadas.

Além das verificações de tensões, o RF-/TIMBER Pro realiza a verificação de estabilidade para barras de acordo com o método da barra equivalente ou a análise de segunda ordem, bem como o estado limite de utilização e a resistência ao fogo. Além disso, tem a possibilidade de otimizar automaticamente as secções.

Dimensionamento de barras e conjuntos de barras de madeira

Total de itens: 4

RF-TIMBER Pro | Funcionalidades

Integração total no RFEM/RSTAB com possibilidade de importar toda a informação e esforços internos relevantes

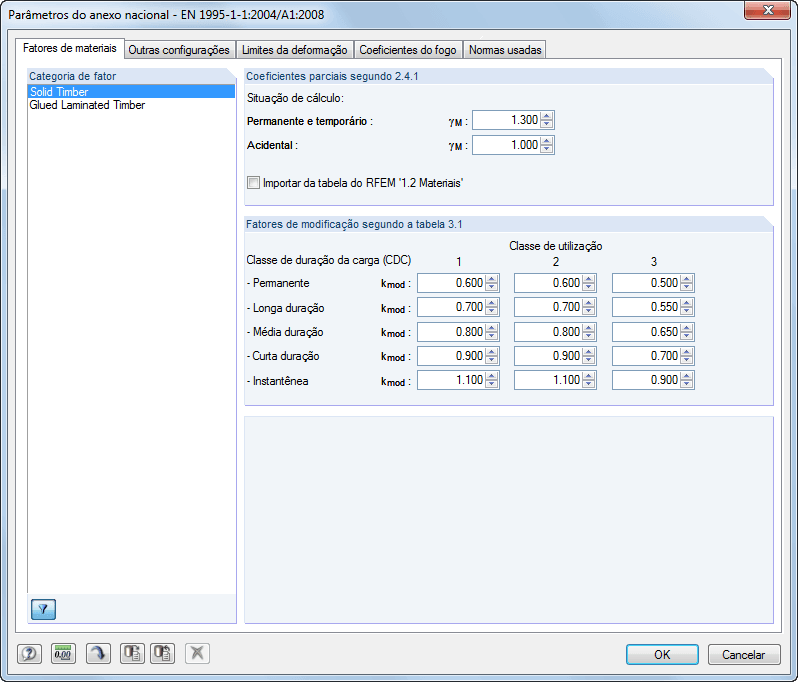

Para a norma de dimensionamento EN 1995-1-1, de momento estão disponíveis os seguintes anexos nacionais:
- DIN EN 1995-1-1/NA:2013-08 (Alemanha)
- ÖNORM B 1995-1-1:2015-06 (Áustria)
- NBN EN 1995-1-1/ANB:2012-07 (Bélgica)
- BDS EN 1995-1-1/NA:2012-02 (Bulgária)
- DK EN 1995-1-1/NA:2011-12 (Dinamarca)
- SFS EN 1995-1-1/NA:2007-11 (Finlândia)
- NF EN 1995-1-1/NA:2010-05 (França)
- I S. EN 1995-1-1/NA:2010-03 (Irlanda)
- UNI EN 1995-1-1/NA:2010-09 (Itália)
- LVS EN 1995-1-1/NA:2012-05 (Letónia)
- LST EN 1995-1-1/NA:2011-10 (Lituânia)
- LU EN 1995-1-1/NA:2011-09 (Luxemburgo)
- NEN EN 1995-1-1/NB:2007-11 (Países Baixos)
- NS EN 1995-1-1/NA:2010-05 (Noruega)
- PN EN 1995-1-1/NA:2010-09 (Polónia)
- NP EN 1995-1-1 (Portugal)
- SR EN 1995-1-1/NB:2008-03 (Roménia)
- SS EN 1995-1-1 (Suécia)
- STN EN 1995-1-1/NA:2008-12 (Eslováquia)
- SIST EN 1995-1-1/A101:2006-3 (Eslovénia)
- UNE EN 1995-1-1/AN:2016-04 (Espanha)
- CSN EN 1995-1-1/NA:2007-09 (República Checa)
- BS EN 1995-1-1/NA:2009-10 (Reino Unido)
- CYS EN 1995-1-1/NA:2011-02 (Chipre)
Biblioteca de materiais extensa de acordo com as normas EN, SIA, e DIN
Dimensionamento de secções redondas, retangulares e mistas (híbridas também)
Atribuição específica da estrutura às classes de utilização (CLUT) e classificação das ações em classes de duração do carregamento (CDC)
Dimensionamento de barras e conjuntos de barras
Verificação de estabilidade através do método da barra equivalente ou de acordo com a teoria de segunda ordem
Apresentação dos esforços internos determinantes
Informação breve sobre a verificação – cumprida ou não cumprida
Visualização de critérios de verificação no modelo RFEM/RSTAB
Otimização automática das secções
Lista de peças e determinação de massas
Exportação de dados para o MS Excel
Configuração livre do tempo de queima e das taxas de queima, assim como livre escolha dos lados de queima para o dimensionamento contra incêndios
Verificações da proteção contra incêndio de acordo com as seguintes normas:
- EN 1995-1-2
- SIA 265:2012+ SIA 265-C1:2012
- segundo a DIN 4102-22:2004
Importação de comprimentos de encurvadura do módulo RF-STABILITY/RSBUCK
Verificação de barras de secção variável de acordo com o ângulo de corte previamente definido
Verificação da cumeeira e saída das tensões de tração transversais para as cumeeiras definidas
Dimensionamento de barras/conjuntos de barras curvados

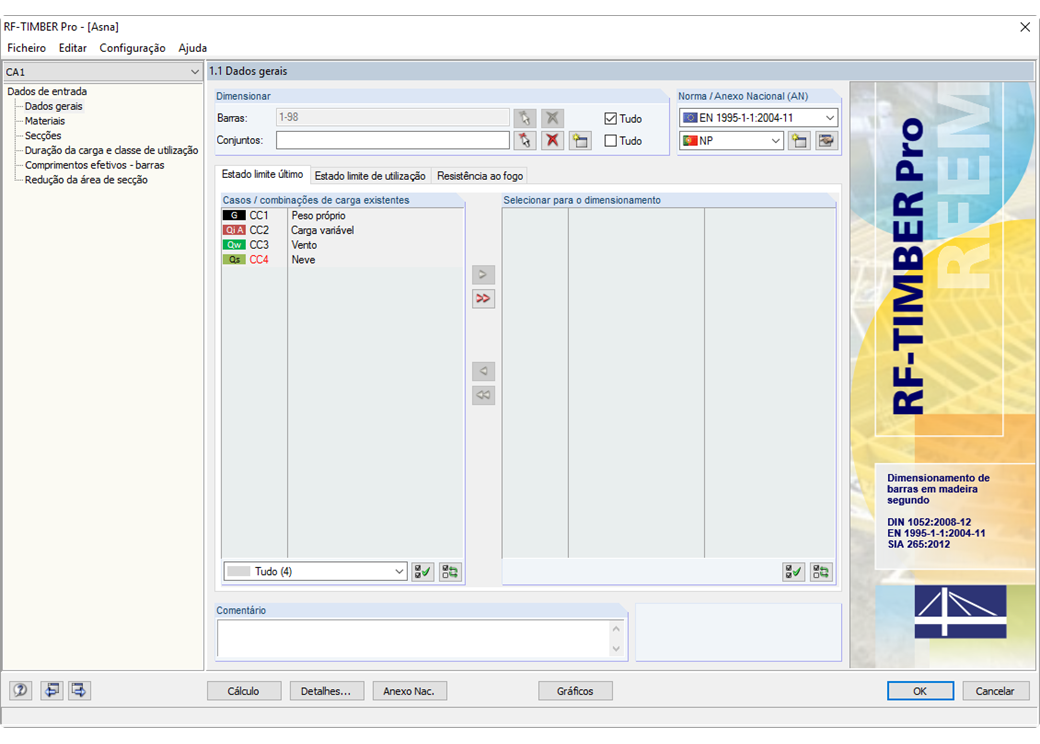

Tabelle 1.1 Basisangaben - Tragfähigkeit

RF-TIMBER Pro | Entradas

Após a abertura do módulo, são especificados as barras/conjuntos de barras, os casos de cargas, as combinações de cargas ou de resultados que vão ser considerados para o dimensionamento, tanto dos estados limite último como de utilização e da resistência ao fogo. Os materiais do RFEM/RSTAB estão predefinidos, no entanto, podem ser ajustados no RF-/TIMBER Pro. Na biblioteca estão armazenadas as propriedades de materiais, de acordo com a respetiva norma.

Após a verificação das secções, são atribuídas as classes de duração do carregamento (CDC) e as classes de utilização (CLUT) para casos de cargas ou barras selecionados.

As secções combinadas podem ser constituídas por diferentes materiais. O dimensionamento no RF-/TIMBER Pro é efetuado tendo em consideração o eixo neutro deslocado (para o caso de secções semirrígidas acopladas). Para a verificação da deformação, têm de ser especificados os comprimentos de referência das barras ou conjuntos de barras relevantes, Ao mesmo tempo, pode ser considerada a direção da deformação, uma contra-flecha e o tipo de viga.

RF-TIMBER Pro | Dimensionamento

Na verificação da resistência da secção, são analisadas a tração e a compressão na direção das fibras, a flexão, a flexão e a tração/compressão, assim como o corte devido ao esforço de corte com e sem torção. As verificações são efetuadas ao nível dos valores de cálculo das tensões.

Para o dimensionamento de componentes estruturais com risco de flambagem ou derrubamento segundo o método da barra equivalente são considerados compressão axial, flexão com e sem esforço de compressão assim como flexão e tração. A flecha para vãos interiores e consolas é determinada em situações de dimensionamento características e quase-permanentes.

A realização de casos de dimensionamento separados contribuem para uma análise flexível das barras (conjuntos de barras) e ações selecionadas assim como das verificações de estabilidade individuais. Para barras de secção variável, o ângulo de corte é considerado para as zonas com compressão e flexão, assim como tração e flexão. Se tiver já sido definida uma cumeeira, a verificação desta cumeeira é efetuada de forma adicional.

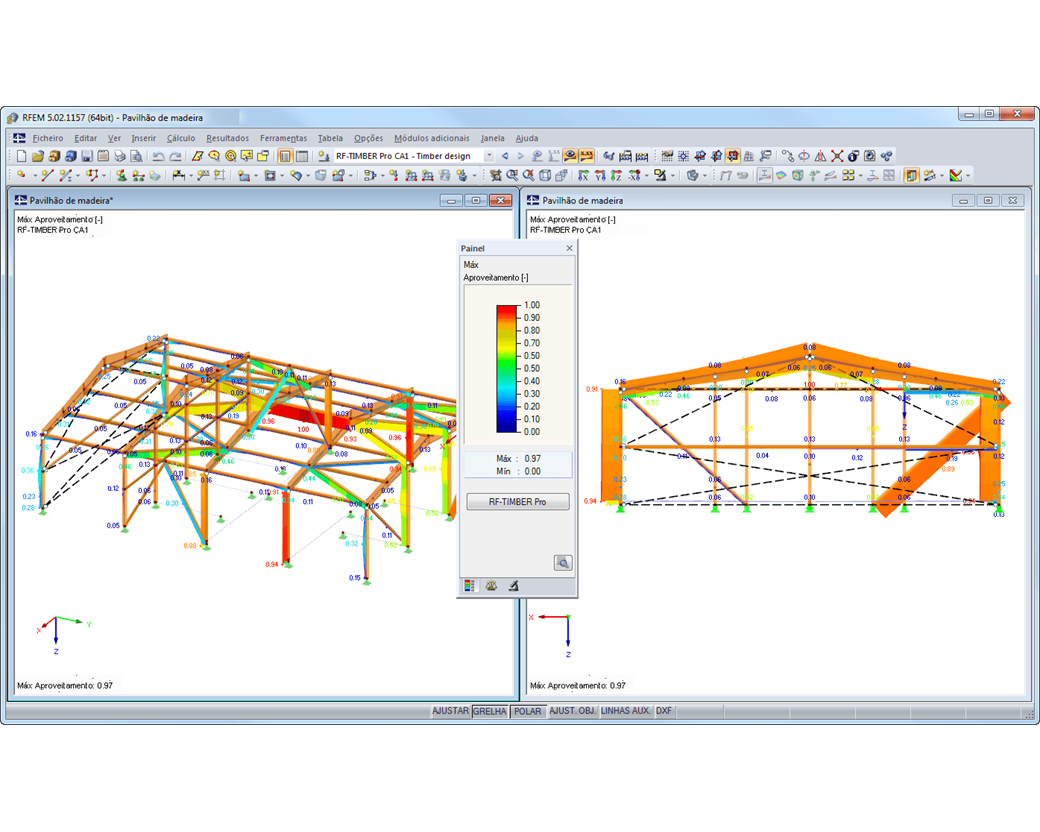

Diferentes vistas no RFEM com relação de cálculo

RF-TIMBER Pro | Resultados

Após o dimensionamento, os resultados são representados em tabelas claras e bem organizadas no módulo. Cada valor intermédio pode ser confirmado, tornando as verificações transparentes. Os resultados são ordenados por casos de carga, secções, conjuntos de barras e barras.

Se a verificação não for cumprida, as secções afetadas podem ser modificadas num processo de otimização. As secções otimizadas podem de seguida ser transferidas para o RFEM/RSTAB para recalcular a estrutura.

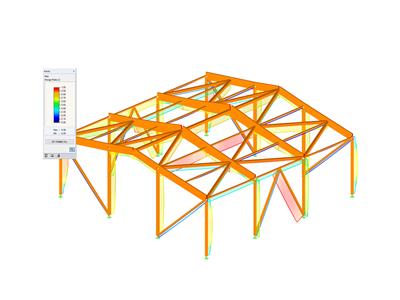

As relações de cálculo são representadas em diferentes cores no modelo RFEM/RSTAB, permitindo assim uma deteção rápida das secções que estão em estado crítico ou sobredimensionadas. A avaliação específica é também garantida através da representação dos diagramas de resultados na barra ou no conjunto de barras.

Além dos dados de entrada e dos resultados em tabelas, inclusive os detalhes do dimensionamento, o relatório de impressão permite a integração de gráficos referentes ao modelo. Fica garantida assim uma documentação ainda mais expressiva.
