Přídavný modul pro RFEM 5
RF-TIMBER Pro

RF-TIMBER Pro provádí posouzení napětí, stability, mezního stavu použitelnosti a požární odolnosti dřevěných konstrukcí podle vybraných norem.

Kromě posouzení napětí provádí RF-TIMBER Pro posouzení stability prutů metodou náhradního prutu nebo analýzou druhého řádu a posouzení mezního stavu použitelnosti a požární odolnosti. Kromě toho máte možnost automaticky optimalizovat průřezy.

Posouzení dřevěných prutů a sad prutů

Celkový počet: 4

RF-Timber Pro | Základní funkce

Úplná integrace do programu RFEM/RSTAB s převzetím všech odpovídajících údajů a vnitřních sil
V případě posouzení podle normy EN 1995-1-1 jsou k dispozici následující národní přílohy:
- DIN EN 1995-1-1/NA:2013-08 (Německo)
- ÖNORM B 1995-1-1:2015-06 (Rakousko)
- NBN EN 1995-1-1/ANB:2012-07 (Belgie)
- BDS EN 1995-1-1/NA:2012-02 (Bulharsko)
- DK EN 1995-1-1/NA:2011-12 (Dánsko)
- SFS EN 1995-1-1/NA:2007-11 (Finsko)
- NF EN 1995-1-1/NA:2010-05 (Francie)
- I S. EN 1995-1-1/NA:2010-03 (Irsko)
- UNI EN 1995-1-1/NA:2010-09 (Itálie)
- LVS EN 1995-1-1/NA:2012-05 (Lotyšsko)
- LST EN 1995-1-1/NA:2011-10 (Litva)
- LU EN 1995-1-1/NA:2011-09 (Lucembursko)
- NEN EN 1995-1-1/NB:2007-11 (Nizozemsko)
- NS EN 1995-1-1/NA:2010-05 (Norsko)
- PN EN 1995-1-1/NA:2010-09 (Polsko)
- NP EN 1995-1-1 (Portugalsko)
- SR EN 1995-1-1/NB:2008-03 (Rumunsko)
- SS EN 1995-1-1 (Švédsko)
- STN EN 1995-1-1/NA:2008-12 (Slovensko)
- SIST EN 1995-1-1/A101:2006-3 (Slovinsko)
- UNE EN 1995-1-1/AN:2016-04 (Španělsko)
- ČSN EN 1995-1-1/NA:2007-09 (Česká republika)
- BS EN 1995-1-1/NA:2009-10 (Velká Británie)
- CYS EN 1993-1-1/NA:2009-03 (Kypr)
Rozsáhlá databáze materiálů podle norem EN, DIN a SIA
Posouzení kruhových, obdélníkových a libovolně složených průřezů (včetně hybridních průřezů)
Specifické zařazení konstrukce do třídy provozu (TP) a klasifikace zatížení do tříd trvání zatížení
Posouzení prutů a sad prutů
Posouzení stability podle metody náhradního prutu nebo podle analýzy druhého řádu
Stanovení rozhodujících vnitřních sil
Stručná informace v podobě ikony o splnění, případně nesplnění daného posouzení
Vizualizace kritéria posouzení na RFEM/RSTAB modelu
Automatická optimalizace průřezu
Výkaz materiálu a stanovení hmotnosti
Export dat do MS Excel
Volba třídy požární odolnosti, rychlosti zuhelnatění a stran vystavených účinků požáru
Posouzení požární odolnosti podle vybraných norem:
- EN 1995-1-2
- SIA 265:2012+ SIA 265-C1:2012
- podle DIN 4102-22:2004
Převzetí vzpěrných délek a délek pro klopení z modulu RF-STABILITY/RSBUCK
Posouzení prutů s náběhem podle zadaného řezu vlákna
Posouzení předem definovaného vrcholu a výpočet příčných napětí v tahu
Posouzení zakřivených prutů a sad prutů

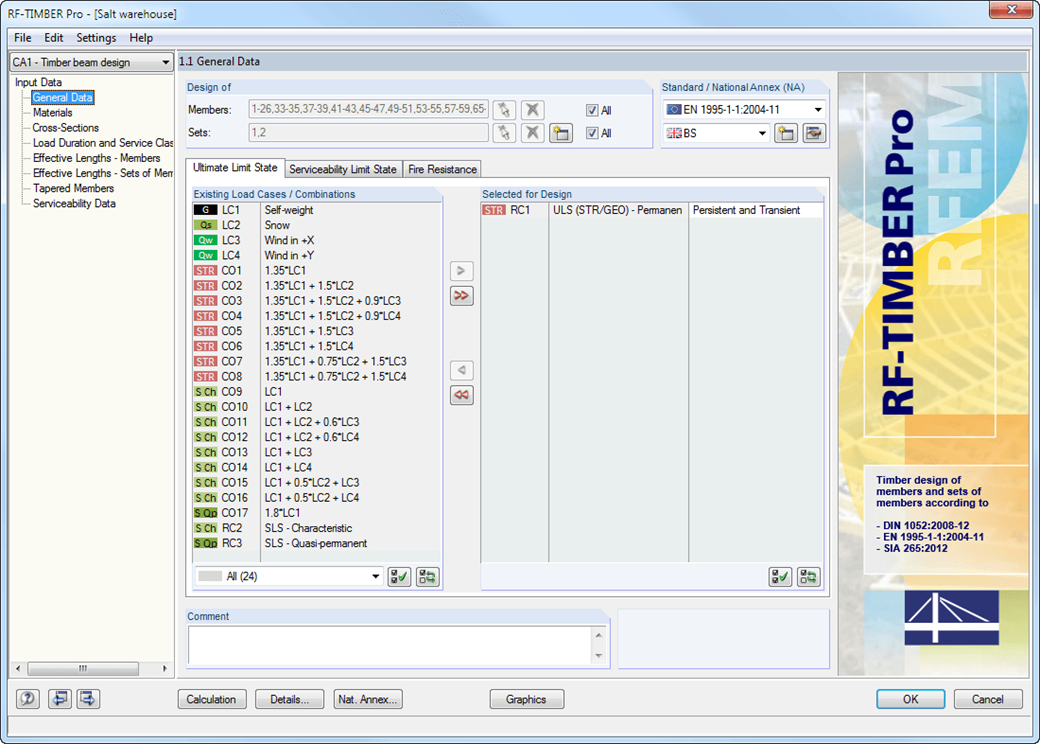

Tabelle 1.1 Basisangaben - Tragfähigkeit

RF-Timber Pro | Údaje

Po otevření přídavného modulu je třeba vybrat pruty/sady prutů, zatěžovací stavy, kombinace zatížení nebo kombinace výsledků pro posouzení mezního stavu únosnosti, použitelnosti a požární odolnosti. Materiály z programu RFEM/RSTAB jsou již přednastaveny a lze je upravit v modulu RF-/TIMBER Pro. Rozsáhlá databáze obsahuje materiálové charakteristiky podle příslušné normy.

Po kontrole průřezu modul určí třídy trvání zatížení (TTZ) a třídy provozu (TP). Můžeme je přiřadit vybraným zatěžovacím stavům a prutům.

Složené průřezy mohou tvořit různé materiály. Přídavný modul RF-/TIMBER Pro provádí posouzení s posunutou neutrální osou (v případě ohebných složených průřezů). Analýza deformací vyžaduje vztažné délky příslušných prutů a sad prutů. Přitom lze zohlednit směr deformace, nadvýšení a typ nosníku.

RF-Timber Pro | Dimenzování,

Při posouzení se posuzuje tah a tlak podél vláken, ohyb, ohyb a tah nebo tlak a smyk od posouvající síly s kroucením a bez kroucení. Posouzení probíhá na úrovni návrhových hodnot napětí.

Pro posouzení prutů vystavených vzpěru nebo klopení podle metody náhradního prutu uvažuje program osový tlak, ohyb s tlakem a bez tlaku a ohyb s tahem. Průhyb vnitřních polí a konzol se stanoví v charakteristických a kvazistálých návrhových situacích.

Samostatné návrhové případy umožňují stabilitní a flexibilní analýzu vybraných prutů, sad prutů a zatížení. V případě prutů s náběhem se zohlední úhel řezu vůči vláknům v oblastech tahu a tlaku za ohybu. Přídavný modul dodatečně provede posouzení vrcholu, je-li definován.

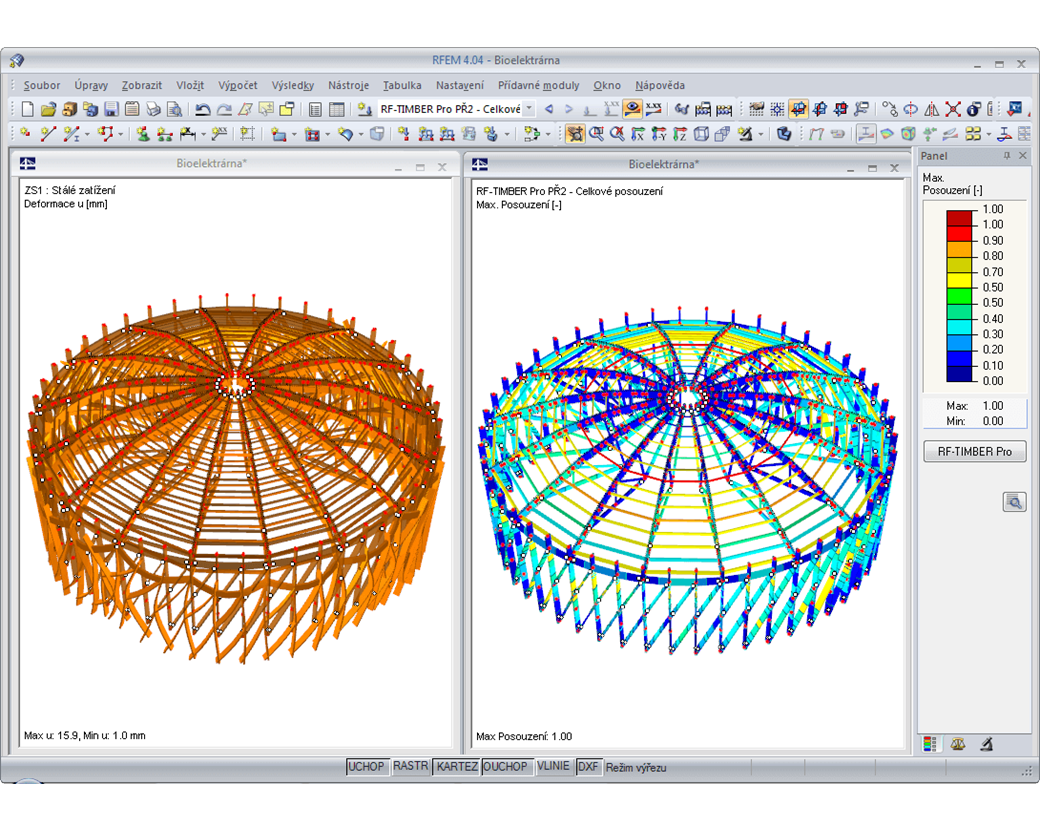

Grafické porovnání výsledků z RFEMu a modulu RF-TIMBER Pro

RF-Timber Pro | Výsledky

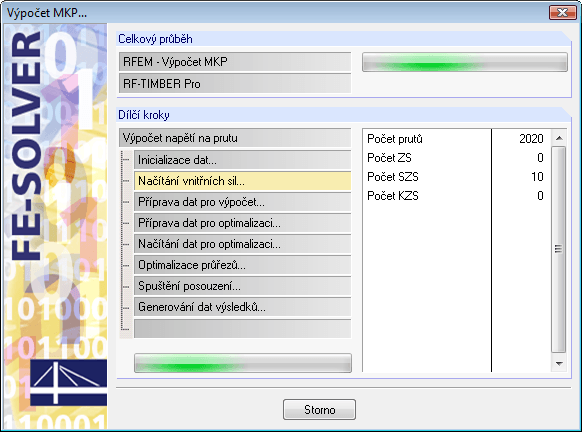

Po výpočtu modul zobrazí výsledky v přehledných tabulkách výsledků. Zobrazí se také všechny mezihodnoty, a výpočty jsou tedy ověřitelné. Výsledky jsou seřazeny podle zatěžovacích stavů, průřezů, sad prutů a prutů.

Pokud se analýza nezdaří, lze příslušné průřezy upravit v procesu optimalizace. Optimalizované průřezy lze převést do programu RFEM/RSTAB pro opětovné posouzení.

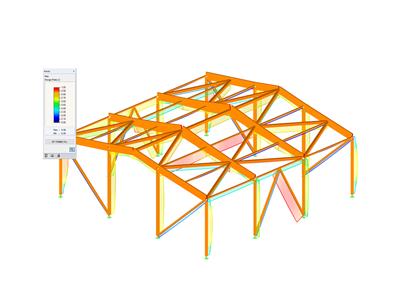

V modelu RFEM/RSTAB je využití znázorněno různými barvami. Tímto způsobem lze rychle rozpoznat kritické nebo předimenzované oblasti průřezu. Cílené vyhodnocení zajišťuje zobrazení průběhu výsledků na prutu nebo sadě prutů.

Kromě vstupních údajů a výsledků včetně detailů posouzení uvedených v tabulkách lze do tiskového protokolu přidat libovolnou grafiku. Tím je zaručena srozumitelná a přehledná dokumentace.
