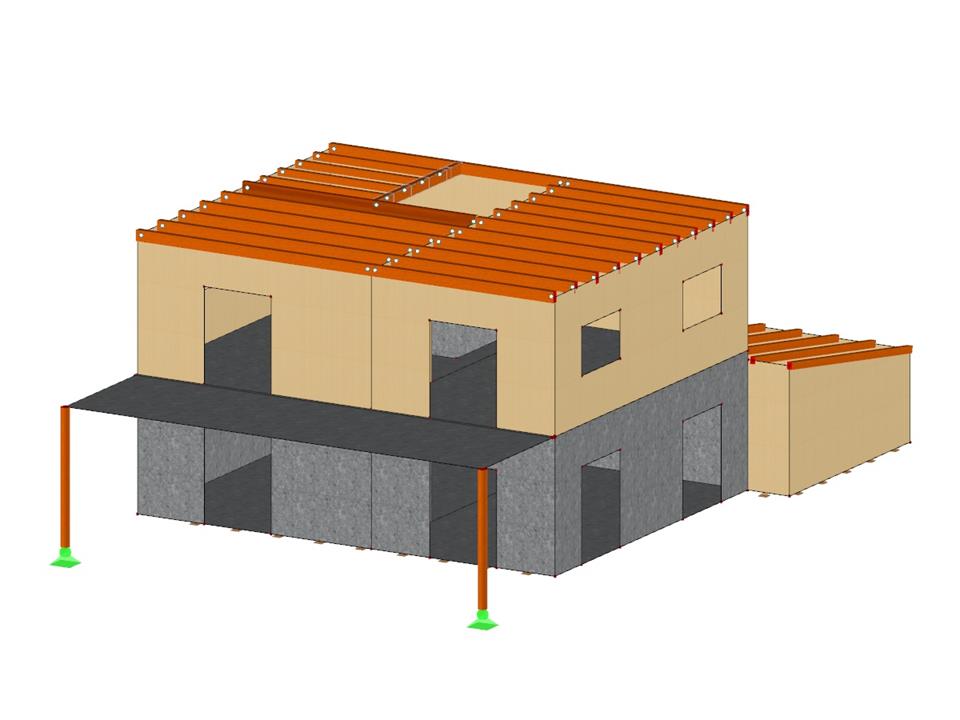

Budova z křížem lepeného dřeva a železobetonu
Počet uzlů | 165 |
Počet linií | 200 |
Počet prutů | 42 |
Počet ploch | 19 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 34 |
Počet kombinací výsledků | 4 |
Celková hmotnost | 172,571 t |
Rozměry (metrické) | 11,156 x 16,156 x 6,156 m |
Rozměry (imperiální) | 36.6 x 53.01 x 20.2 feet |
Verze programu | 5.23.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Kippen eines Einfeldträgers](/cs/webimage/008676/3078283/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Systém](/cs/webimage/008744/3689325/8744.png?mw=512&hash=b6bfbae69d1045b65ca4f9bbf2f8a15a67b5fae8)
![Tuhosti dřevěné panelové stěny](/cs/webimage/049956/3836215/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![KB 001848 | Posouzení dřevěného sloupu podle normy NDS 2018 v programu RFEM 6](/cs/webimage/040983/3529384/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Torzní napětí v průsečících desky z křížem lepeného dřeva v programu RFEM](/cs/webimage/006828/1584988/rf-laminate-png-png.png?mw=512&hash=54369502954f0dd9f8a3ba1d3d2759e3e9688697)
V přídavném modulu RF-LAMINATE programu RFEM lze provést posouzení smykových napětí od krouticího momentu v superpozici hodnot oslabeného a neoslabeného průřezu. Posouzení se provádí vždy samostatně ve směru x a ve směru y. Při analýze se uvažuje namáhání v průsečících na desce z křížem lepeného dřeva.
![Ergebnisausgabe in Tabellenform](/cs/webimage/006858/1585679/000570-en-png.png?mw=512&hash=69a91b2a5760d2fd61c178b712d74f989a1284e2)
Nejdříve se rozhodující posouzení styčníků uspořádají do skupin a zobrazí se v prvním okně výsledků se základní geometrií styčníku. V ostatních tabulkách výsledků se zobrazí všechny základní detaily posouzení.
Rozměry, materiálové charakteristiky a svary důležité pro konstrukci spoje se okamžitě zobrazí a lze je přímo vytisknout. Podobně je možný export do souboru DXF. Spoje lze vizualizovat v přídavném modulu RF-/JOINTS Timber - Timber to Timber nebo přímo na RFEM/RSTAB modelu.
Všechny obrázky lze zahrnout do tiskového protokolu programu RFEM/RSTAB nebo přímo vytisknout. Díky přizpůsobenému výstupu je možná optimální vizuální kontrola již ve fázi návrhu.
![Parameter des Nationalen Anhangs](/cs/webimage/006857/1585669/000569-cs.png?mw=512&hash=6e410c404bfa075a8a7daa0cecac7bc4e4bd7bf6)
Modul zobrazí následující výsledky posouzení:
- Ověření minimální rozteče
- Únosnost každého vrutu
![Interaktive Ergebnisdarstellung](/cs/webimage/006967/1588560/000387-cs-png-png.png?mw=512&hash=c28718860f46e9be6198dbe0fe3efaa8910f6053)
Po skončení výpočtu se zobrazí maximální napětí, využití a posuny seřazené podle zatěžovacích stavů, ploch nebo bodů rastru. Stupeň využití lze vztáhnout k libovolnému druhu napětí. Aktuálně zvolené místo je zvýrazněno na RFEM modelu.
Kromě vyhodnocení výsledků v tabulkách výsledků lze graficky zobrazit napětí a využití v pracovním okně programu RFEM. Barvy a hodnoty přiřazené v panelu lze přizpůsobit vlastním požadavkům.
