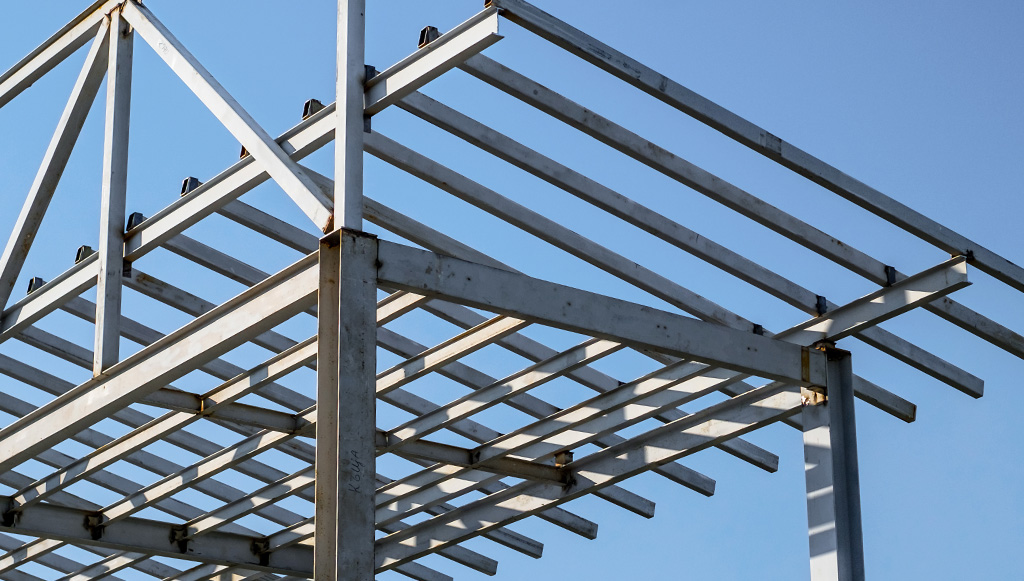

Nelineární analýza boulení pomocí MKP
.jpg?mw=1024&hash=a12a09357ad6543677bf3c57b69b8531f5a62ae9)
Řešení pro nelineární analýzu boulení
Podpora a školení
Poskytujeme profesionální podporu a mnoho služeb, abychom vám pomohli najít rychlé a efektivní řešení pro vaše projekty.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)

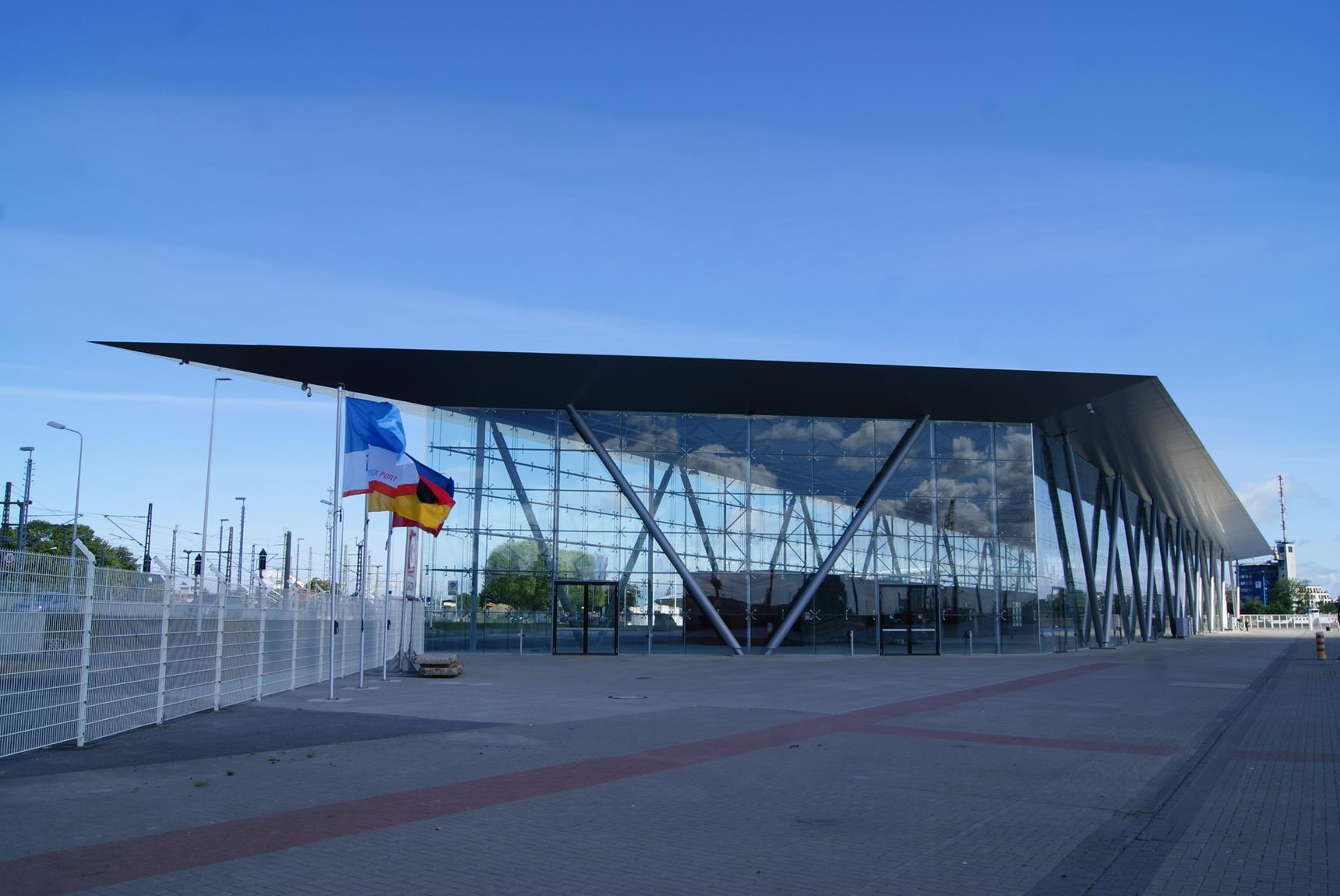

Terminál pro výletní plavby | Lodní terminál 8 | Warnemünde, Německo
Ve městě Warnemünde v Německu byl dodatečně k terminálu 7 pro výletní plavby zřízen další odbavovací terminál pro výletní lodě. Někdy sem připlují i tři lodě současně.
-
Umístění projektu
Německo
-
Software
RSTAB 8 | Program pro výpočty prutových konstrukcí
Více o projektu zákazníka
INROS LACKNER SE | www.inros-lackner.de
Neaktuální produkty
RFEM 5 | Program pro statické výpočty MKP
S programem RFEM nabízíme statikům a inženýrům výkonný nástroj pro statické výpočty 3D konstrukcí metodou konečných prvků splňující veškeré nároky moderního stavitelství. Sofistikovaný způsob zadávání umožňuje rychle se zapracovat a intuitivně modelovat jednoduché i složité konstrukce.
Přídavné moduly pro nelineární analýzu boulení v programu RFEM 5:
RSTAB 8 | Program pro statické výpočty prutových konstrukcí
RSTAB je výkonný program pro analýzu 3D prutových konstrukcí, který pomáhá inženýrům – statikům vyhovět požadavkům moderního stavebního inženýrství a odráží nejnovější trendy v oboru.
Jmenuji se Mia: Vaše nonstop AI asistentka
Jak vám mohu dnes pomoci?
Neobdrželi jste pomoc od Mii? Prosím, kontaktujte náš tým podpory:
Technická podpora | Obchodní oddělení
Technická podpora | Obchodní oddělení
Trvání: 01:03:34 min
Trvání: 00:00:00 min
Trvání: 01:08:55 min
Databáze znalostí
Trvání: 00:00:50 min
Databáze znalostí
Trvání: 00:00:22 min
Databáze znalostí
Trvání: 00:00:27 min
Trvání: 00:00:47 min
Databáze znalostí
Trvání: 00:00:25 min
Projekt zákazníka
Trvání: 00:00:05 min
V programu RFEM 6 je možné zadat konstrukce s vícevrstvými plochami pomocí addonu „Vícevrstvé plochy“. Pokud je tedy addon aktivován v základních údajích modelu, je možné definovat skladby vrstev s libovolným materiálovým modelem. Lze také kombinovat materiálové modely například izotropních a ortotropních materiálů.
Uložení desek z křížem lepeného dřeva si zaslouží zvláštní pozornost. Běžně se stěna z křížem lepeného dřeva upevňuje smykovým kotvením proti namáhání ve smyku a tahovými kotvami proti vztlakovým silám.
Jednou z výhod zadání konstrukce v programu RFEM je naprostá volnost při výběru geometrie. Tak je bez dalších komplikací možné zvolit konstrukci, v které jsou, jak je vidět na obrázku, konkávní zaoblené rohy.
.png?mw=512&hash=5aac2c66fe7407aed91f793aeef768a541a47f19)
Pro rozlišení různých skladeb například stěn či stropních desek v RF‑LAMINATE je možné pro každou skladbu zadat vlastní barvu a texturu.
.png?mw=350&hash=b023d6c658e181cb7d69028c0f3994dedab96fc5)
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
- Obecné analýzy napětí
- Grafický a číselný výstup napětí a využití plně integrovaný do programu RFEM
- Flexibilní posouzení s různým uspořádáním vrstev
- Vysoká efektivita díky velmi malému požadovanému množství vstupních dat
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
- Na základě zvoleného materiálového modelu a obsažených vrstev se v programu RFEM vytvoří lokální globální matice tuhosti plochy. K dispozici jsou tyto materiálové modely:
- Ortotropní
- Izotropní
- Uživatelské zadání
- Hybridní (pro kombinace materiálových modelů)
- Možnost uložení často používaných skladeb vrstev do databáze
- Stanovení základních, smykových a srovnávacích napětí
- Jako výsledek jsou k dispozici kromě základních napětí také výsledná napětí podle DIN EN 1995-1-1 a jejich interakce.
- Analýza napětí téměř libovolně tvarovaných konstrukčních dílců
- Srovnávací napětí podle různých hypotéz:
- Energetická hypotéza (von Mises, HMH)
- Hypotéza max. smykového napětí (Tresca)
- Hypotéza max. hlavního napětí (Rankine)
- Hypotéza maximálních poměrných deformací (Bach, St. Venant)
- Výpočet příčných smykových napětí podle Mindlina nebo Kirchhoffa nebo uživatelsky definovaných zadání
- Posouzení mezního stavu použitelnosti prošetřením posunů ploch
- Uživatelsky definované nastavení mezního průhybu
- Volitelné zohlednění spřažení vrstev
- Diferencované výsledky jednotlivých složek napětí a využití napětí v tabulkách výsledků a v grafice
- Výsledná napětí pro každou vrstvu modelu
- Výkaz materiálu pro posuzované plochy
- Vazba zcela poddajná ve smyku možná
Po skončení výpočtu se zobrazí maximální napětí, využití a posuny seřazené podle zatěžovacích stavů, ploch nebo bodů rastru. Stupeň využití lze vztáhnout k libovolnému druhu napětí. Aktuálně zvolené místo je zvýrazněno na RFEM modelu.
Kromě vyhodnocení výsledků v tabulkách výsledků lze graficky zobrazit napětí a využití v pracovním okně programu RFEM. Barvy a hodnoty přiřazené v panelu lze přizpůsobit vlastním požadavkům.
Pro posouzení mezního stavu únosnosti a použitelnosti je třeba vybrat zatěžovací stavy, kombinace zatížení a kombinace výsledků. Po výběru posuzovaných ploch je nutné definovat vhodný materiálový model.
Skladba vrstev, z níž se vychází při výpočtu tuhosti plochy, se může libovolně měnit. Parametry stanovené vybraným materiálovým modelem lze dále upravovat. Také je možné upravit matici vrstev typu 3x3. Při generování tuhosti se tak dosáhne zcela volného výběru.
Mezní napětí každé vrstvy závisí na zvoleném materiálu. Také tyto hodnoty lze uživatelsky přizpůsobit.
