Дополнительный модуль к RFEM 5
RF-TIMBER Pro

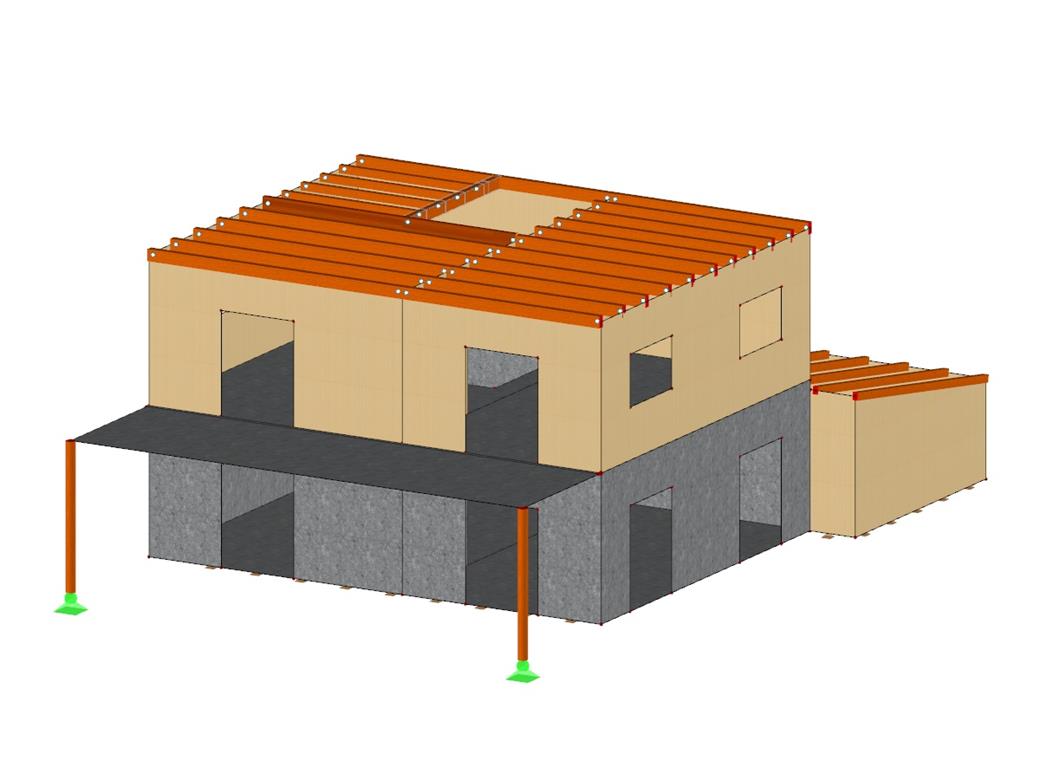

RF-TIMBER Pro выполняет расчёт деревянных стержней на растяжение, устойчивость, по предельным состояниям по пригодности к эксплуатации и расчёт на огнестойкость в соответствии с выбранными нормативами.

Помимо расчёта напряжений, RF‑TIMBER Pro выполняет расчёт стержней на устойчивость по методу эквивалентных стержней или методу второго порядка, а также по предельным состояниям по пригодности к эксплуатации и расчёт на огнестойкость. Кроме того, имеется возможность автоматически оптимизировать сечения.

Расчёт деревянных стержней и блоков стержней

Всего позиций: 4

RF-TIMBER Pro (английская версия) | Характеристики

Полная интеграция в RSTAB с импортом всей соответствующей информации и внутренних сил
Для расчета по норме EN 1995-1-1 затем доступны следующие национальные приложения:
- DIN EN 1995-1-1/NA:2013-08 (Германия)
- ÖNORM B 1995-1-1:2015-06 (Австрия)
- NBN EN 1995-1-1/ANB:2012-07 (Бельгия)
- BDS EN 1995-1-1/NA:2012-02 (Болгария)
- DK EN 1995-1-1/NA:2011-12 (Дания)
- SFS EN 1995-1-1/NA:2007-11 (Финляндия)
- NF EN 1995-1-1/NA:2010-05 (Франция)
- I S. EN 1995-1-1/NA:2010-03 (Ирландия)
- UNI EN 1995-1-1/NA:2010-09 (Италия)
- LVS EN 1995-1-1/NA:2012-05 (Латвия)
- LST EN 1995-1-1/NA:2011-10 (Литва)
- LU EN 1995-1-1/NA:2011-09 (Люксембург)
- NEN EN 1995-1-1/NB:2007-11 (Нидерланды)
- NS EN 1995-1-1/NA:2010-05 (Норвегия)
- PN EN 1995-1-1/NA:2010-09 (Польша)
- NP EN 1995-1-1 (Португалия)
- SR EN 1995-1-1/NB:2008-03 (Румыния)
- SS EN 1995-1-1 (Швеция)
- STN EN 1995-1-1/NA:2008-12 (Словакия)
- SIST EN 1995-1-1/A101:2006-3 (Словения)
- UNE EN 1995-1-1/AN:2016-04 (Испания)
- CSN EN 1995-1-1/NA:2007-09 (Чехия)
- BS EN 1995-1-1/NA:2009-10 (Великобритания)
- CYS EN 1995-1-1/NA:2011-02 (Кипр)
Обширная база данных материалов по нормам EN, SIA и DIN
Расчет круглых, прямоугольных и пользовательских составных (также гибридных) сечений
Конкретная классификация конструкции в классах сооружения (SECL) и воздействий в классах длительности нагрузки (LDC)
Расчет стержней и блоков стержней
Расчет на устойчивость по методу эквивалентного стержня или по теории второго порядка
Определение определяющих внутренних сил
Пиктограмма, информирующая об успешном или неудачном расчете
Визуализация критерия расчета на модели RFEM/RSTAB
Автоматическая оптимизация сечений
Спецификация изделий и определение массы
Экспорт данных в MS Excel
Свободная настройка времени и скорости обугливания, а также выбор сторон обугливания для расчёта на огнестойкость
Расчеты на огнестойкость в выбранной норме по:
- EN 1995-1-2
- SIA 265:2012+ SIA 265-C1:2012
- DIN 4102-22:2004
Импорт приведенных длин из дополнительного модуля RF-STABILITY/RSBUCK
Расчёт стержней с вутами по ранее заданному углу усечения волокон
Расчёт коньков и анализ поперечных растягивающих напряжений для заданных коньков
Расчет криволинейных стержней и блоков стержней

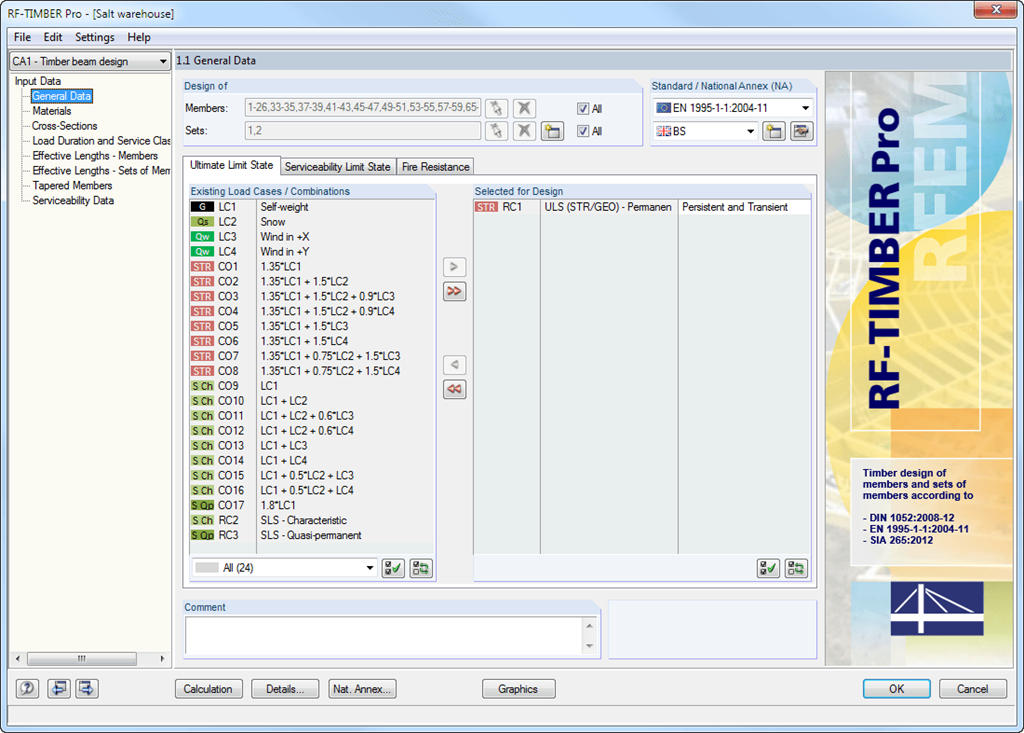

Tabelle 1.1 Basisangaben - Tragfähigkeit

RF-TIMBER Pro (английская версия) | Ввод данных

После запуска дополнительного модуля, необходимо выбрать стержни/блоки стержней, загружения, сочетания нагрузок и расчетные сочетания для расчета по предельным состояниям по несущей способности и пригодности к эксплуатации, и для расчета на огнестойкость. Материалы из RFEM/RSTAB заданы по умолчанию, но их можно изменить в RF-/TIMBER Pro. Характеристики материалов из соответствующих норм включены в базу данных материалов.

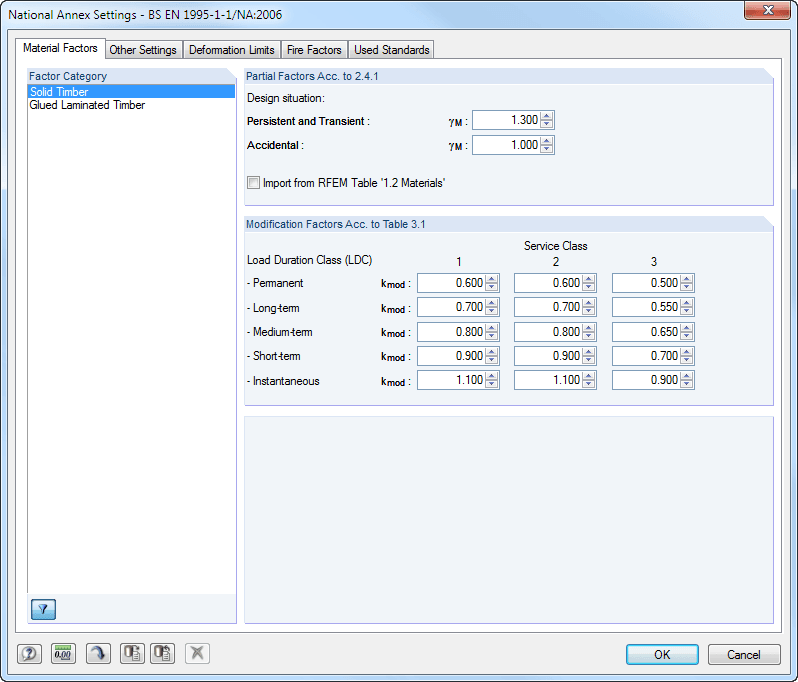

После проверки сечения модуль определяет классы длительности нагрузки (LDC) и классы эксплуатации (SECL). Их можно присвоить выбранным загружениям и стержням.

Комбинированные профили могут состоять из различных материалов. Дополнительный модуль RF-/TIMBER Pro затем выполняет расчеты с учетом смещения нейтральной оси (в случае полужестких сечений). Для расчета деформаций необходимо указать расчетные длины соответствующих стержней и блоков стержней. Кроме того, можно учесть направление прогиба, строительный подъем и тип балки.

RF-TIMBER Pro (английская версия) | Расчёт

Во время расчета анализируется растяжение и сжатие вдоль волокон, изгиб, изгиб и растяжение/сжатие, а также сдвиг в результате действия поперечной силы с кручением и без кручения. Анализ выполняется на уровне значений расчетных напряжений.

Если элементы конструкций с риском потери устойчивости рассчитаны по методу эквивалентного стержня, то программа учитывает осевое сжатие, изгиб со сжимающей силой или без нее, а также изгиб и растяжение. Прогиб внутренних пролетов и консолей определяется по характерной и квазипостоянной расчетной ситуации.

Отдельные расчетные случаи позволяют выполнить гибкий расчет на устойчивость для стержней, блоков стержней и нагрузок. В случае стержней с вутами, угол усечения волокон учитывается при изгибе, растяжении с изгибом сжатой зоны. Если задан конек, то модуль дополнительно выполняет его расчет.

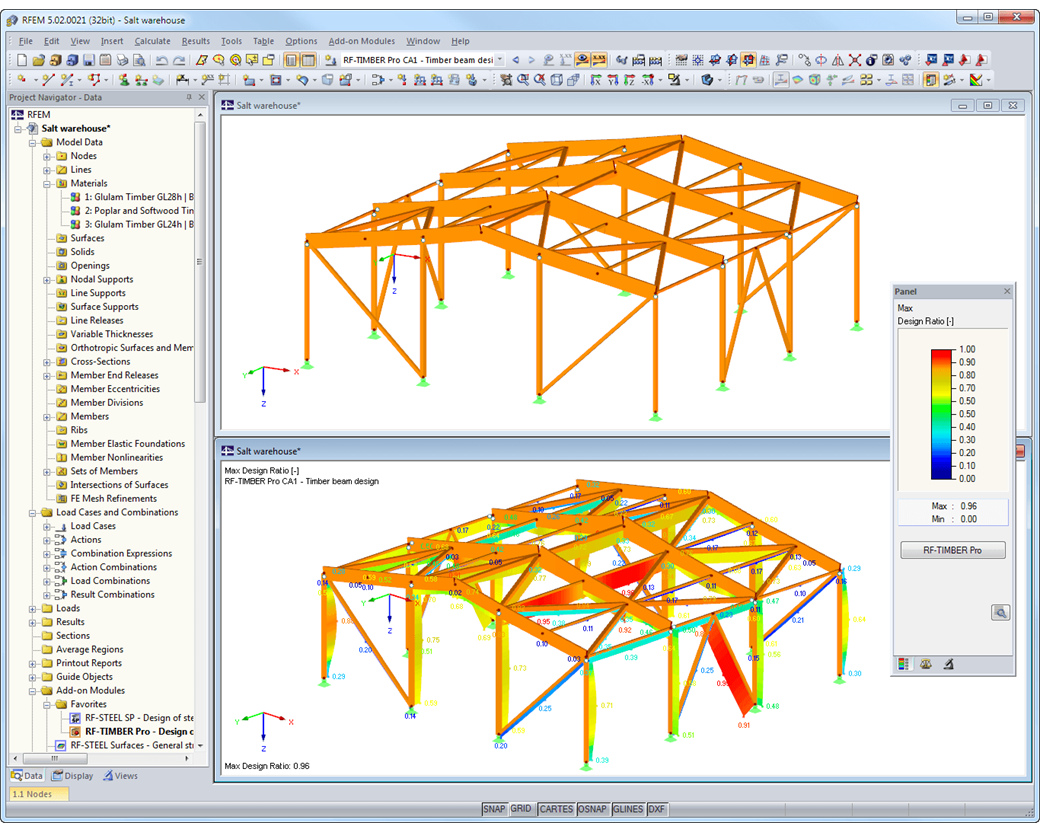

Graphical representation of timber model with design ratio

RF-TIMBER Pro (английская версия) | Результаты

После завершения расчета, модуль отображает результаты в наглядных таблицах результатов. Изображаются все промежуточные значения, что делает расчет прозрачным. Результаты сортируются по загружениям, сечениям, блокам стержней и стержням.

Если расчет выполнить не удалось, затронутые сечения могут быть изменены в процессе оптимизации. Также возможна передача оптимизированных сечений в RFEM/RSTAB для нового расчета.

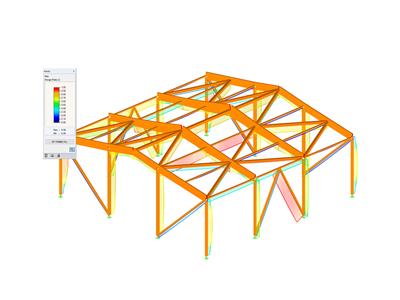

Расчетное соотношение в модели RFEM/RSTAB представлено различными цветами. Таким образом, можно быстро определить критические или малозагруженные области сечений. Кроме того, возможность подробного анализа обеспечивают диаграммы результатов, изображенные на стержне или блоке стержней.

В дополнение к изображенным в таблицах исходным данным и результатам, включая подробности расчета, вы можете добавить в протокол результатов всю графику. Таким образом, гарантируется четкая и наглядная документация.
