modulo aggiuntivo RFEM 5
RF-TIMBER Pro

RF-TIMBER Pro esegue la verifica di trazione, stabilità, stato limite di esercizio e resistenza al fuoco di aste in legno secondo le norme selezionate.

Oltre all'analisi delle tensioni, RF-TIMBER Pro esegue un'analisi di stabilità delle aste secondo il metodo dell'asta equivalente o l'analisi del secondo ordine, nonché lo stato limite di esercizio e la verifica della resistenza al fuoco. Zudem besteht für Sie die Möglichkeit, Querschnitte automatisch zu optimieren.

Verifica di aste e set di aste di legno

Totale voci: 4

RF-TIMBER Pro | Caratteristiche

Totale integrazione con RFEM/RSTAB con importazione di tutte le forze interne pertinenti
Per la verifica secondo EN 1995-1-1, sono disponibili le seguenti Appendici Nazionali:
- DIN EN 1995-1-1/NA:2013-08 (Germania)
- ÖNORM B 1995-1-1:2015-06 (Austria)
- NBN EN 1995-1-1/ANB:2012-07 (Belgio)
- BDS EN 1995-1-1/NA:2012-02 (Bulgaria)
- DK EN 1995-1-1/NA:2011-12 (Danimarca)
- SFS EN 1995-1-1/NA:2007-11 (Finlandia)
- NF EN 1995-1-1/NA:2010-05 (Francia)
- I S. EN 1995-1-1/NA:2010-03 (Irlanda)
- UNI EN 1995-1-1/NA:2010-09 (Italia)
- LVS EN 1995-1-1/NA:2012-05 (Lettonia)
- LST EN 1995-1-1/NA:2011-10 (Lituania)
- LU EN 1995-1-1/NA:2011-09 (Lussemburgo)
- NEN EN 1995-1-1/NB:2007-11 (Paesi Bassi)
- NS EN 1995-1-1/NA:2010-05 (Norvegia)
- PN EN 1995-1-1/NA:2010-09 (Polonia)
- NP EN 1995-1-1 (Portogallo)
- SR EN 1995-1-1/NB:2008-03 (Romania)
- SS EN 1995-1-1 (Svezia)
- STN EN 1995-1-1/NA:2008-12 (Slovacchia)
- SIST EN 1995-1-1/A101:2006-3 (Slovenia)
- UNE EN 1995-1-1/AN:2016-04 (Spagna)
- CSN EN 1995-1-1/NA:2007-09 (Repubblica Ceca)
- BS EN 1995-1-1/NA:2009-10 (Regno Unito)
- CYS EN 1995-1-1/NA:2011-02 (Cipro)
Ampia libreria di materiali secondo le norme EN, SIA e DIN
Progettazione di sezioni trasversali composte circolari, rettangolari e definite dall'utente (anche ibride)
Classificazione specifica di una struttura nelle classi di servizio (SECL) e azioni nelle classi di durata del carico (LDC)
Verifica di aste e di set di aste
Analisi di stabilità secondo il metodo dell'asta equivalente o l'analisi del secondo ordine
Determinazioni delle forze interne determinanti
Icona che fornisce informazioni sulla verifica riuscita o non riuscita
Visualizzazione del criterio di progetto sul modello RFEM/RSTAB
Ottimizzazione automatica delle sezioni trasversali
Lista delle parti e determinazione delle masse
Esportazione dei risultati in MS Excel
Libera configurazione del tempo di carbonizzazione e delle velocità di carbonizzazione, nonché libera scelta dei lati di carbonizzazione per la verifica contro l'incendio
Progetti di resistenza al fuoco nella norma selezionata secondo:
- EN 1995-1-2
- SIA 265:2012 + SIA 265-C1:2012
- secondo DIN 4102-22:2004
Importazione di lunghezze di instabilità dal modulo aggiuntivo RF-STABILITY/RSBUCK
Verifica di aste rastremate secondo l'angolo di taglio rispetto alla fibratura precedentemente definito
Progettazione del colmo e analisi delle tensioni trasversali per i colmi definiti
Progettazione di aste curve e set di aste

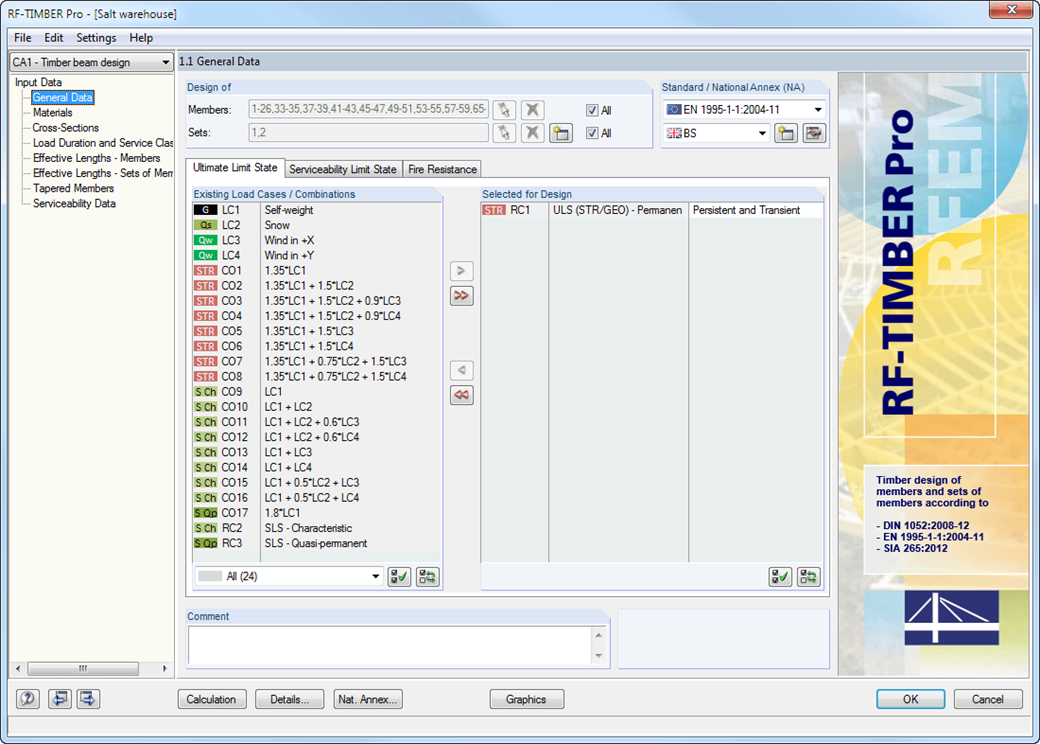

Tabelle 1.1 Basisangaben - Tragfähigkeit

RF-TIMBER Pro | Input

Dopo aver aperto il modulo aggiuntivo, è necessario selezionare le aste/set di aste, i casi di carico, le combinazioni di carico o di risultati per lo stato limite ultimo, lo stato limite di esercizio e la verifica della resistenza al fuoco. I materiali di RFEM/RSTAB sono preimpostati e possono essere modificati in RF-/TIMBER Pro. Le proprietà del materiale indicati nella rispettiva normativa sono memorizzati nella libreria.

Dopo il controllo della sezione trasversale, il modulo determina le classi di durata del carico (LDC) e le classi di servizio (SECL). È possibile assegnarli ai casi di carico e alle aste selezionati.

Le sezioni trasversali combinate possono essere costituite da vari materiali. Il modulo aggiuntivo RF-/TIMBER Pro esegue progetti considerando l'asse neutro spostato (nel caso di sezioni trasversali semirigide). Per l'analisi degli spostamenti generalizzati, vengono specificate le lunghezze di riferimento delle aste e dei set di aste pertinenti. Quindi, è possibile considerare la direzione degli spostamenti, la contro freccia e il tipo di trave.

RF-TIMBER Pro | progettazione

La verifica della resistenza della sezione trasversale analizza la trazione e la compressione lungo la fibratura, la flessione, la flessione e la trazione/compressione, nonché la resistenza a taglio dovuta alla forza di taglio con e senza torsione. Le verifiche procedono al livello dei valori di tensione di progetto.

Per la progettazione di componenti strutturali esposti a rischio di instabilità ed instabilità flesso-torsionale, secondo il metodo dell'asta equivalente, il programma considera la compressione assiale, la flessione con o senza forza di compressione, così come la flessione e la trazione. L'inflessione delle campate interne e degli sbalzi è determinata in situazioni di progetto caratteristiche o quasi-permanenti.

Casi di verifica separati consentono un'analisi flessibile e di stabilità di aste, set di aste e di carichi. Nel caso di aste rastremate, l'angolo di taglio rispetto alla fibratura è considerato nella zona di tenso-flessione e compressione flessione. Se vi è un colmo definito, il modulo esegue la verifica del colmo come opzione aggiuntiva.

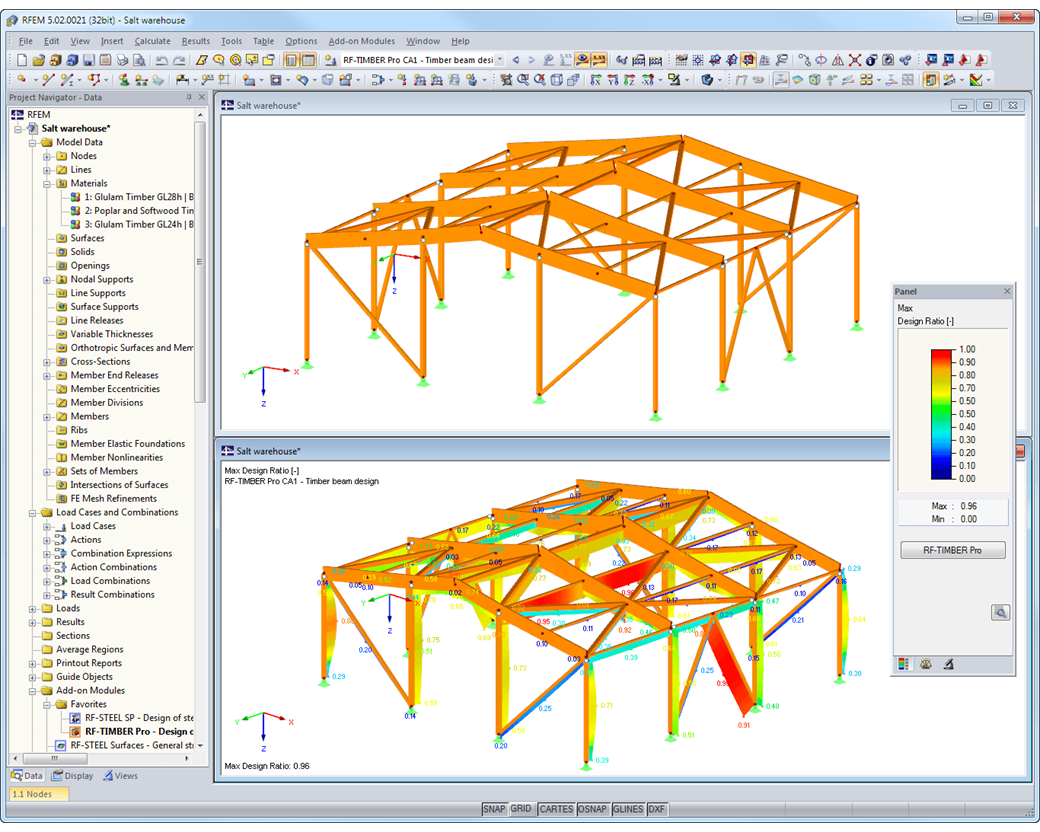

Graphical representation of timber model with design ratio

RF-TIMBER Pro | Risultati

Dopo il calcolo, il modulo visualizza i risultati in tabelle di risultati chiaramente disposte. Ogni valore intermedio è elencato, rendendo trasparenti le verifiche. I risultati sono ordinati per caso di carico, sezione trasversale, set di aste e aste.

Se l'analisi non riesce, le sezioni trasversali interessate possono essere modificate in un processo di ottimizzazione. È anche possibile trasferire le sezioni trasversali ottimizzate a RFEM/RSTAB per un nuovo calcolo.

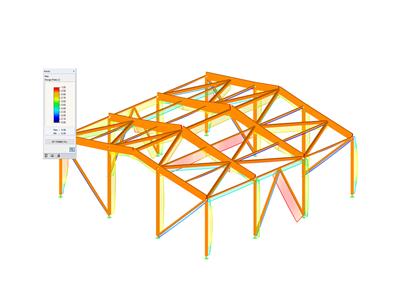

Il tasso di lavoro è rappresentato con colori diversi nel modello RFEM/RSTAB. In questo modo, è possibile riconoscere rapidamente le aree critiche o sovradimensionate della sezione trasversale. Inoltre, i diagrammi dei risultati visualizzati sull'asta o sul set di aste garantiscono una valutazione mirata.

Oltre ai dati di input e ai risultati, compresi i dettagli di progetto visualizzati nelle tabelle, è possibile aggiungere tutti i grafici nella relazione di calcolo. In questo modo, è garantita una documentazione comprensibile e chiaramente organizzata.
