Bemessung von Stäben und Stabsätzen aus Holz
RF-/HOLZ Pro | Leistungsmerkmale
- Volle Integration in RFEM/RSTAB mit Übernahme aller relevanten Informationen und Schnittgrößen

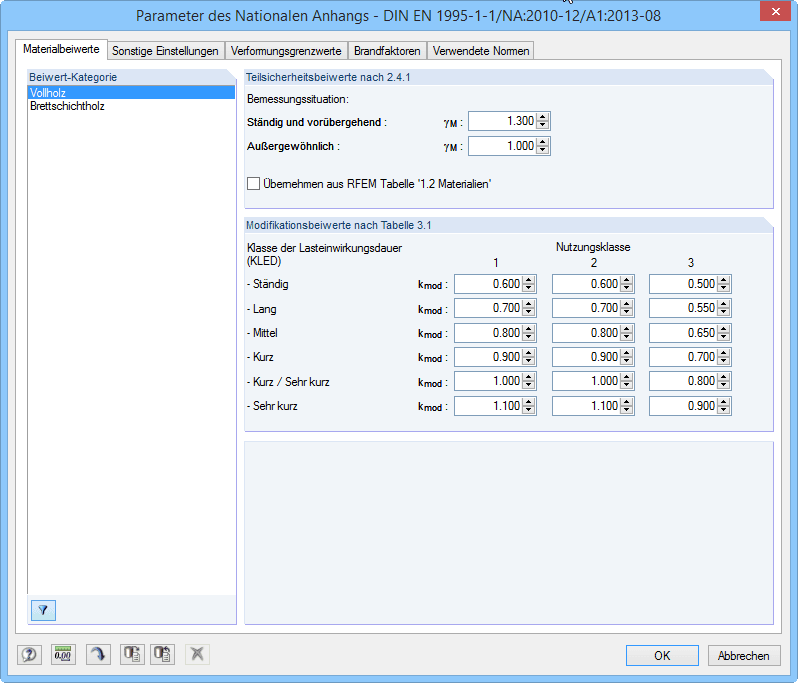

- Bei der Wahl der Bemessungsnorm EN 1995-1-1 stehen derzeit folgende Nationalen Anhänge zur Verfügung:
- DIN EN 1995-1-1/NA:2013-08 (Deutschland)
- ÖNORM B 1995-1-1:2015-06 (Österreich)
- NBN EN 1995-1-1/ANB:2012-07 (Belgien)
- BDS EN 1995-1-1/NA:2012-02 (Bulgarien)
- DK EN 1995-1-1/NA:2011-12 (Dänemark)
- SFS EN 1995-1-1/NA:2007-11 (Finnland)
- NF EN 1995-1-1/NA:2010-05 (Frankreich)
- I.S. EN 1995-1-1/NA:2010-03 (Irland)
- UNI EN 1995-1-1/NA:2010-09 (Italien)
- LVS EN 1995-1-1/NA:2012-05 (Lettland)
- LST EN 1995-1-1/NA:2011-10 (Litauen)
- LU EN 1995-1-1/NA:2011-09 (Luxemburg)
- NEN EN 1995-1-1/NB:2007-11 (Niederlande)
- NS EN 1995-1-1/NA:2010-05 (Norwegen)
- PN EN 1995-1-1/NA:2010-09 (Polen)
- NP EN 1995-1-1 (Portugal)
- SR EN 1995-1-1/NB:2008-03 (Rumänien)
- SS EN 1995-1-1 (Schweden)
- STN EN 1995-1-1/NA:2008-12 (Slowakei)
- SIST EN 1995-1-1/A101:2006-3 (Slowenien)
- UNE EN 1995-1-1/AN:2016-04 (Spanien)
- CSN EN 1995-1-1/NA:2007-09 (Tschechien)
- BS EN 1995-1-1/NA:2009-10 (Vereinigtes Königreich)
- CYS EN 1995-1-1/NA:2011-02 (Zypern)
- Umfangreiche Materialbibliothek nach EN, SIA und DIN
- Bemessung runder, rechteckiger und beliebiger zusammengesetzter Querschnitte (auch Hybride)
- Spezifische Zuordnung des Tragwerks zu Nutzungsklassen (NKL) und Einteilung der Einwirkungen in Klassen der Lasteinwirkungsdauer (KLED)
- Bemessung von Stäben und Stabsätzen
- Stabilitätsnachweis nach Ersatzstabverfahren oder Theorie II. Ordnung
- Ermittlung der maßgebenden Schnittgrößen
- Kurzinfo über eingehaltenen oder nicht erfüllten Nachweis
- Visualisierung des Nachweiskriteriums am RFEM/RSTAB-Modell
- Automatische Querschnittsoptimierung
- Stückliste und Massenermittlung
- Datenexport zu MS Excel
- Freie Einstellung der Abbranddauer und Abbrandraten sowie freie Wahl der Abbrandseiten
- Brandschutznachweise in der gewählten Norm nach:
- EN 1995-1-2
- SIA 265:2012 + SIA 265-C1:2012
- DIN 4102-22:2004
- Übernahme der Knicklängen aus dem Modul RF-STABIL/RSKNICK
- Nachweise bei gevouteten Stäben entsprechend der vorgegebenen angeschnittenen Faser
- Firstnachweise und Ausgabe der Querzugspannungen für definierte Firste
- Bemessung gekrümmter Stäbe und Stabsätze
RF-/HOLZ Pro | Eingabe

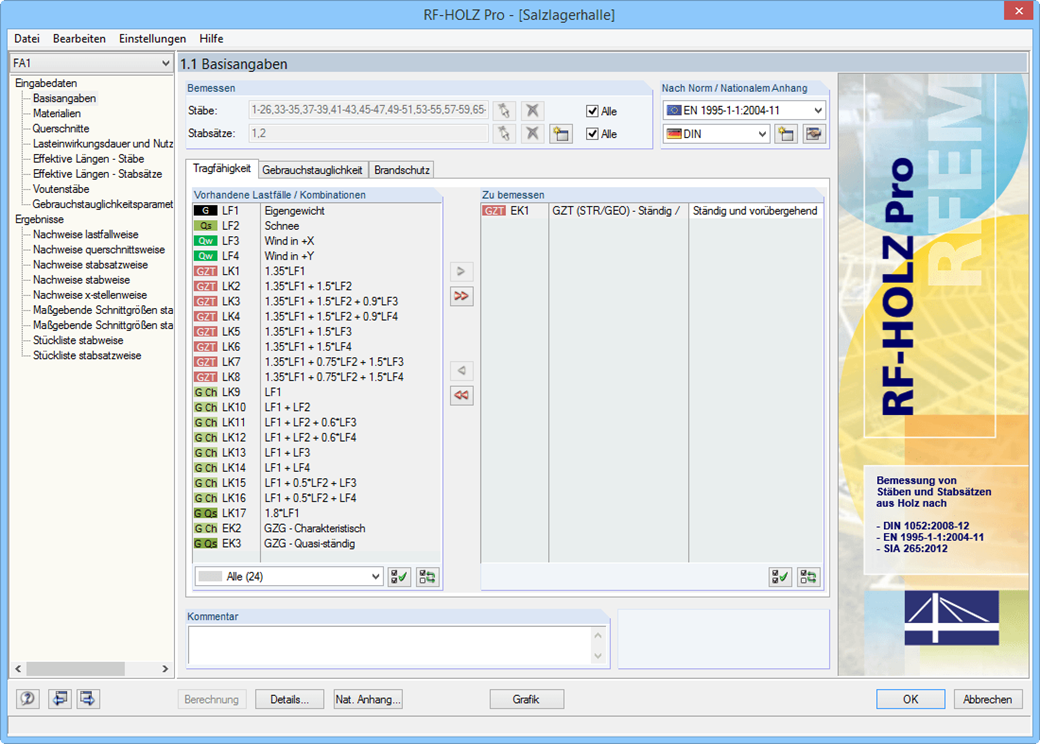

Nach dem Aufruf des Moduls sind die zu bemessenden Stäbe/Stabsätze, Lastfälle, Last- oder Ergebniskombinationen für die Nachweise der Tragfähigkeit und Gebrauchstauglichkeit sowie des Brandschutzes festzulegen. Die Materialien aus RFEM/RSTAB sind voreingestellt, können in RF-/HOLZ Pro jedoch angepasst werden. In der Bibliothek sind die in der jeweiligen Norm gelisteten Materialkennwerte hinterlegt.
Nach der Überprüfung der Querschnitte werden die Klassen der Lasteinwirkungsdauer (KLED) und die Nutzungsklassen (NKL) festgelegt. Dabei ist eine lastfall- bzw. stabweise Zuweisung möglich.
Zusammengesetzte Querschnitte können aus unterschiedlichen Materialien bestehen. Die Bemessung in RF-/HOLZ Pro erfolgt unter Berücksichtigung der verschobenen Nulllinie (bei nachgiebig verbundenen Querschnitten). Für den Verformungsnachweis sind die Bezugslängen der relevanten Stäbe und Stabsätze angegeben. Dabei kann die Richtung des Ausweichens, eine Überhöhung und der Trägertyp berücksichtigt werden.
RF-/HOLZ Pro | Bemessung
Beim Nachweis der Querschnittstragfähigkeit werden Zug und Druck in Faserrichtung, Biegung, Biegung und Zug/Druck sowie Schub aus Querkraft mit und ohne Torsion analysiert. Die Nachweise werden auf dem Niveau der Bemessungswerte der Spannungen geführt.
Für den Nachweis knick- und kippgefährdeter Bauteile nach dem Ersatzstabverfahren werden planmäßiger mittiger Druck, Biegung mit und ohne Druckkraft sowie Biegung und Zug berücksichtigt. Es wird die Durchbiegung in den charakteristischen und quasi-ständigen Bemessungssituationen für Innenfelder und Kragträger emittelt.
Separate Bemessungsfälle gestatten eine flexible Analyse für ausgewählte Stäbe, Stabsätze und Einwirkungen sowie für die einzelnen Stabilitätsuntersuchungen. Bei Voutenstäben wird der Faseranschnittswinkel im Biegezug- und Biegedruckbereich berücksichtigt. Liegt ein First vor, so werden zusätzlich die Firstnachweise geführt.
RF-/HOLZ Pro | Ergebnisse
Nach der Bemessung werden die Ergebnisse in übersichtlichen Tabellen ausgegeben. Jeder Zwischenwert lässt sich abgreifen, wodurch die Nachweise transparent werden. Die Ergebnisse werden nach Lastfällen, Querschnitten, Stabsätzen und Stäben geordnet ausgewiesen.
Wird der Nachweis nicht erbracht, können die betroffenen Querschnitte einen Optimierungsprozess durchlaufen. Dabei ist auch die Übergabe der modifizierten Profile nach RFEM/RSTAB für eine Neuberechnung möglich.

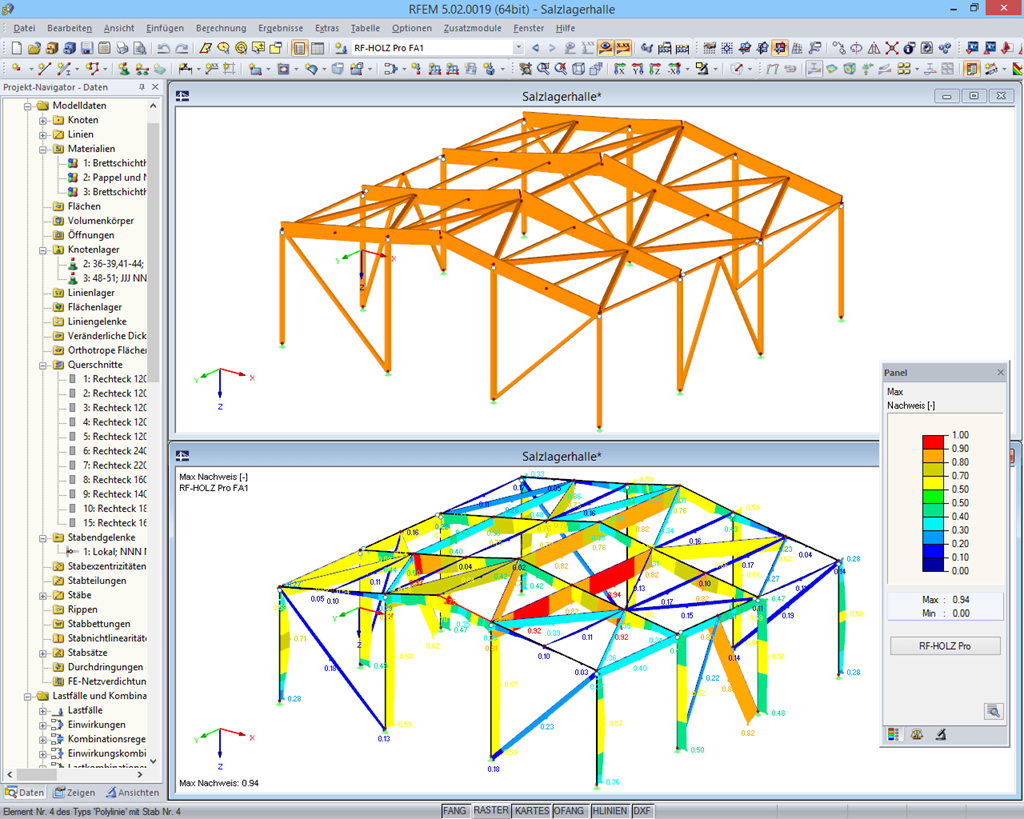

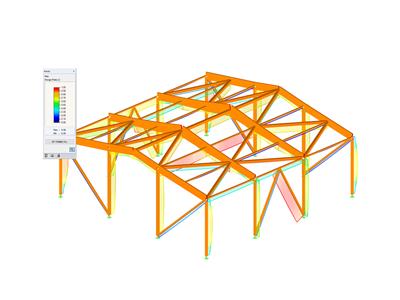

Der Ausnutzungsgrad wird im RFEM/RSTAB-Modell verschiedenfarbig dargestellt. Dadurch lassen sich kritische oder überdimensionierte Bereiche auf einen Blick erkennen. Die gezielte Auswertung wird auch über die Darstellung der Ergebnisverläufe am Stab oder Stabsatz gewährleistet.
Neben den tabellarischen Ein- und Ausgabedaten einschließlich Bemessungsdetails können sämtliche Grafiken in das Ausdruckprotokoll eingebunden werden. Damit ist die nachvollziehbare und anschauliche Dokumentation gewährleistet.
