RFEM 5 附加模块
RF-TIMBER Pro

• 完全集成于 RFEM/RSTAB，可以导入全部相关信息和内力

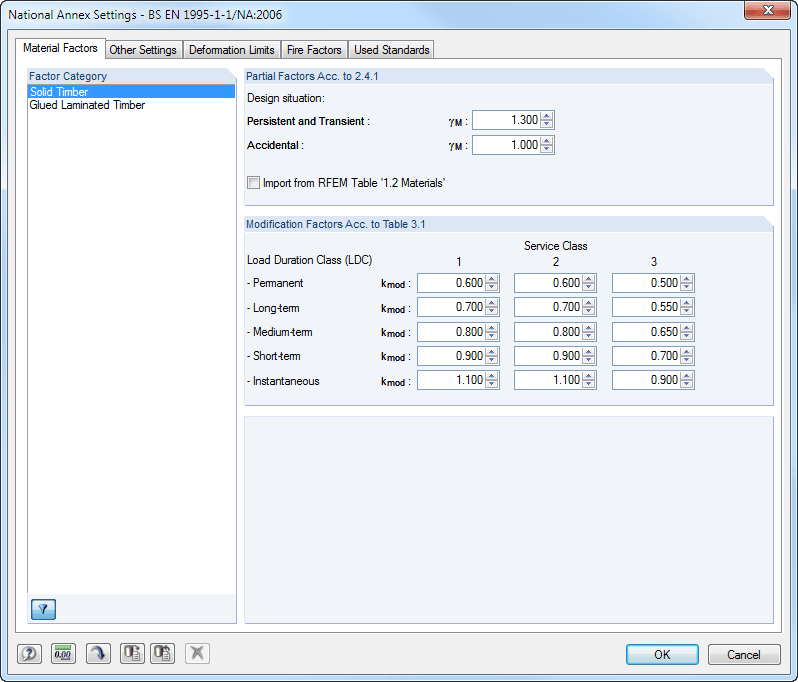

• 如果按照欧洲规范 EN 1995-1-1 ，则提供以下国家附录:
  • DIN EN 1995-1-1/NA:2013-08（德国）
  • ÖNORM B 1995-1-1:2015-06（奥地利）
  • NBN EN 1995-1-1/ANB:2012-07（比利时）
  • BDS EN 1995-1-1/NA:2012-02（保加利亚）
  • DK EN 1995-1-1/NA:2011-12（丹麦）
  • SFS EN 1995-1-1/NA:2007-11（芬兰）
  • NF EN 1995-1-1/NA:2010-05（法国）
  • I S。 EN 1995-1-1/NA:2010-03（爱尔兰）
  • UNI EN 1995-1-1/NA:2010-09（意大利）
  • LVS EN 1995-1-1/NA:2012-05（拉脱维亚）
  • LST EN 1995-1-1/NA:2011-10（立陶宛）
  • LU EN 1995-1-1/NA:2011-09（卢森堡）
  • NEN-EN 1995-1-1/NB:2007-11（荷兰）
  • NS EN 1995-1-1/NA:2010-05（挪威）
  • PN EN 1995-1-1/NA:2010-09（波兰）
  • NP EN 1995-1-1（葡萄牙）
  • SR EN 1995-1-1/NB:2008-03（罗马尼亚）
  • SS EN 1995-1-1（瑞典）
  • STN EN 1995-1-1/NA:2008-12（斯洛伐克）
  • SIST EN 1995-1-1/A101:2006-3（斯洛文尼亚）
  • UNE EN 1995-1-1/AN:2016-04（西班牙）
  • CSN EN 1995-1-1/NA:2007-09（捷克）
  • BS EN 1995-1-1/NA:2009-10（英国）
  • CYS EN 1995-1-1/NA:2011-02（塞浦路斯）
• 符合欧洲规范 EN、SIA 和 DIN 的大量材料库
• 圆形、矩形和自定义组合截面设计（包括混合）
• 结构在使用等级（SECL）和荷载持续时间等级（LDC）中的作用的特定分类
• 杆件和多杆件设计
• 稳定性分析按照等效杆件法或者二阶分析方法进行
• 确定主导内力
• 提供有关设计成功或失败信息的图标

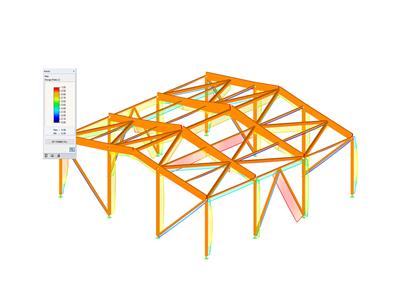

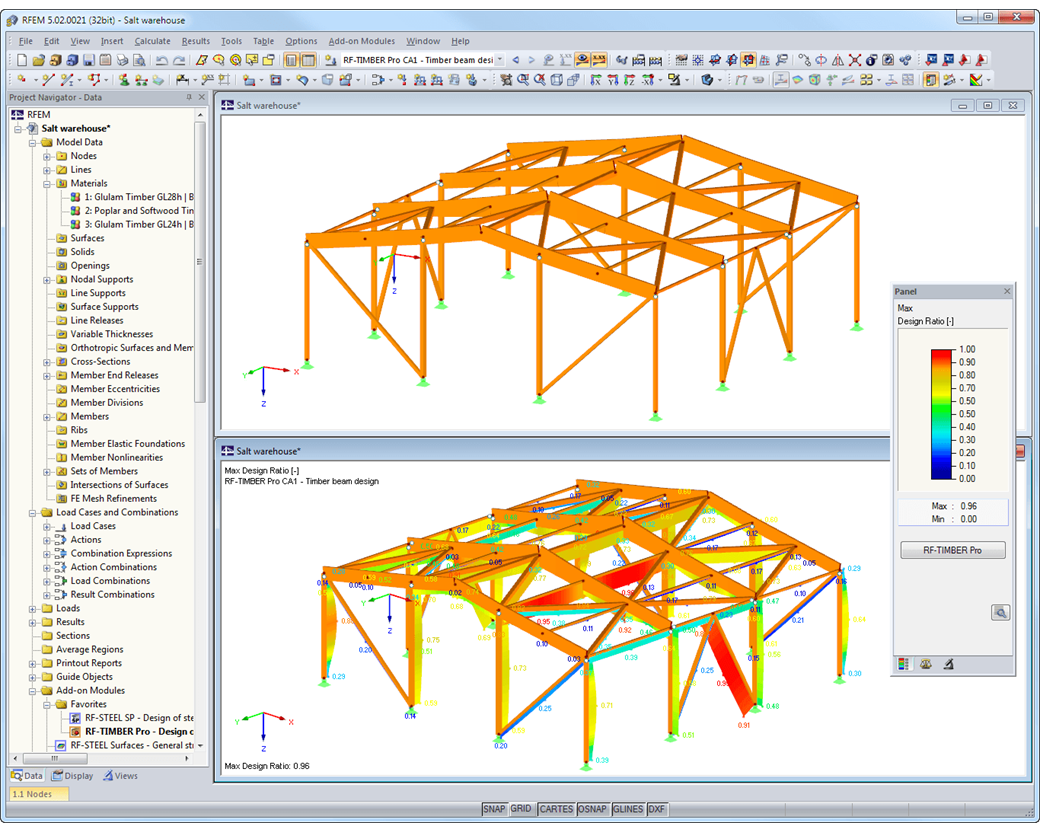

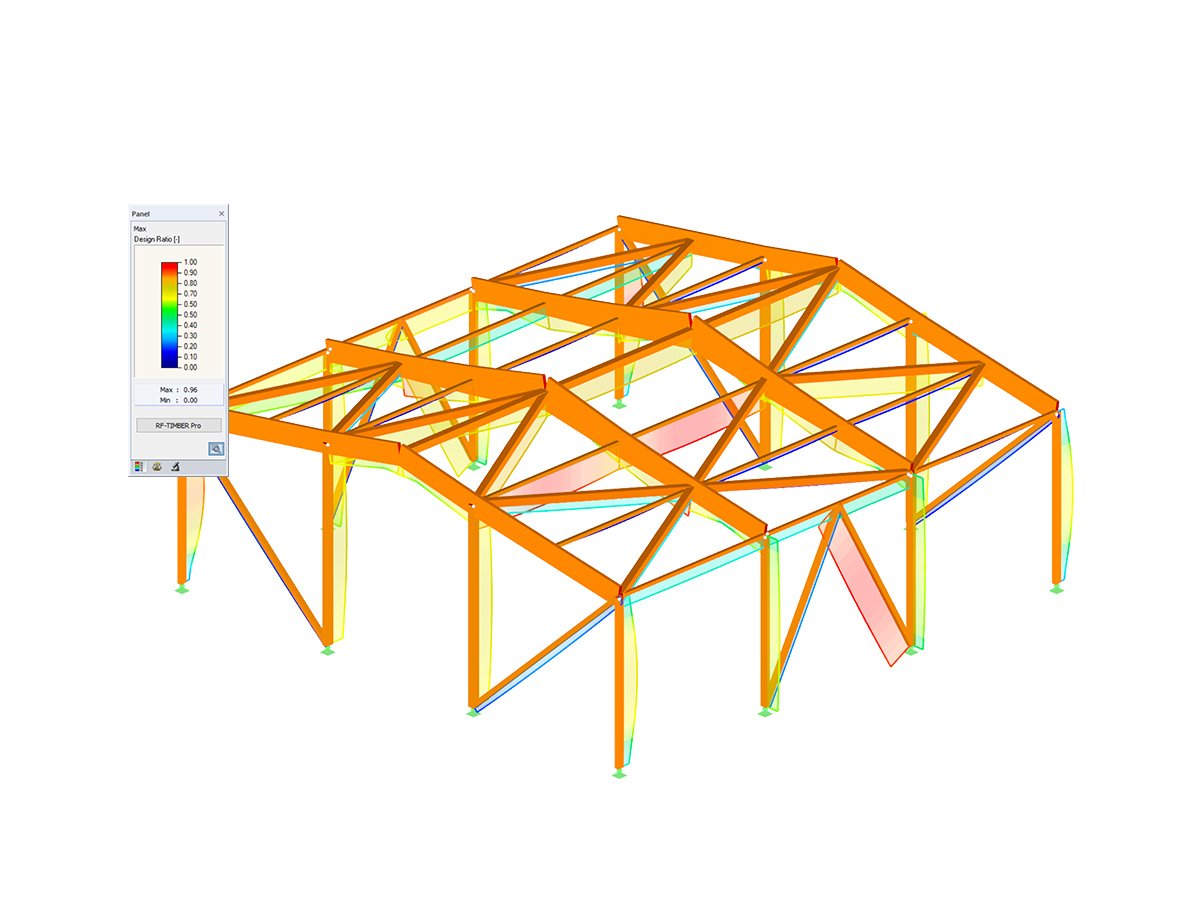

• 在 RFEM/RSTAB 模型中显示计算结果可视化云图
• 自动优化截面
• 部件列表和重量计算
• 导出 MS Excel 格式文件
• 可自由配置炭化时间和炭化速率，以及在进行抗火设计时自由选择炭化面
• 所选规范的抗火验算是按照：
  • EN 1995-1-2
  • SIA 265:2012+ SIA 265-C1:2012
  • 按照 DIN 4102-22:2004
• 从附加模块 RF-STABILITY/RSBUCK 导入屈曲长度
• 按照之前定义的 cuft-grain 角设计变截面
• 屋脊设计并横向拉应力分析
• 弯曲杆件和多杆件设计

顺纹设计分析了杆件的受拉和受压、受弯、弯曲和受拉或受压以及受扭和非受扭时的剪力。 设计在应力设计值水平上进行。

对于有屈曲和侧向屈曲危险的构件，程序按照等效杆件法计算并考虑轴心受压、受弯、受压、受压等情况。 内跨和悬臂的挠度在标准和准永久设计情况下计算。

使用独立的设计案例可以对杆件、多杆件和荷载进行灵活和稳定性分析。 对于变截面构件，木纹纤维方向夹角分别考虑在受弯、受拉和受压区域。 如果定义了屋脊，那么模块会按照屋脊进行定义。
