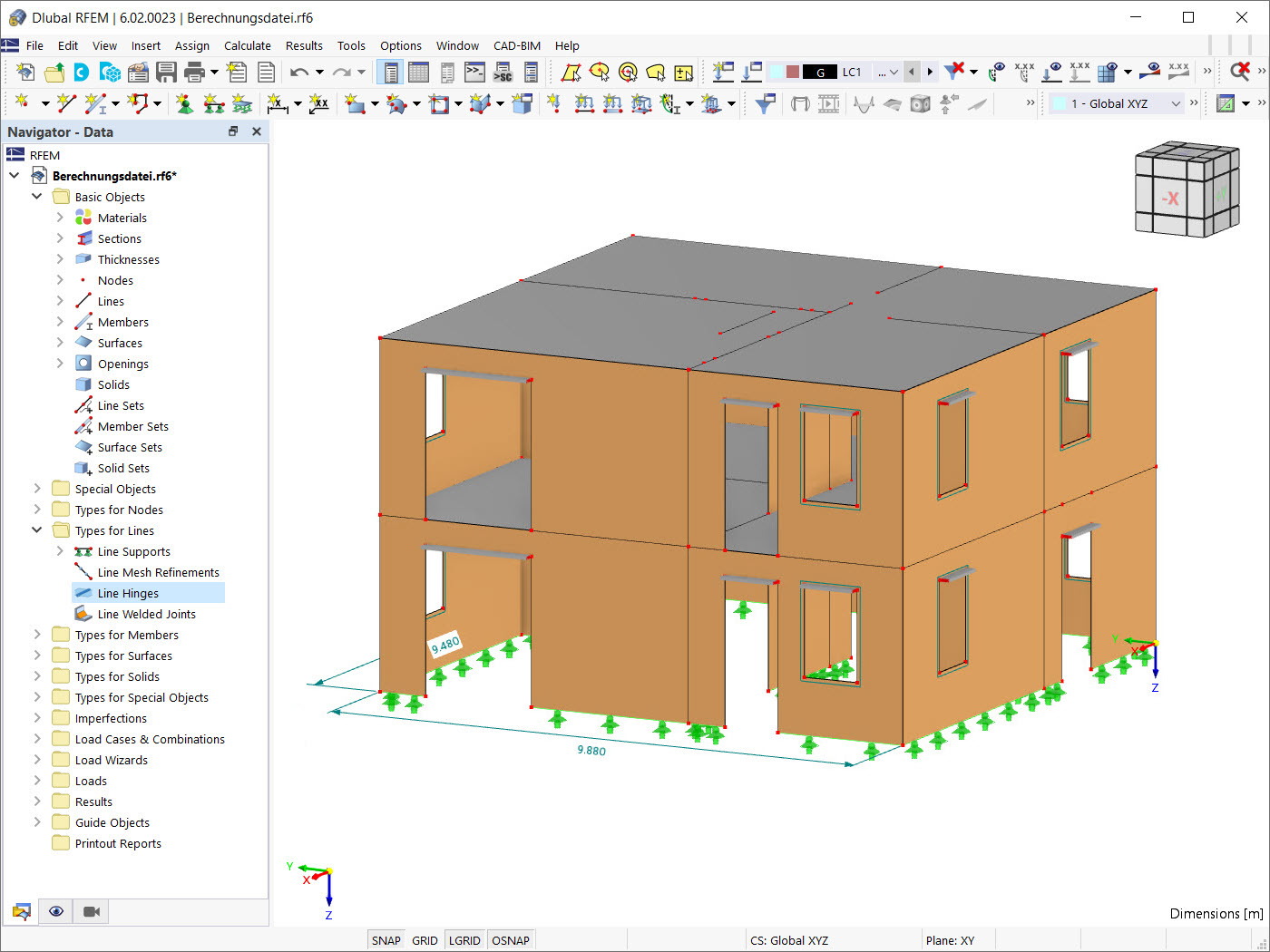

RFEM 6 中提供的一种特殊的线铰功能可以在建模时正确考虑钢筋混凝土板和砌体墙之间连接的属性。 本文将通过实例介绍如何定义这种铰。
![结构举例](/zh/webimage/031198/3304005/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)

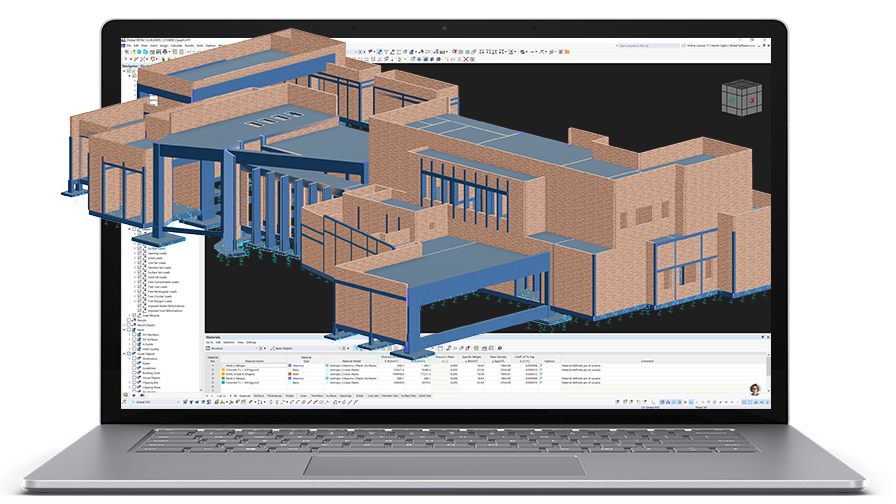

RFEM 6 中的砌体结构设计模块采用有限元法对砌体结构进行建模和分析。 该程序可以对复杂的砌体结构进行建模,并进行静力和动力分析。 您可以在 RFEM 6 中直接输入和建模砌体结构,并将砌体材料模型与所有常见的 RFEM 模块相结合。 换句话说,您可以设计整个建筑模型以及砌体结构。
![激活荷载向导的标准](/zh/webimage/027834/3218759/1._en.png?mw=512&hash=16f860c38686e034dadab441d2334987f3d4ab85)
美国规范 ASCE/SEI 7-16 和欧洲规范 1 第 1 部分到第 3 部分对雪荷载的影响进行了说明。 这些标准在新的 RFEM 6 程序和雪荷载向导中得到了应用,该向导用于简化雪荷载的应用。 此外,最新的软件还可以在数字地图上显示施工地点,并自动导入雪荷载分区。 荷载向导使用这些数据来模拟雪荷载的影响。
![知识库 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/zh/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
对于大跨度的建筑工程,板梁是一种经济的选择。 截面为工字钢的钢板梁和两块腹板分别采用深腹板和薄腹板来满足其受剪承载力和翼缘间距。 由于其高厚比 (h/tw ) 很大,所以可能需要设置横向加劲肋来加固细长腹板。
![模块 “RFEM 6 的钢结构节点模块” | 组件库](/zh/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- 借助大量的组件类型,例如底板和端板、腹板角钢、鳍板、节点板、加劲肋、变截面或肋,可以轻松输入典型的连接情况
- 使用普遍适用的基本组件(例如板、焊缝、螺栓、辅助平面)可以对复杂的连接情况进行建模
- 连接节点的几何尺寸图形显示,输入过程中会动态更新
- 选择不同的截面形状: 工字钢、U 形截面、角钢、T 形截面、空心截面、组合截面截面和薄壁截面
- Dlubal 中心库中带有大量程序端模板连接,包括用户自定义模板
- 根据组件之间的相对布置自动调整连接的几何形状 – 即使在随后对结构构件进行编辑的情况下
![功能 002840 | 图形模块结果显示(按设计状况)](/zh/webimage/051593/3982947/Bemessungssituation.png?mw=512&hash=7fd0d9a61cbc8d701205795390d25dfae3caa76b)
在导航器 - 结果中,您可以选择要以图形方式显示模块结果的设计状况。
![功能 002843 | 使用结果函数进行尺寸标注](/zh/webimage/051576/3982510/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
对于验算对象,您可以选择显示垂度或极值结果。
![功能 002844 | 动态阴影](/zh/webimage/051588/3982928/Schatten.png?mw=512&hash=4630ba5c10dbeb16f7d0f764f7f67b758275979d)
您可以在渲染模式下添加动态阴影。 在上下文菜单中,可以使用滑块更改主光源的位置。
