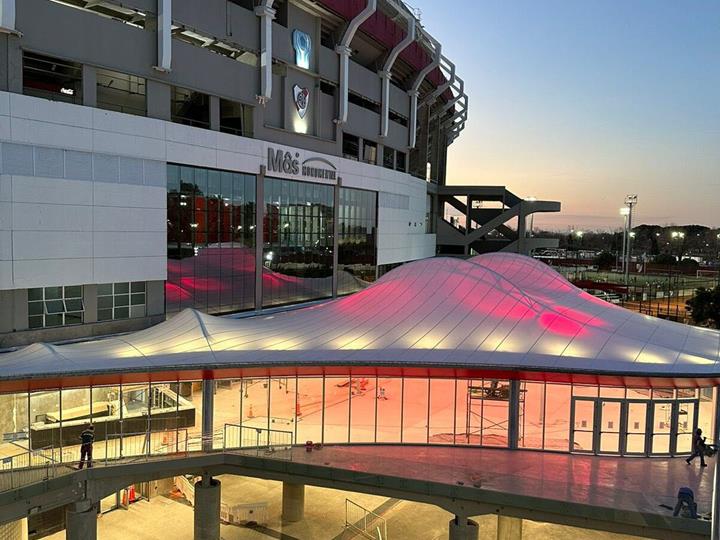

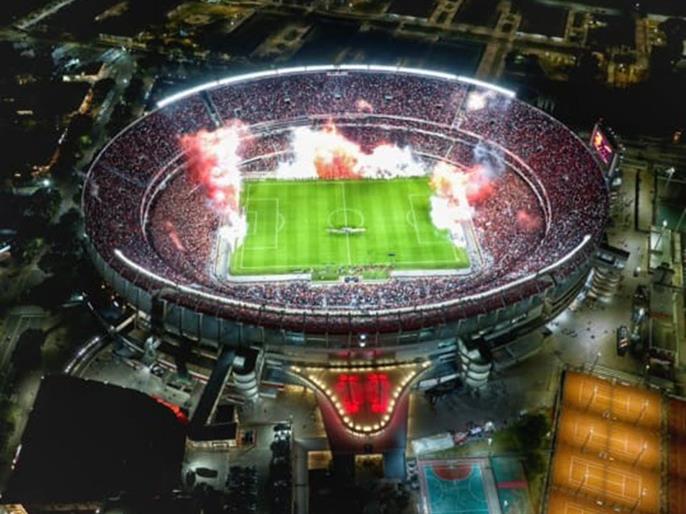

阿根廷最大的河床竞技场 Monumental 体育场可容纳近 85000 名观众，最近对其部分设备进行了翻新。 改进措施包括在足球场主入口处设置张拉膜屋面，以保护接待区域。
结构

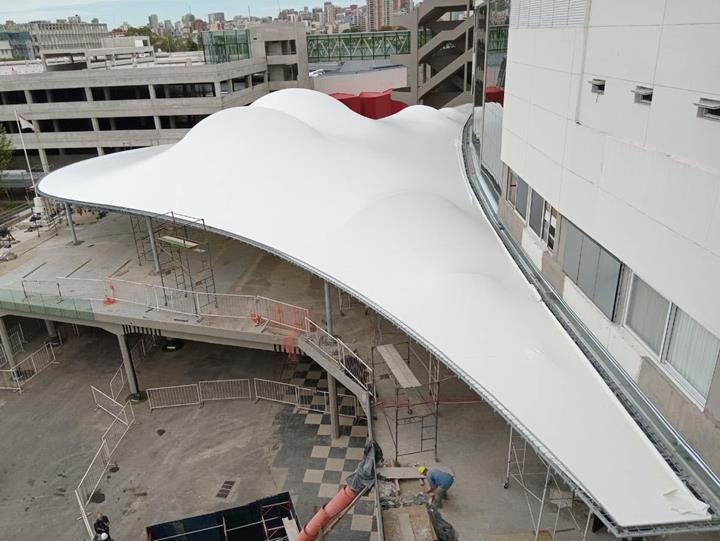

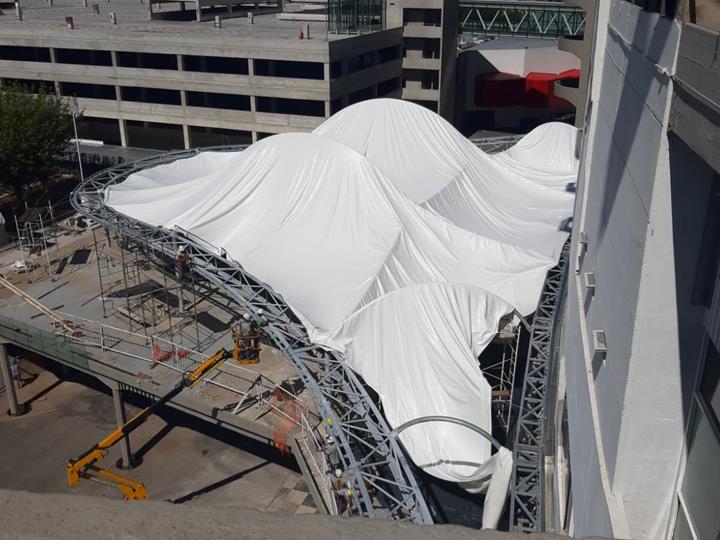

混凝土结构的边缘通过纺织膜张拉而成的预应力膜结构与中央的钢结构支撑相结合。 以及在平面和立面采用非常有创意的几何解决方案来解决空间的覆盖问题，并用俱乐部的红色和白色照明进行点缀。
静力分析(SA)

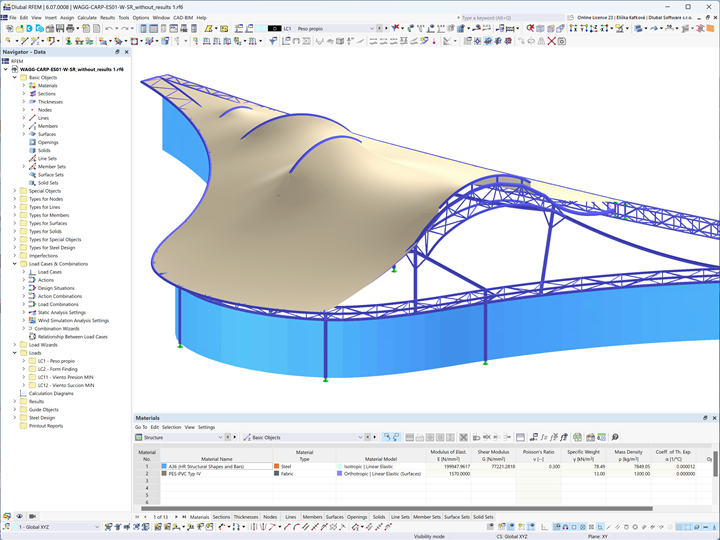

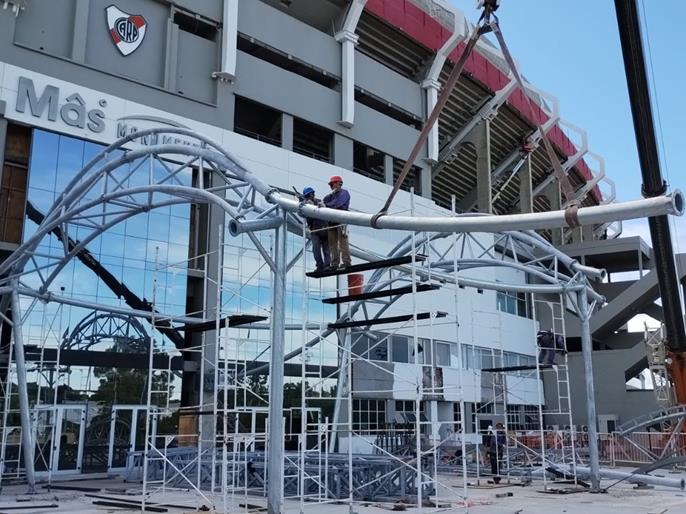

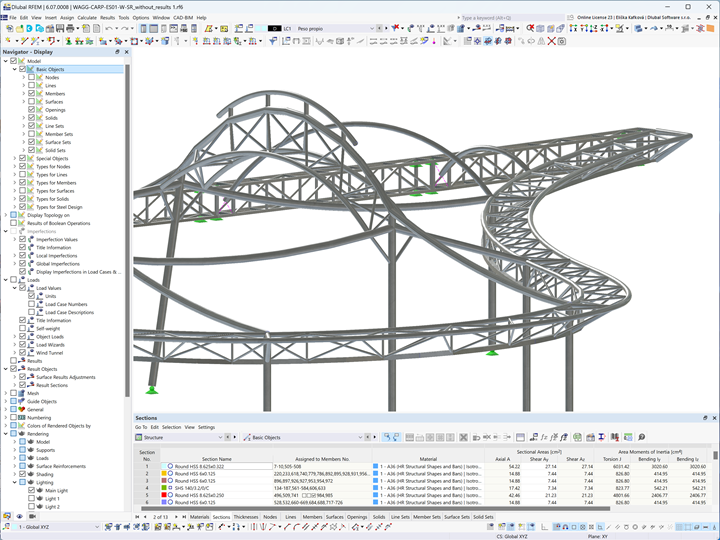

工程师 Agustín Alvarez 和 Daniel Isola 使用 RFEM 中的找形、模型设置、稳定性和钢结构设计模块，对膜结构进行了美学和耐用性的设计，包括平面、折叠式膜结构。 周边钢结构配置了金属格构式建筑，其作用是固定膜面和外部的玻璃幕墙，内部空间金属格构式金属格构式钢管构成波浪形的拱形屋面。

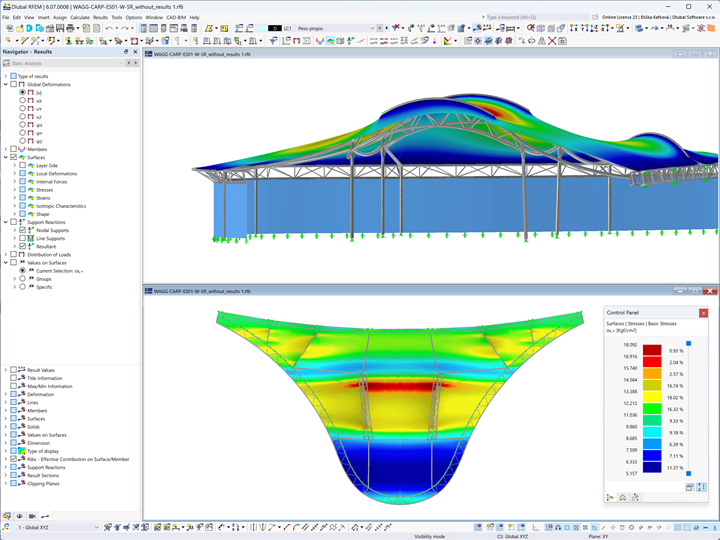

在强度和稳定性设计中，采用了考虑下列缺陷的大变形解决方案： 详细研究了结构中可能的水域阻隔作用，并使用 RWIND 进行了计算性 CFD 风荷载分析。
| 位置 | 最具纪念意义的体育场（Antonio V. Liberti）， 阿根廷布宜诺斯艾利斯市 |
| 业主 | 河床竞技 |
| 项目 | WAGG 纺织建筑事务所 |
| 工程 | Eng. Agustin Alvarez Sarrieta，工程师丹尼尔·伊索拉 |
| 制造和安装 | Karpos 建筑公司 karpos.com.ar |
项目说明
模型数据
