Structure

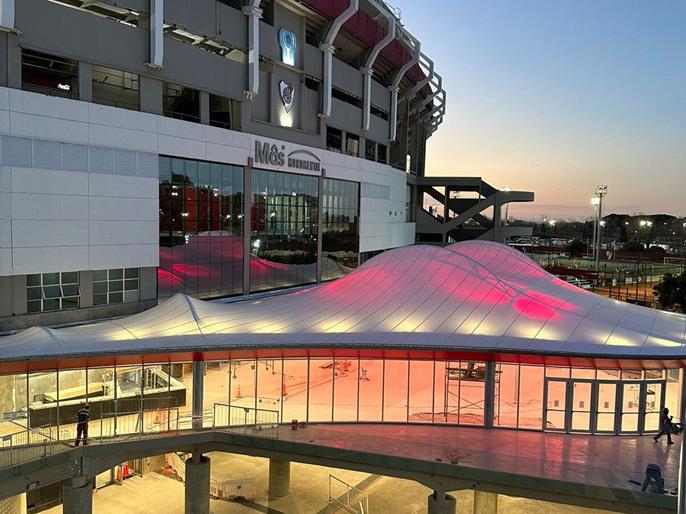

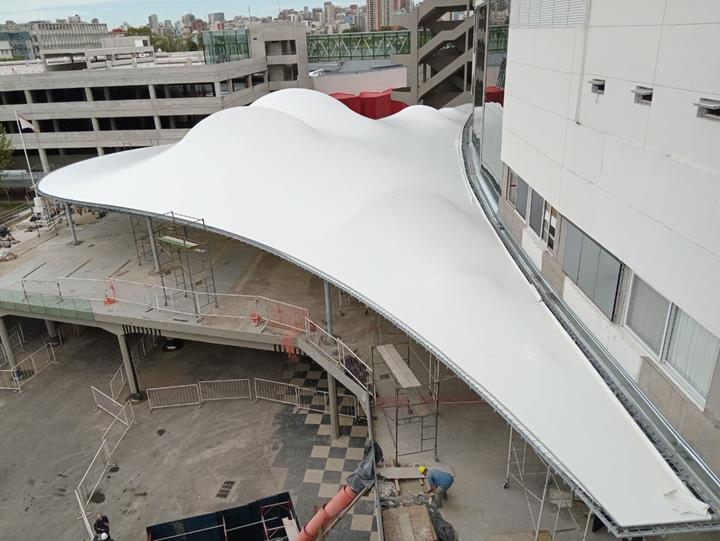

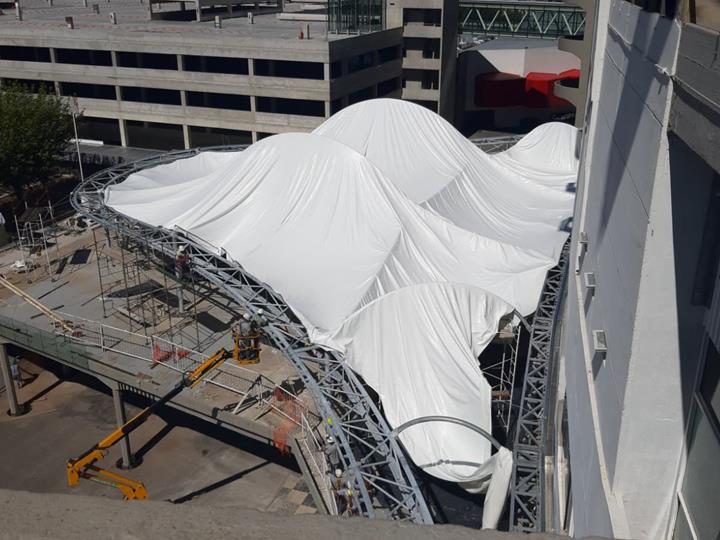

La membrane textile précontrainte est reliée à une structure d’ancrage périmètre et à une structure porteuse centrale en acier. Cela a permis de développer une solution géométrique très créative à la fois en plan et en élévation pour résoudre le revêtement de l'espace, qui s'illumine de son propre éclairage dans les couleurs rouge et blanc du club.
Calcul de structure

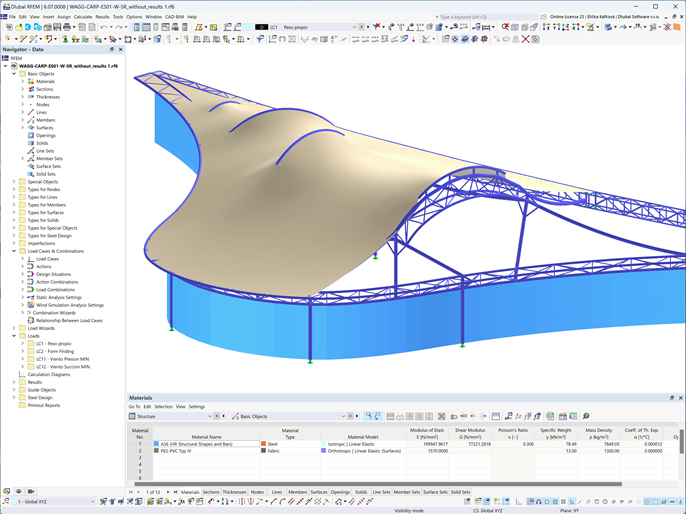

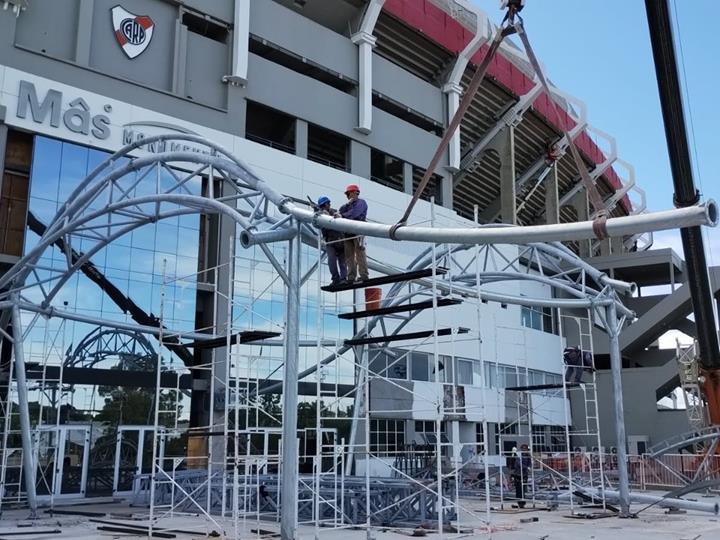

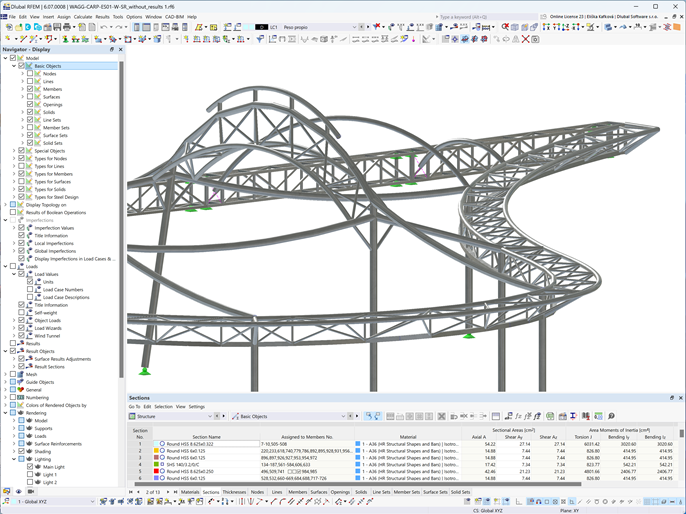

En utilisant le programme RFEM et les modules de recherche de forme, de patrons de coupe, de stabilité et de vérification de l'acier, les ingénieurs Aplastín Alvarez et Daniel Isola ont calculé les aspects esthétiques et résistants de la géométrie de la membrane, y compris les segments de patrons pliés. La structure circonférentielle en acier configurée avec un treillis métallique plat sert de maintien de la membrane et de l’enveloppe latérale en verre, tandis que les arcs intérieurs en treillis métallique 3D constitués de profilés tubulaires génèrent la pointe sinueuse de la toiture.

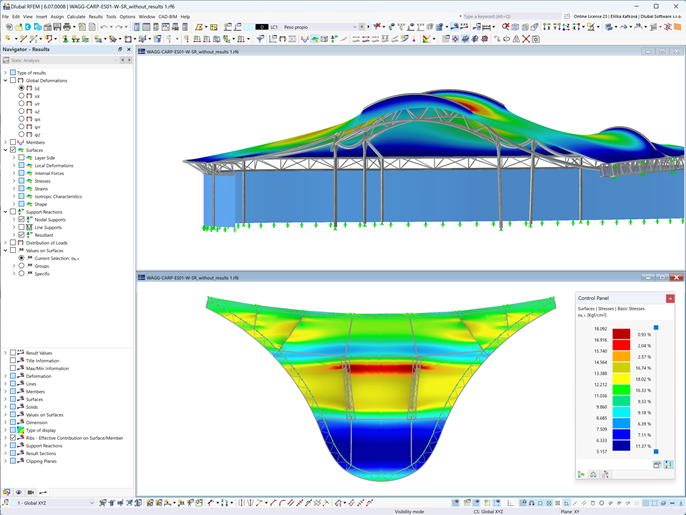

Une solution a été utilisée pour le calcul de la résistance et de la stabilité des grandes déformations avec des imperfections, notamment : une étude détaillée des possibilités d'accumulation d'eau ainsi qu'une analyse CFD des charges de vent à l'aide de RWIND.
| Position | Le stade le plus monumental (Antonio V. Liberti), jusqu'à Ville autonome de Argentina, Argentine |
| Maitres d'ouvrage | Complexe sportif du fleuve Platre |
| Projeter | WAGG Textile Architecture |
| Ingénierie | ing. Acharget Alvarez Sailleta, ing. Daniel Isola |
| Fabrication et assemblage | Entreprise de construction Karpos SA www.karpos.com.ar |
