30x
Struttura

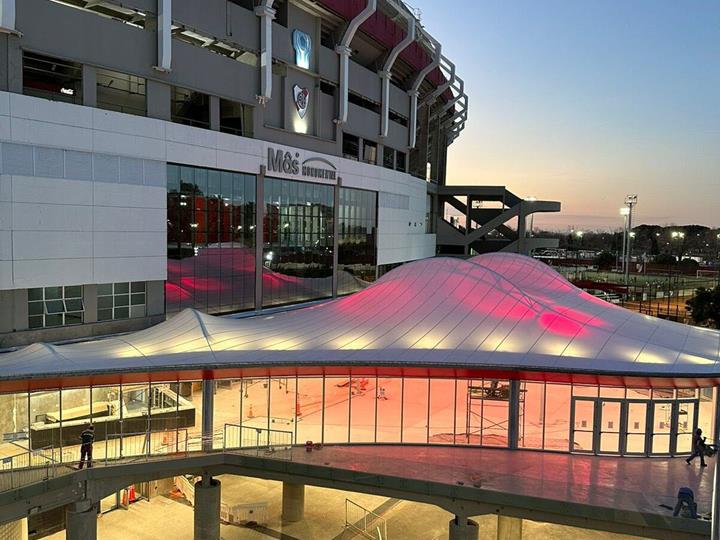

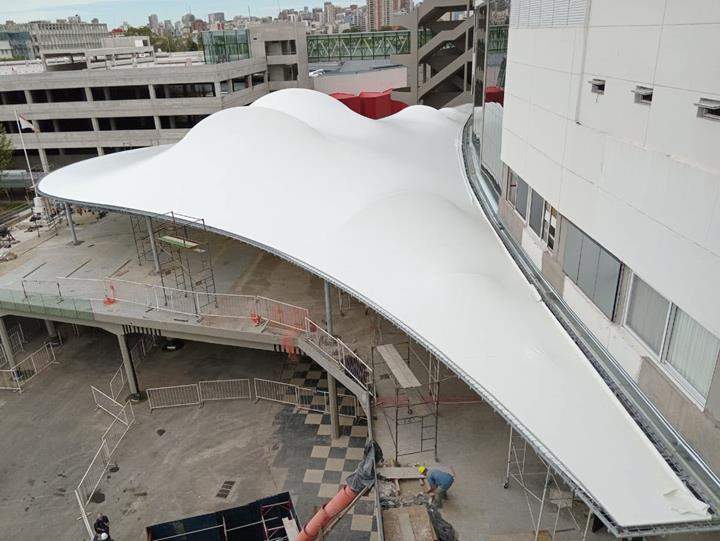

La membrana tessile precompressa è collegata ad una struttura di ancoraggio perimetrale e ad una struttura di supporto centrale in acciaio. Ciò consente lo sviluppo di una soluzione geometrica molto creativa sia in pianta che in prospetto per risolvere la copertura dello spazio, che è impreziosito da una propria illuminazione nei colori rosso e bianco del club.
Analisi strutturale

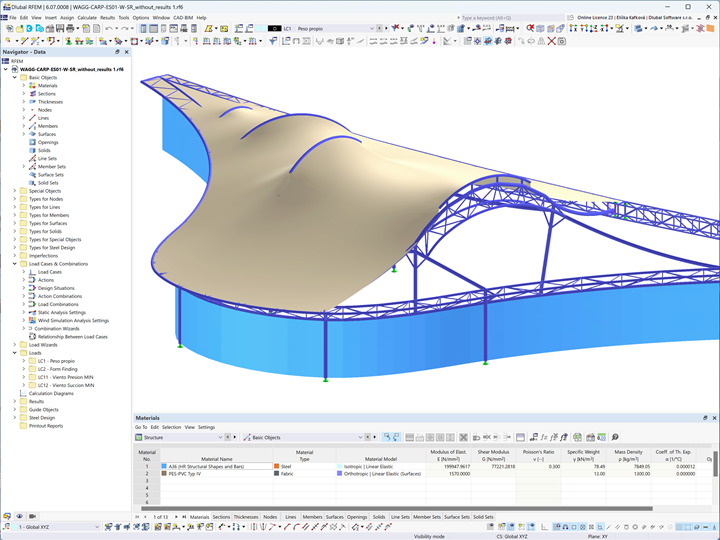

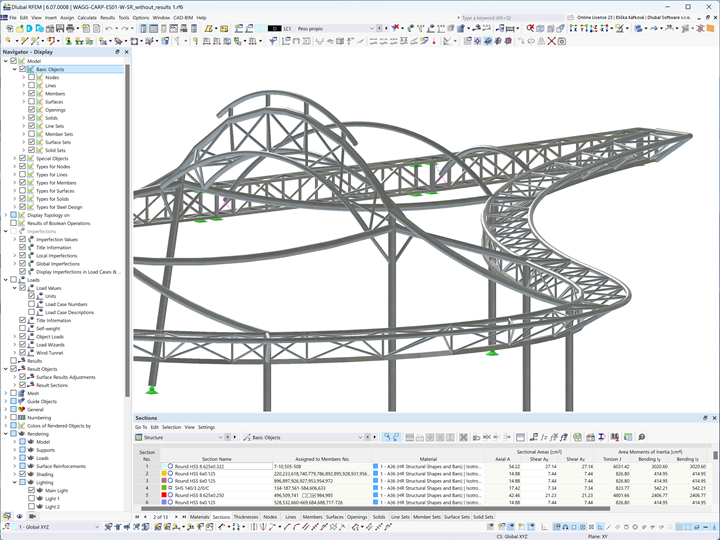

Utilizzando il programma RFEM insieme ai moduli di form-finding, modellazione, stabilità e verifica acciaio, gli ingegneri Agustín Alvarez e Daniel Isola hanno progettato gli aspetti estetici e resistenti della geometria della membrana, incluso l'ottenimento dei segmenti piatti e piegati del modello. La struttura perimetrale in acciaio configurata con un reticolo metallico piatto serve a trattenere la membrana e l'involucro laterale in vetro, mentre gli archi interni in reticolo metallico spaziale di profili tubolari generano il picco sinuoso della copertura.

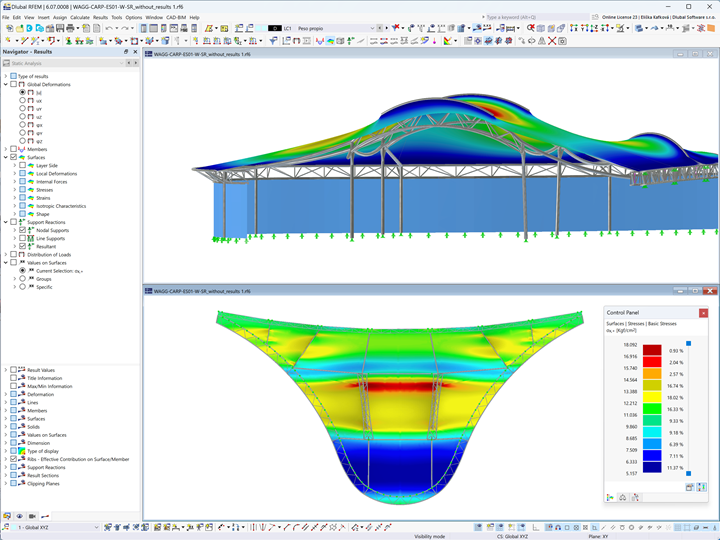

Nella verifica per resistenza e stabilità, è stata utilizzata una soluzione per grandi deformazioni con imperfezioni tra cui: uno studio dettagliato del possibile sbarramento dell'acqua al suo interno, nonché un'analisi computazionale del carico del vento CFD utilizzando RWIND.
| Posto | Stadio più monumentale (Antonio V. Liberti), Club Atlético River Plate, Città autonoma di Buenos Aires, Argentina |
| Committente | Club di atletica del River Plate |
| PROGETTO | Architettura tessile WAGG |
| Ingegneria | Ing. Agustin Alvarez Sarrieta, ing. Daniel Isola |
| Produzione e assemblaggio | Karpos Construction Company SA karpos.it |
