Конструкция

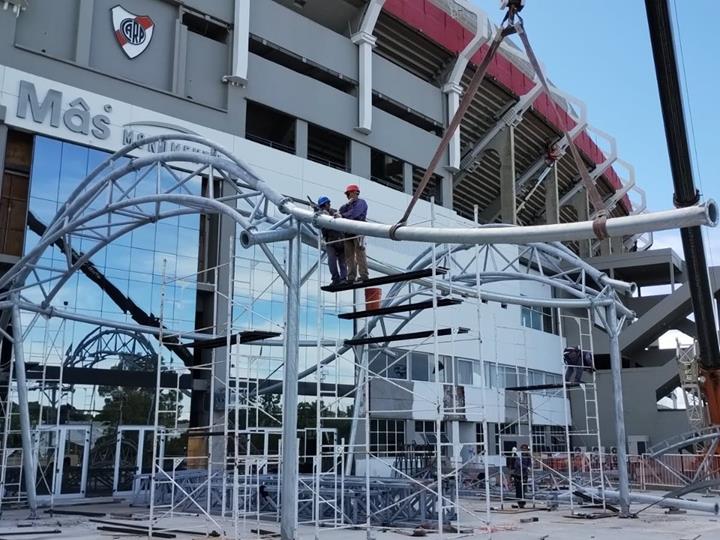

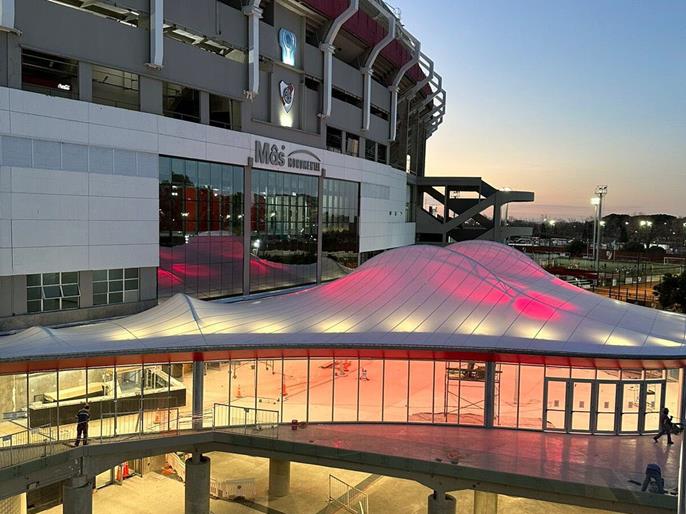

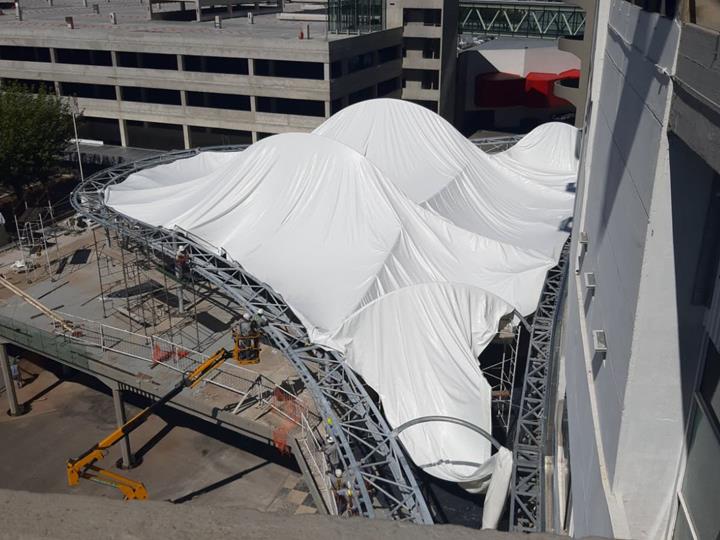

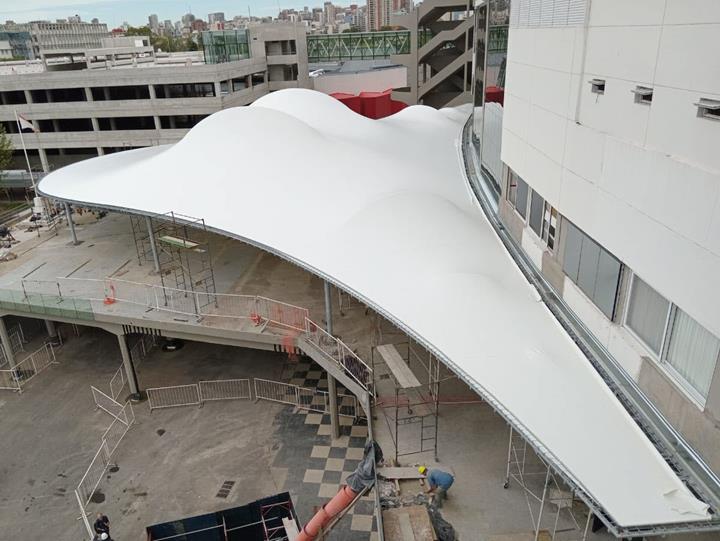

Предварительно напряженная текстильная мембрана затем соединена с анкерной конструкцией по периметру и центральной стальной опорной конструкцией. Это позволило разработать очень оригинальное геометрическое решение как в плане, так и по высоте, для покрытия пространства, которое дополнено собственным освещением, выведенным в красно-белых цветах клуба.
Статический расчёт

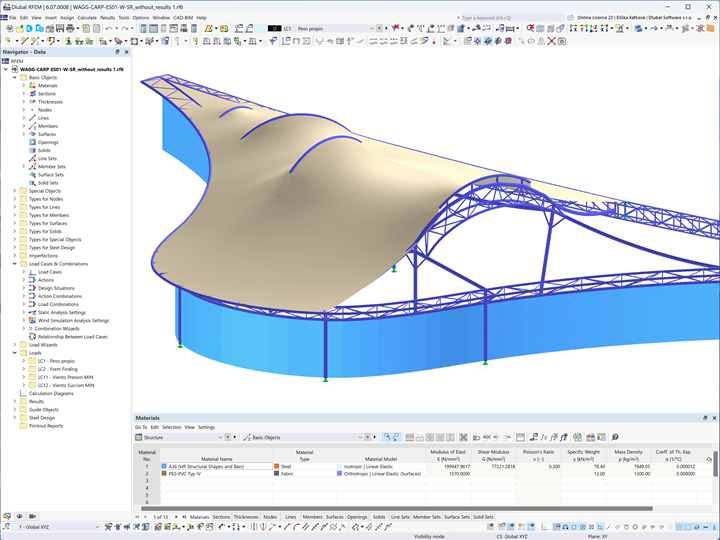

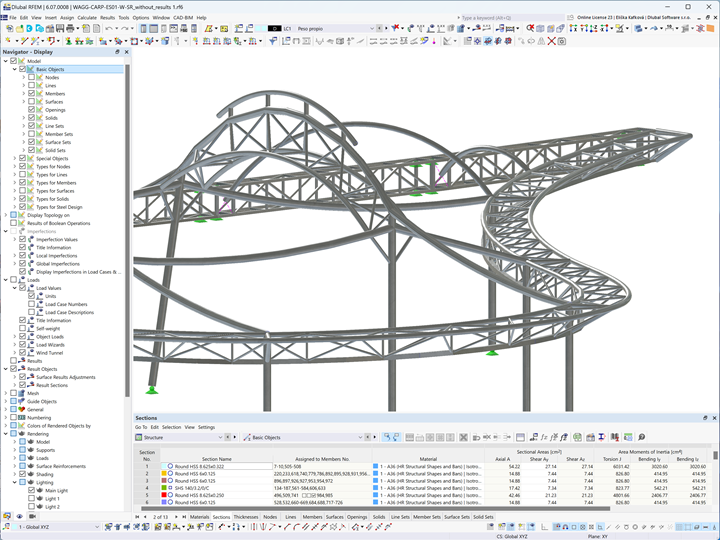

С помощью программы RFEM вместе с модулями для поиска формы, создания шаблонов, расчета конструкций на устойчивость и для расчета стальных конструкций, инженеры Агастин Альварес и Даниэль Изола смогли определить эстетические и устойчивые аспекты геометрии мембраны, включая получение плоских и складчатых сегментов шаблона. Стальная конструкция по периметру, образующая плоскую металлическую решетку, служит для удерживания мембраны и бокового стеклянного ограждения, в то время как внутренние арки в пространственной металлической решётке из трубчатых профилей формируют изгибающий козырек кровли.

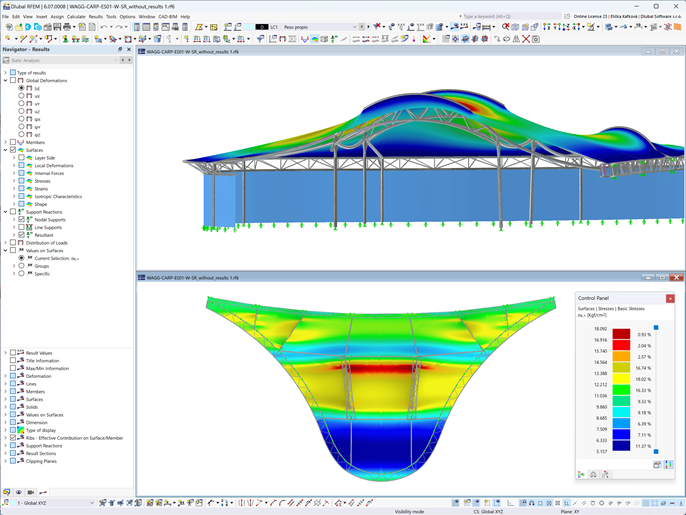

В расчете на прочность и устойчивость было использовано решение для больших деформаций с несовершенствами, в том числе: подробное исследование возможного плотины из воды, а также компьютерный CFD расчет ветровых нагрузок с помощью программы RWIND.

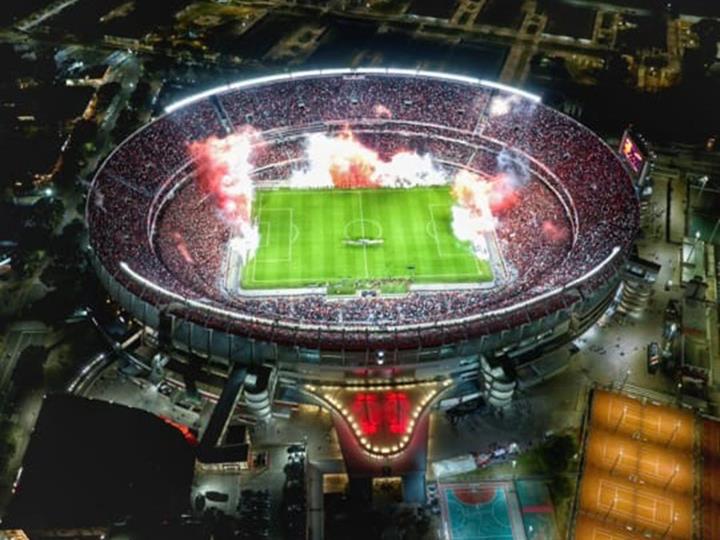

| Место | Самый монументальный стадион (Antonio V. Либерти), Atlético Ривер Плейт, Автономный город Буэнос-Айрес, Аргентина |
| Заказчик | Спортивный клуб «Ривер Плейт» |
| ПРОЕКТ | Текстильная архитектура WAGG |
| Проектирование | инж. Agustin Alvarez Sarrieta, eng. Даниэль Изола |
| Изготовление и монтаж | Karpos Construction Company SA karpos.com.ar |
