Estrutura

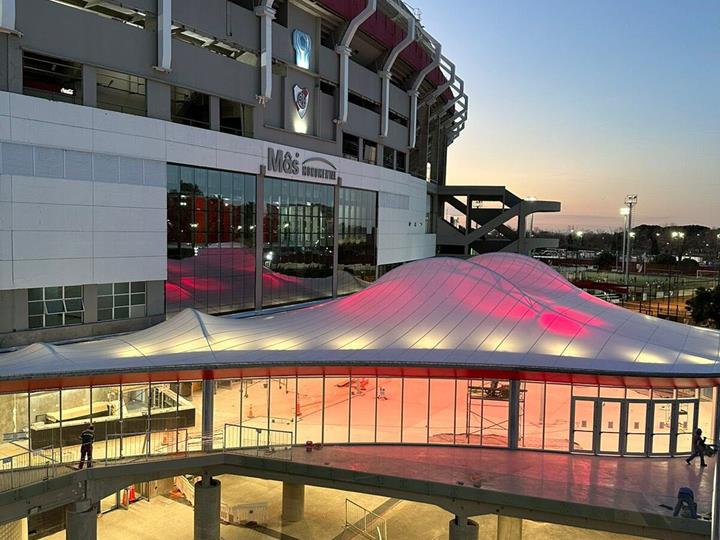

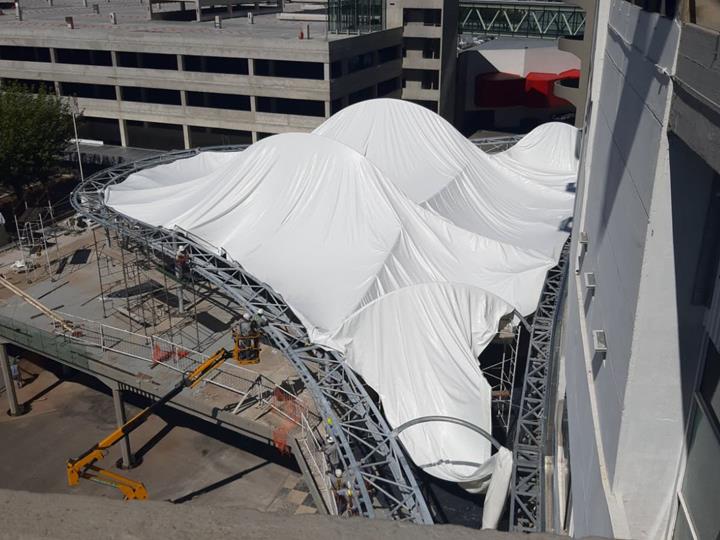

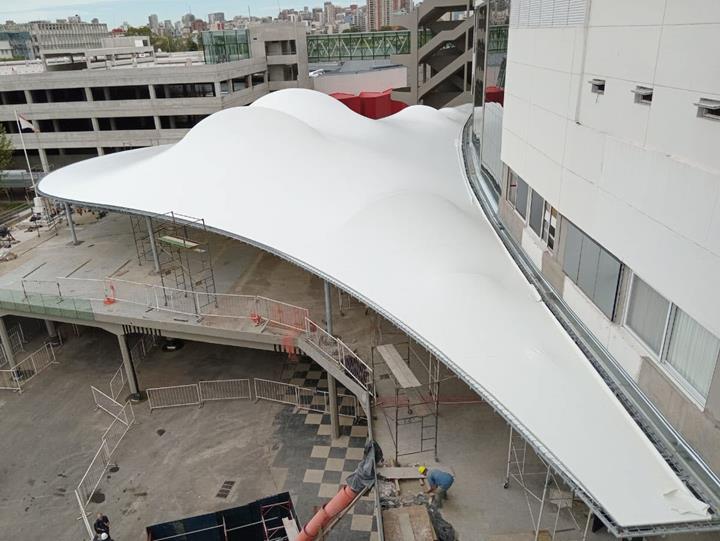

A membrana têxtil pré-esforçada está ligada a uma estrutura de ancoragem de perímetro e a uma estrutura de apoio central em aço. Isto permite o desenvolvimento de uma solução geométrica muito criativa, tanto em planta como em alçado, para resolver o recobrimento do espaço, que é embelecido com uma iluminação própria nas cores vermelha e branco do clube.
Cálculo estrutural

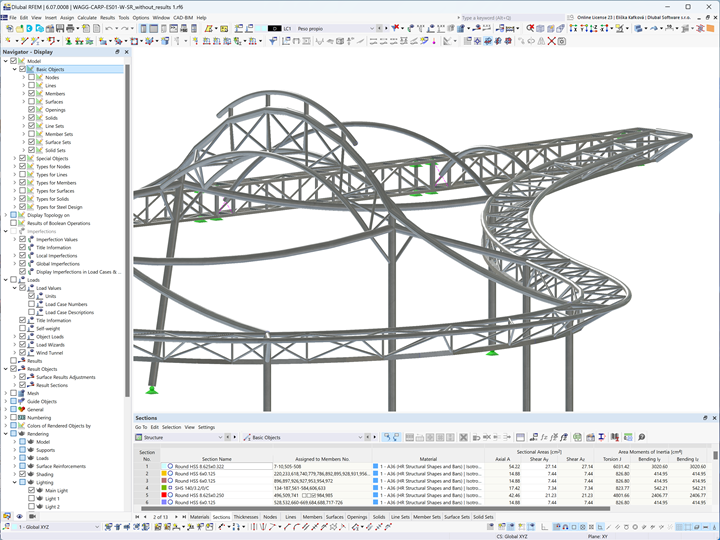

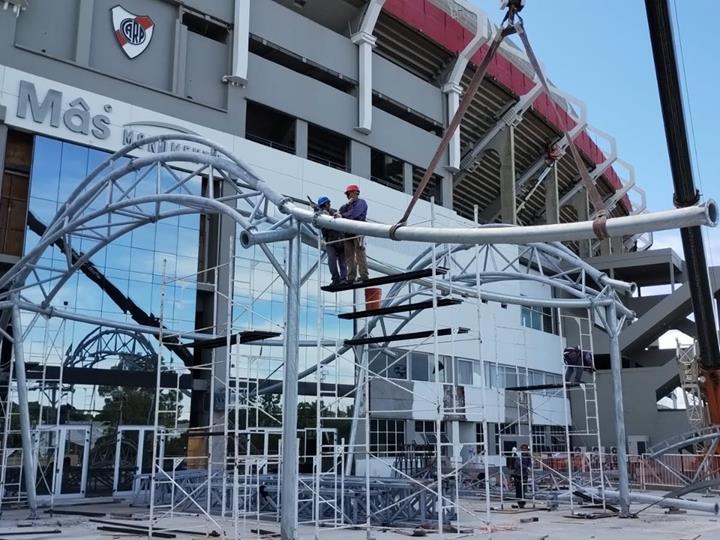

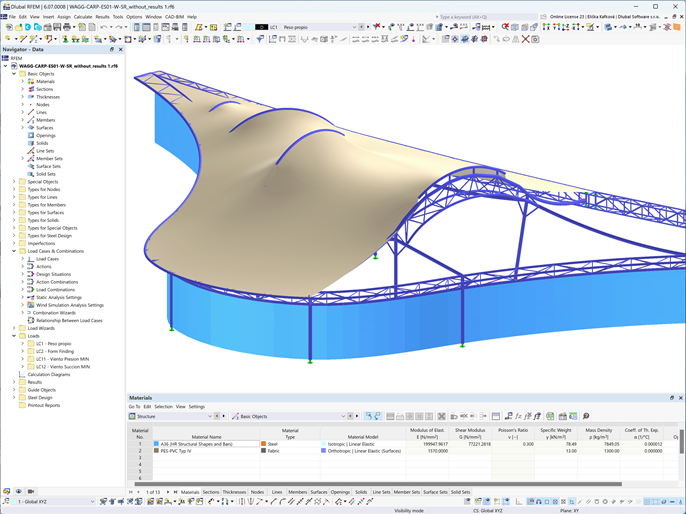

Com a ajuda do programa RFEM e dos módulos de determinação de formas, determinação de padrões, estabilidade e dimensionamento de aço, os engenheiros Agustín Alvaez e Daniel isolada dimensionaram os aspetos estéticos e de resistência da geometria da membrana, incluindo a aquisição dos segmentos padrão planos e dobrados. A estrutura em aço do perímetro configurada com uma treliça metálica plana serve para reter a membrana e o invólucro de vidro lateral, enquanto os arcos interiores em treliças espaciais de metal com perfis tubulares formam o pico sinuoso da cobertura.

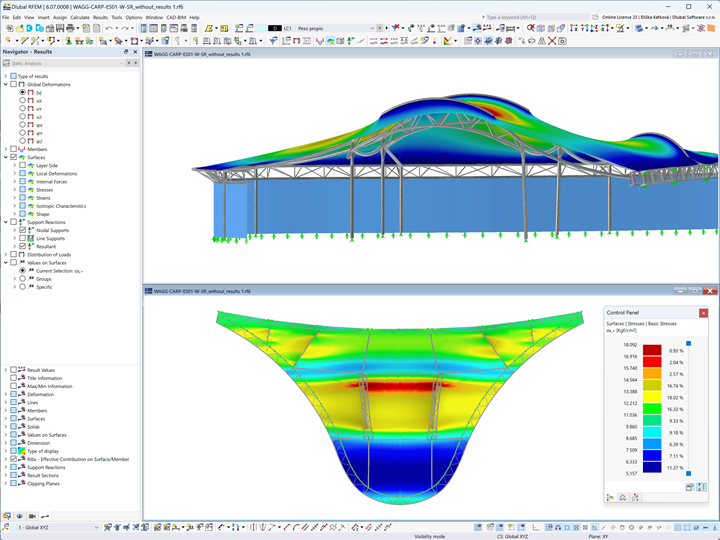

No dimensionamento da resistência e estabilidade, foi utilizada uma solução para grandes deformações com imperfeições, incluindo: um estudo detalhado do possível represamento da água nos edifícios, bem como uma análise de carga de vento CFD computacional utilizando o RWIND.
Local | Estádio Mais Monumental (Antonio V. Liberti), Cidade Autónoma de Argentina |
Cliente | clube atlético do Rio Plate |
PROJETO | Software de arquitetura têxtil WAGG |
Engenharia | Eng. Agustín AlvažSarrieta, Eng. Daniel isolada |
Produção e montagem | Karpos Construction Company SA karpos.com.ar |
