Struktur

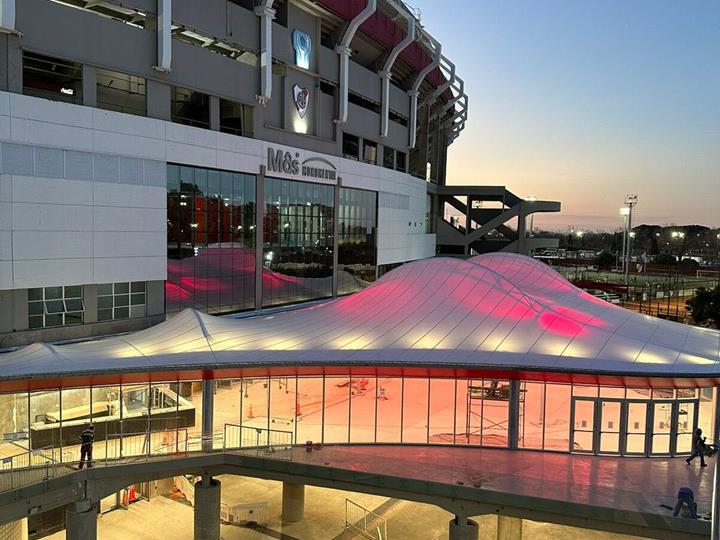

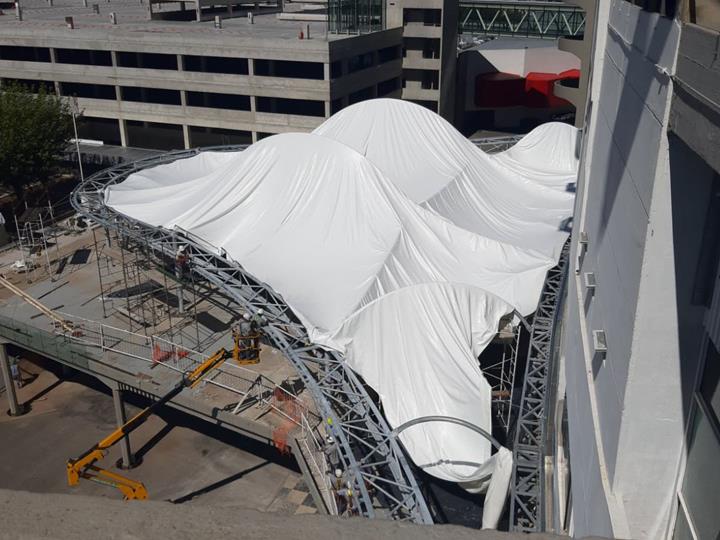

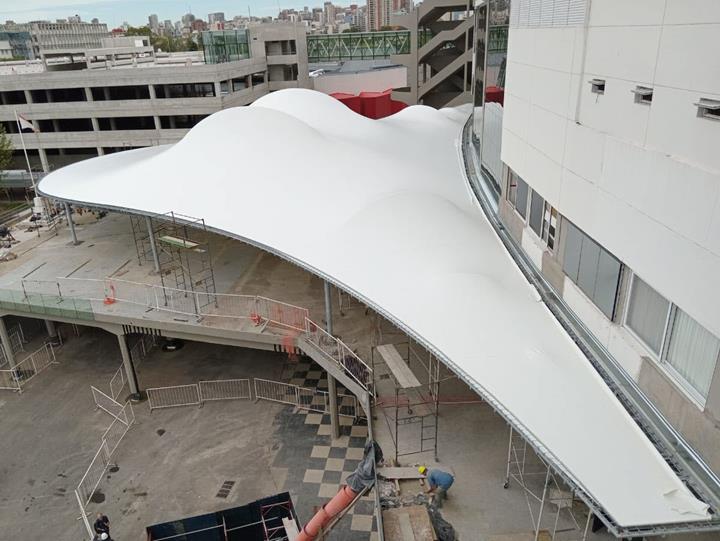

Die vorgespannte Textilmembran ist mit einer umlaufenden Verankerungsstruktur und einer zentralen Stahltragkonstruktion verbunden. Dies ermöglichte eine sehr kreative geometrische Lösung, sowohl im Grundriss als auch im Aufriss, um die Überdachung des Raumes zu realisieren, der mit einer eigenen Beleuchtung in den rot-weißen Farben des Clubs ausgestattet ist.
Statische Berechnung

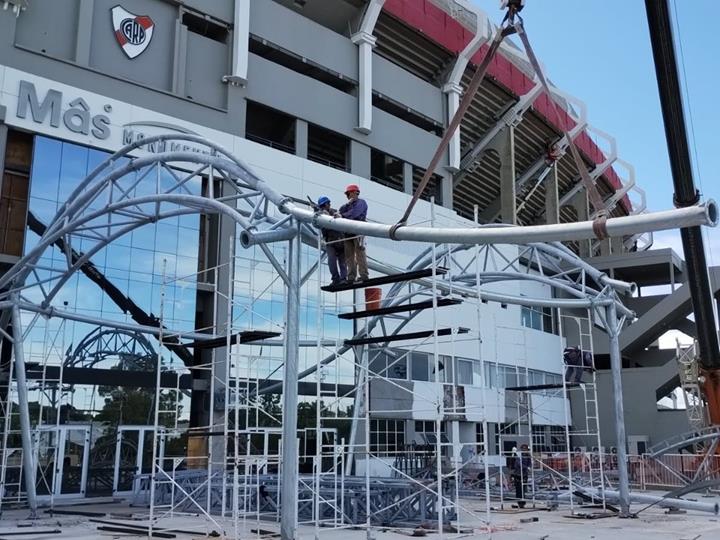

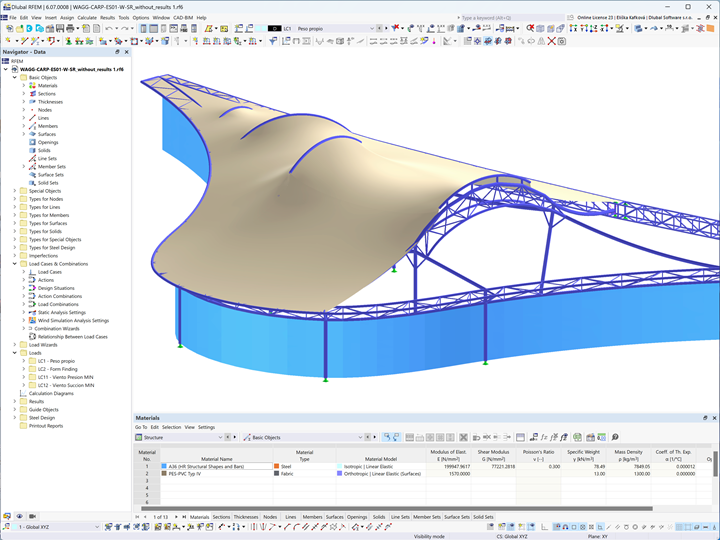

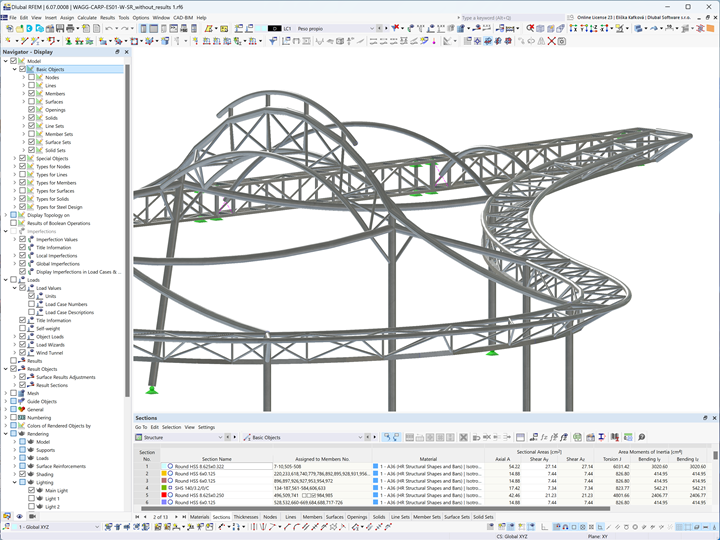

Die Ingenieure Agustín Alvarez und Daniel Isola verwendeten das Programm RFEM zusammen mit den Add-Ons Formfindung, Schnittmuster, Stabilitätsanalyse und Stahlbemessung, um alle ästhetischen und festigkeitsrelevanten Aspekte der Membrangeometrie zu bemessen und dabei auch die flachen, gefalteten Segmente des Schnittmusters zu erhalten. Die umlaufende Stahlkonstruktion mit einem flachen Metallgitter trägt die Membran und die seitliche Glasabdeckung, während die Innenbögen in einem räumlichen Metallgitter aus Rohrprofilen den gewundenen Scheitelpunkt des Daches bilden.

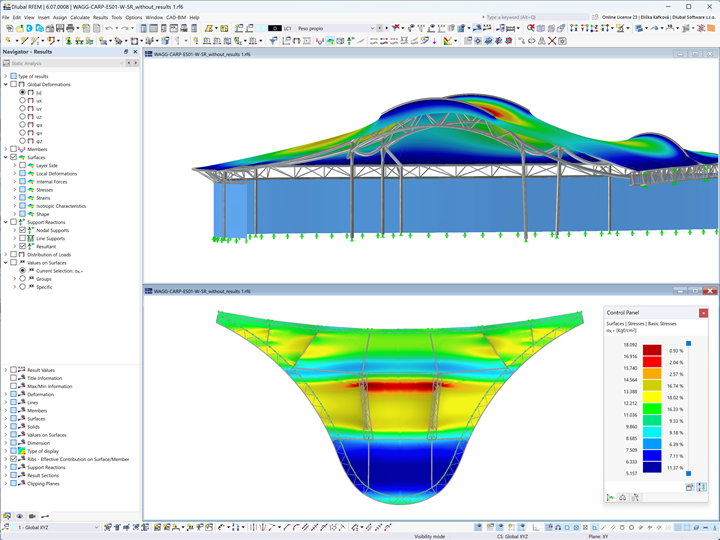

wurde eine hohe Verformungsauflösung mit Imperfektionen verwendet, einschließlich einer detaillierten Untersuchung des möglichen Wasserstaus, sowie eine rechnerische CFD-Windlastanalyse mit RWIND.

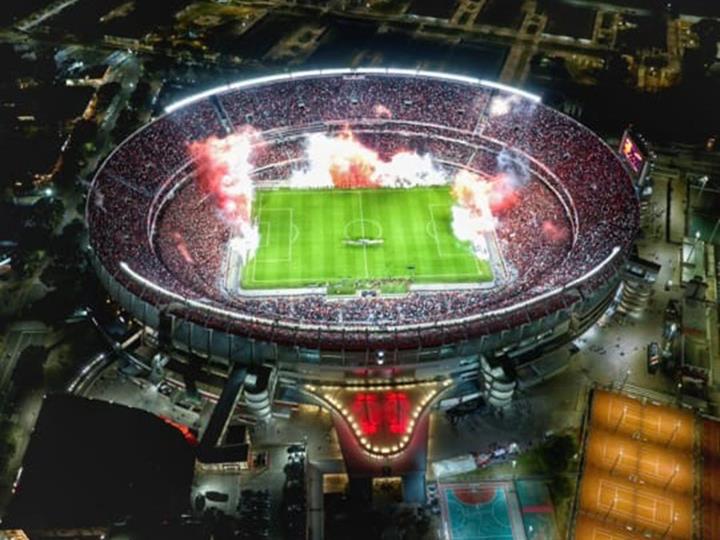

| Ort | Estadio Mâs Monumental (Antonio V. Liberti), Club Atlético River Plate, Autonome Stadt Buenos Aires, Argentinien |
| Bauherr | Club Atlético River Plate |
| Projekt | WAGG Arquitectura Textil |
| Planung | Ing. Agustín Alvarez Sarrieta, Ing. Daniel Isola |
| Fertigung und Montage | Constructora Karpos SA karpos.com.ar |
