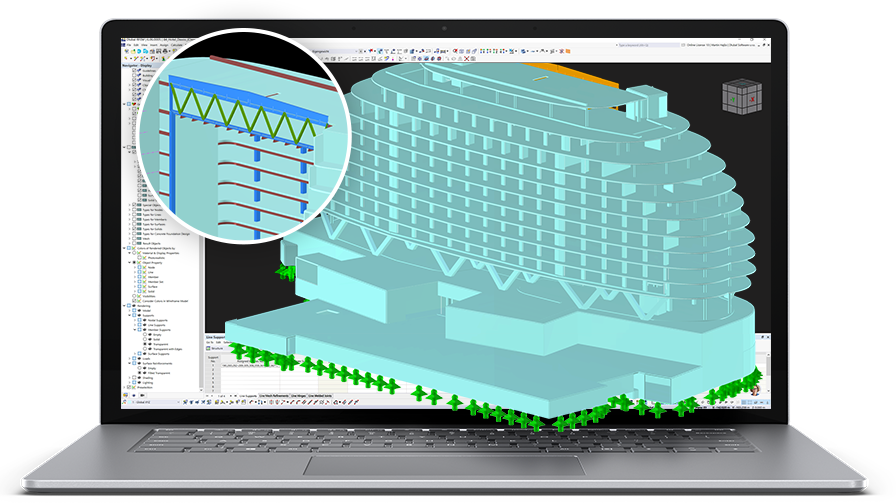

Software für Entwurf und Analyse von Gebäuden

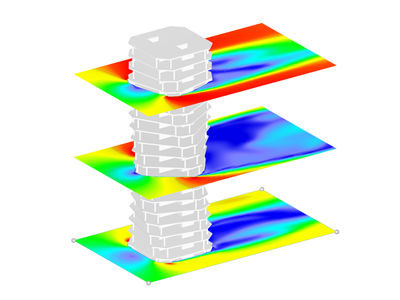

Die Validierung von CFD-Simulationen anhand experimenteller Daten erhöht die Genauigkeit, indem Simulationsergebnisse mit realen Bedingungen verglichen werden. Dieser Prozess erkennt Unstimmigkeiten und ermöglicht Anpassungen, um die Zuverlässigkeit des Modells zu erhöhen. Letztendlich schafft sie Vertrauen in die Fähigkeit der Simulation', Windlastszenarien vorherzusagen.

In diesem Beitrag werden die verschiedenen Methoden erläutert, die im Add-On Modalanalyse zur Ermittlung der Anzahl an Eigenformen zur Verfügung stehen.

In diesem Beitrag wird eine Parallele zwischen der Generierung eines FE-Netzes für separate Objekte mit der Option "Unabhängiges FE-Netz bevorzugt" und einer Generierung ohne diese Option gezogen.

Bei der Generierung von Wandscheiben und wandartigen Trägern können Sie nicht nur Flächen und Zellen zuweisen, sondern auch Stäbe.

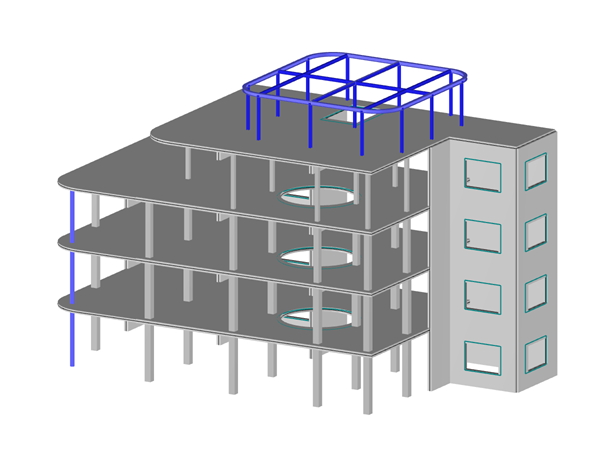

Die Berechnung des Gebäudemodells läuft in zwei Berechnungsphasen ab:

• Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
• Lokale 2D-Berechnung der einzelnen Geschossdecken

Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.

Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.

Für Elemente in Gebäudemodellen stehen Ihnen mehrere Modellierungswerkzeuge zur Verfügung:

• Vertikale Linie
• Stütze
• Wand
• Balkenstab
• Rechteckige Decke
• Polygonale Decke
• Rechteckige Deckenöffnung
• Polygonale Deckenöffnung

Dieses Feature erlaubt Ihnen die Elementdefinition auf der Grundebene (z. B. eine Hintergrundfolie) mit einer damit verbundenen multiplen Elementerzeugung im Raum.
