Berücksichtigung von Bauzuständen in RFEM
Gesamtanzahl: 4
Analyse von Bauzuständen (CSA) | Leistungsmerkmale
- Einfache Definition von Bauzuständen in der RFEM-Struktur mit Visualisierung
- Hinzufügen, Entfernen, Modifizieren und Reaktivieren von Stab-, Flächen- und Volumenelementen und deren Eigenschaften (z. B. Stab- und Liniengelenke, Freiheitsgrade für Lager usw.)
- Automatische und manuelle Kombinatorik mit Lastkombinationen in den einzelnen Bauzuständen (z. B. zur Berücksichtigung von Montagelasten, Montagekranen etc.)
- Berücksichtigung nichtlinearer Effekte wie Zugstabausfall oder nichtlinearen Lagern
- Interaktion mit anderen Add-Ons, wie z. B. Nichtlineares Materialverhalten, Strukturstabilität, Formfindung usw.
- Ergebnisdarstellung numerisch und grafisch für einzelne Bauzustände
- Detailliertes Ausdruckprotokoll mit Dokumentation sämtlicher Struktur- und Lastangaben für jede Bauphase

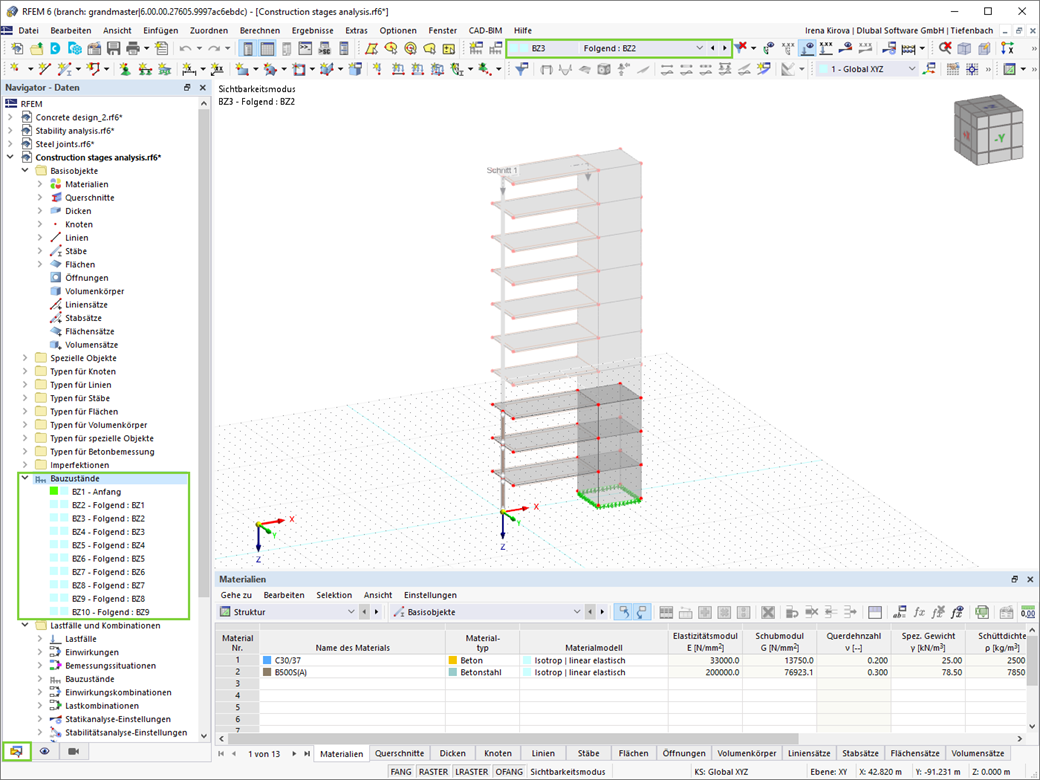

Analyse von Bauzuständen (CSA) | Eingabe der Bauzustände

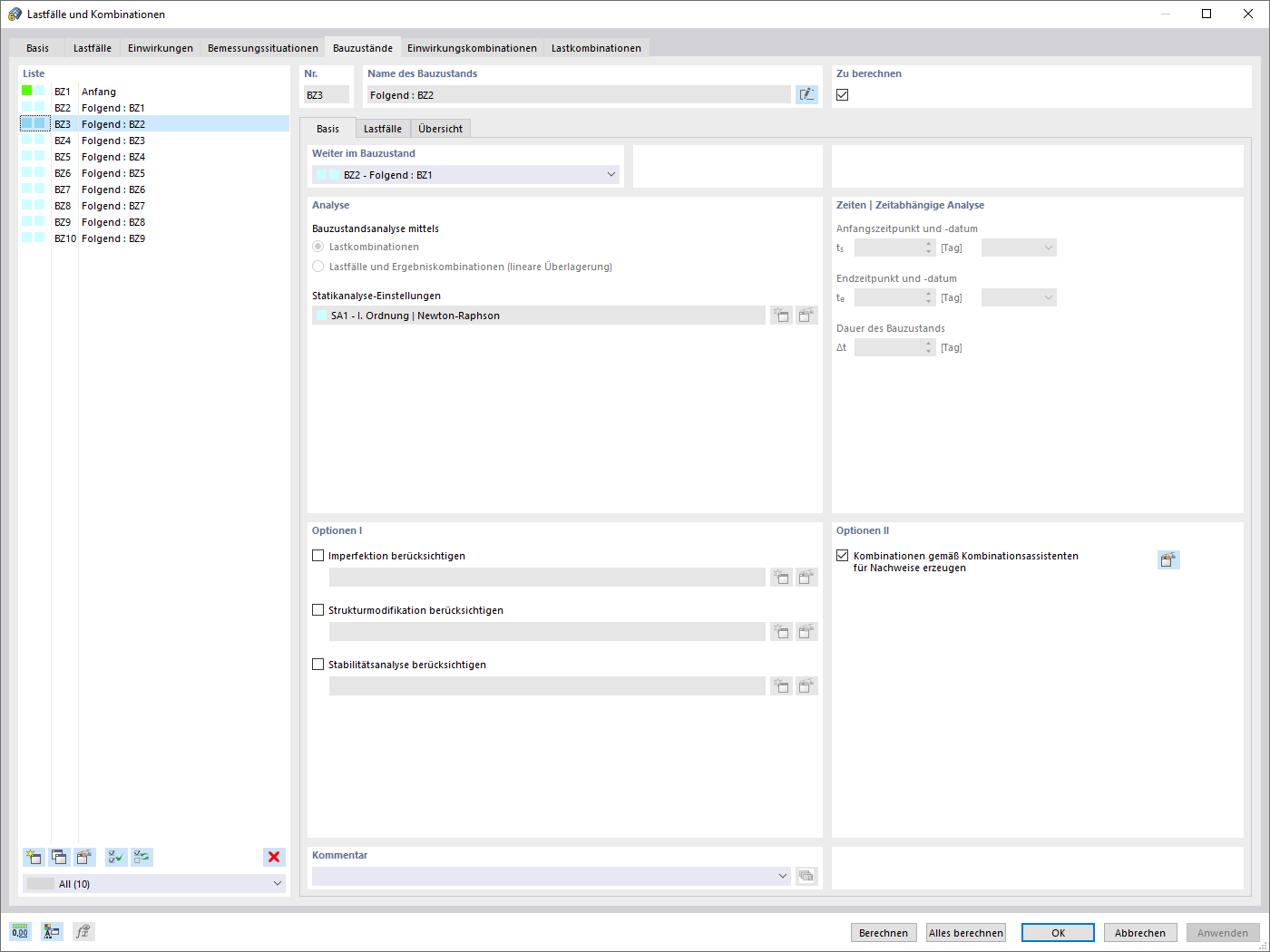

Sie haben die gesamte Struktur in RFEM erstellt? Sehr gut, nun ordnen Sie die einzelnen Bauteile sowie Lastfälle den entsprechenden Bauzuständen zu. Dabei können Sie in den jeweiligen Bauzuständen beispielsweise die Gelenkdefinitionen von Stäben und Lagern modifizieren.

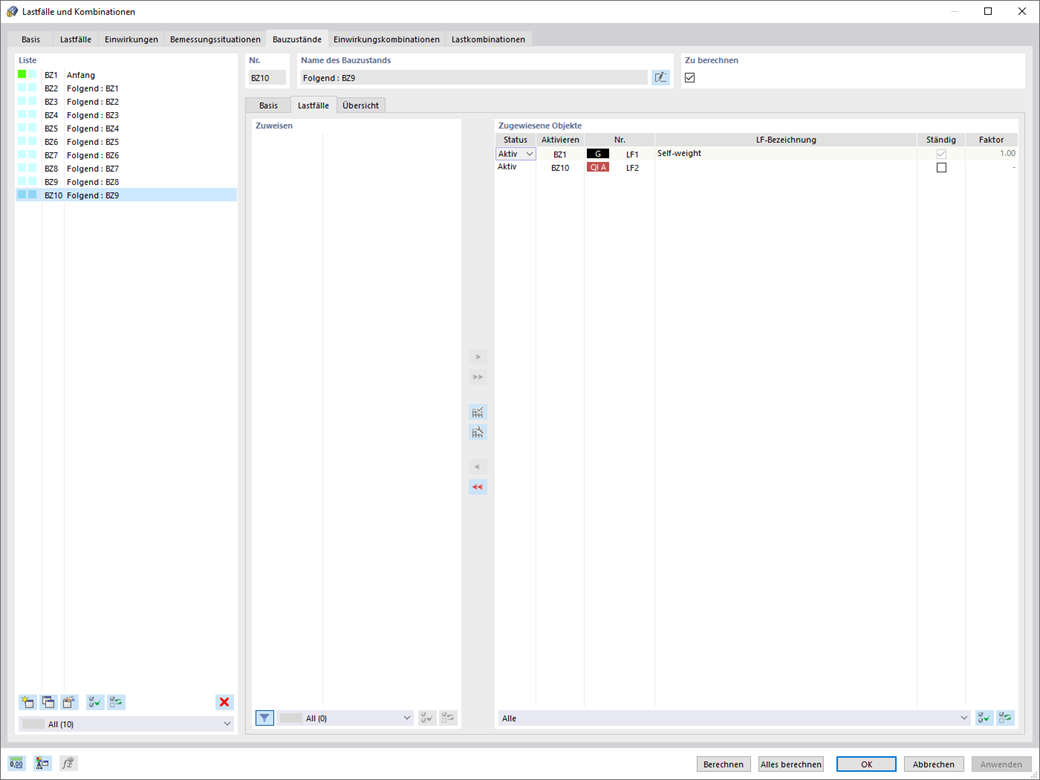

Modellieren Sie damit Systemänderungen, wie diese z. B. beim abschnittsweisen Verguss von Brückenträgern oder Stützensenkungen vorkommen. Anschließend ordnen Sie die in RFEM erstellten Lastfälle den Bauzuständen als ständige oder nicht-ständige Last zu.
Wussten Sie schon? Die Kombinatorik ermöglicht es Ihnen, die ständigen und nicht-ständigen Lasten in Lastkombinationen zu überlagern. So ist es Ihnen z. B. möglich, die maximalen Schnittgrößen aus verschiedenen Kranstellungen zu ermitteln oder nur in einem Bauzustand vorhandene Montagelasten zu berücksichtigen.
Analyse von Bauzuständen (CSA) | Berechnung
Wenn Geometriedifferenzen zwischen dem idealen System und dem aufgrund des vorhergehenden Bauzustandes verformten System entstehen, werden diese intern ausgeglichen. Dabei setzt das neu hinzugefügte System auf das unter Spannung stehende System der vorherigen Bauphase auf. Diese Berechnung erfolgt nichtlinear.

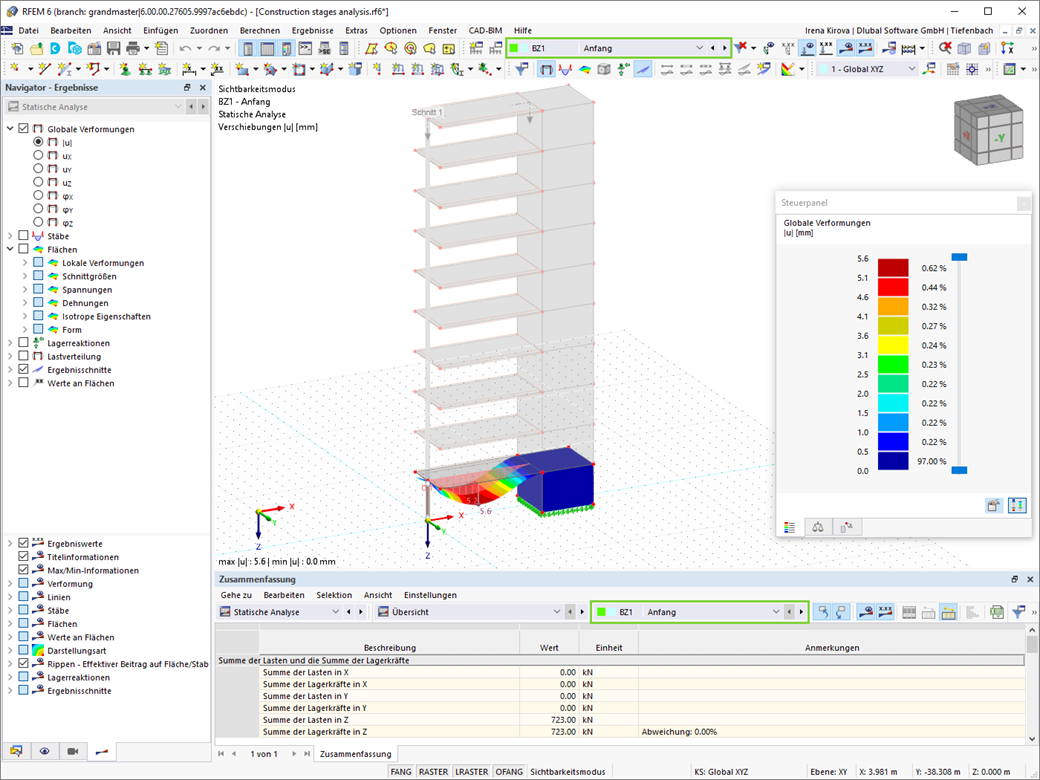

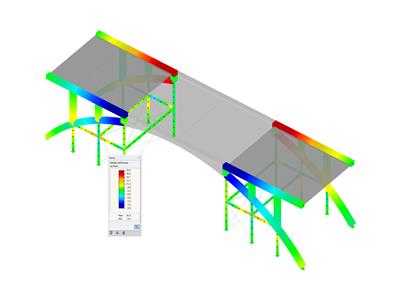

Analyse von Bauzuständen (CSA) | Ergebnisse und Export
Die Berechnung war erfolgreich? Nun können Sie die Ergebnisse der einzelnen Bauzustände in RFEM grafisch und tabellarisch betrachten. Dabei ermöglicht es Ihnen RFEM, Bauzustände in der Kombinatorik zu berücksichtigen und darüber bei der Bemessung mit einzubeziehen.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
Webshop
Konfigurieren Sie Ihr individuelles Programmpaket und erfahren Sie alle Preise online!
Berechnen Sie Ihren Preis
Gesamtbetrag 1.760,00 USD
Der Preis ist gültig für Vereinigte Staaten.
Dauer: 00:54:41 min
Dauer: 00:51:33 min
Dauer: 01:02:16 min
Dauer: 01:10:58 min
Dauer: 01:03:52 min
Dauer: 01:06:04 min
Dauer: 00:50:05 min
Dauer: 01:00:08 min
Dauer: 01:00:34 min

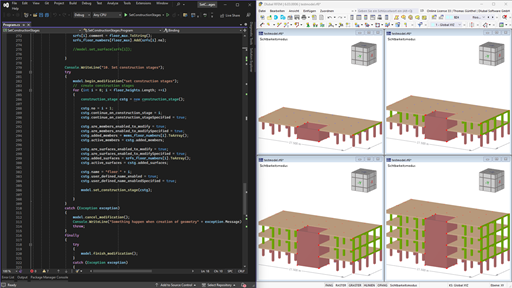

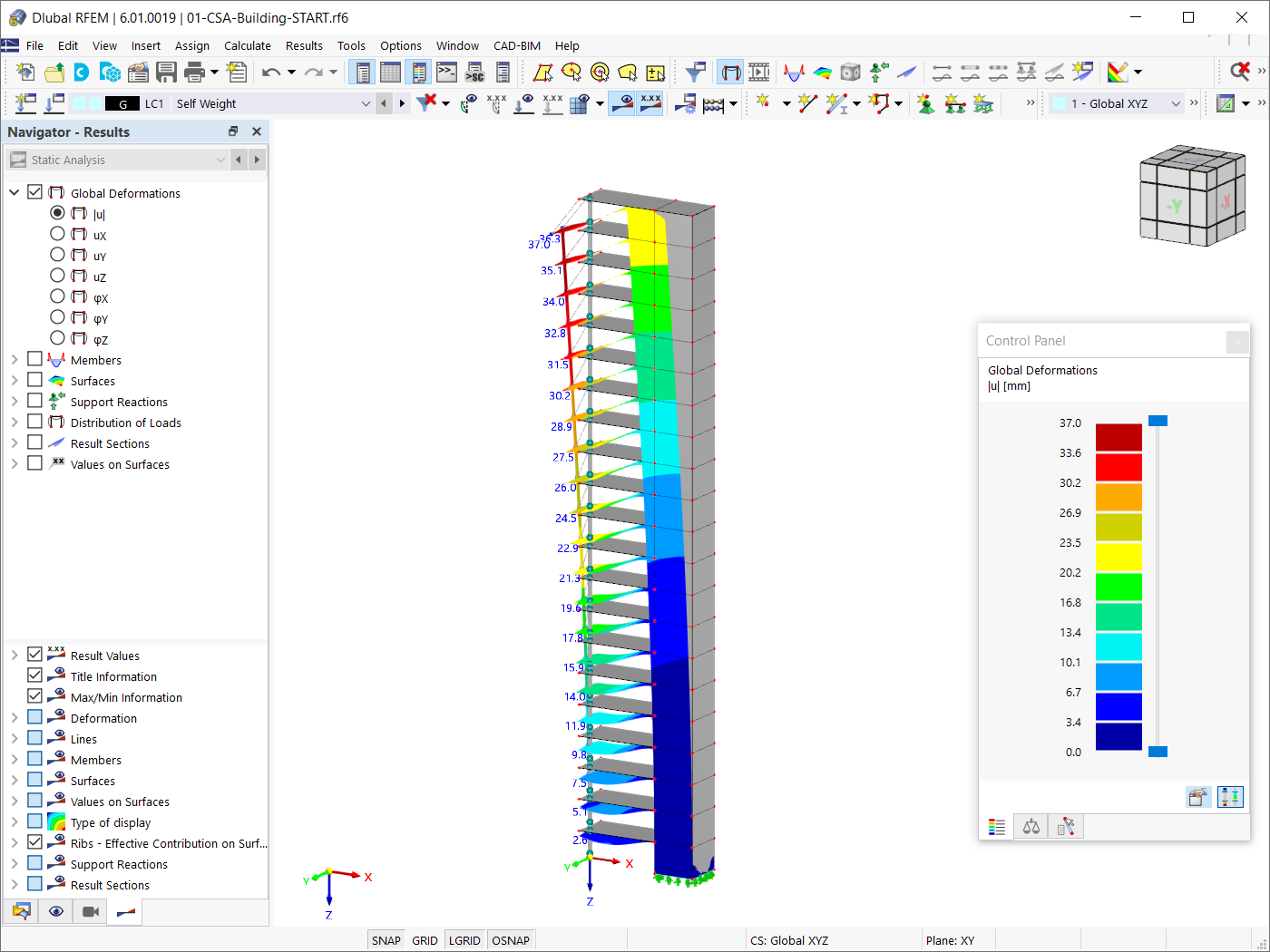

Wenn regelmäßige Strukturen berechnet werden müssen, ist oft die Eingabe nicht kompliziert, sondern zeitaufwändig. Die Automation der Eingabe kann dann wertvolle Zeit sparen. Im vorliegenden Fall ist die Aufgabe, die Geschosse eines Hauses als einzelne Bauzustände zu betrachten. Die Eingabe soll mithilfe eines C# Programms erfolgen, sodass der Nutzer die Elemente der einzelnen Etagen nicht händisch eingeben muss.

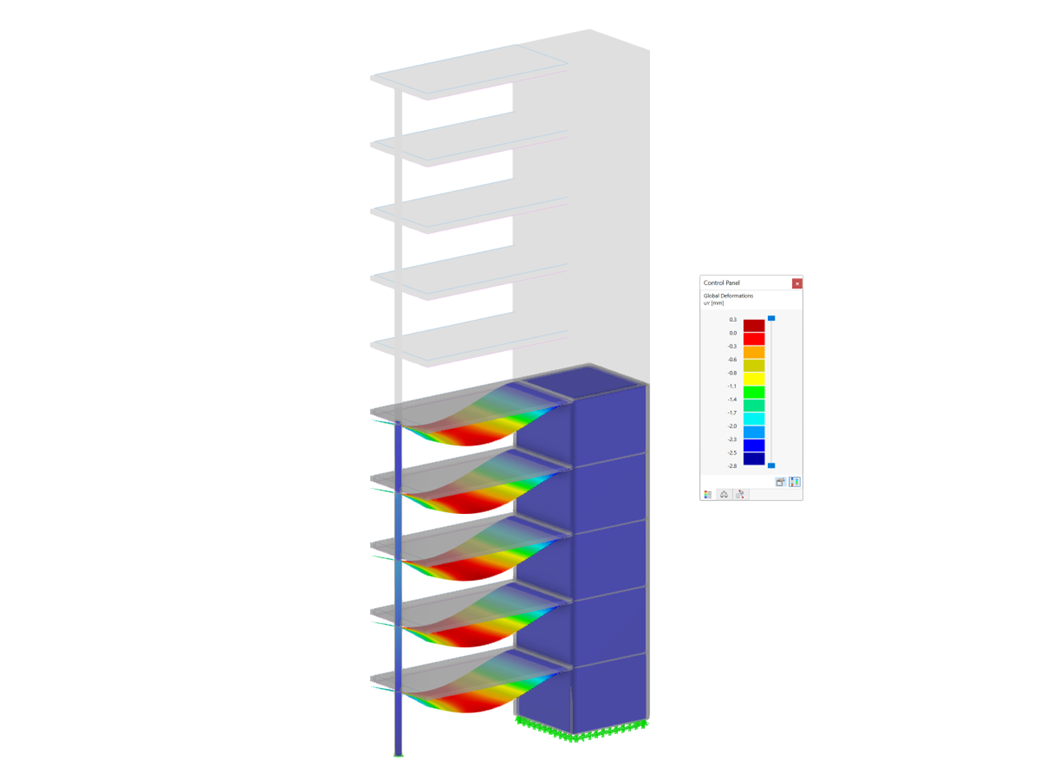

Das Add-On Analyse von Bauzuständen (CSA) ermöglicht die Bemessung von Stab-, Flächen- und Volumentragwerken in RFEM 6 unter Berücksichtigung spezifischer Bauzustände, die mit dem Bauablauf verbunden sind. Dies ist insofern wichtig, da Gebäude nicht auf einmal, sondern durch schrittweises Zusammenfügen einzelner Bauteile errichtet werden. Als Bauzustände bezeichnet man die einzelnen Schritte, in denen das Gebäude mit Strukturelementen versehen und belastet wird, während der gesamte Prozess als Bauprozess bezeichnet wird.
Die Berechnung komplexer Strukturen mittels Finite-Elemente-Software erfolgt in der Regel am Gesamtmodell. Der Bau solcher Bauwerke ist jedoch ein mehrstufiger Prozess, bei dem der Endzustand des Gebäudes durch die Kombination der einzelnen Bauteile erreicht wird. Um Fehler bei der Berechnung von Gesamtmodellen zu vermeiden, muss der Einfluss des Bauablaufs berücksichtigt werden. In RFEM 6 ist dies mit dem Add-On Analyse von Bauzuständen (CSA) möglich.

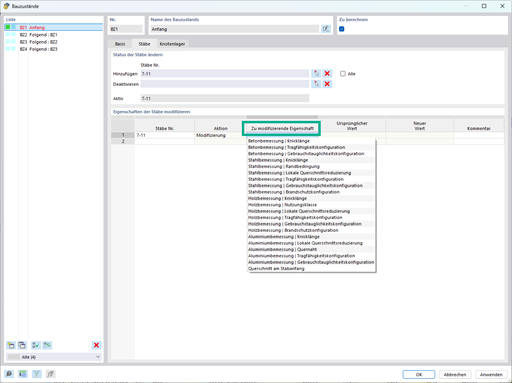

Im Add-On Bauzustandsanalyse (CSA) haben Sie Möglichkeit, die Objekt- und Bemessungseigenschaften von Stäben, Flächen usw. in den einzelnen Bauzuständen zu modifizieren.

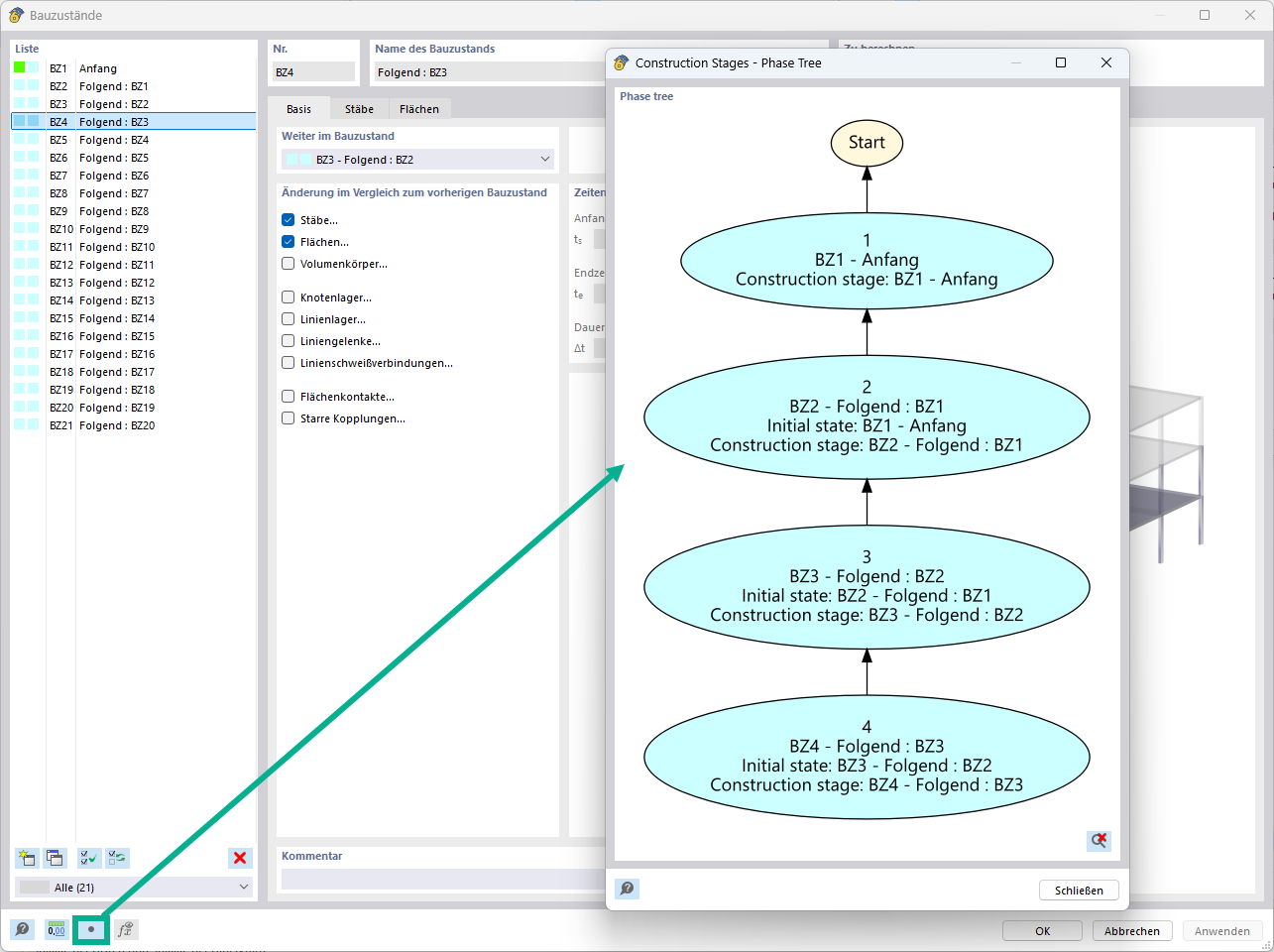

In der Bauzustandsdefinition sowie -belastung können Sie sich die Zusammenhänge grafisch, mit Hilfe eines Flussdiagrammes, anzeigen lassen.

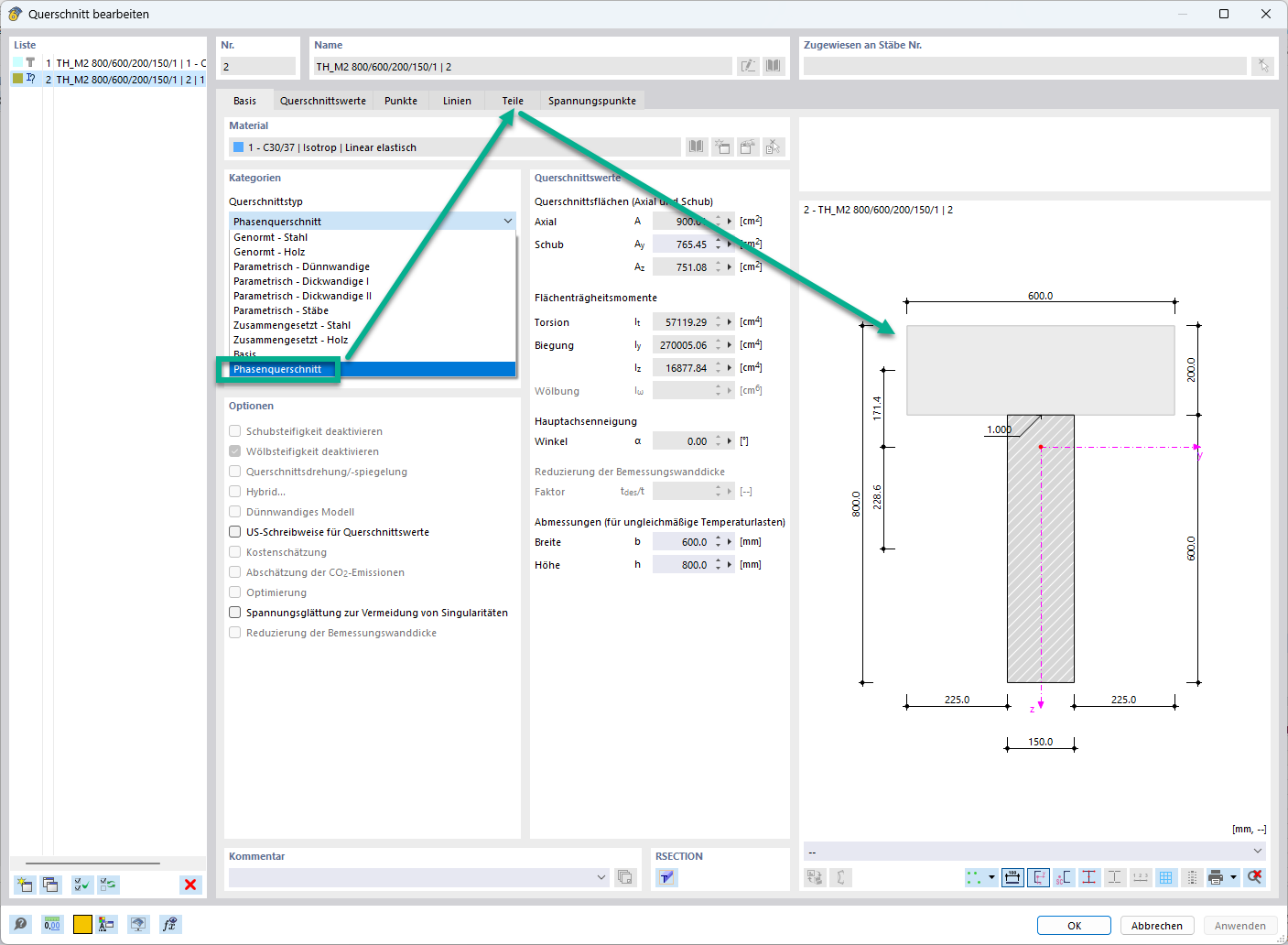

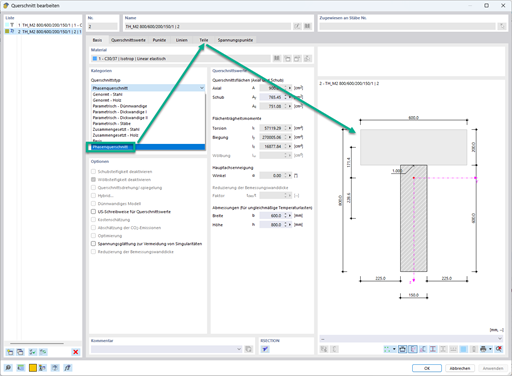

Im Add-On Analyse von Bauzuständen (CSA) können Sie zusammengesetzte Querschnitte, mittels sogenannter Phasenquerschnitte, verwenden. Über die Bauzustände hinweg können nach und nach Teile eines Querschnitts des Typs "Parametetrisch - Dickwandig II" aktiviert oder auch deaktiviert werden.
Im Vergleich zum Zusatzmodul RF-STAGES (RFEM 5) sind im Add-On Analyse von Bauzuständen (CSA) für RFEM 6 folgende neuen Features hinzugekommen:
- Berücksichtigung der Bauzustände auf RFEM-Ebene
- Integration der Bauzustandsanalyse in die Kombinatorik in RFEM
- Zusätzliche Strukturelemente, wie z. B. Liniengelenke, werden unterstützt
- Untersuchung alternativer Bauabläufe in einem Modell
- Reaktivieren von Elementen
