在 RFEM 中考虑施工阶段
施工阶段分析 (CSA) | 产品特性
- RFEM 施工阶段分析定义简便且可视化
- 添加、删除、调整和重新激活杆件、面和实体单元及其属性(例如杆端铰、线铰以及支座自由度等)
- 各施工阶段的荷载组合可自动和手动进行(例如考虑安装荷载、安装吊车)
- 考虑非线性影响,例如拉杆失效或非线性支座
- 与其他模块的交互, 例如 z. B。 }#/zh/products/add-ons-for-rfem-6-and-rstab-9/additional-analyses/structure-stability 结构稳定性]],{%!/add-ons-for-rfem-6-and -rstab-9/additional-analyses/form-finding/form-finding]], 等等。
- 以数值和图形的方式显示各施工阶段的结果
- 详细的计算书,包括每个施工阶段的所有结构和荷载数据
施工阶段分析 (CSA) | 施工阶段的输入

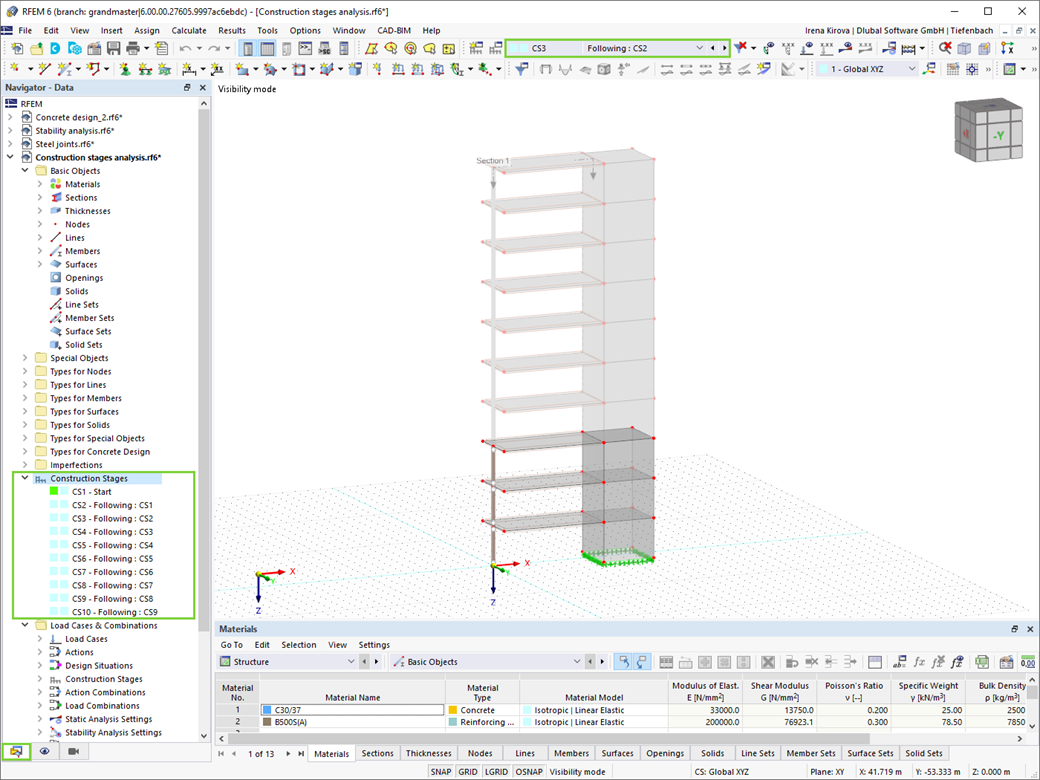

您是否已经在 RFEM 中创建完整个结构? 如果已创建完,那么现在可以将各结构构件和荷载工况分配给相应的施工阶段, 并且可以在相应的施工阶段调整例如杆件和支座的铰定义。
可以模拟结构体系变化,例如桥梁分段灌浆或支座沉降。 然后将在 RFEM 中创建的荷载工况作为永久或非永久荷载分配给指定施工阶段。
您知道吗? 可以将分配的永久荷载和非永久荷载在荷载组合中进行叠加。 这样可以例如计算不同吊车位置的最大内力,或只考虑某个施工阶段的临时装配荷载。
施工阶段分析 (CSA) | 计算
如果理想和变形后的结构体系之间存在几何差异,则程序会自动进行比较。 下一个施工阶段是在上一个施工阶段受压的结构体系之上建造。 该计算是非线性的。
施工阶段分析 (CSA) | 计算结果和导出

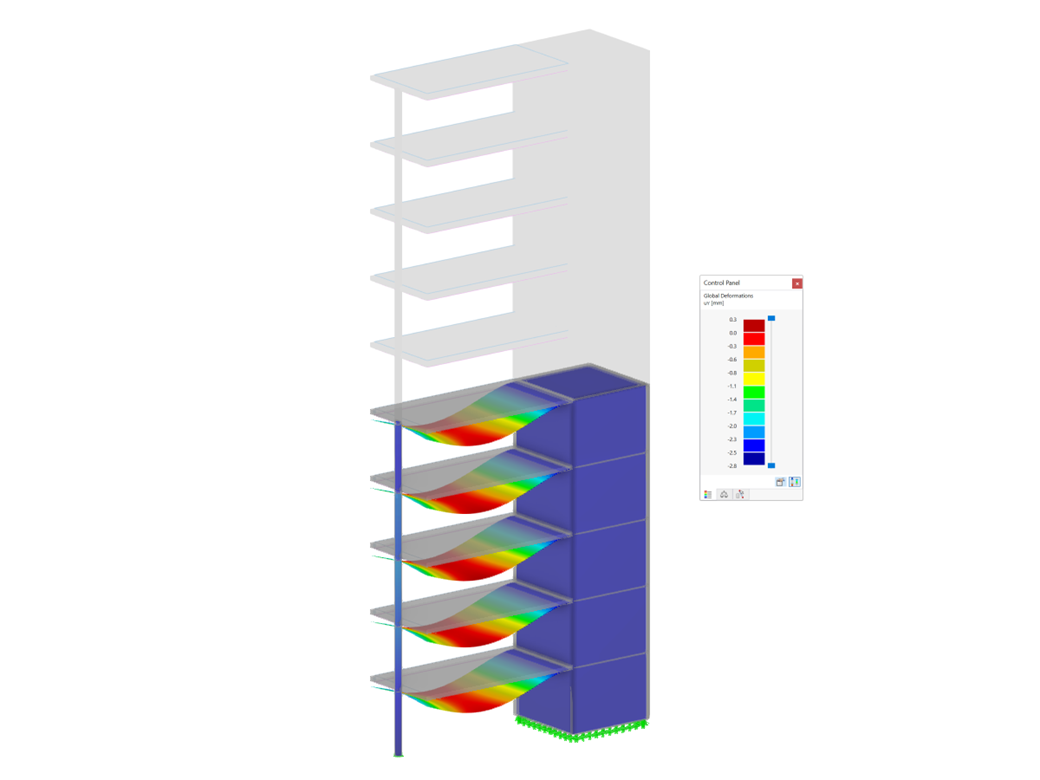

计算成功吗? 在 RFEM 中可以通过图形和表格形式查看各个施工阶段的结果。 此外,RFEM 还允许您在组合中考虑施工阶段,并用于进一步的设计。
计算价格

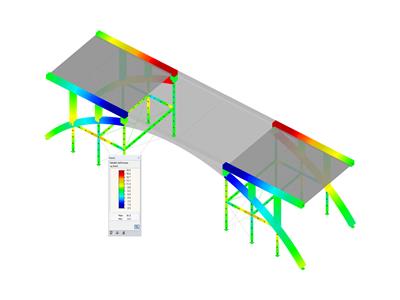

![RF-STAGES](/zh/webimage/002757/3082156/11.jpg?mw=400&hash=3c05b686b96d4fba73cc74d5fe341dfb03bc76d3)
该价格适用于United States。
![知识库 001825 | 施工阶段分析网络服务和应用程序编程接口](/zh/webimage/043728/3590317/pic_01-en.png?mw=512&hash=9652f38462e139ce7f4d8252eec22adc0c61c803)
![整个模型的全局变形](/zh/webimage/030251/3278769/2_EN.png?mw=512&hash=8a6981b36c375db03247d20825dc80df4ca9124b)
因此,在施工过程完成后即可获得结构的最终状态;即所有施工阶段。 对于某些结构,施工过程(即所有单个施工阶段)的影响可能很大,因此应该考虑到这一点,以避免计算中出现错误。 在“RFEM 6 中考虑施工阶段”的知识库文章中对 CSA 模块进行了概述。
![Construction Stages in RFEM 6](/zh/webimage/026130/3182044/1._Construction_Stages.png?mw=512&hash=bc4b40db376f830a5be0a7d113fa3604599f9767)
![功能 002797 | 施工阶段分析(CSA)模块中的阶段截面](/zh/webimage/048270/3780765/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在“施工阶段分析(CSA)”模块中,可以使用“阶段截面”截面类型来模拟组合截面。 通过该功能可以在不同的施工阶段逐步激活或停用“参数化 - 厚壁 II”截面的各组件。
![分析设置](/zh/webimage/023008/3113681/Analysis_Settings.png?mw=512&hash=9ff57910c59e4ec45305b3d0b367618cf05f3ecb)
与附加模块 RF-/STAGES (RFEM 5) 相比,在 RFEM 6 的施工阶段分析 (CSA) 模块中增加了以下新功能:
- 在 RFEM 软件中考虑施工阶段
- 将施工阶段分析集成到 RFEM 的组合中
- 支持附加结构构件,例如线铰
- 在同一个模型中分析选替的施工过程
- 重新激活构件
- RFEM 施工阶段分析定义简便且可视化
- 添加、删除、调整和重新激活杆件、面和实体单元及其属性(例如杆端铰、线铰以及支座自由度等)
- 各施工阶段的荷载组合可自动和手动进行(例如考虑安装荷载、安装吊车)
- 考虑非线性影响,例如拉杆失效或非线性支座
- 与其他模块的交互, 例如 z. B。 }#/zh/products/add-ons-for-rfem-6-and-rstab-9/additional-analyses/structure-stability 结构稳定性]],{%!/add-ons-for-rfem-6-and -rstab-9/additional-analyses/form-finding/form-finding]], 等等。
- 以数值和图形的方式显示各施工阶段的结果
- 详细的计算书,包括每个施工阶段的所有结构和荷载数据
![荷载工况](/zh/webimage/023001/3113621/Load_Cases_and_Combinations.png?mw=512&hash=4eba0ee493013ad0ac1d4e6e388a5e478d27ad13)
您是否已经在 RFEM 中创建完整个结构? 如果已创建完,那么现在可以将各结构构件和荷载工况分配给相应的施工阶段, 并且可以在相应的施工阶段调整例如杆件和支座的铰定义。
可以模拟结构体系变化,例如桥梁分段灌浆或支座沉降。 然后将在 RFEM 中创建的荷载工况作为永久或非永久荷载分配给指定施工阶段。
您知道吗? 可以将分配的永久荷载和非永久荷载在荷载组合中进行叠加。 这样可以例如计算不同吊车位置的最大内力,或只考虑某个施工阶段的临时装配荷载。
