Consideración de las fases de construcción en RFEM
Total de artículos: 4
Análisis de fases de construcción (CSA) | Características

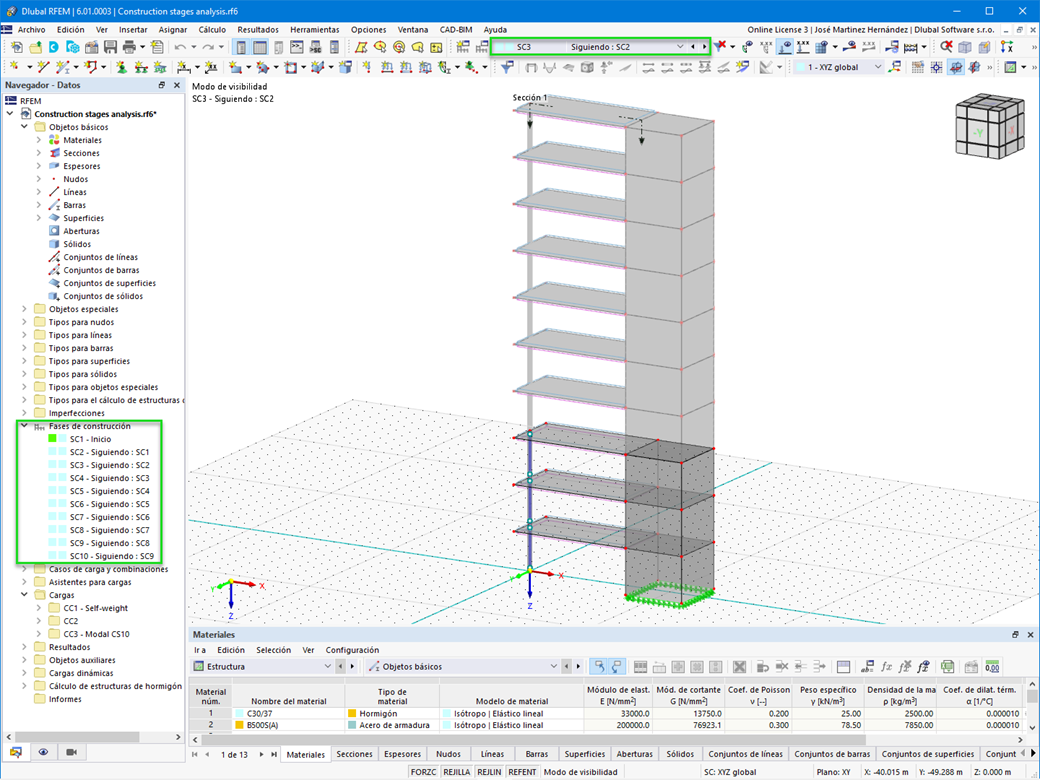

- Definición sencilla de las fases de construcción en la estructura de RFEM, incluyendo la visualización
- Agregar, quitar, modificar y reactivar elementos de barras, superficies y sólidos, así como sus propiedades (por ejemplo, articulaciones en barras y lineales, grados de libertad para apoyos, etc.)
- Combinatoria automática y manual con combinaciones de carga en las fases de construcción individuales (por ejemplo, para considerar cargas de montaje, grúas de montaje y otras cargas)
- Consideración de efectos no lineales como el fallo de la barra traccionada o apoyos no lineales
- Interacción con otros complementos, como por ejemplo Comportamiento no lineal del material, Estabilidad de la estructura, , etc.
- Muestra de los resultados numérica y gráficamente para las fases de construcción individuales
- Informe detallado con documentación de todos los datos estructurales y de carga para cada fase de construcción

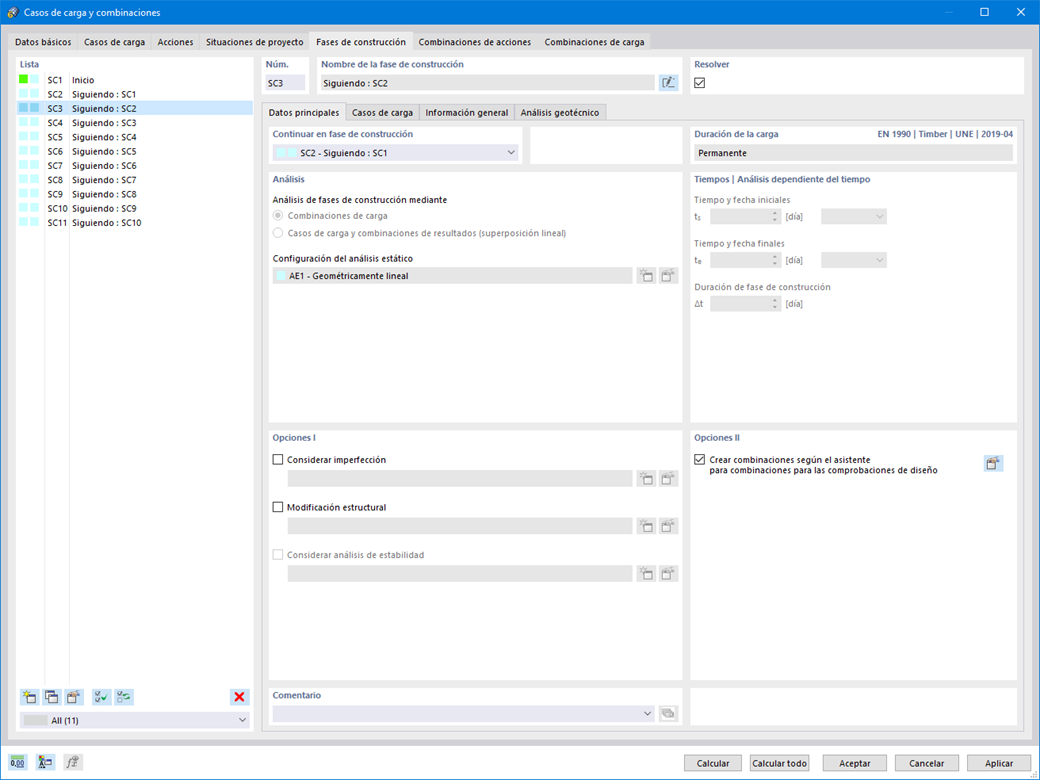

Análisis de fases de construcción (CSA) | Introducción de las fases de construcción
¿Ha creado la estructura completa en RFEM? Muy bien, ahora puede asignar los componentes estructurales individuales y los casos de carga a las fases de construcción correspondientes. En cada fase de construcción, puede modificar las definiciones de liberación de barras y apoyos, por ejemplo.

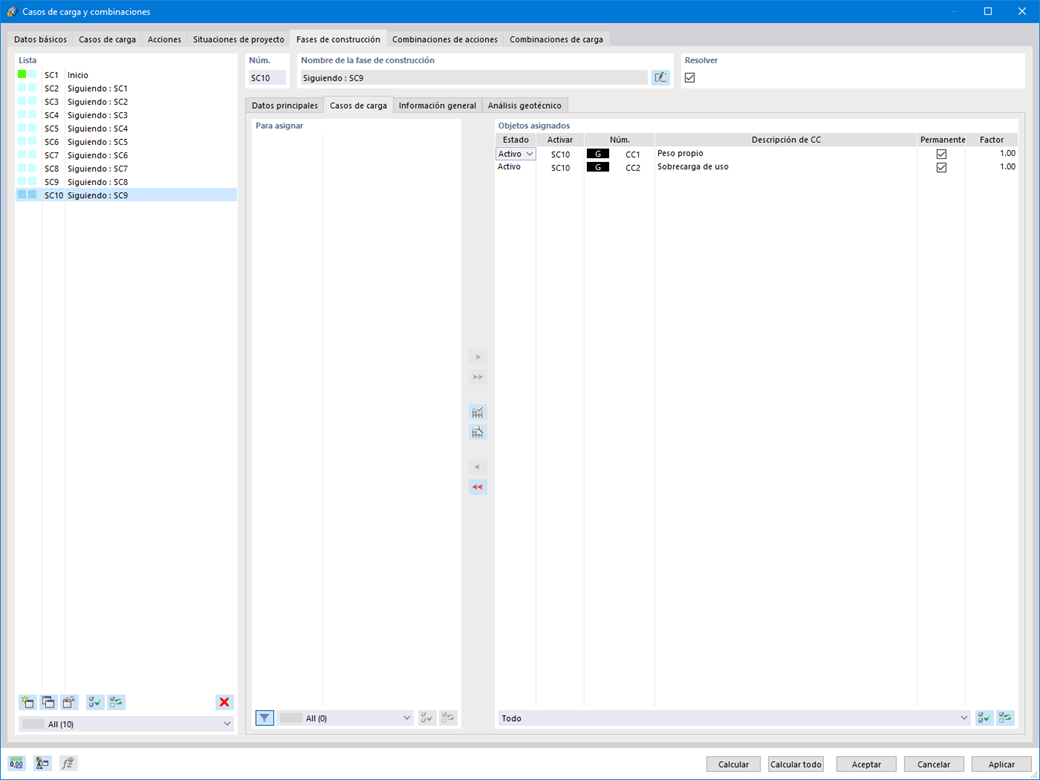

Así, puede modelar modificaciones estructurales, como las que se producen cuando las vigas de un puente se inyectan sucesivamente o cuando se asientan los pilares. Luego, asigne los casos de carga creados en RFEM a las fases de construcción como cargas permanentes o no permanentes.
¿Sabía que La combinatoria le permite superponer las cargas permanentes y no permanentes en combinaciones de carga. De esta forma, es posible determinar los esfuerzos internos máximos de diferentes posiciones de una grúa o considerar las cargas de montaje temporales disponibles en una sola fase de construcción.
Análisis de fases de construcción (CSA) | Cálculo
Si surgen diferencias geométricas entre el sistema estructural ideal y el deformado de la fase de construcción anterior, se comparan en el programa. La siguiente fase de construcción se basa en el sistema estructural sometido a tensiones debido a la fase de construcción anterior. Este cálculo no es lineal.
Análisis de fases de construcción (CSA) | Resultados y exportación
¿El cálculo tuvo éxito? Ahora puede ver los resultados de las fases de construcción individuales gráficamente y en tablas en RFEM. Además, RFEM le permite considerar las fases de construcción en la combinatoria e incluirlas en el diseño posterior.
-
Organizar una demostración del producto en líneaExperimente Dlubal en vivo: ¡programe su demostración de producto en línea hoy mismo!
-
Versión completa gratis durante 90 díasLa manera más efectiva de conocer el software de Dlubal es probarlo usted mismo.
-
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
Contactar con nuestro equipo de ventas¡Dlubal está aquí para usted!
Tienda en línea
¡Configure su paquete de programas individual y descubra todos los precios en línea!
Calcule su precio
Importe total 1.760,00 USD
El precio es válido para Estados Unidos.
2025-05-08
Duración: 01:02:16 min
Duración: 01:10:58 min
Duración: 01:03:52 min
Duración: 01:00:08 min
Duración: 00:55:53 min
Duración: 01:02:19 min
Característica del producto
Duración: 00:00:33 min
Duración: 00:48:53 min
Duración: 00:57:50 min
Al calcular estructuras regulares, la entrada de datos a menudo no es complicada pero requiere mucho tiempo. Ahorre su valioso tiempo con la automatización de la entrada de datos. La tarea descrita en el presente artículo es considerar las plantas de una casa como etapas de construcción individuales. Los datos se introducen utilizando un programa C# para que el usuario no tenga que introducir los elementos de las plantas individuales manualmente.
El complemento Análisis de fases de construcción (CSA) permite el diseño de estructuras de barras, superficies y sólidos en RFEM 6 considerando las fases de construcción específicas asociadas con el proceso de construcción. Esto es importante ya que los edificios no se construyen de una vez, sino combinando gradualmente las partes estructurales individuales. Los pasos individuales en los que se agregan tanto los elementos estructurales como las cargas al edificio se llaman fases de construcción, mientras que el proceso en sí mismo se llama proceso de construcción.
El cálculo de estructuras complejas por medio de un software de análisis de elementos finitos se realiza generalmente en todo el modelo. Sin embargo, la construcción de este tipo de estructuras es un proceso que se lleva a cabo en múltiples etapas, donde el estado final del edificio se logra combinando las partes estructurales separadas. Para evitar errores en el cálculo de los modelos generales, se debe considerar la influencia del proceso de construcción. En RFEM 6, esto es posible utilizando el complemento Análisis de fases de construcción (CSA).
En el complemento Análisis de fases de construcción (CSA), tiene la opción de modificar el objeto y las propiedades de cálculo de barras, superficies, etc., en las fases de construcción individuales.

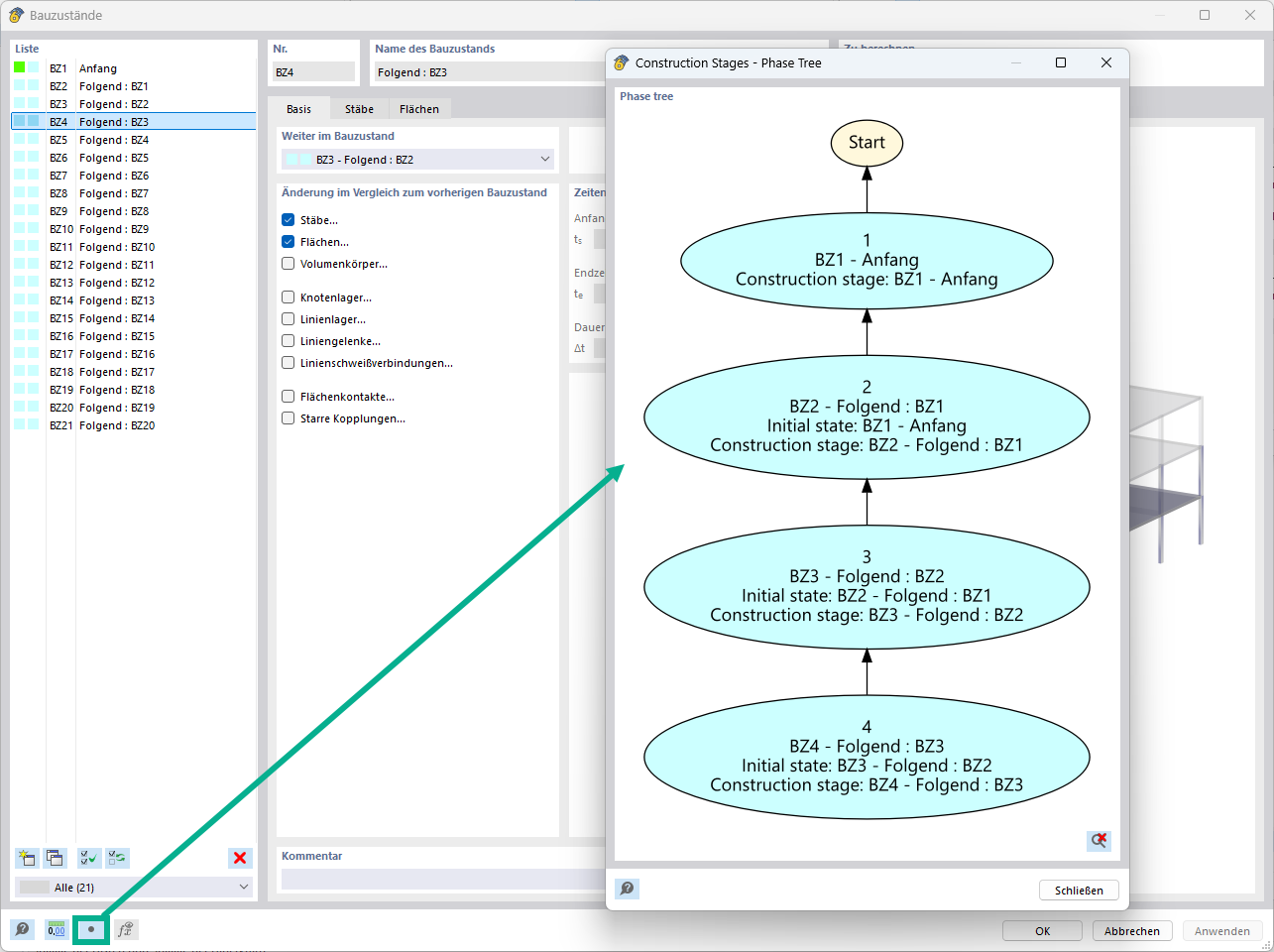

En la definición de la fase de construcción y la carga, puede mostrar las relaciones gráficamente, utilizando un diagrama de flujo.

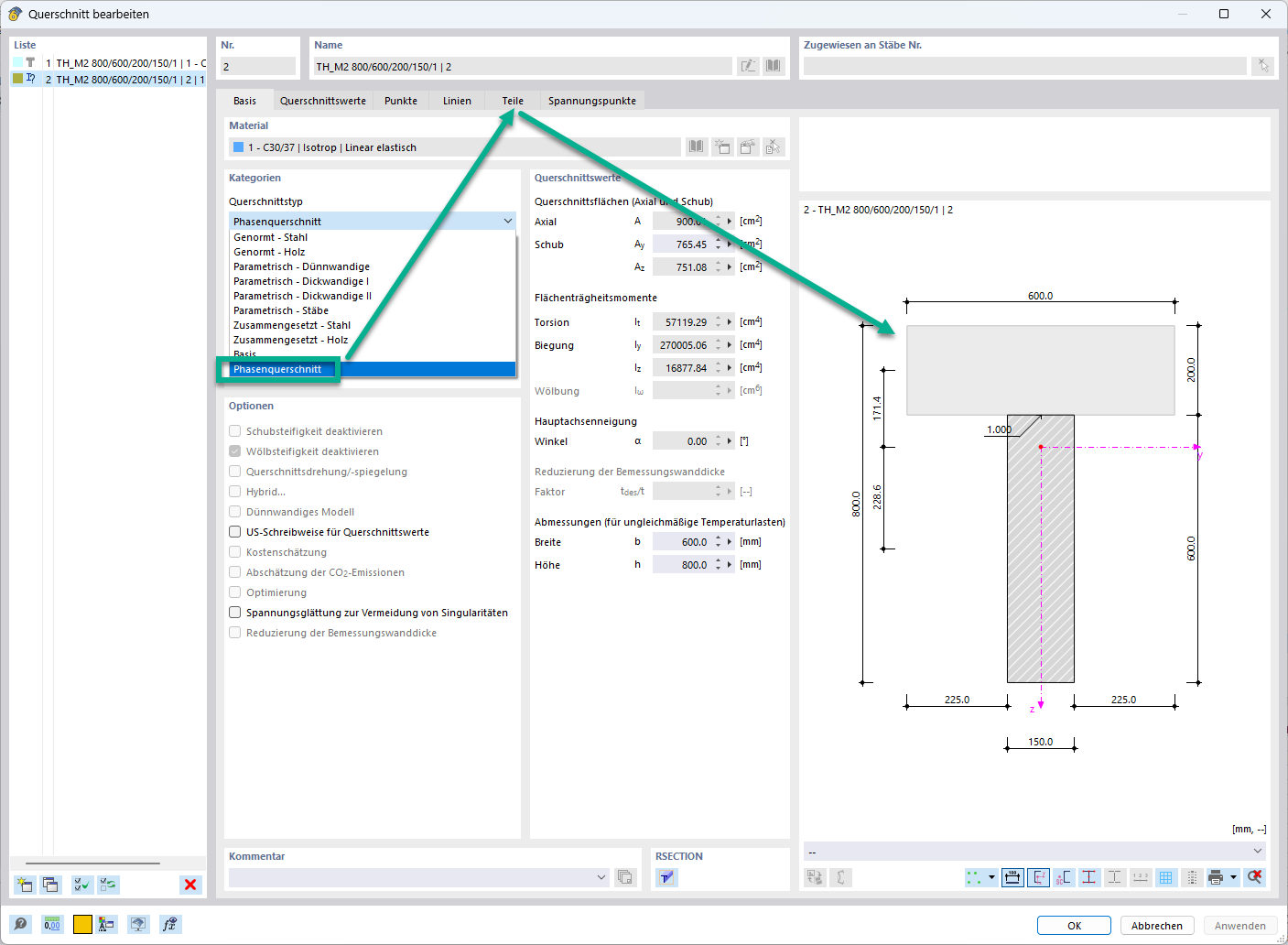

En el complemento Análisis de fases de construcción, puede usar secciones armadas por medio de las llamadas secciones de fase. Esto le permite activar y desactivar las partes del tipo de sección "Paramétrica - Maciza II" a lo largo de las fases de construcción.
En comparación con el módulo adicional RF-/STAGES (RFEM 5), se han agregado las siguientes características nuevas al complemento Análisis de fases de construcción (CSA) para RFEM 6:
- Berücksichtigung der Bauzustände auf RFEM-Ebene
- Integration der Bauzustandsanalyse in die Kombinatorik in RFEM
- Zusätzliche Strukturelemente, wie z. B. Liniengelenke, werden unterstützt
- Untersuchung alternativer Bauabläufe in einem Modell
- Reaktivieren von Elementen
