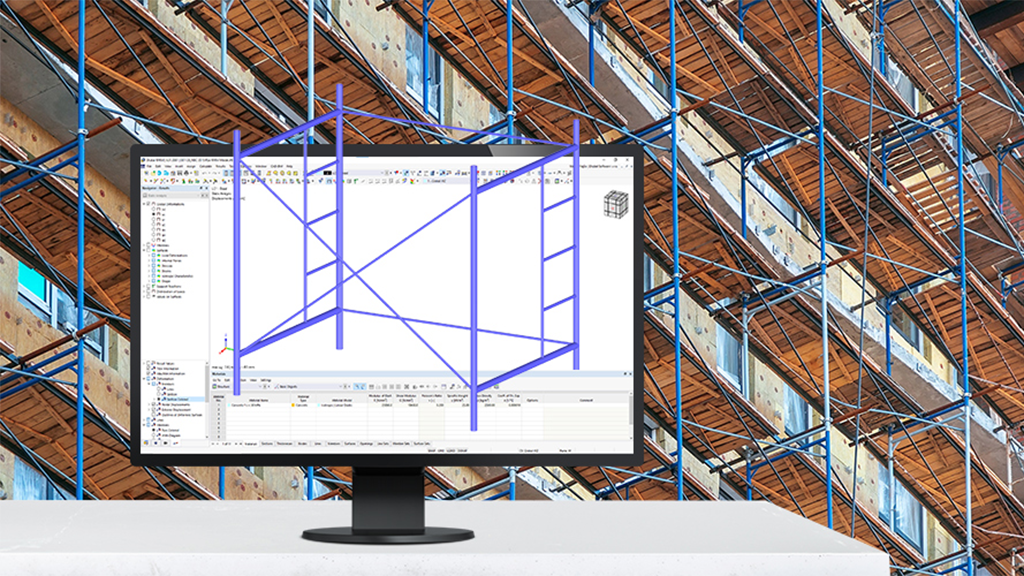

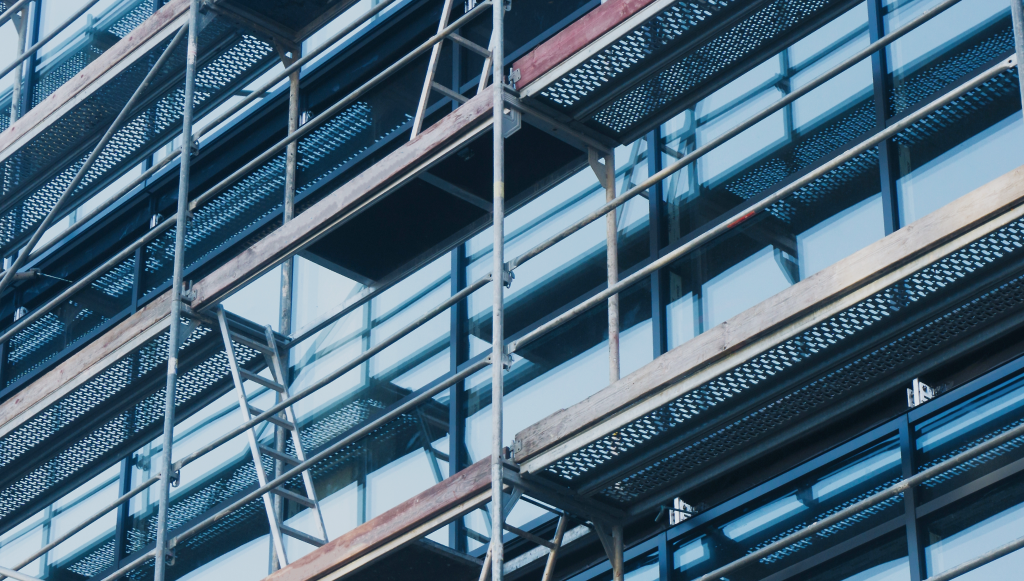

Estructuras de andamios y estanterías

En RFEM 6 es posible guardar los objetos seleccionados (así como estructuras enteras) como bloques y reutilizarlos en otros modelos. Se pueden distinguir tres tipos de bloques: Sin parámetros, con parámetros y bloques dinámicos (mediante JavaScript). Este artículo se centra en el primer tipo de bloque (sin parámetros).

El siguiente artículo describe cómo crear un soporte de antena definido por el usuario que se utilizará en RF-/TOWER Equipment.

El siguiente artículo técnico describe la creación de una plataforma definida por el usuario para su uso en una torre de cuatro lados en el módulo adicional RF-/TOWER. Primero, comience con un modelo vacío del tipo 3D y defina cuatro nodos. Aquí es muy importante la numeración y la posición de estos nudos.

Finalmente, es posible transferir a RFEM/RSTAB los datos del modelo generado de la torre en celosía por medio de un clic del ratón.

Los datos completos del módulo forman parte del informe de RFEM/RSTAB. Es posible seleccionar de manera selectiva tanto el contenido del informe como la profundidad de la edición.

Los resultados se muestran en ventanas de módulos claramente dispuestas. Además de los resultados de cálculo, la salida de datos incluye todos los parámetros de relevantes del mismo. Una lista de piezas se genera automáticamente durante el cálculo.

Los datos completos del módulo forman parte del informe de RFEM/RSTAB. El contenido del informe y la extensión de los resultados se pueden seleccionar específicamente para los cálculos individuales.

Al realizar el cálculo de la carga de tracción, compresión, flexión y cortante, el módulo compara los valores de cálculo de la capacidad de carga máxima con los valores de cálculo de las acciones. Si los componentes están sujetos tanto a flexión como a compresión, el programa realiza una interacción. Para la fórmula de interacción, se puede elegir si se quiere determinar los factores de acuerdo con el método 1 (Anejo A) ó el método 2 (Anejo B).

El cálculo de pandeo por flexión no requiere ni la esbeltez ni la carga de pandeo elástica crítica del caso de pandeo determinante. El módulo calcula automáticamente todos los factores necesarios para el valor de cálculo de la tensión de flexión. El momento crítico ideal para pandeo lateral se determina mediante el mismo programa, para cada barra en cada posición x de la sección.
