Estructura de acero para máquinas de almacenamiento y recuperación

NEDCON es una empresa independiente que produce sistemas de almacenaje y ha sido parte del grupo siderúrgico internacional voestalpine desde 2004. Las oficinas centrales están ubicadas en Doetinchem (Países Bajos) y las actividades de producción se realizan en Pardubice (Chequia). Además, NEDCON tiene divisiones en varios países europeos, así como también en Estados Unidos.

La estructura y el análisis

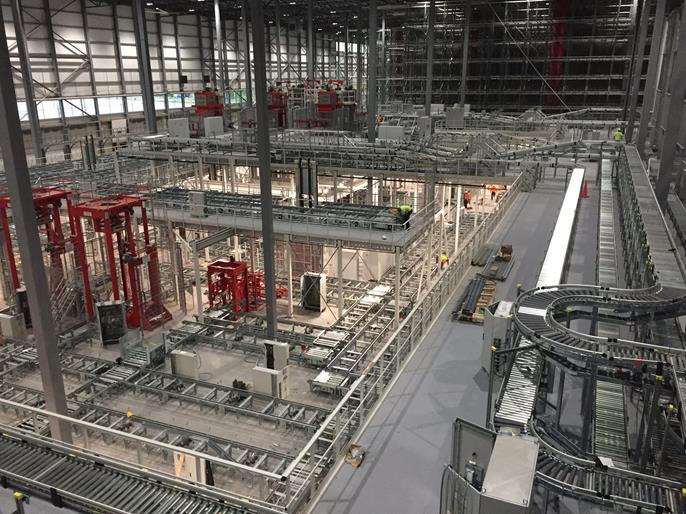

NEDCON diseñó una estructura para el almacenaje automatizado y los sistemas de búsqueda automática (AS/RS) compuestos de una estantería metálica operada con apiladora-grúa y una gran zona de plataformas de soporte de equipamiento. Las dimensiones de la construcción son de 260 x 190 m, aproximadamente el equivalente a 7 campos de fútbol. La capacidad total de almacenaje por proyecto es de más de 38.000 palets.

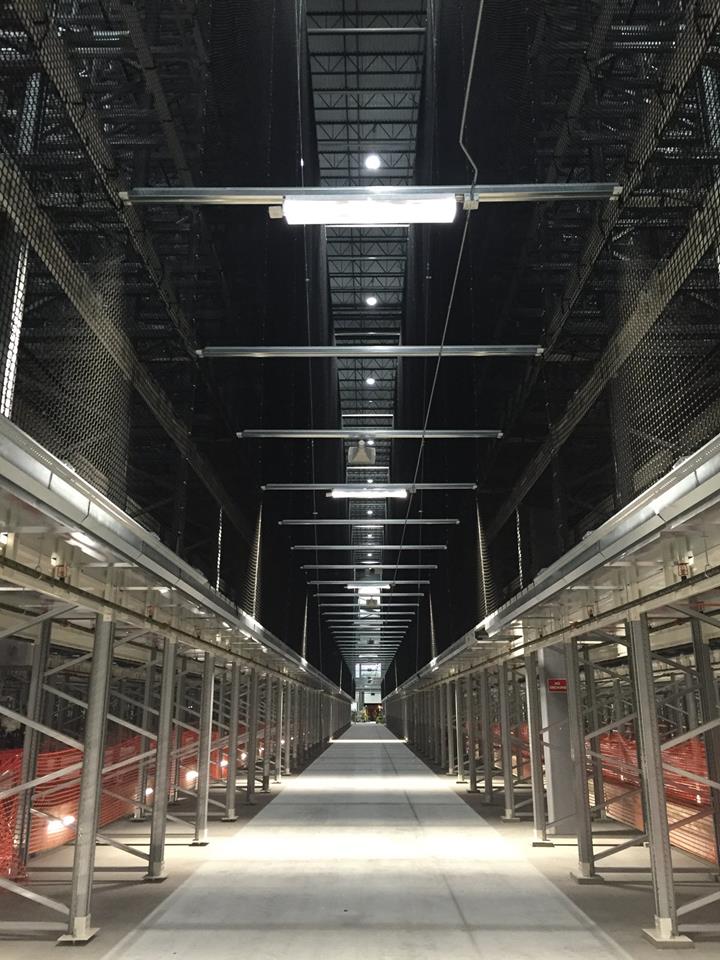

Se construyeron varios sistemas de estanterías metálicas de almacenaje de una altura aproximada de 22,5 m. Los perfiles metálicos utilizados están compuestos de secciones transversales de pared delgada. La estructura se compone de marcos montantes arriostrados con diagonales. Están conectados con barras que soportan las cargas de los productos resultantes de los palets.

En la dirección longitudinal, la estructura contiene diagonales que no se cruzan. El arriostrado se realiza mediante conexiones semirrígidas (enganchadas) viga-dintel. Esto conlleva, junto con una gran carga resultante de los productos almacenados, a una gran sensibilidad a los efectos de segundo orden.

Las cargas sísmicas hicieron el diseño todavía más complicado. El desafío fue hacer que el desplazamiento de la estantería en el estado límite último de servicio (ELS) cumpliera con las ajustadas limitaciones de deformaciones. Esto aseguraría un funcionamiento correcto del sistema en combinación el almacenaje automatizado y la maquinaria de búsqueda automática.

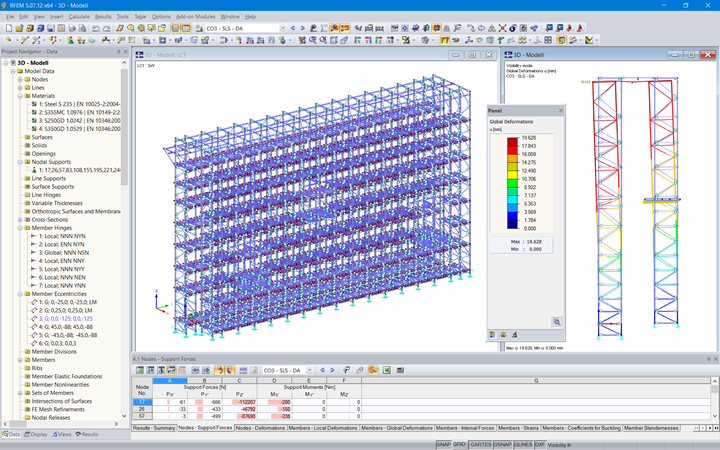

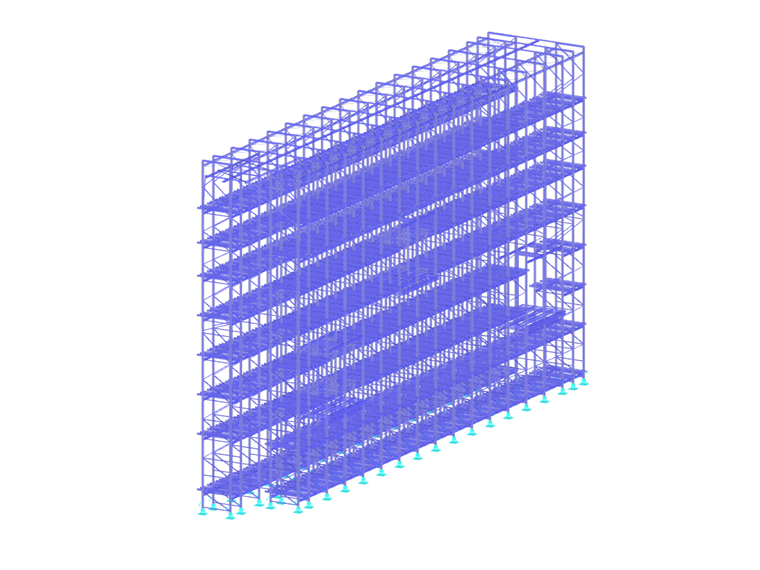

El modelado 3D y el análisis no lineal geométrico se realizaron en RFEM. El módulo adicional RF‑DYNAM Pro se utilizó para considerar las cargas sísmicas especificadas por las normas de diseño estructural estadounidenses (IBC 2012 y RMI 2008) y canadienses (NBCC 2010 y RMI 2008).

Ciertas barras de la estructura son susceptibles de pandeo lateral-torsional. Estas barras estructurales se analizaron con el pandeo lateral-torsional usando el módulo adicional RF‑FE‑LTB. Los resultados se compararon y validaron mediante pruebas físicas.
