Centro de distribuição para supermercados da América do Norte

Em 2016, a NEDCON recebeu a encomenda para a montagem da construção em aço para dois centros de distribuição totalmente automatizados de duas cadeias de supermercados.

Um dos centros de distribuição situa-se no estado norte-americano do Michigan, o outro centro de distribuição na província canadiana de Alberta.

A NEDCON é uma empresa independente que produz sistemas de armazéns e que desde 2004 pertence ao consórcio de aço internacional voestalpine. A sede da empresa situa-se em Doetinchem (Holanda) e a produção ocorre em Pardubice (República Checa). Além disso, a NEDCON tem sucursais em vários países europeus, assim como nos Estados Unidos da América.

Estrutura e dimensionamento

A NEDCON dimensionou uma estrutura em aço para um sistema de reaquisição e armazenamento automatizado (sistema AS/RS), que consiste num armazém de paletes em aço operado por grua e numa área grande com plataformas para equipamento de apoio. As dimensões do edifício são de 260 x 190 metros, o equivalente a aproximadamente sete campos de futebol. A capacidade de armazenamento total do projeto é de mais de 38 000 paletes.

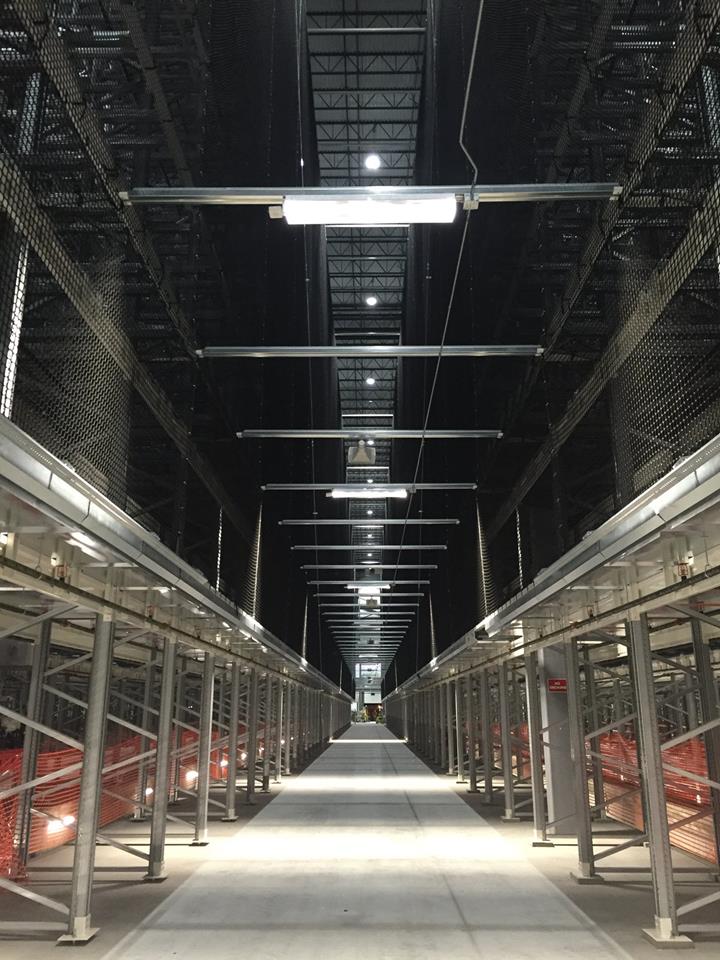

Foram construídos vários sistemas de prateleiras em aço com uma altura aproximada de 22,5 m. Os elementos estruturais aplicados são constituídos por secções em aço de parede fina. A estrutura é composta por pórticos reforçados na diagonal. Estes estão unidos por vigas que suportam as cargas das paletes.

Na direção longitudinal, a estrutura não contém contraventamentos diagonais. O reforço é efetuado por ligações semirrígidas (enganchadas) entre vigas e pilares. Isto, em conjunto com uma carga de peso elevada devido aos produtos armazenados, leva a uma alta sensibilidade em relação a efeitos de segunda ordem.

As cargas sísmicas tornaram o dimensionamento ainda mais sofisticado. O desafio consistiu em analisar o deslocamento da prateleira para o estado limite de utilização (SLS), com o intuito de cumprir os limites de deformação extremamente reduzidos. Isto tem como objetivo assegurar um funcionamento adequado do sistema em combinação com as máquinas de armazenamento automatizado.

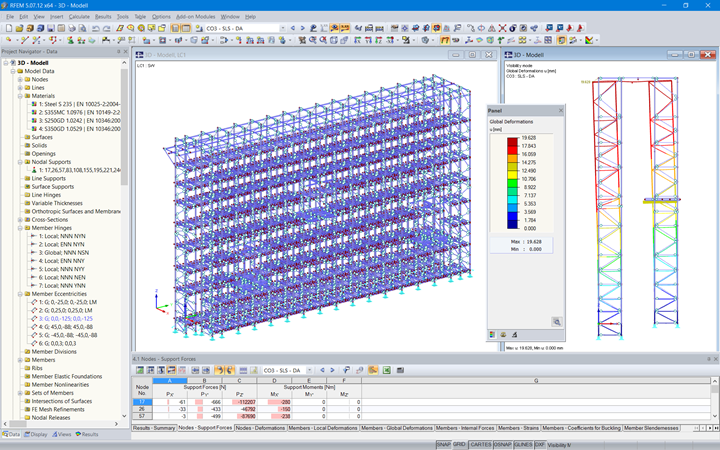

A modelação 3D e a análise geometricamente não linear foram efetuadas no RFEM. O módulo adicional RF‑DYNAM Pro foi utilizado para considerar as cargas sísmicas de acordo com as normas dos Estados Unidos (IBC 2012 e RMI 2008) e do Canadá (NBCC 2010 e RMI 2008).

Alguns elementos da estrutura são suscetíveis de encurvadura por flexão-torção. Estes elementos foram analisados com o módulo adicional RF‑FE‑LTB. Os resultados foram comparados e validados com testes físicos.

Planeamento estrutural NEDCON B.V.
Países Baixos
www.nedcon.com


Especificações do projeto

Dados do modelo

Número de nós 10723
Número de linhas 9860
Número de barras 9860
Número de casos de carga 9
Número de combinações de cargas 7
Número de combinações de resultados 3
Peso total 52,204 t
Dimensões (métricas) 7,470 x 37,820 x 21,803 m
Dimensões (imperial) 24.51 x 124.08 x 71.53 feet
Versão do programa 5.07.12
