Стальная конструкция автоматизированной системы для хранения и поиска

NEDCON – это независимая компания, занимающаяся производством систем хранения, которая с 2004 года является частью международной группы для производства стальных конструкций voestalpine. Штаб-квартира компании находится в Дутинхеме (Нидерланды), а ее производственные мощности в г. Пардубице (Чехия). Кроме того, имеет NEDCON свои филиалы в различных европейских странах, а также в США.

Конструкция и расчет

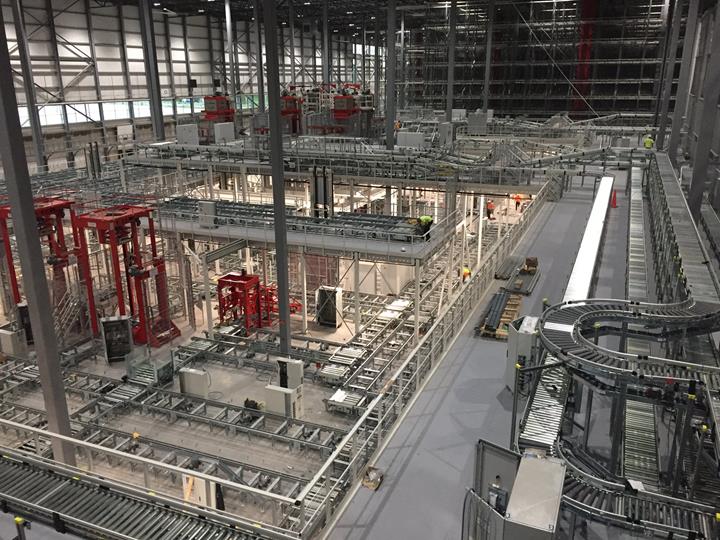

Компания NEDCON разработала стальную конструкцию для автоматизированных систем хранения и поиска (AS/RS), состоящих из стальных стеллажей с крановым управлением и большой площади с платформами для оборудования. Размеры всего здания составляют 260 x 190 м, что соответствует примерно семи футбольным полям. Общий объем хранения для каждого из проектов затем составляет более 38 000 поддонов.

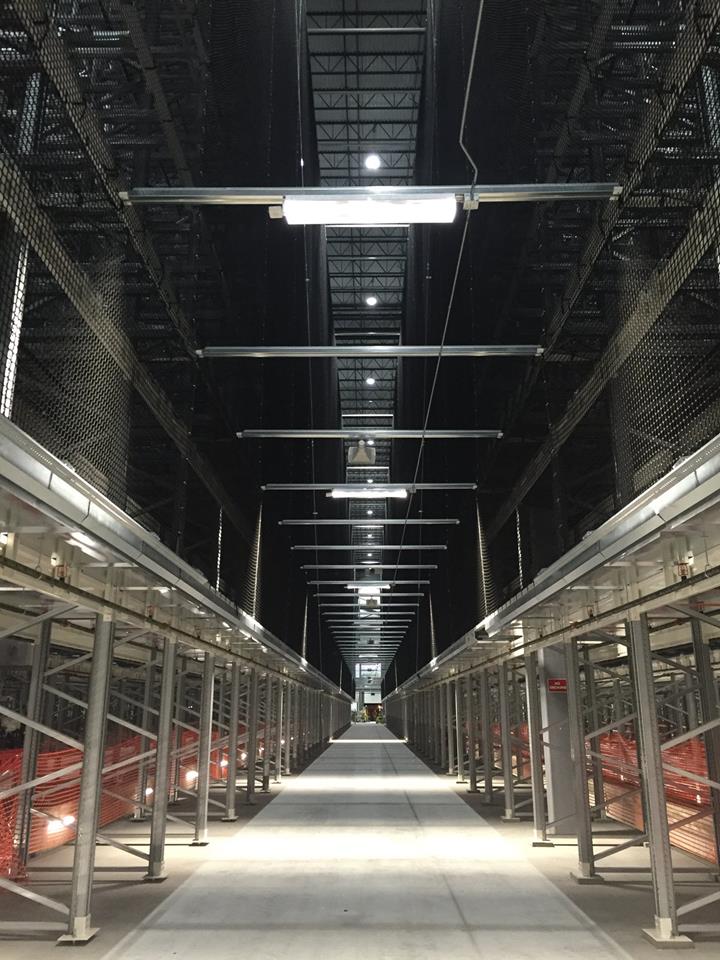

Внутри находится также несколько стальных стеллажных систем высотой около 22,5 м. Все использованные в данной цели конструктивные элементы сделаны из тонкостенных стальных профилей. В общей сложности конструкция состоит из диагонально закрепленных вертикальных рам, соединенных балками, которые воспринимают нагрузки от поддонов.

В продольном направлении конструкция не содержит никаких пересекающихся диагоналей. Жесткость конструкции обеспечивается полужесткими (фиксированными) соединениями балок с колоннами. Однако, вместе с большими нагрузками от веса складированных продуктов, это приводит к очень высокой восприимчивости к эффектам второго порядка.

К тому же, учет сейсмических нагрузок сделал весь расчет еще более сложным. Главная задача инженеров так состояла в том, чтобы перемещения стеллажа в предельных состояниях по пригодности к эксплуатации отвечали очень жестким ограничениям по деформациям, которые необходимы для обеспечения надлежащего функционирования стеллажной системы в сочетании с правильной работой автоматизированных механизмов хранения и поиска.

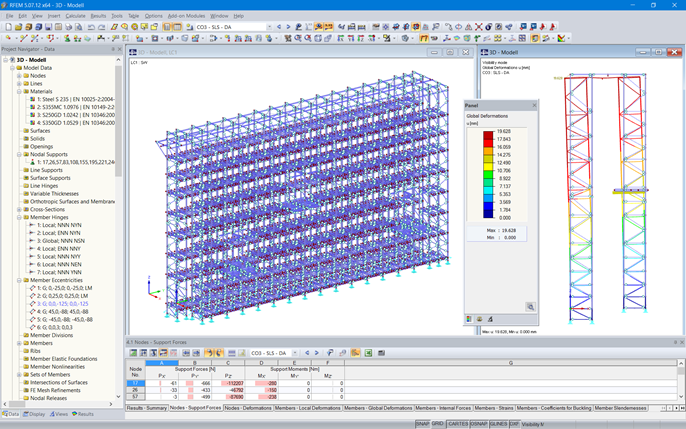

3D моделирование и геометрически нелинейный расчет конструкции выполнялись в программе RFEM. Для учета сейсмических нагрузок, предусмотренных американскими (IBC 2012 и RMI 2008) и канадскими (NBCC 2010 и RMI 2008) нормативами затем использовался дополнительный модуль RF-DYNAM Pro.

Но поскольку некоторые элементы конструкции подвержены риску потери устойчивости плоской формы изгиба, потребовалось, чтобы у них был выполнен также расчет на потерю устойчивости плоской формы изгиба в дополнительном модуле FE-LTB. Все результаты расчета затем подтверждались с помощью физических испытаний.
