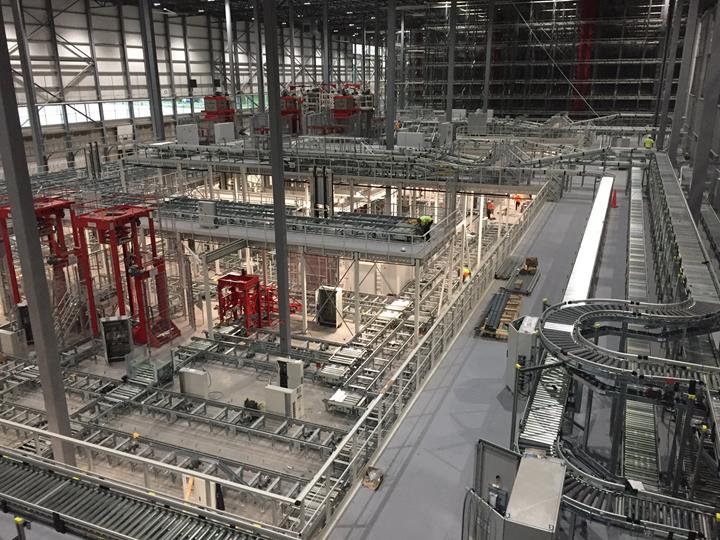

Centrum dystrybucji dla supermarketów północnoamerykańskich

• 3D Viewer | Google
• 3D Viewer | Babylon
• Wirtualna rzeczywistość

877x

Konstrukcja stalowa dla maszyn do przechowywania i wyszukiwania

NEDCON jest niezależnym producentem systemów magazynowych i od roku 2004 jest częścią międzynarodowej firmy produkującej wyroby stalowe - voestalpine. Główna siedziba znajduje się w Doetinchem (Holandia), a produkcja odbywa się w Pardubicach (Republika Czeska). Ponadto NEDCON posiada oddziały w różnych krajach europejskich oraz w USA.

Konstrukcja i projekt

NEDCON zaprojektował stalową konstrukcję dla systemu zautomatyzowanego składowania (AS/RS), obejmującego obsługiwane przez dźwig, stalowe regały do przechowywania palet oraz dużą powierzchnię zajmowaną przez platformy ze sprzętem. Wymiary budynku wynoszą 260 x 190 metrów, co odpowiada w przybliżeniu powierzchni siedmiu boisk do gry w piłkę nożną. Ogólna pojemność miejsc paletowych na jeden projekt to ponad 38,000 palet.

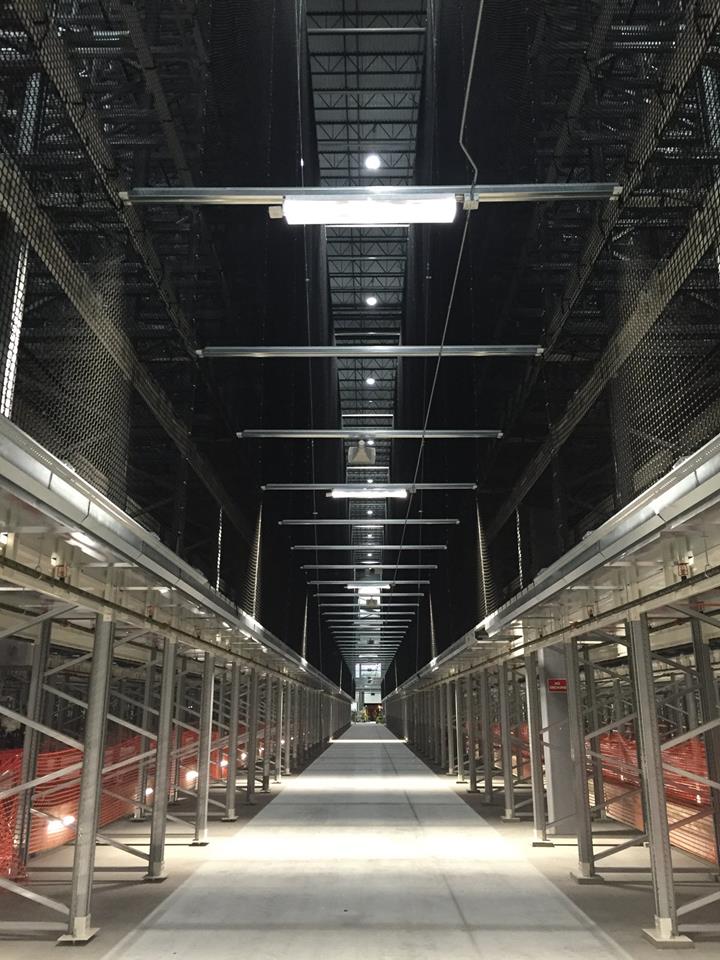

Zbudowano kilkanaście stalowych regałów do przechowywania palet o wysokości około 22,5 m. Wykorzystano w tym celu elementy konstrukcyjne wykonane z przekrojów cienkościennych. Konstrukcja obejmuje ramy z pionowymi stężeniami ukośnymi, połączone belkami przenoszącymi obciążenia generowane przez towary ułożone na paletach.

W kierunku podłużnym konstrukcja nie posiada ukośnych krzyżulców. Rolę usztywnienia pełnią półsztywne połączenia belka-słup (zaczepione). Zusammen mit einer hohen Gewichtslast aufgrund der gelagerten Produkte führt dies zu einer sehr hohen Anfälligkeit für Einflüsse aus Theorie II. Ordnung.

Obciążenia sejsmiczne sprawiły, że obliczenia okazały się być jeszcze większym wyzwaniem. Konieczne było zapewnienie, aby stan graniczny użytkowalności (SLS) regału po zmianie jego lokalizacji mieścił się w bardzo małych granicach odkształcenia. Miało to zapewnić prawidłowe działanie systemu w połączeniu z systemem zautomatyzowanego składowania.

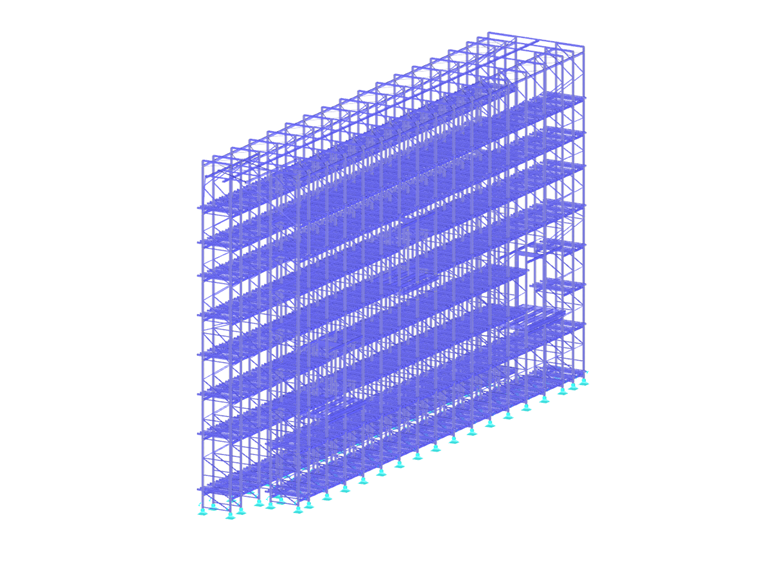

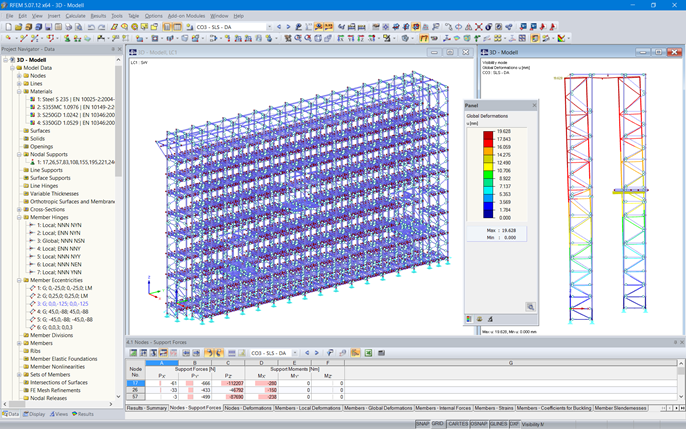

Modelowanie 3D i geometryczna analiza nieliniowa zostały przeprowadzone w RFEM. Do obliczenia obciążeń sejsmicznych opisanych w normach projektowych amerykańskich (IBC 2012 i RMI 2008) i kanadyjskich (NBCC 2010 i RMI 2008) wykorzystano moduł dodatkowy RF DYNAM Pro.

Niektóre elementy konstrukcji są podatne na zwichrzenie. Takie elementy zostały przeanalizowane pod kątem zwichrzenia w module dodatkowym RF FE LTB. Wyniki porównano i potwierdzono testami fizycznymi.
