Rozwiązanie dla etapów budowy
Etapy budowy
Analiza etapów budowy (CSA) RFEM 6
Rozszerzenie

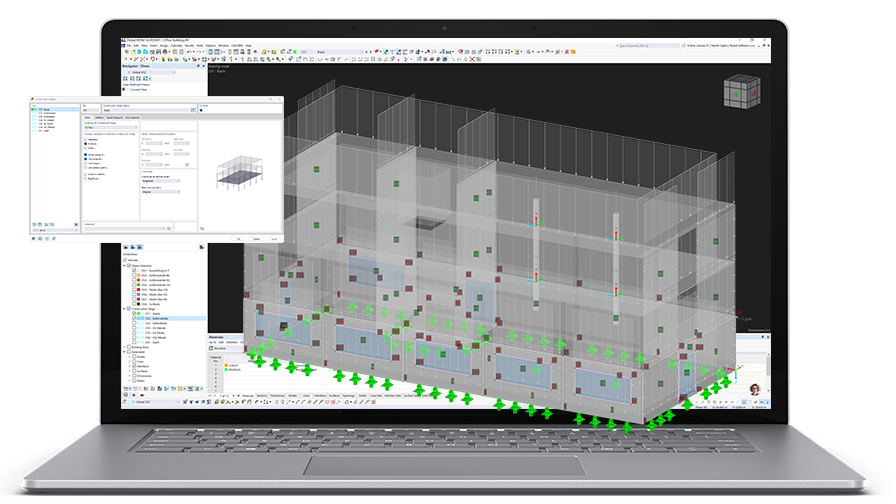

Rozszerzenie Analiza etapów budowy (CSA) umożliwia uwzględnienie procesu budowy konstrukcji (prętowych, powierzchniowych i bryłowych) w programie RFEM.
Pomoc techniczna i szkolenia
Zapewniamy profesjonalne wsparcie i wiele usług, aby pomóc Państwu w znalezieniu szybkiego i efektywnego rozwiązania dla Państwa projektów.
Nie otrzymałeś pomocy od Mii? Prosimy o kontakt z naszymi zespołami wsparcia:
Wsparcie techniczne | Zespół sprzedaży
Wsparcie techniczne | Zespół sprzedaży
![KB 001825 | WebService i API do analizy etapów budowy](/pl/webimage/043728/3590317/pic_01-en.png?mw=512&hash=9652f38462e139ce7f4d8252eec22adc0c61c803)
Jeśli chcesz obliczyć zwykłe konstrukcje, wprowadzanie danych często nie jest skomplikowane, ale jest po prostu czasochłonne. Dzięki automatycznemu wprowadzaniu danych można zaoszczędzić cenny czas. W niniejszym przypadku należy uwzględnić kondygnacje domu jako poszczególne etapy budowy. Dane są wprowadzane przy pomocy programu w języku C#, aby użytkownik nie musiał ręcznie wprowadzać elementów poszczególnych pięter.
![Globalne odkształcenia dla całego modelu](/pl/webimage/030251/3278769/2_EN.png?mw=512&hash=8a6981b36c375db03247d20825dc80df4ca9124b)
Rozszerzenie Analiza etapów budowy (CSA) umożliwia wymiarowanie konstrukcji prętowych, powierzchniowych i bryłowych w programie RFEM 6 z uwzględnieniem określonych etapów budowy związanych z procesem konstrukcyjnym. Jest to o tyle istotne, że budynki nie powstają w całości od razu, lecz poprzez stopniowe łączenie poszczególnych części konstrukcyjnych. Poszczególne kroki, w których elementy konstrukcyjne oraz obciążenia są dodawane do budynku, nazywane są etapami budowy, podczas gdy sam proces budowy nazywa się procesem konstrukcyjnym.
Dzięki temu końcowy stan konstrukcji jest dostępny po zakończeniu procesu konstrukcyjnego, czyli wszystkich etapów budowy. W przypadku niektórych konstrukcji wpływ procesu konstrukcyjnego (tzn. wszystkich poszczególnych etapów budowy) może być znaczny i należy to uwzględnić, aby uniknąć błędów w obliczeniach. Ogólne omówienie rozszerzenia CSA znajduje się w artykule z Bazy informacji zatytułowanym „Uwzględnienie etapów budowy w programie RFEM 6” .
Dzięki temu końcowy stan konstrukcji jest dostępny po zakończeniu procesu konstrukcyjnego, czyli wszystkich etapów budowy. W przypadku niektórych konstrukcji wpływ procesu konstrukcyjnego (tzn. wszystkich poszczególnych etapów budowy) może być znaczny i należy to uwzględnić, aby uniknąć błędów w obliczeniach. Ogólne omówienie rozszerzenia CSA znajduje się w artykule z Bazy informacji zatytułowanym „Uwzględnienie etapów budowy w programie RFEM 6” .
![Construction Stages in RFEM 6](/pl/webimage/026130/3182044/1._Construction_Stages.png?mw=512&hash=bc4b40db376f830a5be0a7d113fa3604599f9767)
Obliczenia konstrukcji złożonych za pomocą oprogramowania do analizy elementów skończonych są zazwyczaj przeprowadzane na całym modelu. Jednak wznoszenie tego typu konstrukcji jest procesem wieloetapowym, w którym ostateczny stan konstrukcji uzyskuje się poprzez połączenie poszczególnych elementów konstrukcyjnych. Aby uniknąć błędów w obliczeniach ogólnych modeli, należy wziąć pod uwagę wpływ procesu konstrukcyjnego. W programie RFEM 6 jest to możliwe za pomocą rozszerzenia Analiza etapów budowy (CSA).
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pl/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
Blachownica to ekonomiczny wybór w przypadku konstrukcji o dużych rozpiętościach. Blachownica o przekroju dwuteowym ma zazwyczaj głęboki środnik, aby zmaksymalizować jego nośność na ścinanie i rozstaw pasów, oraz cienki środnik, aby zminimalizować ciężar własny. Ze względu na duży stosunek wysokości do grubości (h/tw ) może być konieczne zastosowanie usztywnień poprzecznych w celu usztywnienia smukłości środnika.
![Rozszerzenie "Połączenia stalowe dla RFEM 6" | Biblioteka komponentów](/pl/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania
- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z dużą liczbą połączeń między programami, w tym szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
![Funkcja 002840 | Rozszerzenie graficzne wyświetlanie wyników według sytuacji obliczeniowej](/pl/webimage/051593/3982947/Bemessungssituation.png?mw=512&hash=7fd0d9a61cbc8d701205795390d25dfae3caa76b)
W Nawigatorze - Wyniki można wybrać sytuacje obliczeniowe, dla których wyniki rozszerzenia mają zostać przedstawione graficznie.
![Funkcja 002843 | Wymiarowanie z funkcją wyniku](/pl/webimage/051576/3982510/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W przypadku obiektów obliczeniowych można opcjonalnie wyświetlić wygięcia lub wyniki ekstremalne.
![Funkcja 002844 | Dynamiczne cienie](/pl/webimage/051588/3982928/Schatten.png?mw=512&hash=4630ba5c10dbeb16f7d0f764f7f67b758275979d)
Cienie dynamiczne można dodawać w trybie renderowania. W menu kontekstowym za pomocą suwaków można zmieniać położenie światła głównego.
