Określanie krzywych pushover w RFEM

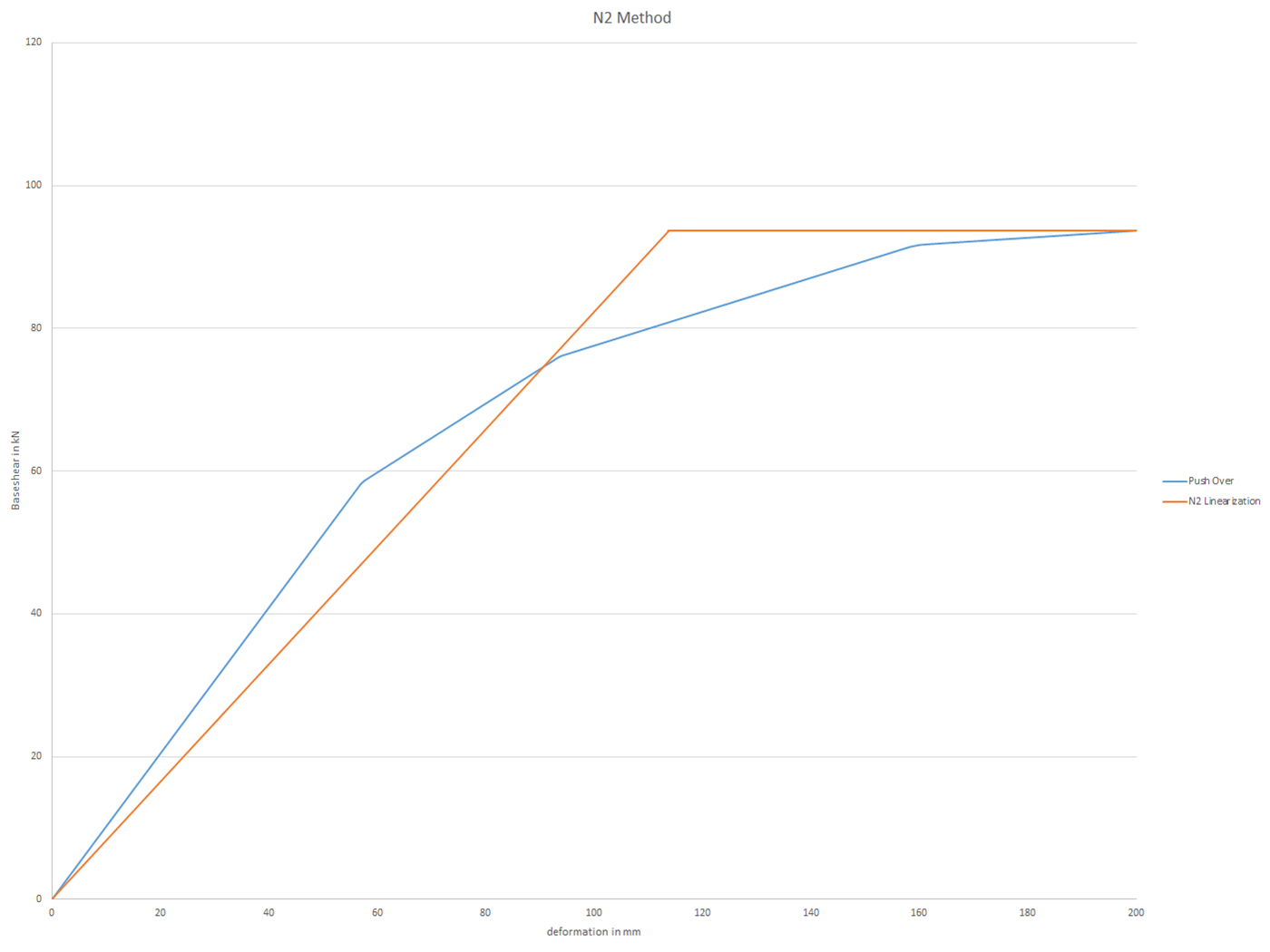

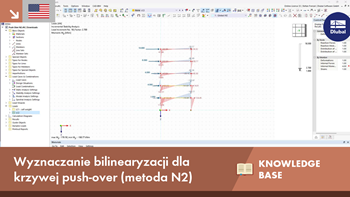

Aby można było przeprowadzić obliczenia push-over, należy zdefiniowaną krzywą nośności przekształcić do postaci uproszczonej. Tak zwana metoda N2 jest opisana w Eurokodzie EN 1998. Ten artykuł powinien pomóc w wyjaśnieniu, co oznacza bilinearyzacja zgodnie z metodą N2.

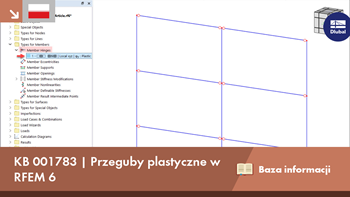

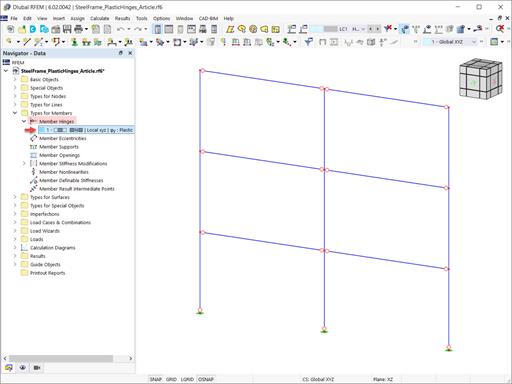

Przeguby plastyczne są niezbędne w analizie Pushover (POA) jako nieliniowej statycznej metodzie analizy sejsmicznej konstrukcji. W programie RFEM 6 przeguby plastyczne można zdefiniować jako przeguby prętowe. Z tego artykułu dowiesz się, jak definiować przeguby plastyczne o właściwościach dwuliniowych.

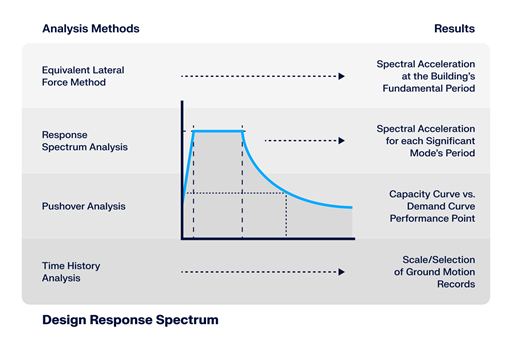

Analiza pushover to nieliniowe obliczenie sejsmiczne do analizy sejsmicznej konstrukcji. Wzór obciążenia zostaje wyprowadzony z dynamicznego obliczenia obciążeń równoważnych. Obciążenia te zwiększają się stopniowo do momentu globalnego zawalenia się konstrukcji. Nieliniowe zachowanie budynku jest zazwyczaj przedstawiane przy pomocy przegubów plastycznych.

• Uwzględnienie nieliniowego zachowania komponentu przy użyciu standardowych przegubów plastycznych dla stali (FEMA 356, EN 1998-3) i nieliniowego zachowania materiału (mur, stal - bilinearnie, krzywe robocze zdefiniowane przez użytkownika)
• Bezpośredni import mas z przypadków obciążeń lub kombinacji w celu przyłożenia stałych obciążeń pionowych
• Zdefiniowane przez użytkownika specyfikacje dotyczące uwzględniania obciążeń poziomych (ujednoliconych ze względu na postać drgań lub równomiernie rozłożonych na wysokości mas)
• Wyznaczanie krzywej pushover z możliwością wyboru kryterium granicznego obliczeń (zawalenie lub odkształcenie graniczne)
• Transformacja krzywej pushover w spektrum nośności (format ADRS, układ o jednym stopniu swobody)
• Bilinearyzacja spektrum nośności zgodnie z EN 1998-1:2010 + A1:2013
• Transformacja zastosowanego spektrum odpowiedzi w wymagane spektrum (format ADRS)
• Wyznaczanie docelowego przemieszczenia zgodnie z EC 8 (metoda N2 zgodnie z Fajfar 2000)
• Graficzne porównanie nośności i wymaganego spektrum
• Graficzna ocena kryteriów akceptacji zdefiniowanych przegubów plastycznych
• Wyświetlanie wyników obliczeń iteracyjnych docelowego przemieszczenia
• Dostęp do wszystkich wyników analizy statyczno-wytrzymałościowej w poszczególnych poziomach obciążenia

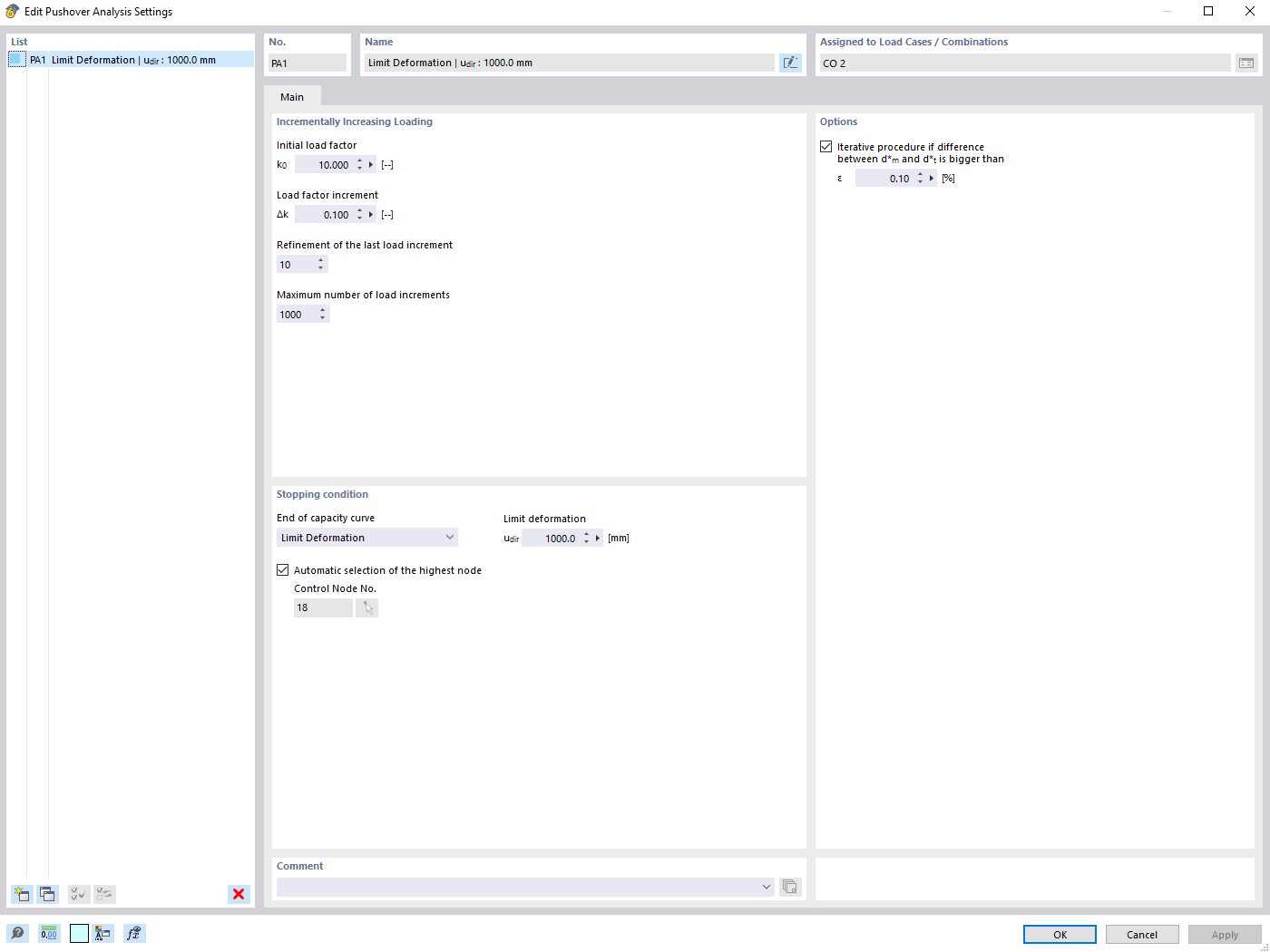

Podczas obliczeń wybrane obciążenie poziome jest zwiększane w krokach obciążenia. Statyczna analiza nieliniowa jest przeprowadzana dla każdego kroku obciążenia, aż do osiągnięcia określonego warunku granicznego.

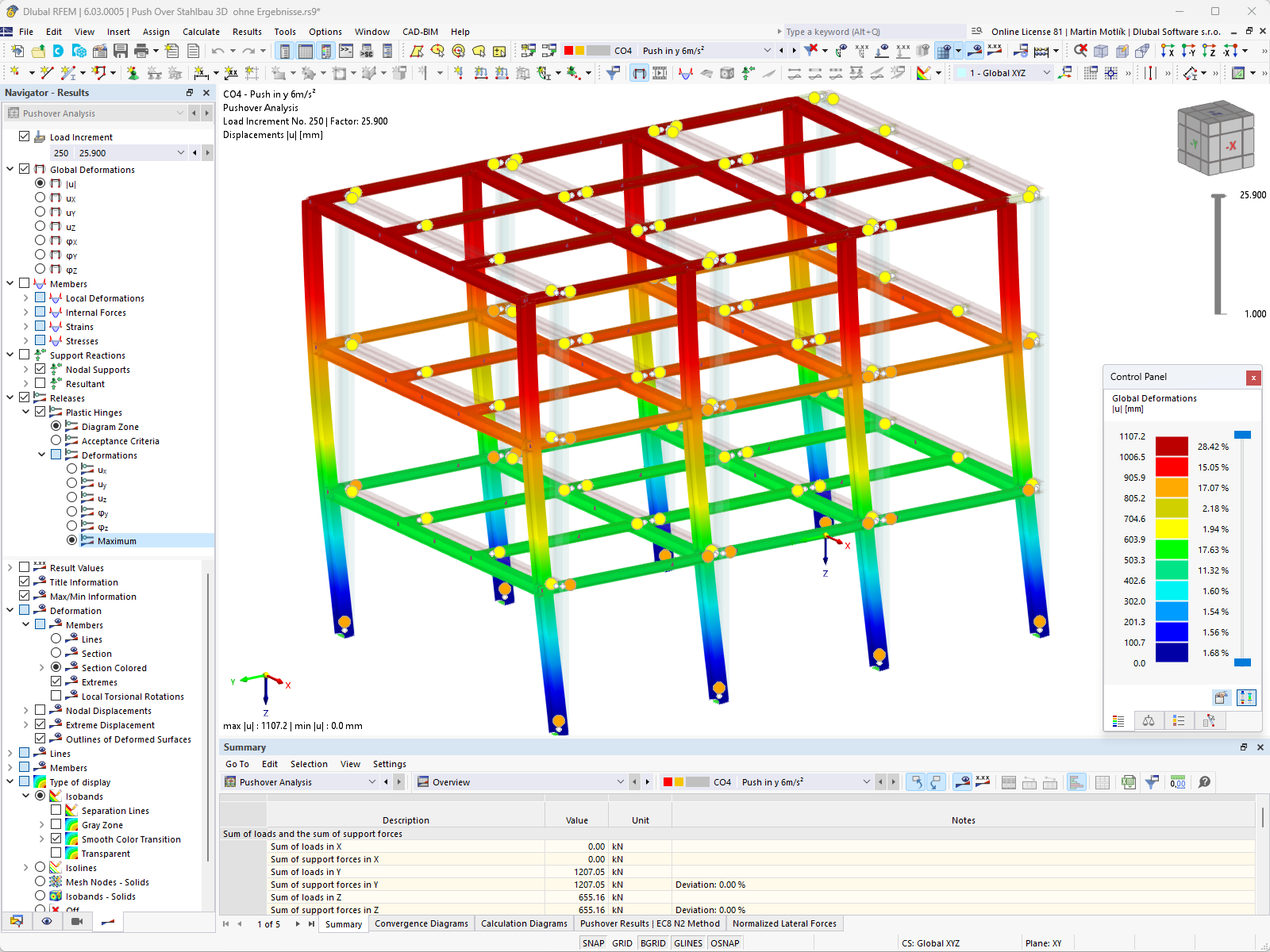

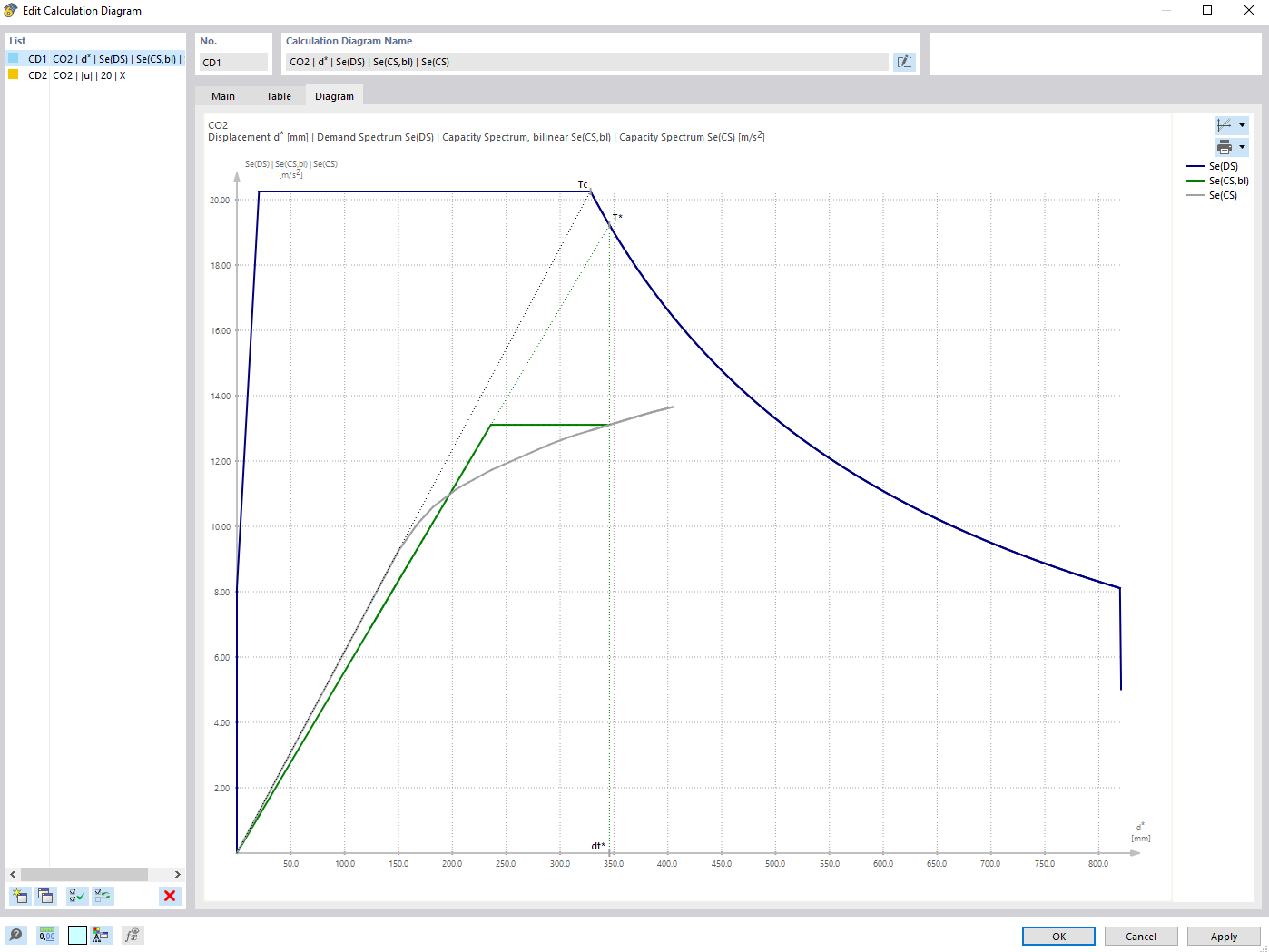

Wyniki analizy pushover są obszerne. Z jednej strony konstrukcja jest analizowana pod kątem odkstałceń. Można to przedstawić za pomocą linii siła-odkształcenie układu (krzywa nośności). Z drugiej strony, wpływ spektrum odpowiedzi można wyświetlić w oknie ADRS (Acceleration-Displacement Response Spectrum). Docelowe przemieszczenie jest określane w programie automatycznie na podstawie tych dwóch wyników. Proces można ocenić graficznie oraz w tabelach.

Poszczególne kryteria akceptacji można następnie przeanalizować i ocenić graficznie (dla następnego kroku obciążenia docelowego przemieszczenia, ale także dla wszystkich innych kroków obciążenia). Wyniki analizy statycznej są również dostępne dla poszczególnych kroków obciążenia.

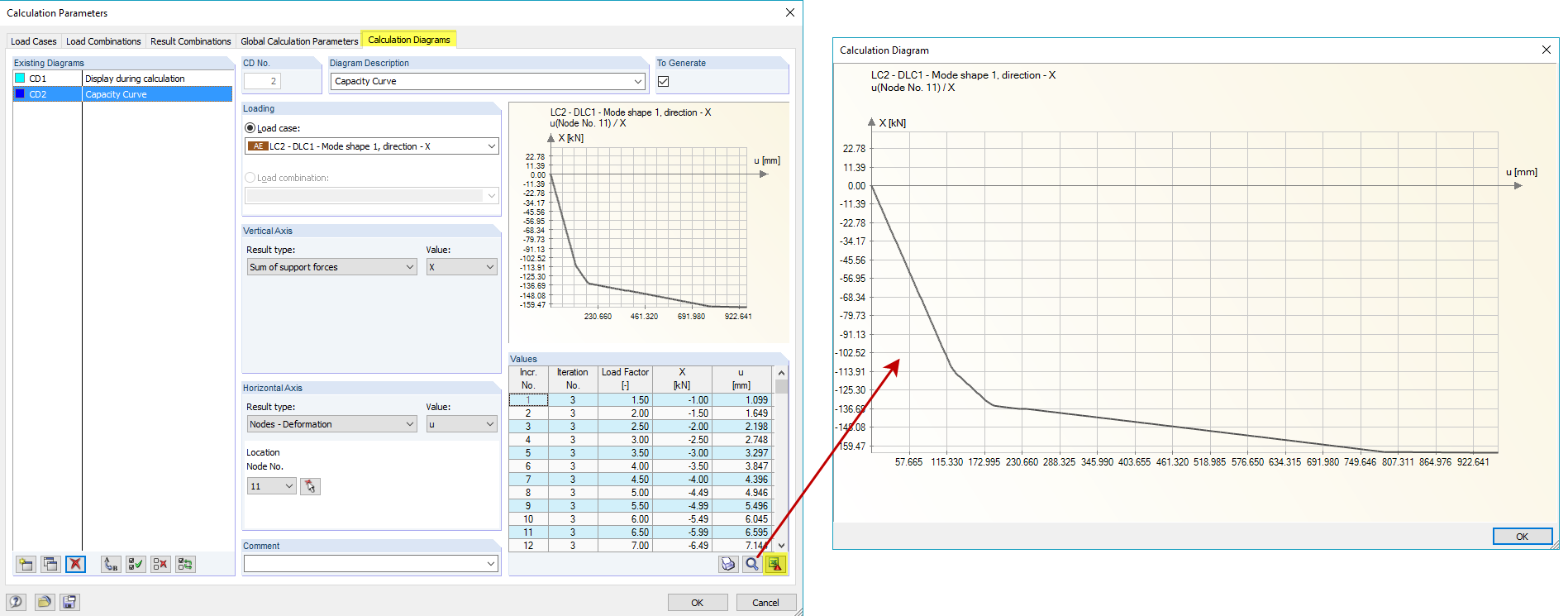

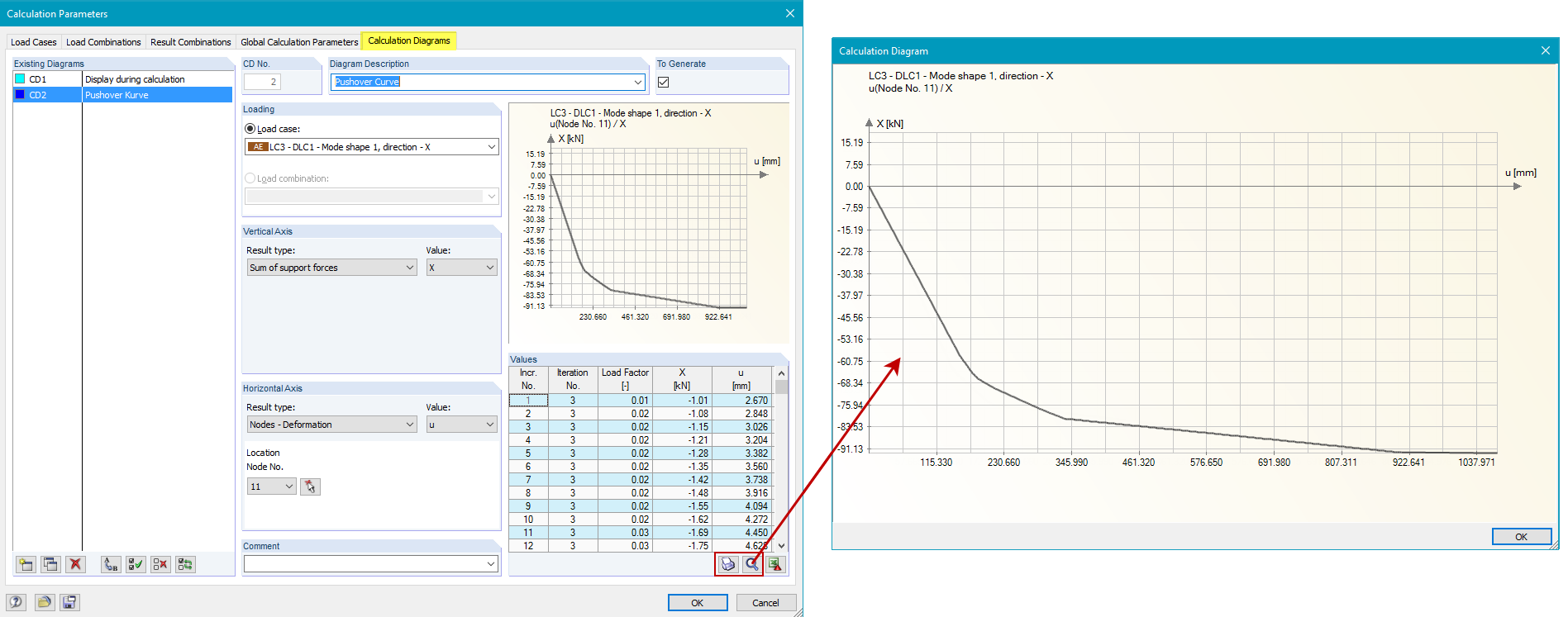

W programie RFEM można definiować krzywe pushover (zwane również krzywymi nośności) i eksportować je do programu Excel.

Moduł dodatkowy RF-DYNAM Pro-Equivalent Loads umożliwia automatyczne generowanie rozkładu obciążenia zgodnie z postacią drgań własnych i eksportowanie go do programu RFEM jako przypadek obciążenia.
