Rozwiązania dla przekrojów formowanych na zimno
Produkty polecane do profili zimnogiętych
Analiza dowolnych przekrojów
Samodzielny program RSECTION określa właściwości przekrojów cienkościennych i masywnych.
Definiowanie przekrojów efektywnych
Określa przekroje efektywne zgodnie z EN 1993-1-5, EN 1993-1-3 i EN 1999-1-1.
Zwichrzenie ze skręcaniem skrępowanym
Rozszerzenie Skręcanie skrępowane (7 stopni swobody) umożliwia uwzględnienie deplanacji przekroju jako dodatkowego stopnia swobody.
Pomoc techniczna i szkolenia
Zapewniamy profesjonalne wsparcie i wiele usług, aby pomóc Państwu w znalezieniu szybkiego i efektywnego rozwiązania dla Państwa projektów.
Nieaktualne produkty
- czat@1#
![KB 001801 | Uzyskiwanie dostępu do wyników FSM](/pl/webimage/039828/3500358/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
![KB 001809 | Wymiarowanie stali formowanej na zimno AISI w RFEM 6](/pl/webimage/038633/3506428/Image_01.png?mw=512&hash=04f84a8c909770792f6dd13d75bebdd3039dbe2f)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pl/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Sztywność połączenia stalowego i jej wpływ na obliczenia konstrukcyjne](/pl/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)

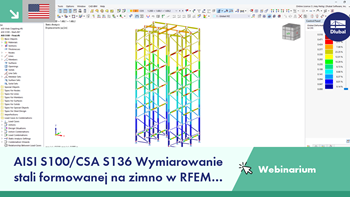

![AISI S100/CSA S136 Wymiarowanie stali formowanej na zimno w RFEM 6](/pl/webimage/040277/3509688/Cold_formed_AISI_EN.png?mw=512&hash=64fe70077d24767102745523ca11a1880ab1ff6e)

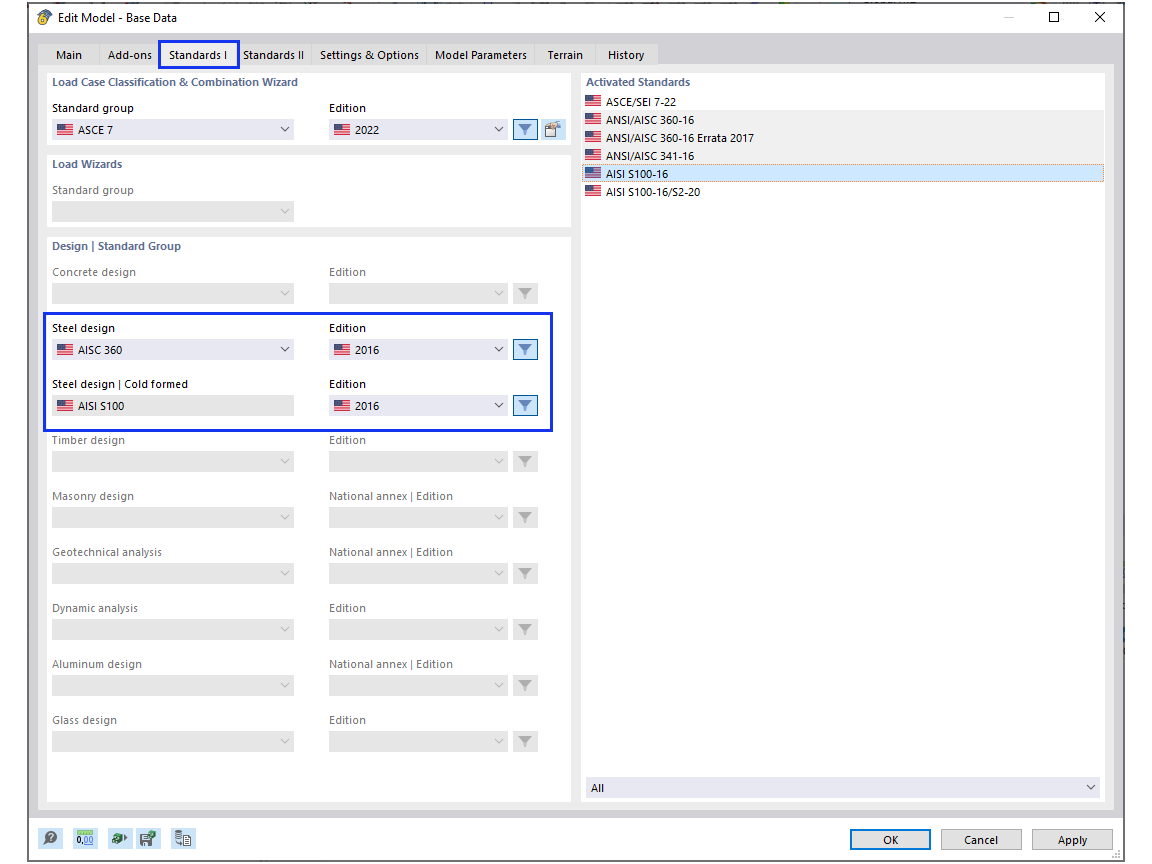

Wymiarowanie prętów stalowych formowanych na zimno zgodnie z AISI S100-16/CSA S136-16 jest dostępne w RFEM 6. Dostęp do obliczeń można uzyskać, wybierając normy „AISC 360” lub „CSA S16” w rozszerzeniu Projektowanie konstrukcji stalowych. Następnie dla obliczeń elementów formowanych na zimno automatycznie wybierane jest „AISI S100” lub „CSA S136”.
Do obliczania sprężystego obciążenia wyboczeniowego pręta program RFEM stosuje metodę DSM. Bezpośrednia metoda wytrzymałości oferuje dwa typy rozwiązań, numeryczne (metoda pasm skończonych) i analityczne (specyfikacja). Krzywą charakterystyczną (sygnaturę) FSM i kształty wyboczenia można wyświetlić w oknie dialogowym Przekroje.
![Rozszerzenie "Połączenia stalowe dla RFEM 6" | Biblioteka komponentów](/pl/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania

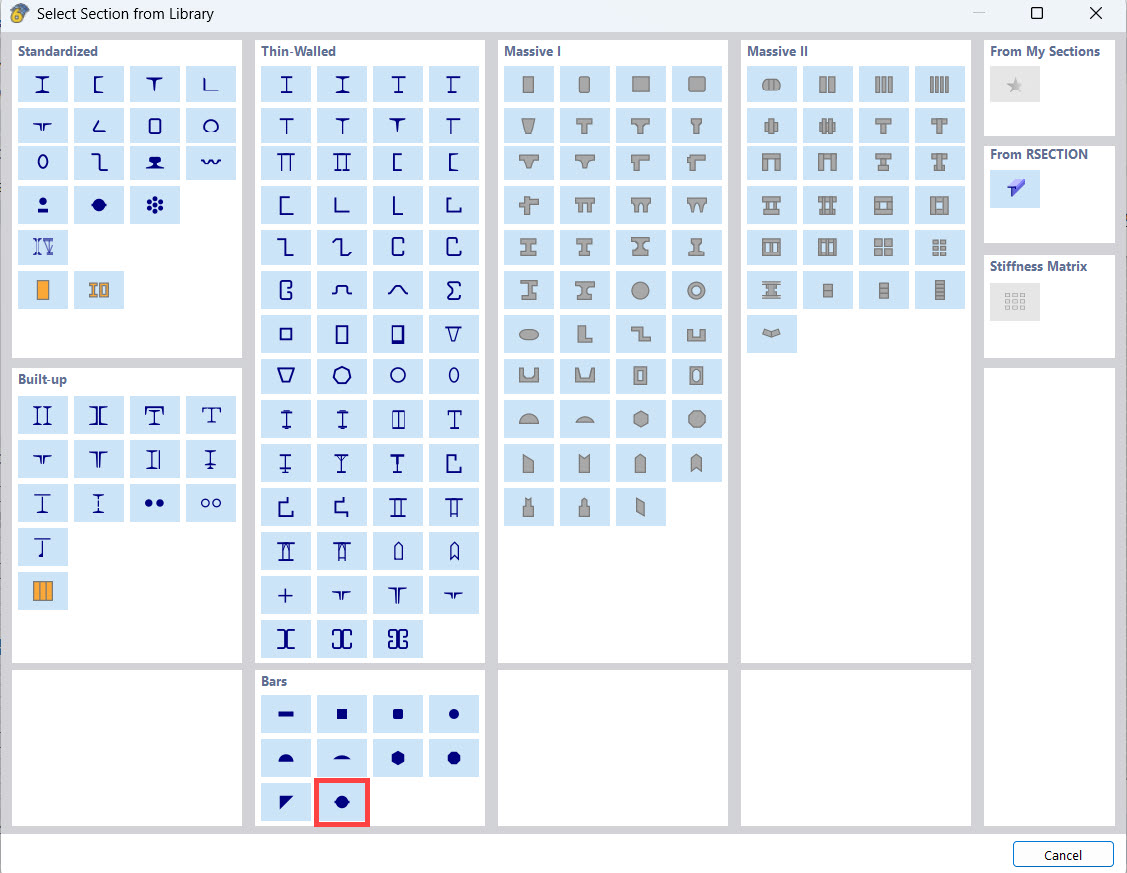

- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z dużą liczbą połączeń między programami, w tym szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
![Funkcja 002840 | Rozszerzenie graficzne wyświetlanie wyników według sytuacji obliczeniowej](/pl/webimage/051593/3982947/Bemessungssituation.png?mw=512&hash=7fd0d9a61cbc8d701205795390d25dfae3caa76b)
W Nawigatorze - Wyniki można wybrać sytuacje obliczeniowe, dla których wyniki rozszerzenia mają zostać przedstawione graficznie.
![Funkcja 002843 | Wymiarowanie z funkcją wyniku](/pl/webimage/051576/3982510/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W przypadku obiektów obliczeniowych można opcjonalnie wyświetlić wygięcia lub wyniki ekstremalne.
