Analiza stateczności konstrukcji
Rozwiązania dla analizy stateczności
Zalecane produkty do analizy stateczności
Oprogramowanie Dlubal Software do analizy stateczności

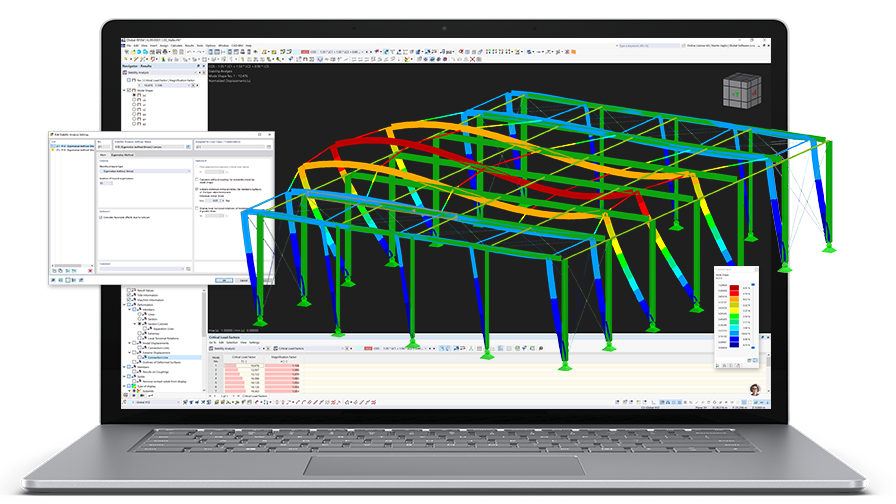

Analiza stateczności konstrukcji RFEM 6
Rozszerzenie
Rozszerzenie Stateczność konstrukcji przeprowadza analizę stateczności konstrukcji.
Zwichrzenie ze skręcaniem skrępowanym
Skręcanie skrępowane (7 stopni swobody) RFEM 6
Rozszerzenie
Rozszerzenie Skręcanie skrępowane (7 stopni swobody) umożliwia uwzględnienie deplanacji przekroju jako dodatkowego stopnia swobody.
Pomoc techniczna i szkolenia
Zapewniamy profesjonalne wsparcie i wiele usług, aby pomóc Państwu w znalezieniu szybkiego i efektywnego rozwiązania dla Państwa projektów.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
Konstrukcja wejściowa "Mitoseum" w Parku Dinozaurów Kleinwelka, Niemcy
Budynek recepcji w Parku Dinozaurów Kleinwelka w pobliżu Budziszyna w Niemczech ma całkowitą wysokość 22 stóp i przypomina mitozę. Mitoza jest rodzajem podziału komórki i źródłem życia. Konstrukcja bioniczna składa się w sumie z 1389 rurowych stalowych prętów, z których każdy jest połączony w 269 węzłach.
-
Lokalizacja projektu
Kleinwelka
-
Software
RSTAB, RSTAB 8, RSBUCK 8
Więcej o projekcie klienta
© zapf & co., Michael Moser Images
Nieaktualne produkty
RFEM 5 | Obliczenia konstrukcji MES
Dzięki programowi RFEM oferujemy inżynierom potężne narzędzie do analizy statyczno-wytrzymałościowej konstrukcji 3D z wykorzystaniem MES, które spełnia wszystkie wymagania nowoczesnej inżynierii lądowej. Zaawansowana technologia wprowadzania danych i intuicyjna obsługa pozwala na szybkie modelowanie prostych i złożonych konstrukcji.
Moduły dodatkowe do analizy stateczności w RFEM 5:
RF-/PLATE-BUCKLING | moduł dodatkowy lub program indywidualny dla RFEM/RSTAB

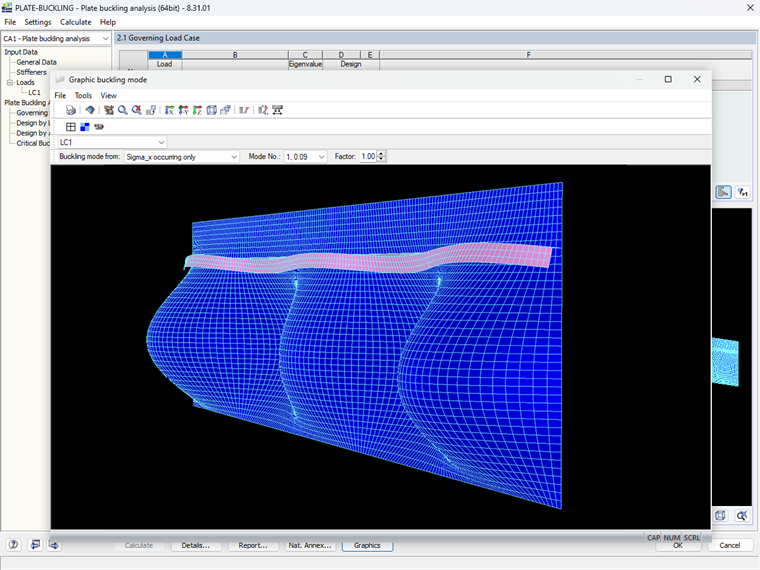

Moduł RF-/FE-BUCKLE umożliwia obliczenia bezpieczeństwa wyboczeniowego płyt prostokątnych zgodnie z EN 1993-1-5: 2006 lub DIN 18800-3: 1990-11. Płyty mogą być usztywnione poziomo lub pionowo (stal płaska, kątowniki, usztywnienia teowe, przekroje trapezowe, ceowniki).
