Moduł dodatkowy dla RFEM 5
RF-IMP

Moduł dodatkowy ocenia deformację wstępną przypadku obciążenia oraz postacie drgań własnych dla analizy stateczności lub analizy dynamicznej. Na podstawie tego początkowego odkształcenia można przeprowadzić wstępne odkształcenie konstrukcji lub utworzyć przypadek obciążenia z równoważnymi imperfekcjami prętów.

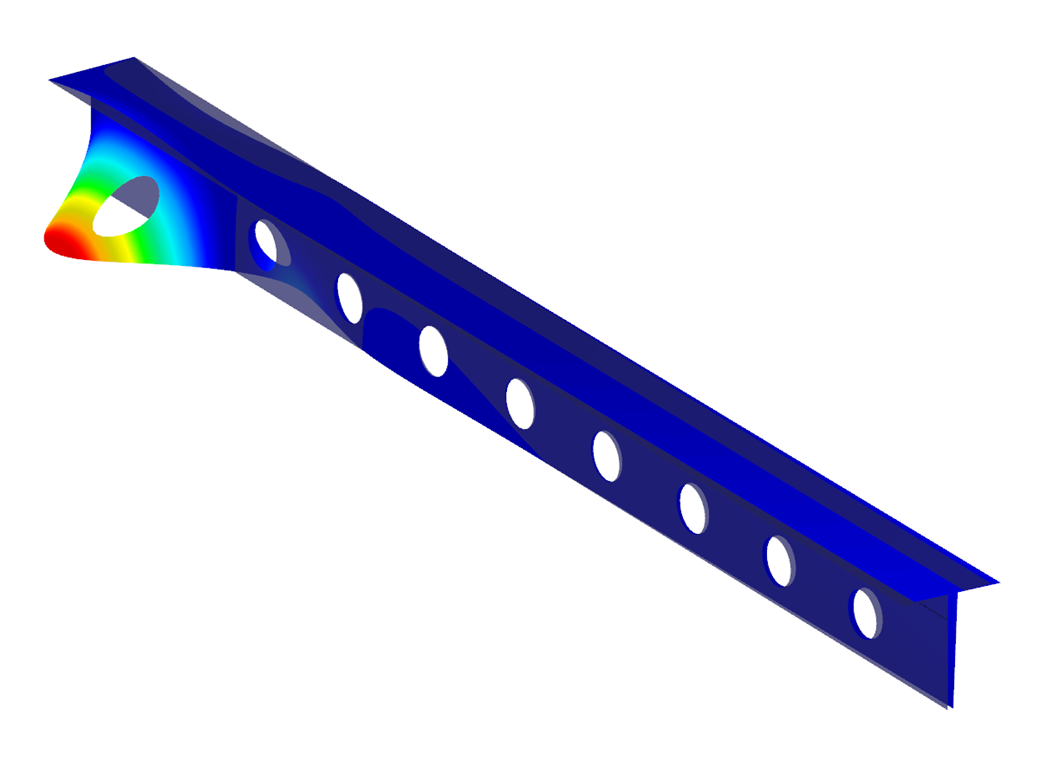

Wstępnie odkształcony model początkowy jest przydatny zwłaszcza w przypadku konstrukcji składających się z elementów powierzchniowych i bryłowych (RFEM) oraz prętów. Należy określić tylko maksymalną wartość, do której ma zostać skalowana deformacja. Wszystkie węzły ES lub węzły modelu zostaną przeskalowane z uwzględnieniem początkowego odkształcenia.

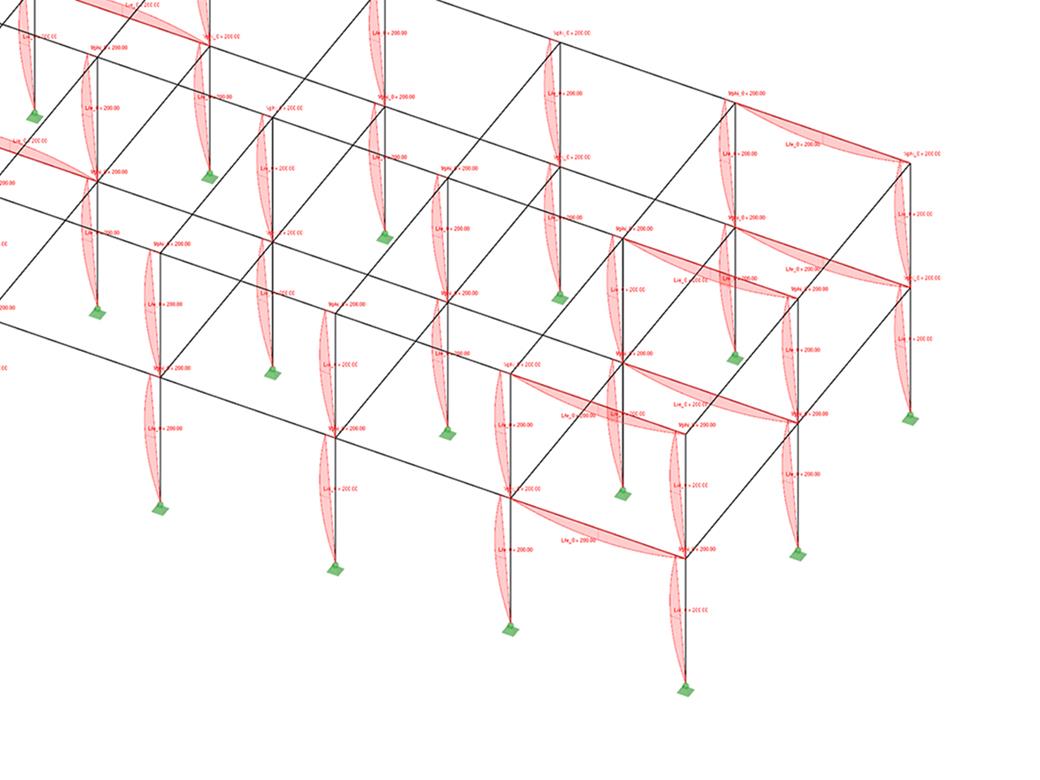

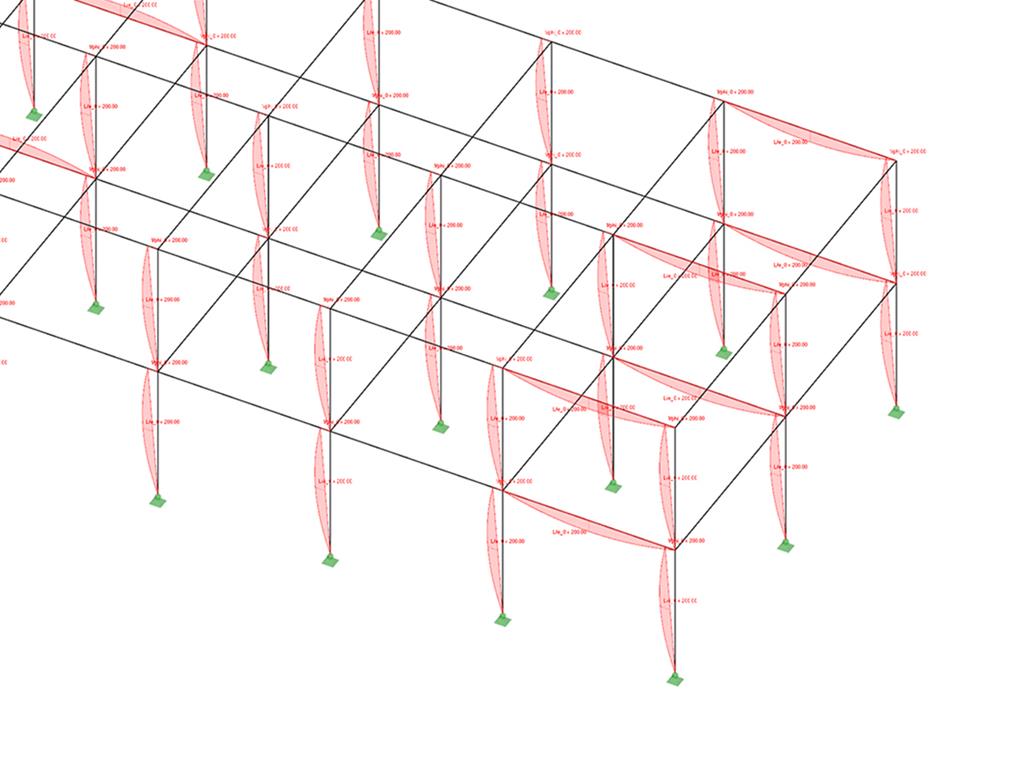

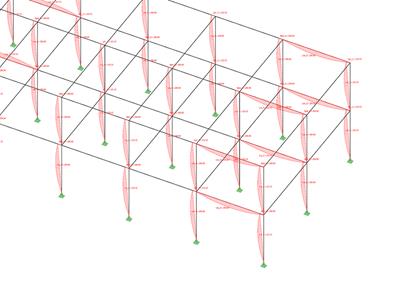

Imperfekcje zastępcze są szczególnie przydatne w przypadku konstrukcji belkowych. W dodatkowym oknie można zdefiniować przechyły i wygięcia wstępne prętów i zbiorów prętów. Mogą być generowane automatycznie, zgodnie z normami lub definiowane ręcznie. Dostępne są poniższe normy:

• EN 1992:2004
• EN 1993:2005
• DIN 18800:1990-11
• DIN 1045-1:2001-07
• DIN 1052:2004-08

Stosowana jest tylko imperfekcja wynikająca z początkowego odkształcenia na odpowiednim pręcie. Dodatkowo można uwzględnić współczynniki redukcyjne. W ten sposób możliwe jest efektywne zastosowanie imperfekcji.

W kombinacjach obciążeń można wykorzystać wcześniej utworzoną wstępnie odkształconą siatkę ES. W tym celu należy wybrać odpowiedni przypadek RF-IMP w parametrach obliczeniowych kombinacji obciążeń. Po tym kroku zostaną przeprowadzone obliczenia sił wewnętrznych dla układu z imperfekcjami.
