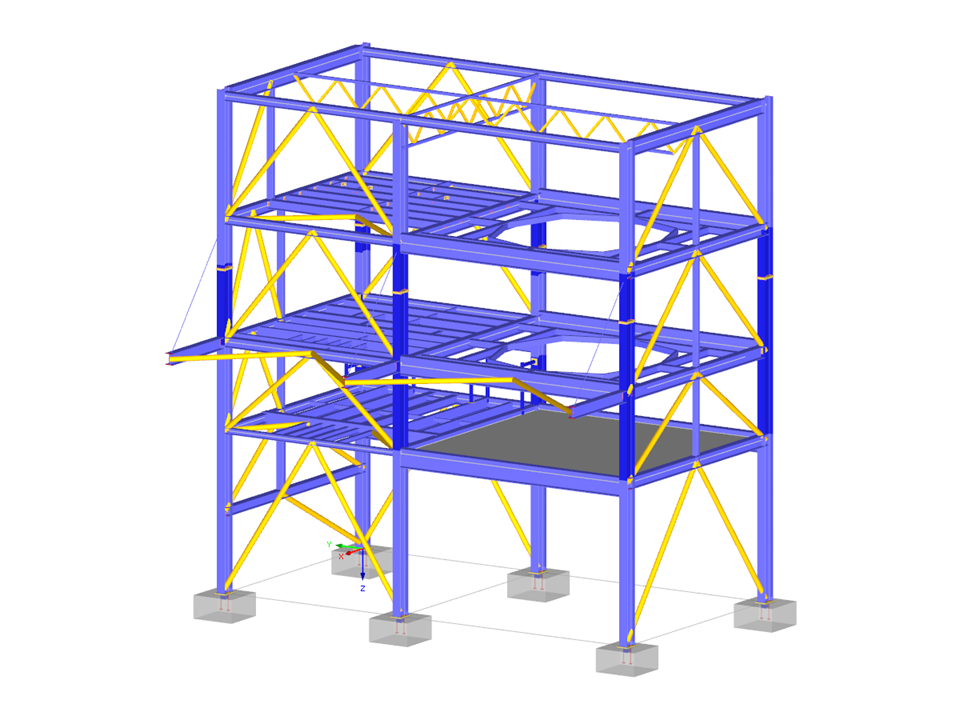

Wieża przemysłowa
Liczba węzłów | 414 |
Liczba linii | 611 |
Liczba prętów | 603 |
Liczba powierzchni | 1 |
Ilość przypadków obciążenia | 14 |
Ilość KO | 134 |
Liczba kombinacji wyników | 7 |
Ciężar całkowity | 131,918 t |
Wymiary (metryczne) | 11,877 x 15,853 x 17,077 m |
Wymiary (imperialne) | 38.97 x 52.01 x 56.03 feet |
Wersja programu | 5.12.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
