Masz pytania dotyczące projektowania konstrukcji? Mia odpowiada natychmiast!
.png?mw=1024&hash=aeb4eef06592d784fa1f0dfcb514e59fd45bcb79)
Modele statyki | Inżynieria konstrukcyjna
Dlubal_KohlA_]_LI.jpg?mw=400&hash=b19f0b64f31f0dfc292e91d388ff4ead0b408e47)
Główny program RFEM lub RSTAB
Rozszerzenia dla inżynierii konstrukcyjnej
Oprogramowanie Dlubal Software do analizy stateczności
Analiza stateczności konstrukcji RFEM 6
Rozszerzenie
Rozszerzenie Stateczność konstrukcji przeprowadza analizę stateczności konstrukcji.
Budynek z drewna w połączeniu z innymi materiałami
Model budynku RFEM 6
Rozszerzenie
Rozszerzenie 'Model budynku' ułatwia modelowanie i analizę budynków drewnianych. Przyspiesza to tworzenie modeli budynków i automatyzuje generowanie obciążeń, co jest idealnym rozwiązaniem w przypadku wymagających projektów konstrukcyjnych z drewna.
Analiza geotechniczna
Analiza geotechniczna RFEM 6
Rozszerzenie
W programie RFEM rozszerzenie Analiza geotechniczna wykorzystuje właściwości próbek gruntu do określenia bryły gruntu przeznaczonej do analizy.
Stany budowy
Analiza etapów budowy (CSA) dla RFEM 6
Rozszerzenie
Rozszerzenie Analiza etapów budowy (CSA) umożliwia uwzględnienie procesu budowy konstrukcji (prętowych, powierzchniowych i bryłowych) w programie RFEM.
Analiza historii czasowej (TDA)
Analiza historii czasowej (TDA) RFEM 6
Rozszerzenie
Rozszerzenie Analiza historii czasowej (TDA) umożliwia uwzględnienie zmiennego w czasie zachowania materiału w przypadku prętów i powierzchni. Długotrwałe efekty takie jak pełzanie, skurcz i starzenie w zależności od konstrukcji mogą wpływać na rozkład sił wewnętrznych.
Zwichrzenie ze skręcaniem skrępowanym
Skręcanie skrępowane (7. stopień swobody) w RFEM 6
Rozszerzenie
Dodatek Drgania Skrętne (7. stopień swobody) pozwala na uwzględnienie deformacji skrętnej przekroju jako dodatkowego stopnia swobody.
Analiza pushover
Analiza pushover dla RFEM 6
Rozszerzenie
Rozszerzenie Analiza pushover umożliwia analizę oddziaływań sejsmicznych na konkretny budynek, a tym samym ocenę jego odporności na trzęsienie ziemi.
Optymalizacja parametrów modelu
Optymalizacja i koszty | Szacowanie emisji CO2 RFEM 6
Rozszerzenie
Rozszerzenie wykorzystuje optymalizację rojem cząstek (PSO) w celu określenia optymalnych parametrów dla sparametryzowanych modeli na podstawie masy, kosztów lub emisji CO2.
Definicja powierzchni wielowarstwowych, takich jak drewno klejone krzyżowo (CLT)
Powierzchnie wielowarstwowe (np. laminaty, CLT) RFEM 6
Rozszerzenie
Rozszerzenie Powierzchnie wielowarstwowe umożliwia definiowanie wielowarstwowych konstrukcji powierzchniowych. Obliczenia można przeprowadzić z połączeniem ścinanym lub bez.
Naprężenia i odkształcenia prętów i powierzchni
Analiza naprężeniowo-odkształceniowa RFEM 6
Rozszerzenie
Rozszerzenie Analiza naprężeniowo-odkształceniowa przeprowadza ogólną analizę naprężeń poprzez obliczenie istniejących naprężeń i porównanie ich z naprężeniami granicznymi.
Wymiarowanie betonu zbrojonego zgodnie z licznymi normami
Projektowanie konstrukcji betonowych RFEM 6
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia różne kontrole obliczeń zgodnie z międzynarodowymi normami. Możliwe jest projektowanie prętów, powierzchni i słupów, a także przeprowadzanie analizy przebicia i odkształcenia.
Projektowanie prętów stalowych zgodnie z różnymi normami
Projektowanie konstrukcji stalowych dla RFEM 6
Rozszerzenie
Rozszerzenie projektowanie konstrukcji stalowych przeprowadza obliczenia stanu granicznego nośności i użytkowalności elementów stalowych zgodnie z różnymi normami.
Wymiarowanie prętów drewnianych i zbiorów prętów
Projektowanie konstrukcji drewnianych RFEM 6
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji drewnianych umożliwia sprawdzenie stanu granicznego nośności, użytkowalności i odporności ogniowej prętów drewnianych zgodnie z różnymi normami.
Projektowanie prętów aluminiowych według różnych norm
Projektowanie konstrukcji aluminiowych dla programu RFEM 6
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji aluminiowych przeprowadza obliczenia stanu granicznego nośności oraz użytkowalności prętów aluminiowych zgodnie z różnymi normami.
Wymiarowanie połączeń stalowych według MES
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Połączenia stalowe RFEM 6
rozszerzenie
Dzięki rozszerzeniu Połączenia stalowe dla RFEM można analizować połączenia stalowe przy użyciu modelu ES. Modelowanie przebiega w pełni automatycznie w tle i może być kontrolowane przez użytkownika dzięki prostemu oraz intuicyjnemu wprowadzaniu elementów.
Analiza dowolnych przekrojów
RSECTION 1
Charakterystyki przekroju
Samodzielny program RSECTION określa właściwości przekrojów cienkościennych i masywnych.
Definiowanie przekrojów efektywnych
Przekroje efektywne RSECTION 1
rozszerzenie
Przekroje efektywne są rozszerzeniem programu RSECTION. Określa przekroje efektywne zgodnie z EN 1993-1-5, EN 1993-1-3 i EN 1999-1-1.
Pomoc techniczna i szkolenia
Zapewniamy profesjonalne wsparcie i wiele usług, aby pomóc Państwu w znalezieniu szybkiego i efektywnego rozwiązania dla Państwa projektów.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
Budynek hotelu Jo & Joe w Gentilly we Francji
Projekt ten stanowił duże wyzwanie techniczne dla firmy Le Bras Frères. Pracownicy firmy to młody zespół, skoncentrowany na nabywaniu nowych umiejętności i zwiększaniu wydajności, także poprzez nowe inwestycje (zakup maszyny do obróbki CNC typu K2i, rozbudowa zakładów produkcyjnych itp.)
-
Lokalizacja projektu
89-93 avenue Paul Vaillant Couturier | Gentilly | Polska
-
Software
RFEM, RF-LAMINATE, RF-TIMBER Pro, RF-STEEL EC3
Więcej o projekcie klienta

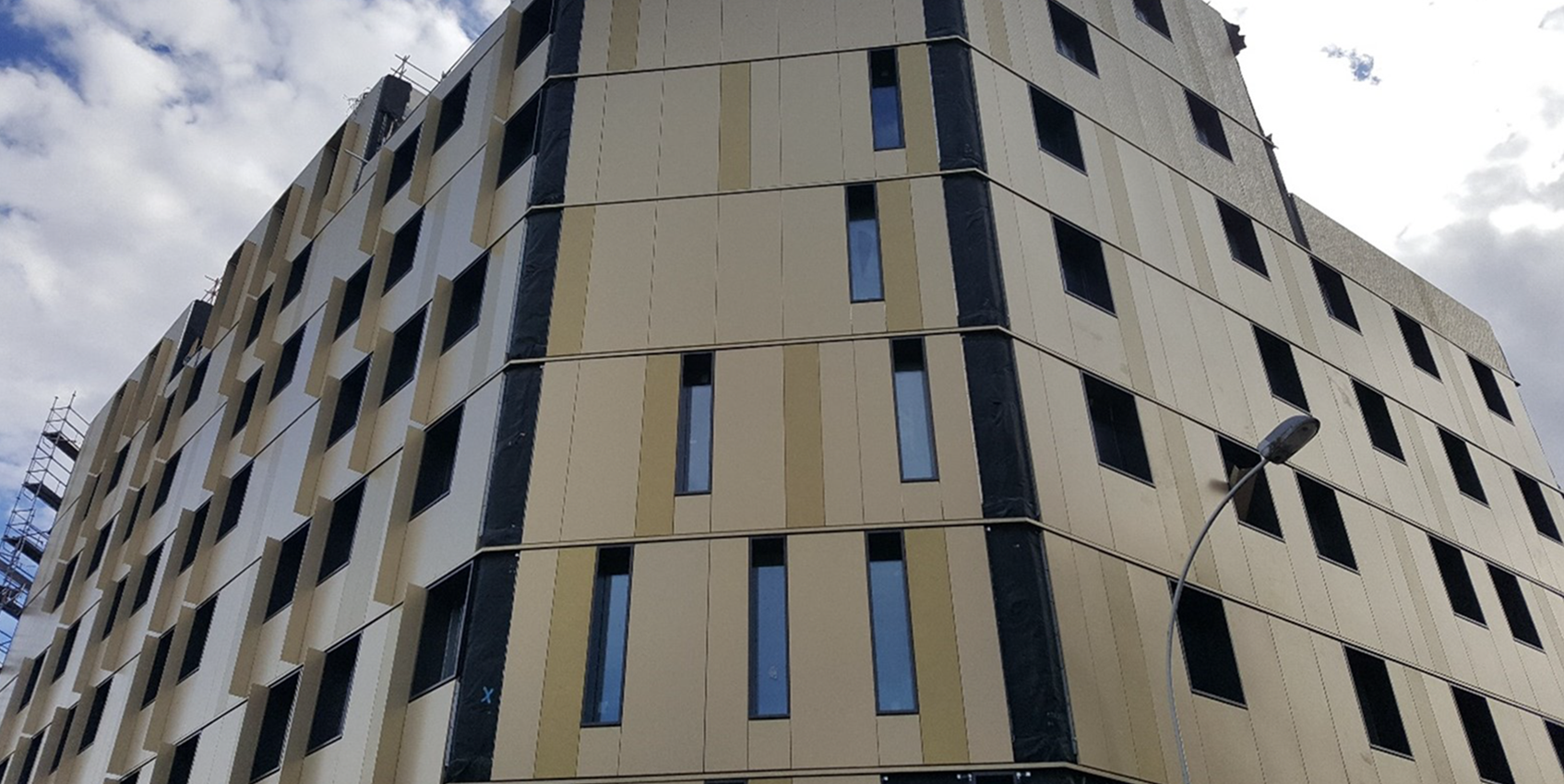

Budowa hotelu Jo & Joe w Gentilly, Francja (© Le Bras Frères)
Nazywam się Mia: Twoja całodobowa asystentka AI
Masz pytania dotyczące projektowania konstrukcji?
Nie otrzymałeś pomocy od Mii? Prosimy o kontakt z naszymi zespołami wsparcia:
Wsparcie techniczne | Zespół sprzedaży
Wsparcie techniczne | Zespół sprzedaży
2025-10-09
Trwanie: 00:37:02 min
Trwanie: 00:39:23 min
Trwanie: 01:13:54 min
Trwanie: 00:34:05 min
Trwanie: 01:03:10 min
Wydarzenie
Trwanie: 00:51:28 min
Trwanie: 01:06:24 min
Trwanie: 00:37:46 min
Ten artykuł oferuje kompleksowy przegląd projektowania fundamentów, obejmujący kluczowe rodzaje fundamentów, znaczenie zbrojenia, analizę gruntu, nowoczesne narzędzia projektowe oraz najlepsze praktyki zapewniające stabilne, trwałe i ekonomiczne konstrukcje.
Ten artykuł omawia sprawdzanie plastyczne cienkościennych przekrojów stalowych metodą częściowych sił przekrojowych. Po krótkim streszczeniu podstaw zostanie pokazane zastosowanie metody na przykładzie.
Ten artykuł pokazuje, jak obliczać obciążenia wiatrem dla systemów fotowoltaicznych przy użyciu narzędzia Geo-Zone firmy Dlubal oraz RFEM 6, aby zapewnić bezpieczne projektowanie konstrukcji solarnych.
Ten artykuł podkreśla siedem głównych wyzwań projektowych w dziedzinie konstrukcji, z którymi borykają się inżynierowie w branży energetyki słonecznej. Omawia również, jak rozwiązania programowe Dlubal pomagają sprostać tym wyzwaniom, zapewniając wydajne, niezawodne i zgodne z normami projekty systemów energii słonecznej.
W dodatku Połączenia stalowe masz możliwość uwzględnienia przeniesienia ścinania między płytą podstawy a blokiem betonowym za pomocą kołka ścinającego.
Jako przekroje dostępne są m.in. normalizowane i cienkościenne profile I, H, U, T, L oraz krzyżowe, a także płaskowniki. Kołki mogą być rozmieszczone centralnie na płycie podstawy lub ekscentrycznie.

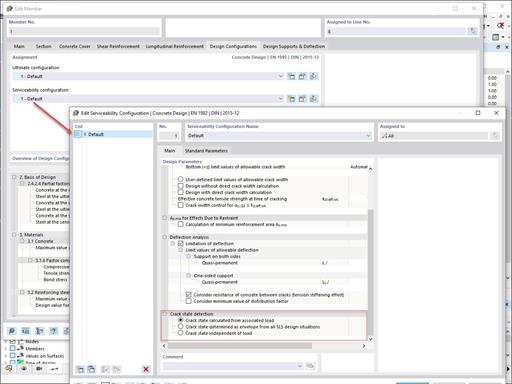

W konfiguracji stanu granicznego użytkowalności można dostosowywać różne parametry obliczeniowe przekrojów. W tym miejscu można kontrolować warunek przekroju zastosowany do analizy odkształcenia i szerokości zarysowania.
Można aktywować następujące ustawienia:
- Stan zarysowania obliczony na podstawie powiązanego obciążenia
- Stan zarysowany obliczony jako obwiednia ze wszystkich sytuacji obliczeniowych SGU
- Stan przekroju zarysowanego - niezależny od obciążenia

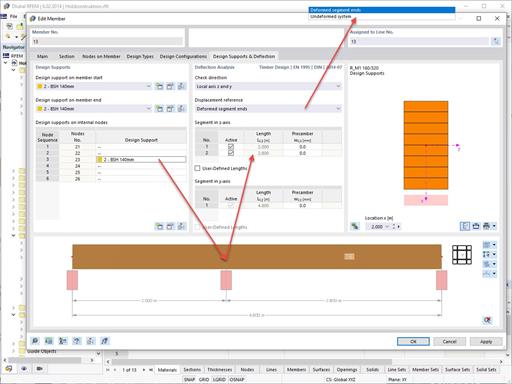

W zakładce 'Podpory obliczeniowe i ugięcia' w pozycji 'Edytować pręt', pręty można podzielić na segmenty za pomocą zoptymalizowanych okien wprowadzania danych. W zależności od warunków podparcia, wartości graniczne odkształceń dla belek wspornikowych lub belek jednoprzęsłowych są dostosowywane automatycznie.
Po zdefiniowaniu podpory obliczeniowej w odpowiednim kierunku na początku pręta, końcu pręta i w węzłach pośrednich, program automatycznie rozpoznaje segmenty i długości segmentów, do których odnosi się dopuszczalne odkształcenie. Na podstawie zdefiniowanych podpór obliczeniowych moduł wykrywa również automatycznie, czy jest to belka czy wspornik. Ręczne przydzielanie, podobnie jak w poprzednich wersjach (RFEM 5), nie jest już konieczne.
Opcja 'Długości zdefiniowane przez użytkownika' umożliwia modyfikowanie długości odniesienia w tabeli. Domyślnie stosowana jest zawsze odpowiednia długość segmentu. Jeżeli długość odniesienia różni się od długości segmentu (na przykład w przypadku prętów zakrzywionych), można ją dostosować.

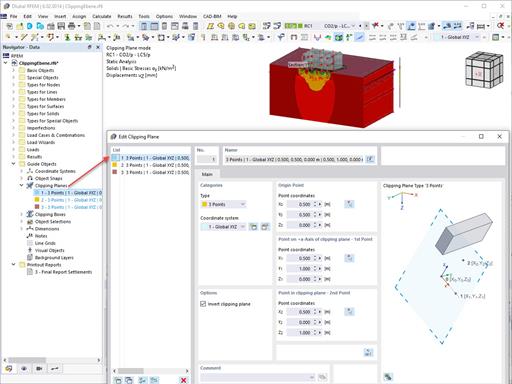

Funkcja ta przyczynia się również do przejrzystego wyświetlania wyników. Płaszczyzny przycinania to płaszczyzny, które można umieszczać w dowolnym miejscu w modelu. Wskutek tego strefa przed lub za płaszczyzną jest ukrywana na ekranie. W ten sposób można w przejrzysty i prosty sposób wyświetlić wyniki, na przykład na przecięciu lub bryle.
