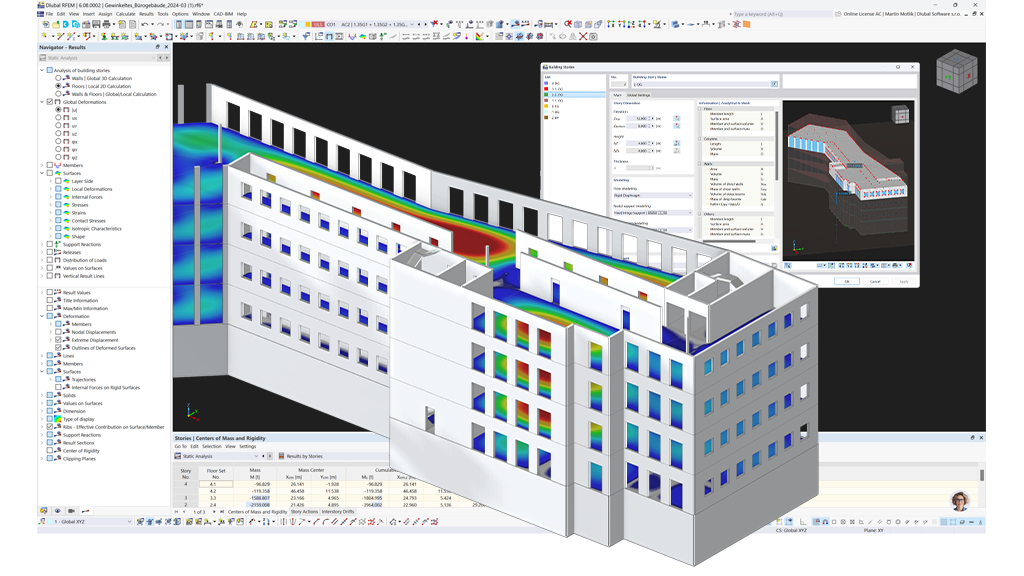

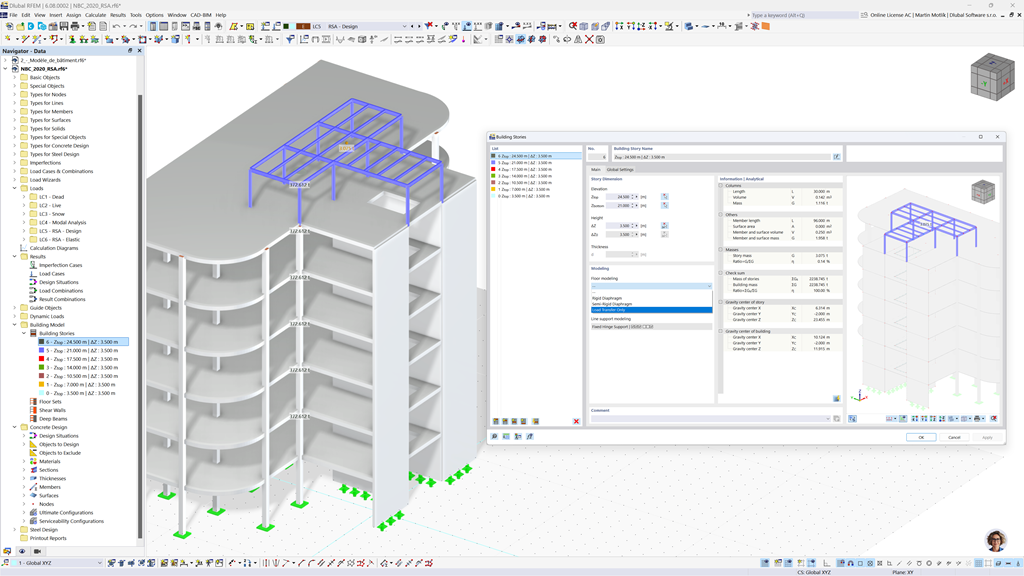

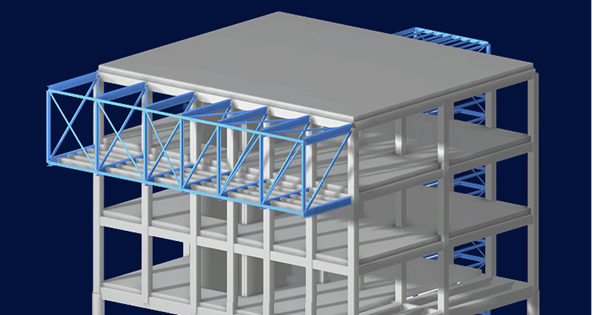

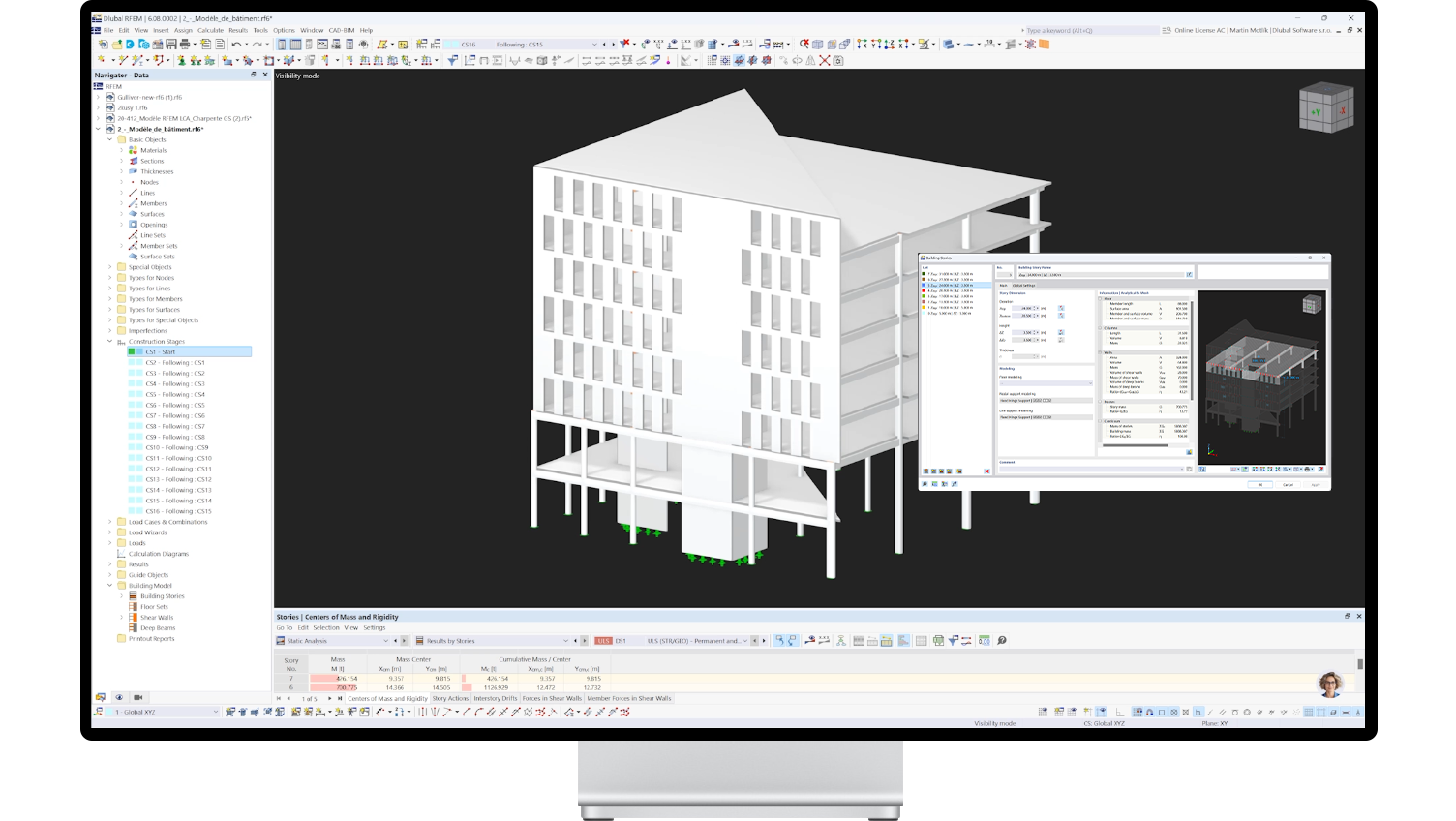

Model budynku dla RFEM 6

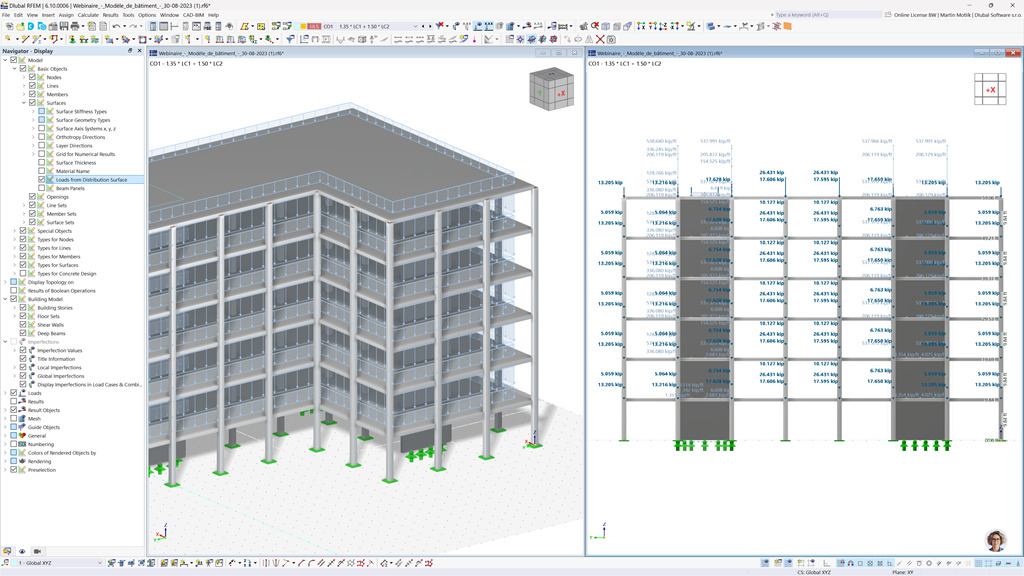

• Uwzględnianie i wyświetlanie mas kondygnacji
• Lista elementów konstrukcyjnych i ich informacje
• Automatyczne tworzenie przekrojów wynikowych na ścianach usztywniających
• Wyświetlanie wypadkowych przekrojów w kierunku globalnym do wyznaczania sił tnących

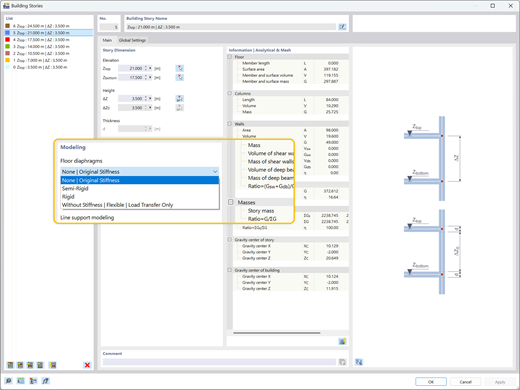

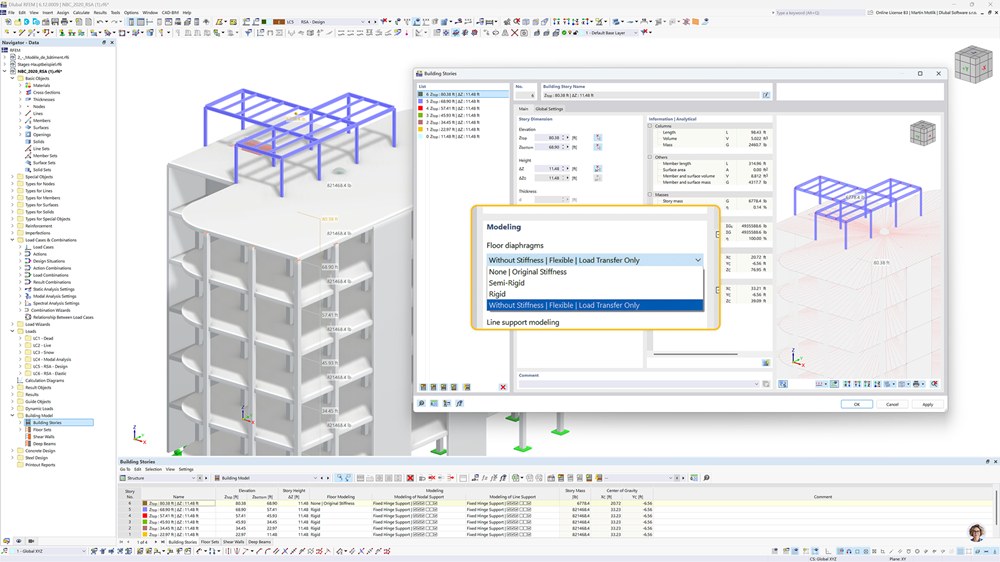

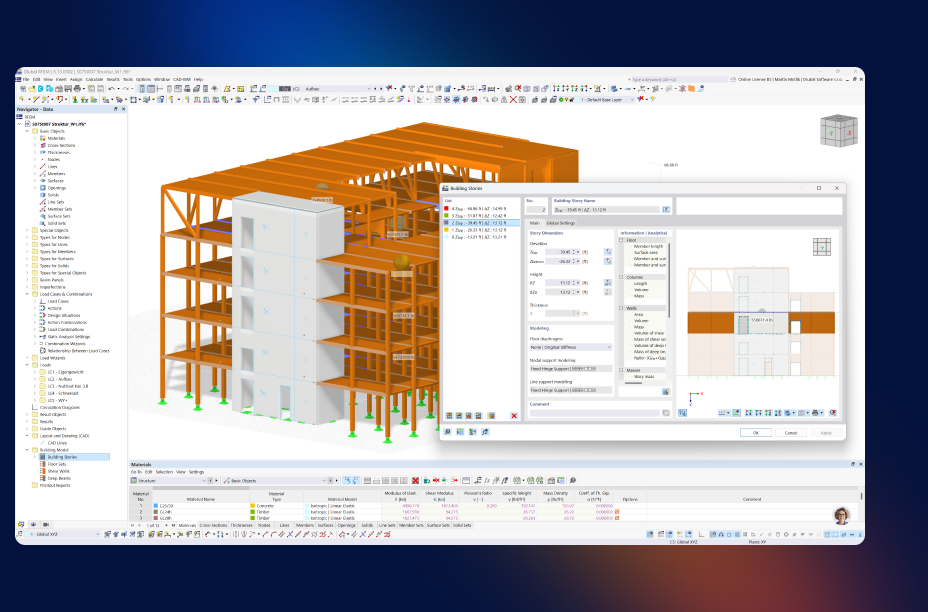

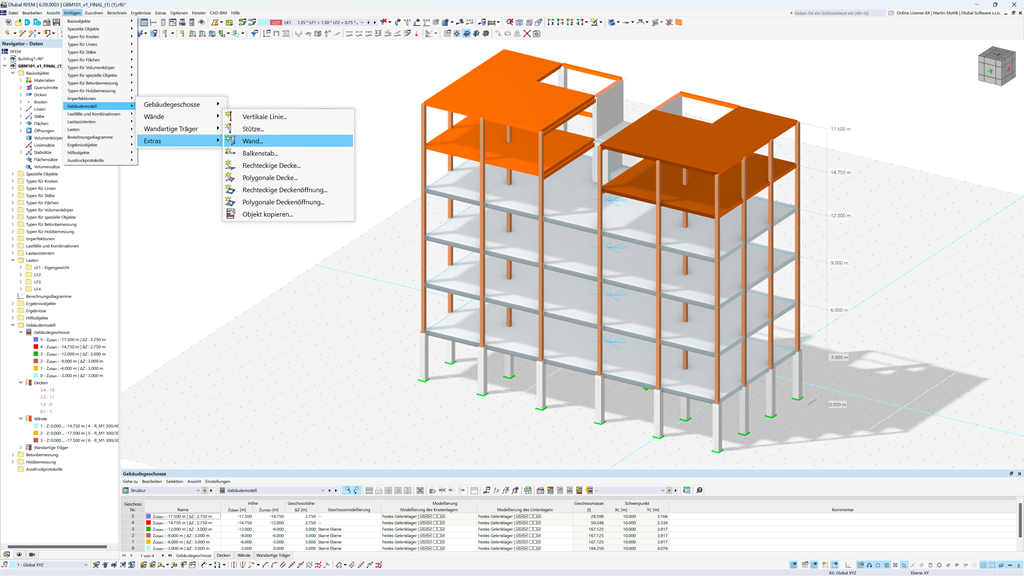

• Opcjonalna definicja sztywnej membrany według kondygnacji (modelowanie kondygnacji)
  • Typ sztywności Płyta stropowa - tarcza sztywna
  • Definiowanie zbiorów stropów,
  • na przykład obliczanie płyt jako pozycji 2D w modelu 3D

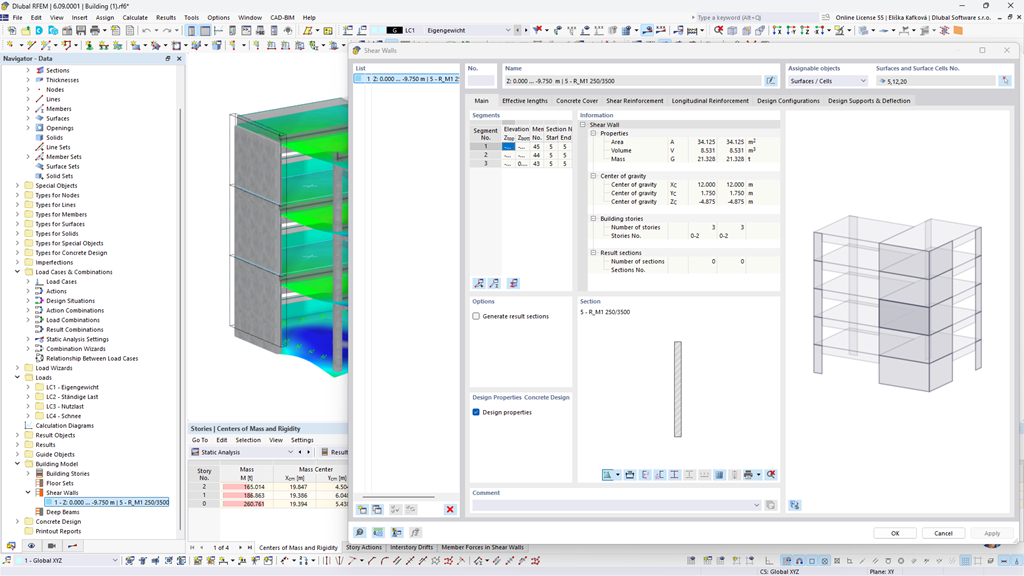

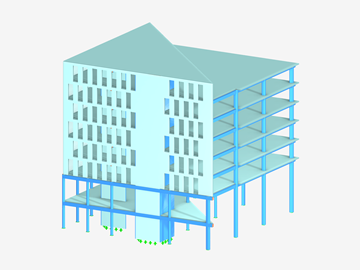

• Ściany usztywniające: Automatyczne definiowanie prętów wynikowych o dowolnym przekroju

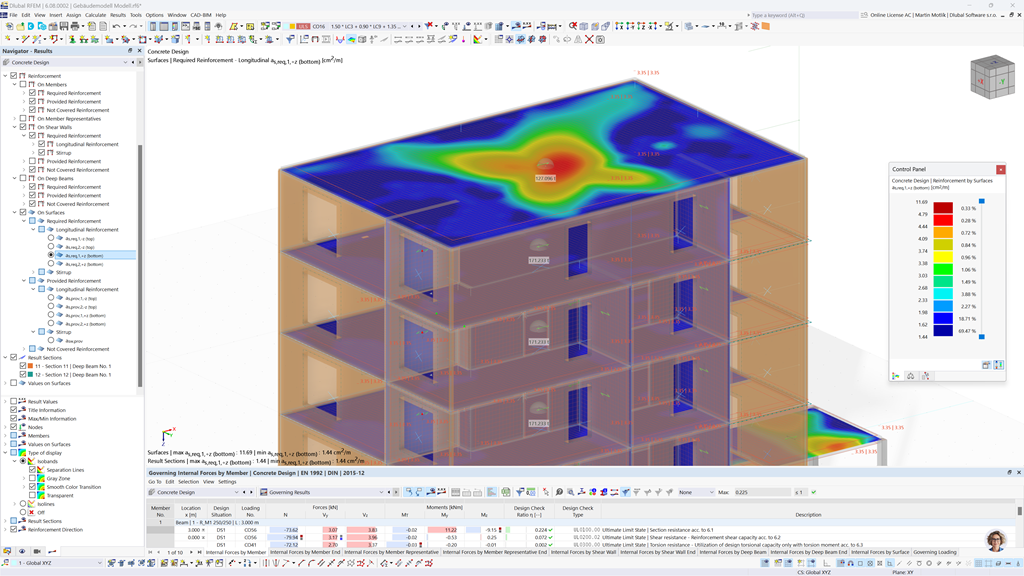

  • Wymiarowanie przekrojów prostokątnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji betonowych
• Definicja belek-ścian
• Wymiarowanie możliwe dzięki rozszerzeniu Projektowanie konstrukcji betonowych

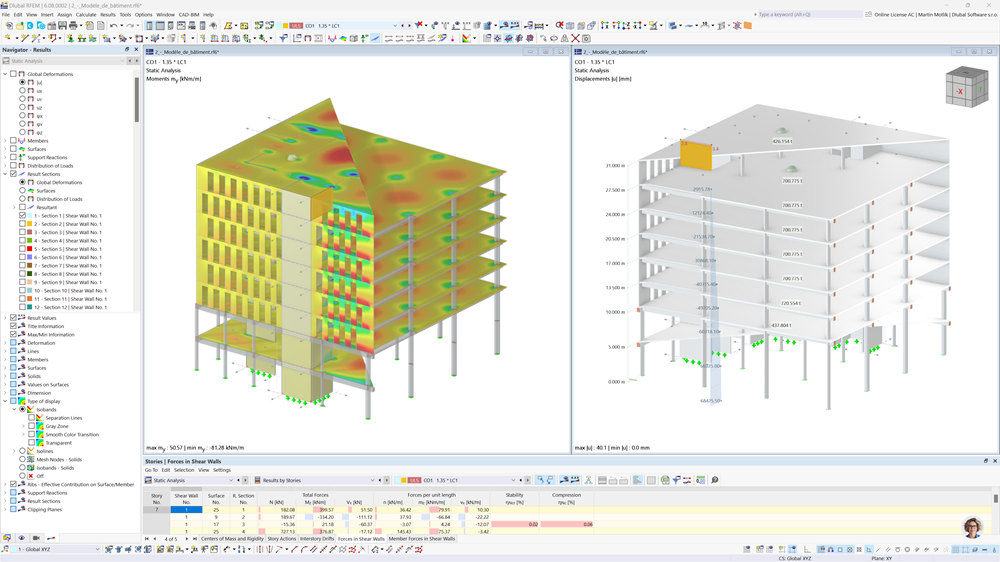

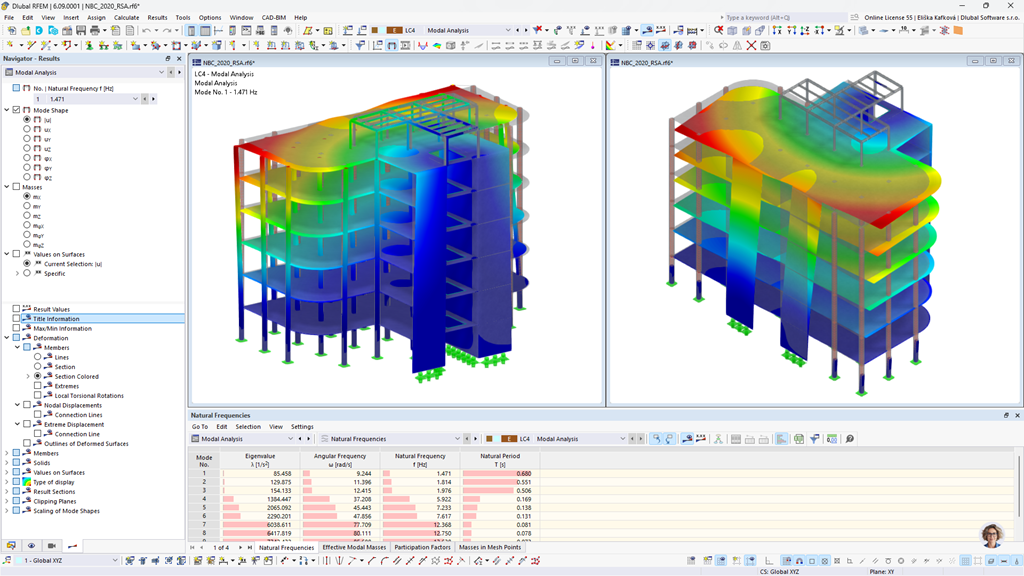

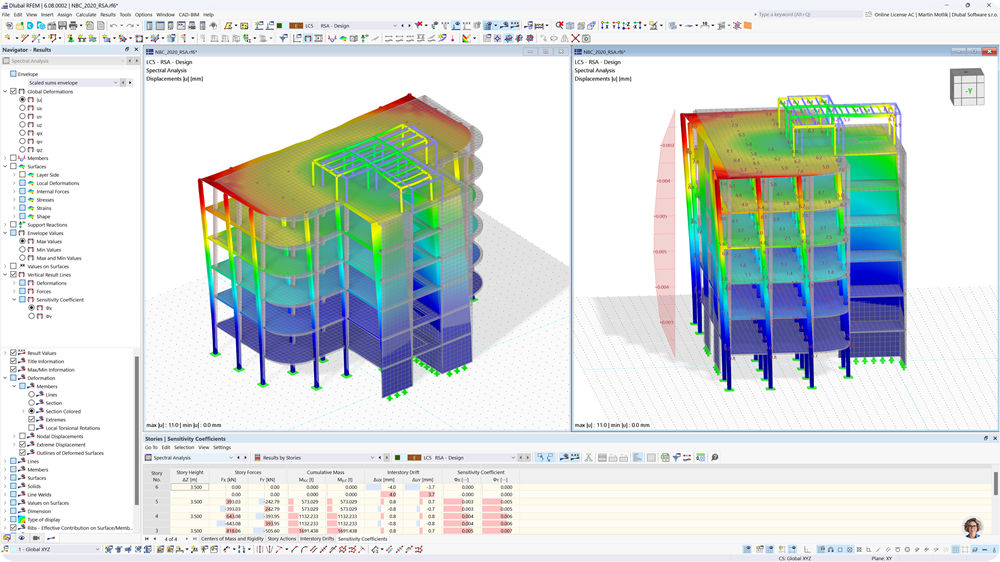

• Tabelaryczne przedstawianie oddziaływań kondygnacji, znoszenia międzykondygnacyjnego oraz punktów środkowych masy i sztywności, jak również sił w ścianach usztywniających
• Oddzielne wyświetlanie wyników dla obliczeń stropu i usztywnień
• Opcjonalne pominięcie otworów o określonym rozmiarze

Model budynku jest obliczany w dwóch etapach:

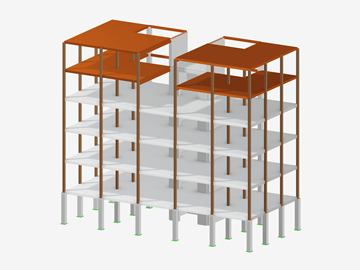

• Globalne obliczenia 3D modelu globalnego, w którym płyty są modelowane jako sztywna płaszczyzna (przepona) lub jako płyta zginana

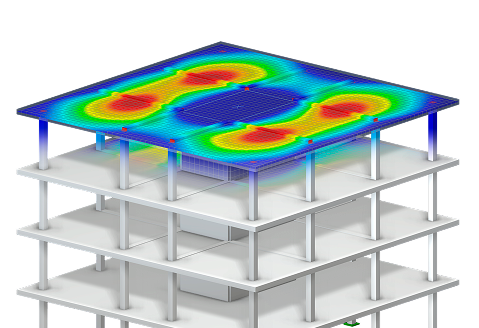

• Lokalne obliczenia 2D poszczególnych stropów

Po zakończeniu obliczeń wyniki słupów i ścian z obliczeń 3D oraz wyniki płyt z obliczeń 2D są łączone w jeden model. Oznacza to, że nie ma potrzeby przełączania się między modelem 3D a poszczególnymi modelami płyt 2D. Użytkownik pracuje tylko z jednym modelem, oszczędza czas i unika ewentualnych błędów podczas ręcznej wymiany danych między modelem 3D a poszczególnymi modelami stropu 2D.

Powierzchnie pionowe w modelu można podzielić na ściany usztywniające i nadproża otworów. Program automatycznie generuje wewnętrzne pręty wynikowe z tych obiektów ściennych, dzięki czemu można je obliczać jako pręty zgodnie z wybraną normą w rozszerzeniu Projektowanie konstrukcji betonowych dla programu RFEM 6.
