Rozszerzenie Model budynku jest rozszerzeniem specjalnym, a nie rozszerzeniem do wymiarowania. W rezultacie w tabeli wyników nie ma przeglądu, jak na przykład w rozszerzeniu Projektowanie konstrukcji stalowych.
W tym rozdziale omówiono podstawowe funkcje obliczeń oraz wyniki rozszerzenia.
Rozszerzenie Model budynku dzieli budynek na ściany i stropy. W zależności od Modelowanie kondygnacji można wybrać jeden z trzech typów analizy dla kondygnacji budynku po obliczeniach:
- Ściany | Globalne obliczenia 3D
- Slabs | Lokalne obliczenia 2D
- Ściany i stropy | Obliczenia globalne/lokalne

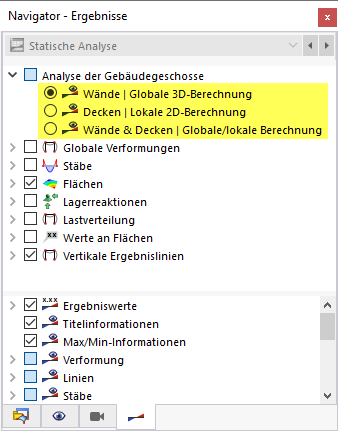

W Nawigatorze - Wyniki można zdefiniować, które wyniki będą wyświetlane graficznie w kategorii Analiza kondygnacji budynku.

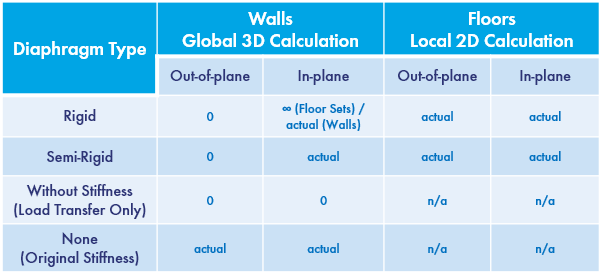

Na poniższym schemacie pokazano różne uwzględnianie sztywności w zależności od wybranego modelu stropu.
Typ analizy ścian | Globalne obliczenia 3D redukują wyniki do elementów usztywniających obliczeń. Powierzchnie są zatem obciążone tylko w płaszczyźnie warstwy. Strop obciążony zginaniem nie otrzymuje momentów zginających w tym typie analizy. Dotyczy to membran półsztywnych i półsztywnych. Stosowane są jednak pionowe pręty nośne, czyli ściany i słupy, ze wszystkimi sztywnościami. Ze względu na bardzo dużą sztywność połączeń sztywnych podczas modelowania stropów za pomocą sztywnych płaszczyzn, dla analizy typu 'Ściany' nie są wyświetlane siły wewnętrzne w stropie. W przypadku modelowania kondygnacji z wykorzystaniem płaszczyzn półsztywnych sztywności są stosowane tylko do płaszczyzny ściany.
Dla analizy typu Strop | W lokalnych obliczeniach 2D wczytane zostają tylko zbiory stropów w płaszczyźnie płyty. Płaszczyzna szyby nie jest obciążona. Dlatego w przypadku obciążenia czysto poziomego (na przykład od wiatru) dla tego typu analizy nie są wyświetlane siły wewnętrzne. Obciążenia są przenoszone bezpośrednio na sąsiednią kondygnację za pomocą funkcji przenoszenia obciążeń (stąd nazwa "Lokalne obliczenia 2D"). Ten typ analizy można bardzo dobrze porównać z klasyczną analizą pozycyjną - ale bez skomplikowanych obliczeń, gdy tylko konstrukcja zostanie zmieniona.

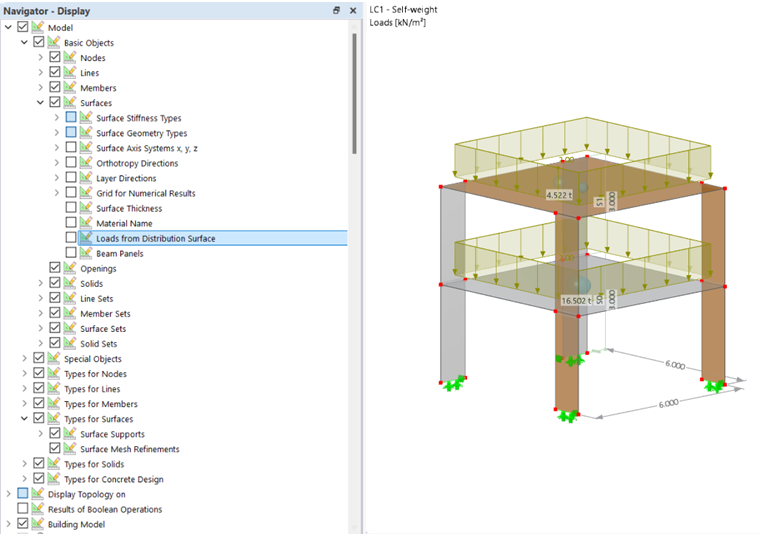

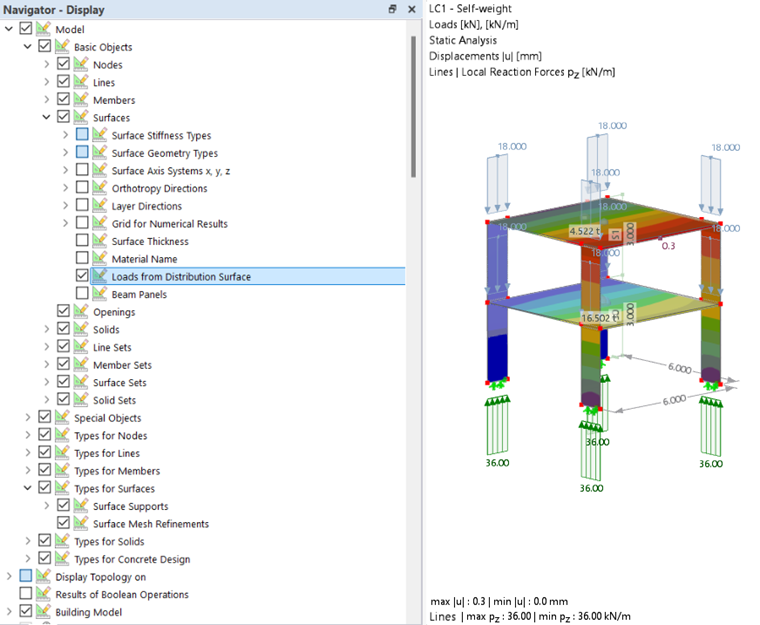

Układ przestrzenny budynku jest rozwiązywany w sposób podobny do klasycznej analizy położenia i przenoszony do układu konstrukcyjnego 2D. Przenoszenie obciążenia między poszczególnymi zbiorami stropów staje się widoczne dzięki funkcji 'Obciążenia z powierzchni rozkładu'. Obciążenie powierzchniowe 2 kN/m² na powyższym rysunku jest podzielone przez powierzchnię przenoszenia obciążenia na 18 kN/m na linię w zbiorach stropów. W lokalnych obliczeniach 2D wartość 18 kN/m jest przenoszona z jednego zbioru kondygnacji na drugi. Poniższy rysunek pokazuje to graficznie.
Funkcja powierzchni przenoszących obciążenia została opisana w rozdziale Surfaces instrukcji obsługi programu RFEM.
Przenoszenie obciążeń między poszczególnymi zbiorami stropów jest kontrolowane poprzez modelowanie podpór węzłowych i liniowych. Wpływ pokazano na przykładzie w rozdz. Modelowanie stropów. Podstawowe informacje na temat modelowania podpór znajdują się w rozdziale Kondygnacje budynków.
Typ analizy ścian i stropów | Obliczenia globalne/lokalne stanowi kombinację obliczeń globalnych i lokalnych. Przenoszenie obciążeń między poszczególnymi kondygnacjami odbywa się za pośrednictwem powierzchni przenoszenia obciążeń! Odkształcenia i siły wewnętrzne stropów wynikają z lokalnych obliczeń 2D. Dodatkowo dostępne są odkształcenia i siły wewnętrzne z globalnych obliczeń 3D.
