O módulo Modelo do edifício é um módulo de solução especial e não um módulo de dimensionamento. Consequentemente, não existe uma visão geral numa tabela de resultados como no caso do módulo Dimensionamento de aço, por exemplo.
Este capítulo apresenta as funções básicas do cálculo e dos resultados do módulo.
O módulo Modelo do edifício divide um edifício em paredes e tetos. Dependendo da {%>
- Paredes | Cálculo 3D global
- Lajes | Cálculo 2D local
- Paredes e tetos | Cálculo global/local

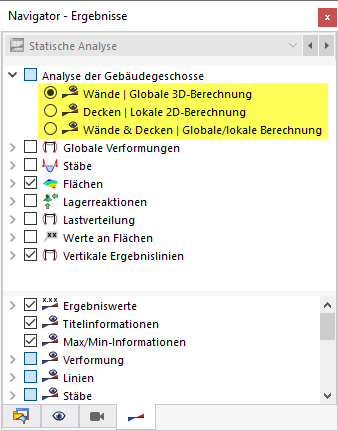

No Navegador – Resultados, é possível definir quais os resultados que são apresentados graficamente na categoria Análise dos pisos.

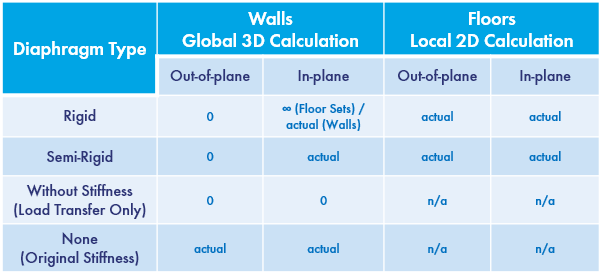

A diferente consideração da rigidez, dependendo da modelação de piso selecionada, é apresentada no esquema seguinte.
O tipo de análise de paredes | O cálculo 3D global reduz os resultados aos elementos de reforço do cálculo. As superfícies são assim apenas carregadas no plano da camada. Um piso carregado à flexão não recebe momentos de flexão neste tipo de análise. Isto aplica-se a diafragmas semirrígidos e semirrígidos. No entanto, as barras de apoio verticais, ou seja, paredes e pilares, são aplicadas com todo o tipo de rigidez. Devido à rigidez muito elevada dos acoplamentos rígidos ao modelar os pisos utilizando planos rígidos, não são apresentadas forças internas no piso para o tipo de análise 'Paredes'. Para a modelação dos pisos utilizando planos semirrígidos, a rigidez apenas é aplicada ao plano da parede.
Para o tipo de análise Pisos | Para o cálculo 2D local, apenas os conjuntos de pisos no plano da laje são carregados. O plano do painel não está sujeito a qualquer carga. Portanto, no caso de uma carga puramente horizontal (por exemplo, do vento), não são apresentados esforços internos para este tipo de análise. As cargas são transferidas diretamente para o piso seguinte através da transferência de carga (daí o nome "Cálculo 2D local"). Este tipo de análise pode ser muito bem comparado com a análise posicional clássica – mas sem um recálculo complexo assim que a estrutura é alterada.

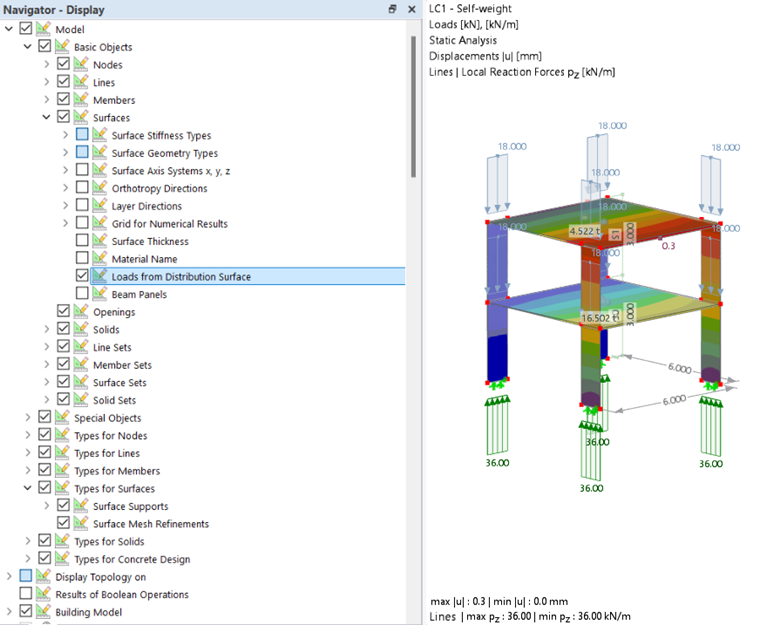

O sistema espacial de um edifício é resolvido de uma forma semelhante a uma análise de posição clássica e transferido para um sistema estrutural 2D. A transferência de carga entre os conjuntos de pisos individuais torna-se perceptível quando utiliza a função 'Cargas da superfície de distribuição'. A carga de superfície de 2 kN/m² na figura acima está dividida em 18 kN/m por linha nos conjuntos de pisos através da superfície de transferência de carga. No cálculo 2D local, os 18 kN/m são transferidos de um conjunto de pisos para outro. A imagem a seguir mostra isso graficamente.
A função das superfícies de transferência de carga é descrita no capítulo {%>
A transferência de carga entre os conjuntos de pisos individuais é controlada através da modelação dos apoios de nós e linhas. Esta influência é demonstrada num exemplo no Capítulo Modelação do piso. Encontra informação básica sobre a modelação de apoio no capítulo Pisos de edifício.
O tipo de análise de Paredes e pisos | O cálculo global/local representa uma combinação do cálculo global e local. A transferência de carga entre os pisos individuais é efetuada através das superfícies de transferência de carga! As deformações e os esforços internos dos pisos resultam do cálculo 2D local. Além disso, existem as deformações e os esforços internos do cálculo 3D global.
