Conjuntos de pisos

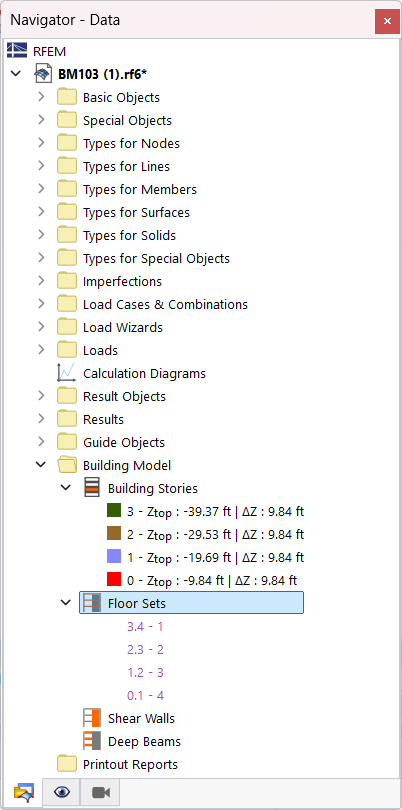

Todos os objectos pertencentes ao piso de um piso definido são automaticamente combinados com esse piso num conjunto de pisos. Os conjuntos de pisos são listados por piso no Navegador – Dados.

Importante

Se o valor Modelação de piso com a opção "-" selecionada, não são criadas sub-estruturas e, como tal, não são criados conjuntos de pisos.

Os objetos são catalogados no navegador utilizando uma sintaxe específica. Por exemplo, a entrada "0.1 - 5" refere-se ao piso 0 com o conjunto de pisos 1 que gere todos os objetos para a superfície de piso nº 5.

Propriedades de um conjunto de pisos

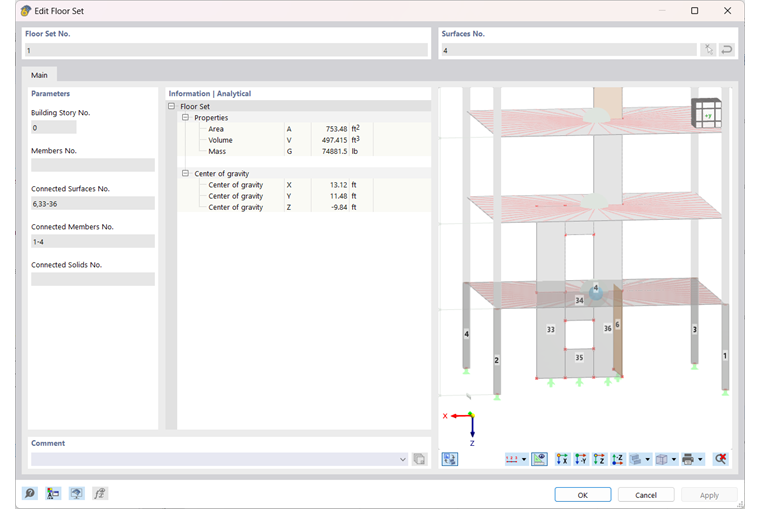

Ao clicar duas vezes na entrada do navegador, pode verificar as propriedades do conjunto de pisos numa caixa de diálogo.

Informação

Os conjuntos de pisos são gerados automaticamente; estas não podem ser editadas na caixa de diálogo.

As superfícies do piso são especificadas na secção Superfícies nº.

Parâmetros

Nesta secção, pode ver o número do piso e as barras que estão disponíveis na laje do piso. Além disso, pode verificar quais os objetos – superfícies, barras, sólidos – que estão atribuídos ao piso abaixo da laje.

Sugestão

Utilize o Vista do modelo pode exibir os objetos do conjunto de pisos na vista do modelo.

Informação

Nesta secção, pode encontrar informação específica sobre o conjunto de pisos atual. A primeira coluna dos valores lista a informação analítica sobre o piso, a segunda coluna lista a informação calculada com base na malha de EF gerada.

Propriedades do piso de um conjunto de pisos

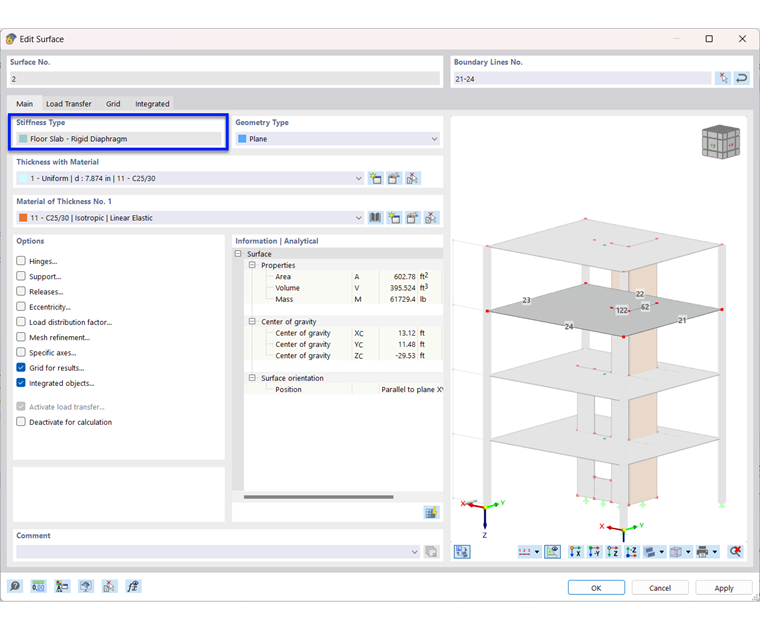

Quando cria um conjunto de pisos, são ajustadas as propriedades da superfície que o piso representa no conjunto de pisos. Pode verificar as alterações na caixa de diálogo "Editar superfície".

A secção 'Tipo de rigidez' apresenta o tipo de modelação que selecionou para Modelação de piso .

Pode verificar os parâmetros para a transferência de carga no separador Transferência de carga.

Se necessário, pode ajustar a 'Direcção da transferência de carga' e, por exemplo, especificar uma distribuição ortotrópica. Além do mais, é possível excluir determinados objetos - barras, linhas ou nós - da transferência de carga. Para tal, utilize a função de seleção gráfica através do clique no botão [Selecionar] Selecione individualmente .
