Ensembles de planchers

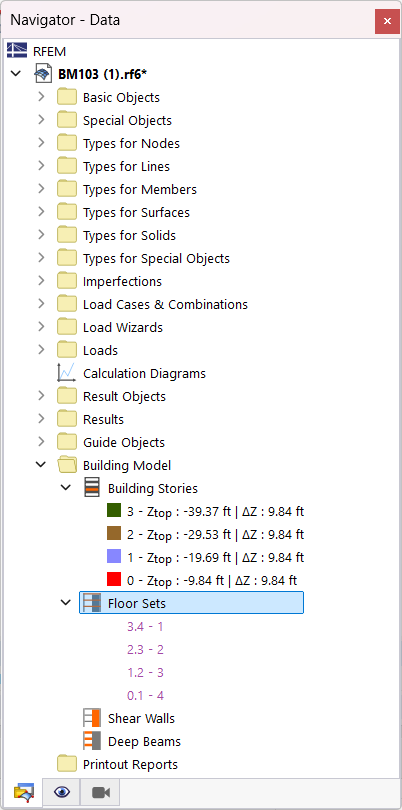

Tous les objets appartenant à l'étage d'un étage défini sont automatiquement combinés avec cet étage dans un ensemble de planchers. Die Deckensätze sind geschossweise im Navigator - Daten aufgelistet.

Important

Falls die Geschossmodellierung mit der Option "--" erfolgt, werden keine Teilsysteme und damit auch keine Deckensätze erzeugt.

Die Objekte sind im Navigator mit einer spezifischen Syntax bezeichnet. Beispielsweise bezeichnet der Eintrag "0.1 - 5" das Geschoss 0 mit dem Deckensatz 1, der alle Objekte für die Deckenfläche Nr. 5 verwaltet.

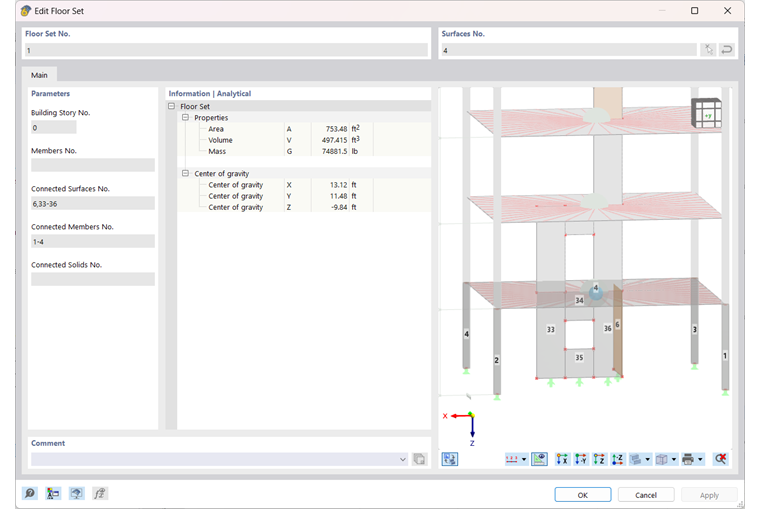

Eigenschaften eines Deckensatzes

Mit dem Doppelklick auf einen Navigatoreintrag können Sie die Eigenschaften des Deckensatzes in einem Dialog überprüfen.

Informations

Deckensätze werden automatisch erzeugt; sie können im Dialog nicht bearbeitet werden.

Die Flächen der Geschossdecke werden im Abschnitt Flächen Nr. angegeben.

Paramètre

In diesem Abschnitt sehen Sie die Nummer des Geschosses sowie die Stäbe, die gegebenenfalls in der Decke des Geschosses vorhanden sind. Des Weiteren können Sie überprüfen, welche Objekte – Flächen, Stäbe, Volumenkörper – dem Geschoss unterhalb der Decke zugeordnet sind.

Astuce

Le bouton Vue du modèle können Sie die Objekte des Deckensatzes in der Modellansicht darstellen.

Information

In diesem Abschnitt finden Sie spezifische Informationen zum aktuellen Deckensatz. In der ersten Werte-Spalte sind die analytischen Informationen zum Geschoss aufgelistet, in der zweiten Spalte die Informationen, die auf Basis des generierten FE-Netzes berechnet wurden.

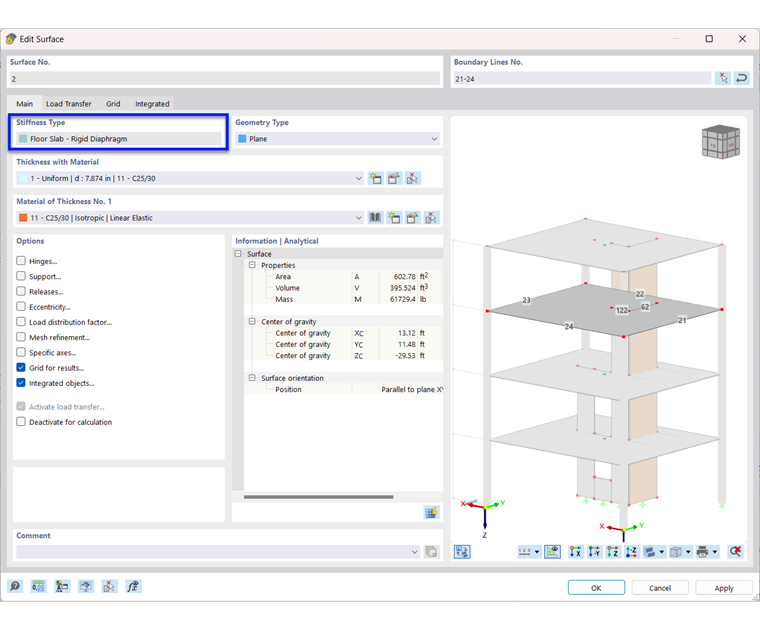

Eigenschaften der Decke eines Deckensatzes

Mit dem Erstellen eines Deckensatzes werden die Eigenschaften der Fläche angepasst, die im Deckensatz die Decke repräsentiert. Sie können die Änderungen im Dialog "Fläche bearbeiten" überprüfen.

Im Abschnitt 'Steifigkeitstyp' ist die Modellierungsart eingetragen, die Sie bei der Geschossmodellierung festgelegt haben.

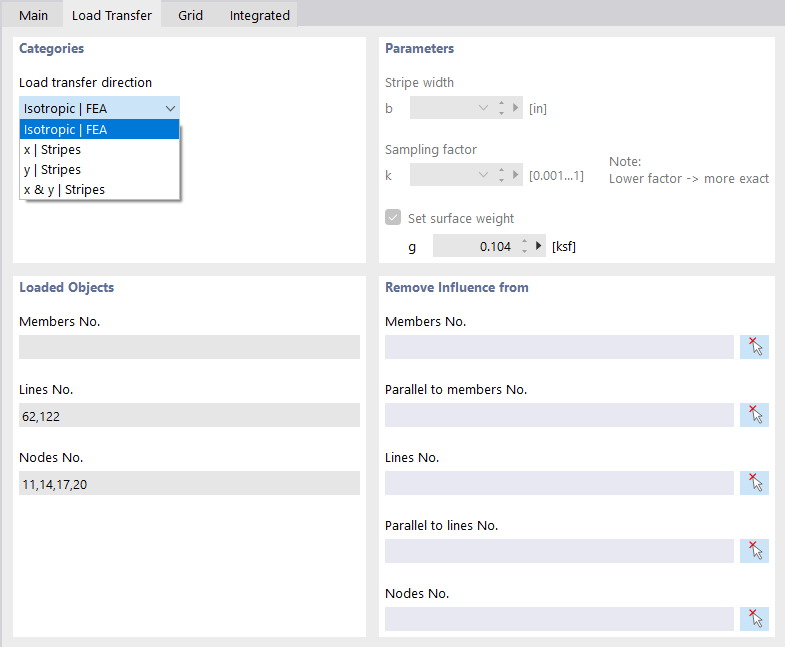

Die Parameter für die Lastweiterleitung können Sie im Register Lastübertragung überprüfen.

Falls erforderlich, können Sie die 'Lastübertragungsrichtung' anpassen und beispielsweise eine orthotrope Verteilung vorgeben. Des Weiteren ist es möglich, bestimmte Objekte – Stäbe, Linien oder Knoten – von der Lastübertragung auszuschließen. Nutzen Sie hierzu die grafische Auswahl über die Schaltfläche Sélectionner individuellement .
